公開番号2025057666
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167385
出願日2023-09-28
発明の名称回収装置
出願人株式会社RDキャピタル,有限会社エムアール環境計画
代理人個人,個人
主分類A01K 79/00 20060101AFI20250402BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】砂に潜り込む性質を有する養殖された水産物を好適に回収できる回収装置を提供する。
【解決手段】回収装置は、養殖された水産物を回収する回収装置である。回収装置は、水産物を養殖する養殖部を備える。養殖部は、水産物、水、および、砂を含む被搬送体を収容する収容部と、収容部の内部に配置され、被搬送体を旋回しながら回収部に搬送するジェットツイスターポンプと、を含む。

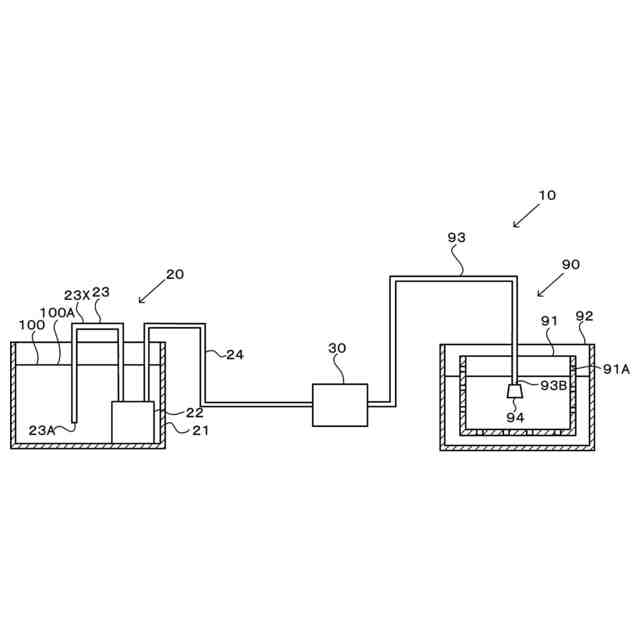

【選択図】図1
特許請求の範囲【請求項１】
養殖された水産物を回収する回収装置であって、
前記水産物を養殖する養殖部を備え、
前記養殖部は、
前記水産物、水、および、砂を含む被搬送体を収容する収容部と、
前記収容部の内部に配置され、前記被搬送体を旋回しながら回収部に搬送するジェットツイスターポンプと、を含む
回収装置。
続きを表示（約 1,100 文字）【請求項２】
前記養殖部は、前記ジェットツイスターポンプと接続され、前記被搬送体を吸い上げる第１チューブを備え、
前記第１チューブは、前記収容部における前記被搬送体の水面よりも高い位置に配置される操作部を有する
請求項１に記載の回収装置。
【請求項３】
前記養殖部は、前記ジェットツイスターポンプと接続され、前記被搬送体を前記回収部に搬送する第２チューブを備え、
前記第２チューブは、前記収容部を跨ぐように配置される
請求項１または２に記載の回収装置。
【請求項４】
養殖された水産物を回収する回収装置であって、
前記水産物、水、および、砂を含む被搬送体を収容する収容部から送られた前記被搬送体を回収する回収部を備え、
前記回収部は、
前記水産物を回収する第１回収部と、
前記第１回収部に向けて前記被搬送体を放出する放出部と、を備え、
前記放出部は、前記被搬送体の搬送速度を減速するように構成される
回収装置。
【請求項５】
前記放出部は、前記被搬送体の入口、および、前記被搬送体の出口を含み、
前記出口の開口面積は、前記入口の開口面積よりも大きい
請求項４に記載の回収装置。
【請求項６】
前記放出部は、前記第１回収部の水中に前記被搬送体を放出するように構成される
請求項４または５に記載の回収装置。
【請求項７】
前記第１回収部を収容し、前記砂を回収する第２回収部を有する
請求項４または５に記載の回収装置。
【請求項８】
養殖された水産物を回収する回収装置であって、
前記水産物、水、および、砂を含む被搬送体を収容する収容部と、前記収容部から搬送される前記被搬送体を回収する回収部との間に配置される加速部を備え、
前記加速部は、前記収容部から搬送される前記被搬送体を加速するように構成される
回収装置。
【請求項９】
前記加速部は、
前記被搬送体に含まれる水および砂の一部を回収する中間回収部と、
前記中間回収部によって回収された水を、前記中間回収部を通過した前記被搬送体に向けて噴射する噴射部と、を含む
請求項８に記載の回収装置。
【請求項１０】
前記被搬送体は、前記収容部の内部に配置されるジェットツイスターポンプによって旋回しながら前記回収部に搬送され、
前記噴射部は、前記中間回収部によって回収された水を、平面視または底面視において、前記被搬送体の搬送方向に対して所定角度傾斜して、噴射する
請求項９に記載の回収装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回収装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、水産物の一例としての養殖牡蠣を回収する回収装置を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－５９７６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水産物の別の一例としての養殖エビは、砂に潜り込んでいるため、水および砂とともに回収される。このため、回収する際に養殖エビと砂とが接触し、養殖エビが傷つくおそれがある。上記回収装置は、砂に潜り込む性質を有する水産物を好適に回収する点について考慮されていない。
【０００５】
本発明の目的は、砂に潜り込む性質を有する養殖された水産物を好適に回収できる回収装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の第１観点に係る回収装置は、養殖された水産物を回収する回収装置であって、前記水産物を養殖する養殖部を備え、前記養殖部は、前記水産物、水、および、砂を含む被搬送体を収容する収容部と、前記収容部の内部に配置され、前記被搬送体を旋回しながら回収部に搬送するジェットツイスターポンプと、を含む。
【０００７】
第１観点に係る回収装置によれば、ジェットツイスターポンプによって被搬送体は旋回しながら搬送される。被搬送体に遠心力が作用するため、例えばジェットツイスターポンプと接続されるチューブ内において、水産物は、中央を流れ、水産物よりも重量の重い砂はチューブの内周面付近を流れる。水産物と砂とが分離された状態で搬送されるため、被搬送体の搬送過程において、水産物と砂とが接触することが抑制される。このため、水産物を好適に回収できる。
【０００８】
本発明の第２観点に係る回収装置は、第１観点に係る回収装置であって、前記養殖部は、前記ジェットツイスターポンプと接続され、前記被搬送体を吸い上げる第１チューブを備え、前記第１チューブは、前記収容部における前記被搬送体の水面よりも高い位置に配置される操作部を有する。
【０００９】
第２観点に係る回収装置によれば、作業者は操作部を操作することによって第１チューブを容易に移動させることができる。このため、被搬送体を吸い上げる作業を効率的に実施できる。
【００１０】
本発明の第３観点に係る回収装置は、第１観点または第２観点に係る回収装置であって、前記養殖部は、前記ジェットツイスターポンプと接続され、前記被搬送体を前記回収部に搬送する第２チューブを備え、前記第２チューブは、前記収容部を跨ぐように配置される。
（【００１１】以降は省略されています）
