公開番号2025057550
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167257
出願日2023-09-28
発明の名称回路装置、電気光学装置及び電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09G 3/36 20060101AFI20250402BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】アンプ回路が容量性負荷を駆動する電圧が目標電圧に収束する時間を短縮可能な回路装置等を提供すること。
【解決手段】回路装置100は、アンプ回路150と電圧出力回路110とを含む。アンプ回路150の出力端子は、反転入力端子に接続される。アンプ回路150は、容量性負荷1に対して駆動電圧VQを出力する。電圧出力回路110は、入力データDIのD/A変換電圧に対応した出力電圧VAIをアンプ回路150の非反転入力端子に出力する。電圧出力回路110は、入力データDIが正方向に変化することで駆動電圧VQがD/A変換電圧をオーバーシュートしたとき、出力電圧VAIをD/A変換電圧より高い電圧にする。
【選択図】図1
特許請求の範囲【請求項１】
出力端子が反転入力端子に接続され、容量性負荷に対して駆動電圧を出力するアンプ回路と、
入力データのＤ／Ａ変換電圧に対応した出力電圧を前記アンプ回路の非反転入力端子に出力する電圧出力回路と、
含み、
前記電圧出力回路は、
前記入力データが正方向に変化することで前記駆動電圧が前記Ｄ／Ａ変換電圧をオーバーシュートしたとき、前記出力電圧を前記Ｄ／Ａ変換電圧より高い電圧にすることを特徴とする回路装置。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載された回路装置において、
前記電圧出力回路は、前記出力電圧を前記Ｄ／Ａ変換電圧より高い電圧にした後に前記Ｄ／Ａ変換電圧に戻すことを特徴とする回路装置。
【請求項３】
請求項１に記載された回路装置において、
前記電圧出力回路は、前記入力データの変化タイミングより遅れて、前記出力電圧を変化させることを特徴とする回路装置。
【請求項４】
請求項３に記載された回路装置において、
前記電圧出力回路は、前回の入力データと今回の入力データの差分に応じて、前記入力データの変化タイミングから前記出力電圧の変化タイミングまでの時間を変えることを特徴とする回路装置。
【請求項５】
請求項１に記載された回路装置において、
前記電圧出力回路は、
前記入力データが負方向に変化することで前記駆動電圧が前記Ｄ／Ａ変換電圧をアンダーシュートしたとき、前記出力電圧を前記Ｄ／Ａ変換電圧より低い電圧にすることを特徴とする回路装置。
【請求項６】
請求項１に記載された回路装置において、
前記アンプ回路は、
前記非反転入力端子として、第１非反転入力端子及び第２非反転入力端子を有し、
前記電圧出力回路は、
前記入力データをＤ／Ａ変換し、前記Ｄ／Ａ変換電圧を前記第１非反転入力端子に出力するＤ／Ａ変換回路と、
前記Ｄ／Ａ変換回路の出力ノードと前記第２非反転入力端子との間に設けられる抵抗と、
前記第２非反転入力端子と第１ノードとの間に設けられるキャパシターと、
前記入力データに基づいて前記第１ノードを駆動することで、前記第２非反転入力端子の電圧を前記Ｄ／Ａ変換電圧より高いオーバードライブ電圧に設定するオーバードライブ回路と、
を含むことを特徴とする回路装置。
【請求項７】
請求項６に記載された回路装置において、
前記オーバードライブ回路は、
前記入力データに基づいて、前記オーバードライブ電圧に対応したオーバードライブ用データを演算する演算回路と、
一端が前記第１ノードに接続される第１～第ｍオーバードライブ用キャパシターと、
前記オーバードライブ用データに基づいて前記第１～第ｍオーバードライブ用キャパシターの他端を駆動するオーバードライブ用駆動回路と、
を含むことを特徴とする回路装置。
【請求項８】
請求項７に記載された回路装置において、
前記演算回路は、
前回の入力データと今回の入力データの差分に係数を乗算し、前記乗算の結果を用いて前記オーバードライブ用データを出力することを特徴とする回路装置。
【請求項９】
請求項８に記載された回路装置において、
前記演算回路は、
前記差分に応じて異なる前記係数を、前記差分に乗算することを特徴とする回路装置。
【請求項１０】
請求項１に記載された回路装置において、
前記電圧出力回路は、
前記入力データに基づいて出力データを演算する演算回路と、
前記出力データをＤ／Ａ変換することで前記出力電圧を出力するＤ／Ａ変換回路と、
を含み、
前記演算回路は、
前記出力データを、前記入力データから、前記出力電圧を前記入力データの前記Ｄ／Ａ変換電圧より高い電圧にするための第１出力データに変化させることを特徴とする回路装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、回路装置、電気光学装置及び電子機器等に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、Ｄ／Ａ変換回路の出力線をアシスト駆動する表示ドライバーが開示されている。表示ドライバーは、Ｄ／Ａ変換回路とアシスト回路とアンプ回路とを含む。アシスト回路は、キャパシター群及びキャパシター群に含まれる複数のキャパシターの一端に駆動信号群を出力する駆動回路を有する。アンプ回路は、出力線に印加された電圧に基づいて電気光学パネルに信号を出力する。アシスト回路は、Ｄ／Ａ変換回路が映像信号に基づいて駆動電圧を印加する前に、Ｄ／Ａ変換回路の出力線に印加された電位を初期化し、且つ、映像信号に近い電圧を容量駆動により出力線に印加する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３３０９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アンプ回路は、出力ノードからのフィードバックに基づいて出力ノードの出力電圧を制御する。このため、アンプ回路は、出力電圧が目標電圧より高くなると出力電圧を下げようとし、出力電圧が目標電圧より低くなると出力電圧を上げようとする。これにより、出力電圧にリンギングが生じて出力電圧が目標電圧に収束する時間が長くなるという課題がある。アンプ回路が容量性負荷を駆動する場合、容量性負荷の容量が目標電圧にチャージされる前にリンギングによって容量への電荷移動が妨げられ、出力電圧が目標電圧に収束する時間が長くなってしまう。
【課題を解決するための手段】
【０００５】
本開示の一態様は、出力端子が反転入力端子に接続され、容量性負荷に対して駆動電圧を出力するアンプ回路と、入力データのＤ／Ａ変換電圧に対応した出力電圧を前記アンプ回路の非反転入力端子に出力する電圧出力回路と、含み、前記電圧出力回路は、前記入力データが正方向に変化することで前記駆動電圧が前記Ｄ／Ａ変換電圧をオーバーシュートしたとき、前記出力電圧を前記Ｄ／Ａ変換電圧より高い電圧にする回路装置に関係する。
【０００６】
また、本開示の他の態様は、上記の回路装置と、電気光学パネルと、を含む電気光学装置に関係する。
【０００７】
また、本開示の更に他の態様は、上記の回路装置を含む電子機器に関係する。
【図面の簡単な説明】
【０００８】
回路装置の第１構成例。

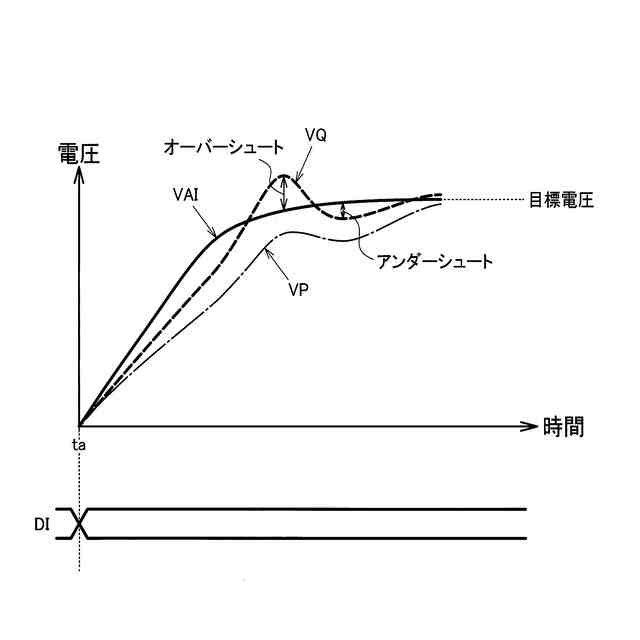

本実施形態のオーバードライブを行わない場合の信号波形例。

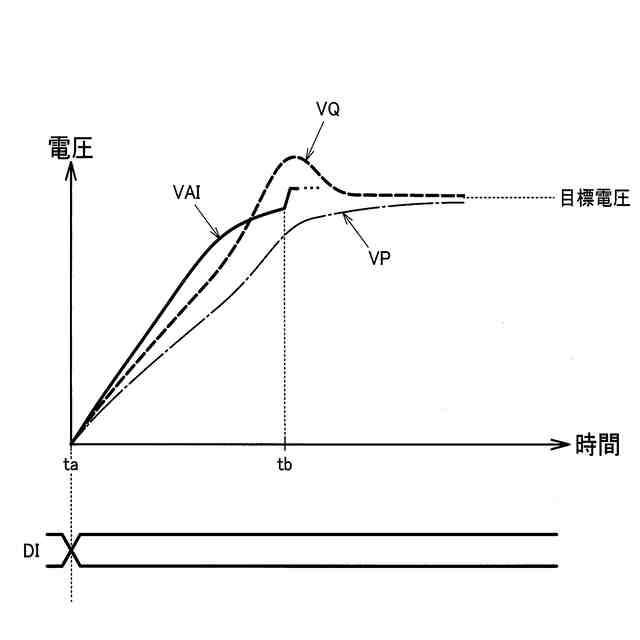

本実施形態における信号波形例。
回路装置の第２構成例。

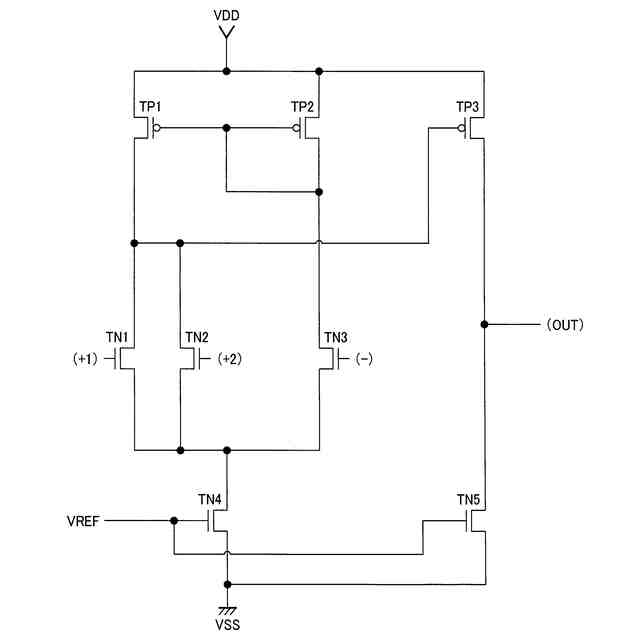

回路装置の第２構成例におけるアンプ回路の詳細構成例。

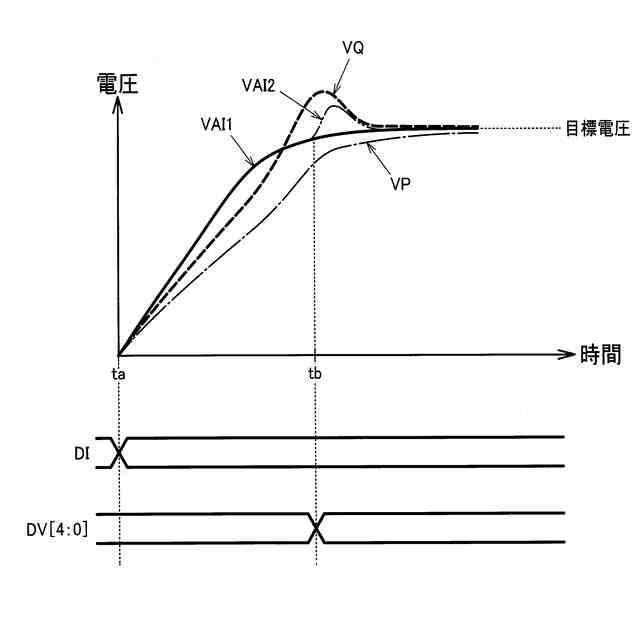

回路装置の第２構成例における信号波形例。

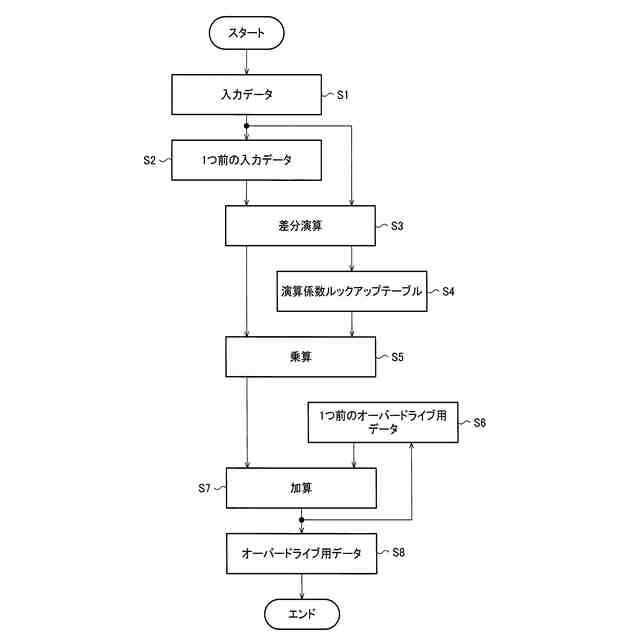

回路装置の第２構成例において演算回路が行う処理のフロー。

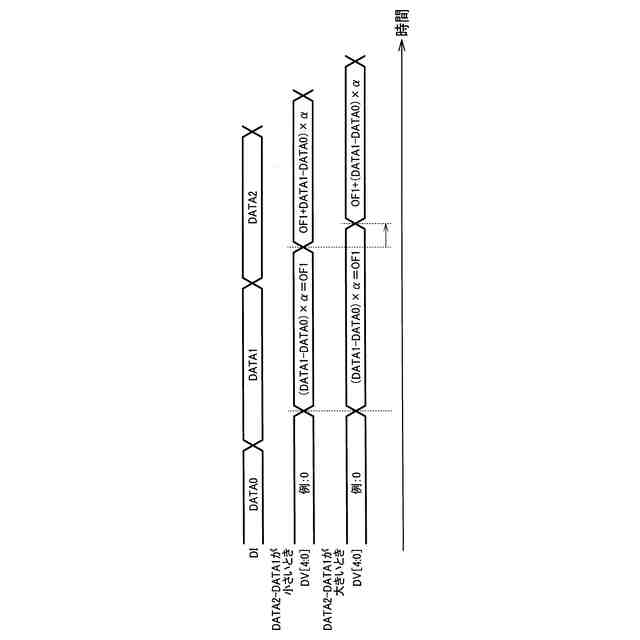

回路装置の第２構成例において演算回路が行う演算の内容とタイミングチャート。
オーバードライブのタイミングを説明する図。
回路装置の第３構成例。
回路装置の第３構成例における信号波形例。
回路装置の第３構成例において演算回路が行う処理のフロー。
回路装置の第３構成例において演算回路が行う演算の内容とタイミングチャート。
回路装置の第４構成例。
電気光学装置の構成例。
ドライバーとしての回路装置の詳細構成例。
電子機器の構成例。
【発明を実施するための形態】
【０００９】
以下、本開示の好適な実施形態について詳細に説明する。なお、以下に説明する本実施形態は特許請求の範囲に記載された内容を不当に限定するものではなく、本実施形態で説明される構成の全てが必須構成要件であるとは限らない。
【００１０】
１．第１構成例
図１は、回路装置の第１構成例である。回路装置１００は、電圧出力回路１１０とアンプ回路１５０とを含む。回路装置１００は、例えば、半導体基板に複数の回路素子が集積された集積回路装置である。
（【００１１】以降は省略されています）
