公開番号2025056420
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165881
出願日2023-09-27
発明の名称ホットスタンプ製品の製造方法
出願人ユニプレス株式会社
代理人個人,個人
主分類B21D 22/20 20060101AFI20250401BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】ホットスタンプ工程において、アルミメッキ鋼板のアルミメッキの金型への付着(凝着)を容易にかつ効果的に抑制若しくは防止することが可能なホットスタンプ製品の製造方法を提供する。
【解決手段】ホットスタンプ工程によりアルミメッキ鋼板から製品を製造するホットスタンプ製品の製造方法であって、アルミメッキ鋼板に対向する金型の表面に、引火性なく不揮発性である水溶性薬剤を塗布して後に、製品を製造する。
【選択図】図7

特許請求の範囲【請求項１】
ホットスタンプ工程によりアルミメッキ鋼板から製品を製造する製造方法において、前記アルミメッキ鋼板に対向する金型の表面に、引火性なく不揮発性である水溶性薬剤を塗布して後に、前記製品を製造することを特徴とするホットスタンプ製品の製造方法。
続きを表示（約 250 文字）【請求項２】
前記水溶性薬剤が、高分子ポリマー、水及び界面活性剤の混合物である請求項１に記載のホットスタンプ製品の製造方法。
【請求項３】
前記水溶性薬剤の混合割合が、前記高分子ポリマーは１～２５部（重量％）、前記水は５０～９８部（重量％）、前記界面活性剤は１～２５部（重量％）である請求項２に記載のホットスタンプ製品の製造方法。
【請求項４】
前記塗布が定期的に実施されるようになっている請求項１乃至３のいずれかに記載のホットスタンプ製品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホットスタンプ（熱間プレス）工程により鋼板から製品（部品を含む）を製造するホットスタンプ製品の製造方法に関し、特にアルミメッキ鋼板から製品を製造するに際し、ホットスタンプ金型へのアルミメッキの付着（凝着）を抑制若しくは防止することができるホットスタンプ製品の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

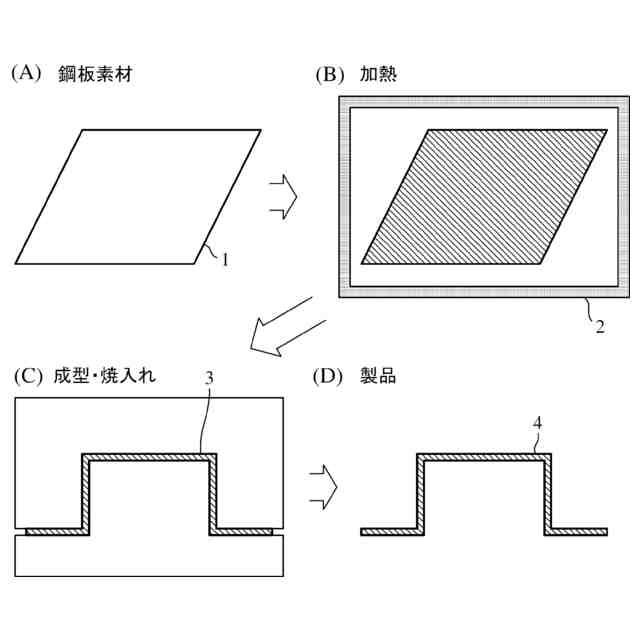

ホットスタンプ工程は、例えば図１に示すような工程となっている。即ち、先ず図１（Ａ）に示す鋼板素材１を用意し、鋼板素材１を図１（Ｂ）に示すような加熱炉２に搬入して加熱（例えば９００℃）すると共に、金型でプレス加工し、図１（Ｃ）に示すような成型・焼入れを行って成型品３とし、成型品３を適宜加工して、最終的に図１（Ｄ）に示すような製品４を得るようになっている。この場合、鋼板素材１として、鋼材の酸化スケール防止と耐食性向上のために、アルミメッキ鋼板が一般的に用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１４６３５４号公報
ＷＯ２０１１／１５８８１８
ＷＯ２０１３／１４５２２９
特開２０２２－１８５３４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

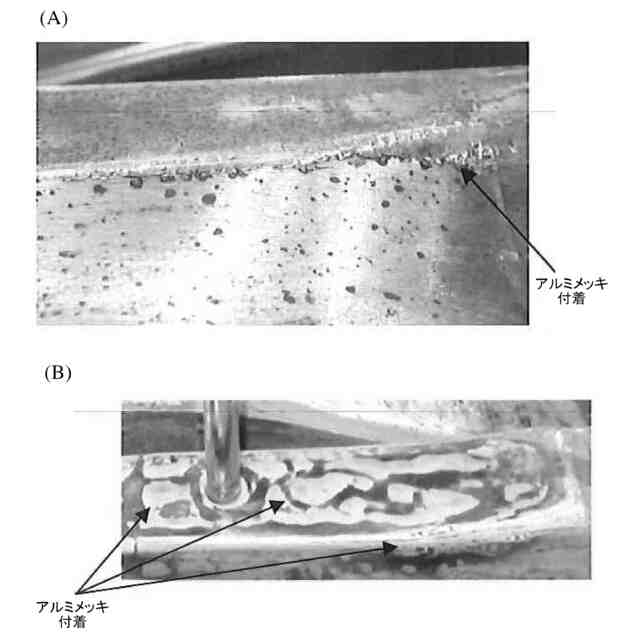

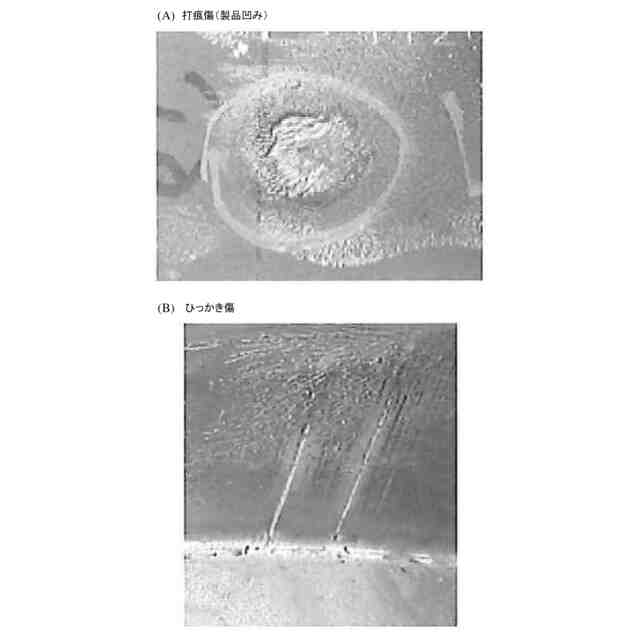

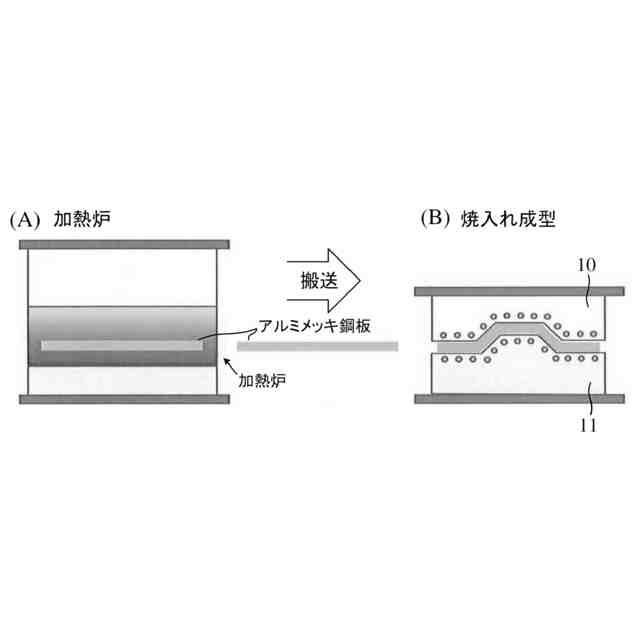

ここにおいて、素材鋼板にアルミメッキ鋼板を用いた場合、鋼板をオーステナイト変態温度（Ａｃ３点）以上に加熱し、加熱された鋼板をプレス成型して焼入れするホットスタンプにおいては、図２（Ａ）に示すようにホットスタンプの加熱炉で加熱してから搬送し、図２（Ｂ）に示すように凹凸の金型１０及び１１で焼入れ成型する。しかしながら、その成型時に、素材（鋼）の変形にアルミメッキ層が追従することができず、アルミメッキ層が鋼板から剥離してしまい、アルミメッキが金型の表面に強固に付着（凝着）する。図３（Ａ）及び（Ｂ）は、実際にアルミメッキが金型に付着した状態を示している。アルミメッキが金型に付着すると、その付着物が以後の製品へ転写され、打痕傷といった図４（Ａ）に示すような製品凹み、或いは図４（Ｂ）に示すひっかき傷のような外観傷（カジリ傷）が発生し、製品の品質不良を招く。製品の品質不良は、致命的な問題である。
【０００５】
金型に付着した付着物（アルミメッキ）は強固であり、手で引っかいたり、布で拭き取るといった安易な作業では全く除去できず、グラインダで削り取るような機械作業で除去する必要がある。しかしながら、グラインダで削り取る場合、付着したアルミメッキと一緒に金型の表面も削り取ってしまうことも多く、高価な金型の摩耗、劣化の原因となっている。
【０００６】

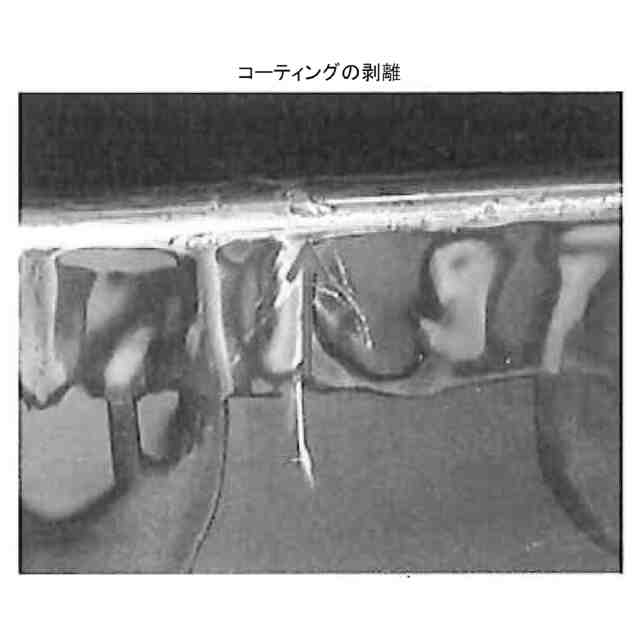

その対策として、一般的に、金型の表面にコーティング（例えばDLC(Diamond-Like Carbon), AlCrN, AlCrTi）を施すようにしているが、金型へのアルミメッキ付着の抑制効果は小さく、その上、成型によりコーティング層が図５に示すように剥離してしまう問題がある。更に、グラインダ等で付着物を除去しようとする際、コーティング層が損傷したり、剥離してしまうので、コーティングによる効果は極めて短期的なものとなっている。
【０００７】
本発明は上述のような事情よりなされたものであり、本発明の目的は、ホットスタンプ工程において、アルミメッキ鋼板のアルミメッキの金型への付着（凝着）を容易にかつ効果的に抑制若しくは防止することが可能なホットスタンプ製品の製造方法を提供することにある。
【課題を解決するための手段】
【０００８】
本発明は、ホットスタンプ工程によりアルミメッキ鋼板から製品を製造する製造方法に関し、本発明の上記目的は、アルミメッキ鋼板に対向する金型の表面に、引火性なく不揮発性である水溶性薬剤を塗布して後に、製品を製造することにより達成される。
【０００９】
本発明の上記目的は、前記水溶性薬剤が、高分子ポリマー、水及び界面活性剤の混合物であることにより、或いは前記水溶性薬剤の混合割合が、前記高分子ポリマーは１～２５部（重量％）、前記水は５０～９８部（重量％）、前記界面活性剤は１～２５部（重量％）であることにより、或いは前記塗布が定期的に実施されるようになっていることにより、より効果的に達成される。
【発明の効果】
【００１０】

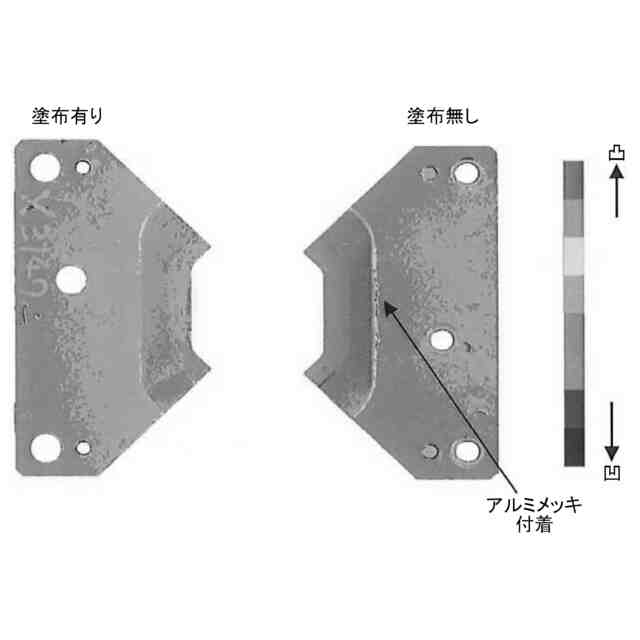

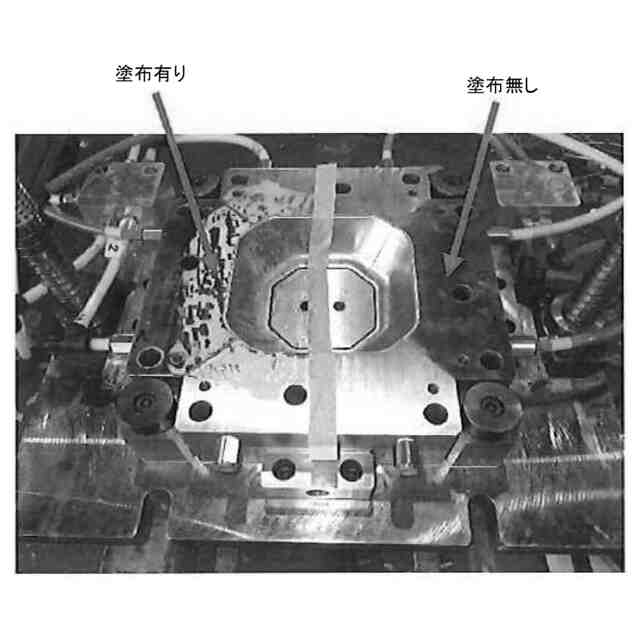

本発明のホットスタンプ製品の製造方法によれば、アルミメッキ鋼板ホットスタンプの金型の表面へ、高分子ポリマー、水及び界面活性剤で成る水溶性薬剤を塗布することにより、アルミメッキの金型への付着（凝着）を抑制若しくは防止することができ、製品の品質を向上することができると共に、グラインダ等で付着物を除去する工程も必要なく、高価な金型の摩耗や劣化を低減することができる。従って、製品製造の経済的なメリットも非常に大きい。
（【００１１】以降は省略されています）
