公開番号2025054572
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023163688
出願日2023-09-26
発明の名称洗濯乾燥機
出願人日立グローバルライフソリューションズ株式会社
代理人ポレール弁理士法人
主分類D06F 58/02 20060101AFI20250331BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】ヒートポンプユニットの加熱効率を改善した洗濯乾燥機を提供する。
【解決手段】筐体内に配置した外槽と、該外槽内に回転自在に配置した内槽と、該内槽に空気を送り込む送風機と、除湿部と加熱部を配置した熱交換室と圧縮機を配置した機械室を有するヒートポンプユニットと、前記送風機と前記内槽を接続する第一風路と、前記外槽と前記ヒートポンプユニットを接続する第二風路と、を具備する洗濯乾燥機であって、前記ヒートポンプユニットの前記熱交換室から、前記送風機、前記第一風路、前記内槽、前記外槽、前記第二風路を経由して、前記熱交換室に戻る循環風路が形成されており、前記ヒートポンプユニットの前記熱交換室は、前記加熱部の上流側の上面に第一吸気口を有するとともに、前記加熱部の上流側であって前記機械室側の側面に第二吸気口を有する洗濯乾燥機。

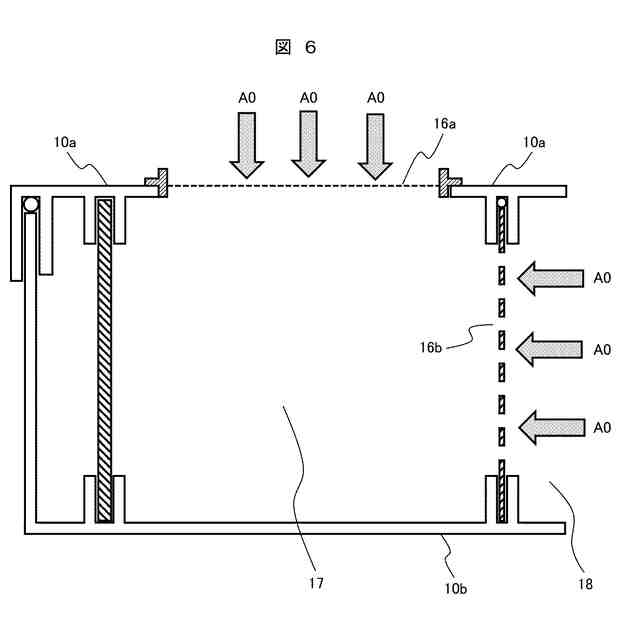

【選択図】図6
特許請求の範囲【請求項１】

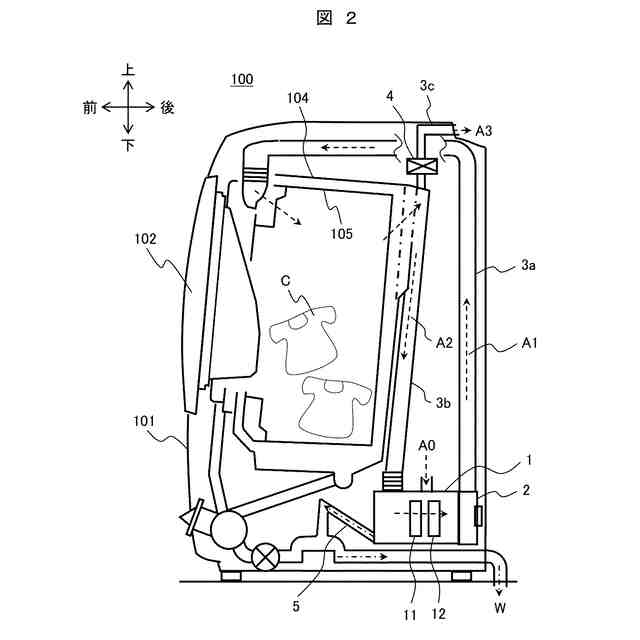

筐体内に配置した外槽と、
該外槽内に回転自在に配置した内槽と、
該内槽に空気を送り込む送風機と、

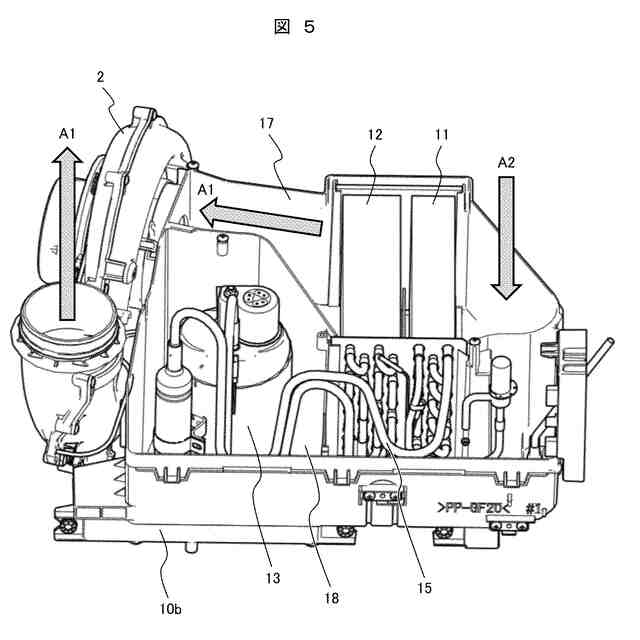

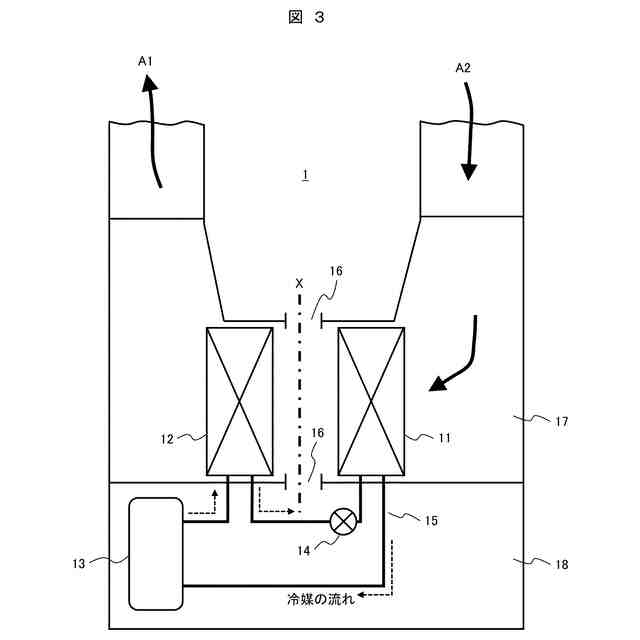

除湿部と加熱部を配置した熱交換室と圧縮機を配置した機械室を有するヒートポンプユニットと、
前記送風機と前記内槽を接続する第一風路と、
前記外槽と前記ヒートポンプユニットを接続する第二風路と、
を具備する洗濯乾燥機であって、
前記ヒートポンプユニットの前記熱交換室から、前記送風機、前記第一風路、前記内槽、前記外槽、前記第二風路を経由して、前記熱交換室に戻る循環風路が形成されており、
前記ヒートポンプユニットの前記熱交換室は、
前記加熱部の上流側の上面に第一吸気口を有するとともに、
前記加熱部の上流側であって側面に第二吸気口を有することを特徴とする洗濯乾燥機。
続きを表示（約 810 文字）【請求項２】
請求項１に記載の洗濯乾燥機において、
前記第二吸気口は、前記機械室側の側面に配置されることを特徴とする洗濯乾燥機。
【請求項３】
請求項２に記載の洗濯乾燥機において、
前記第一吸気口と前記第二吸気口は、前記除湿部の下流側に配置されることを特徴とする洗濯乾燥機。
【請求項４】
請求項１から請求項３の何れか一項に記載の洗濯乾燥機において、
前記第一吸気口はメッシュ状の吸気口であり、
前記第二吸気口は多数の小孔からなる吸気口であることを特徴とする洗濯乾燥機。
【請求項５】
請求項４に記載の洗濯乾燥機において、

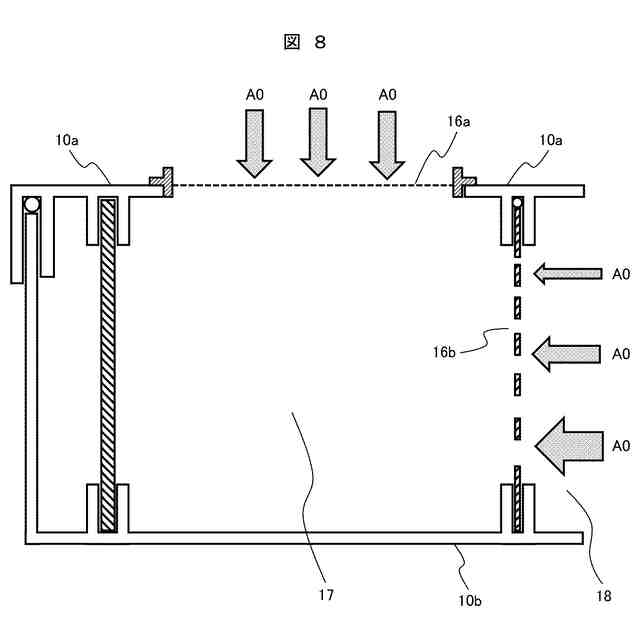

前記多数の小孔は、上方のものほど小さく、下方のものほど大きいことを特徴とする洗濯乾燥機。
【請求項６】
請求項１から請求項３の何れか一項に記載の洗濯乾燥機において、
前記第一吸気口はメッシュ状の吸気口であり、

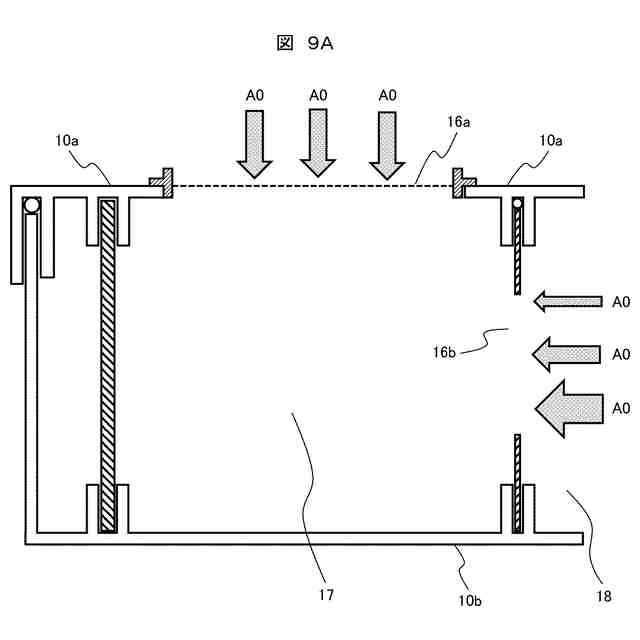

前記第二吸気口は上方の幅が狭く、下方の幅が広い一つの孔で構成した吸気口であることを特徴とする洗濯乾燥機。
【請求項７】
請求項１に記載の洗濯乾燥機において、
前記第二吸気口は、前記機械室側の側面と対向する側面に配置されることを特徴とする洗濯乾燥機。
【請求項８】
請求項１から請求項３の何れか一項に記載の洗濯乾燥機において、
前記ヒートポンプユニットの前記熱交換室は、
前記加熱部の上流側であって前記機械室側の側面と対向する側面に第三吸気口を有することを特徴とする洗濯乾燥機。
【請求項９】
請求項８に記載の洗濯乾燥機において、

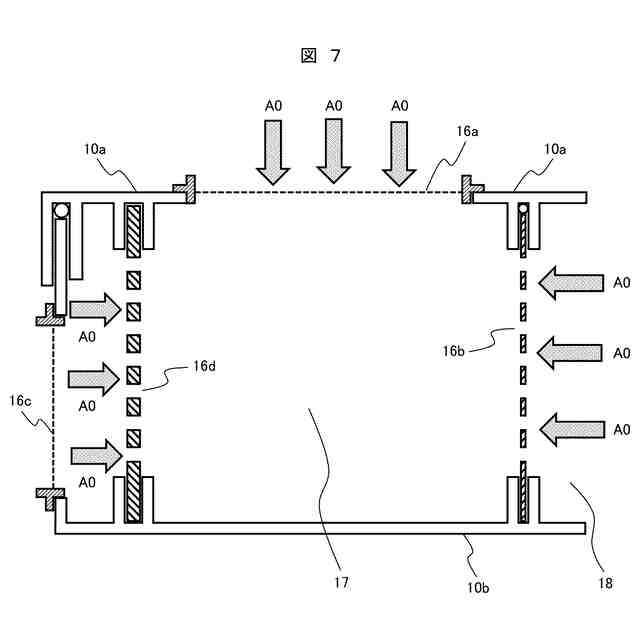

前記第三吸気口は、外側に配置したメッシュ状の吸気口と、内側に配置した多数の小孔からなる吸気口からなる、二重構造の吸気口であることを特徴とする洗濯乾燥機。

発明の詳細な説明【技術分野】
【０００１】

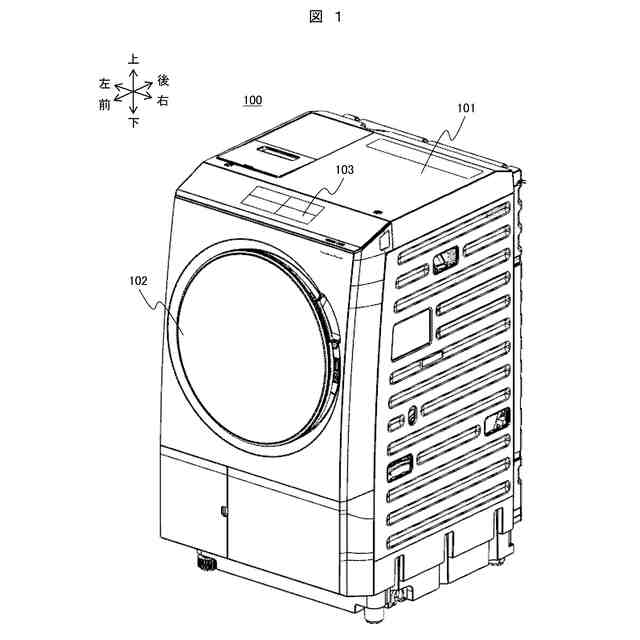

本発明は、ヒートポンプ式の洗濯乾燥機に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ヒートポンプを利用して生成した熱風を吹き付けることで濡れた衣類を乾燥させる衣類乾燥機として、特許文献１の衣類乾燥機が知られている。例えば、同文献の要約書には、課題として「圧縮機が過度に高温となることを抑制することができるとともに乾燥効率を向上させることができる衣類乾燥機を提供する。」と記載されており、解決手段として「衣類乾燥機は、循環風路内において循環する空気の上流側に蒸発器を下流側に凝縮器を夫々収容配置するとともに、前記循環風路外に圧縮機を配置している。この循環風路外において、圧縮機の周りを囲う囲い部を、循環風路に対し蒸発器と凝縮器との間の位置で連通するように設ける。囲い部は、外気を取り込むための第１開口を有し、その第１開口から取り込んだ外気を、当該囲い部内を通して前記連通する位置から循環風路内へ吸入する吸気部として構成されている。」と記載されている。
【０００３】
また、同文献の段落００２４には「図２に示すように、前記熱交換器用ダクト１６内には、ヒートポンプ３０の凝縮器３１と蒸発器３２が配設されている。ヒートポンプ３０は、周知のように、冷媒を圧縮して吐出する圧縮機３３と、圧縮機３３から吐出された高温高圧の冷媒を放熱して凝縮させて液化させる凝縮器３１と、この凝縮器３１で液化した冷媒を減圧する絞り装置３４と、この絞り装置３４を通った冷媒を蒸発させる蒸発器３２と、冷媒の圧縮機３３への安定流入を図るアキュムレータ３５とを、冷媒流路３０ａでサイクル接続した冷凍サイクルとして構成されている。」との記載があり、段落００３１には「他方、囲い部３７において、右壁３７ａ側の対角の隅部には、吸気口３９ａが設けられている。吸気口３９ａは、底壁３７ｄと上壁３７ｅとにわたって切欠くようにして形成されており、囲い部３７外（外箱２内）の空気つまり外気を取り込む第１開口に相当する。囲い部３７において、吸気口３９ａと連通孔３９ｂは、常には開放されている。これにより、ファンモータ２１ｂの運転時に、排気ダンパ２９が排気口２８ａを開放して循環風の一部が排気されることに伴い、外気を、囲い部３７の吸気口３９ａから取り込み（図５の矢印Ｄ２参照）、圧縮機３３の周りを通して、連通孔３９ｂの部分から循環風路１２のダクト１６内へ吸入する。」との記載がある。
【０００４】
このように、引用文献１の衣類乾燥機では、同文献の図２や図５でも示されるように、ヒートポンプ３０の凝縮器３１と蒸発器３２の間に配置した連通孔３９ｂを介し、凝縮器３１の上流に外部から取り込んだ常温外気を供給している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１０９５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の図２、図５等から明らかなように、同文献の連通孔３９ｂは、ヒートポンプ３０の一面のみに設けた比較的狭い開口であるため、連通孔３９ｂから取り込んだ常温外気には次の特性があった。すなわち、第一に、狭い連通孔３９ｂから取り込んだ常温外気は、広い開口から同じ量の常温外気を取り込んだ場合に比べ、相対的に風速が速くなるという特性があった。また、第二に、連通孔３９ｂは凝縮器３１の一辺とのみ近接しているため、凝縮器３１を通過した常温外気は、凝縮器３１の一辺近傍に集中するという特性があった。
【０００７】
そして、第一の特性は、高速の常温外気が凝縮器３１を通過する時間（すなわち、常温外気と凝縮器３１の熱交換時間）の短縮を招き、その結果として、ヒートポンプ３０の加熱効率低下が発生していた。また、第一の特性は、高速の常温外気が連通孔３９ｂの上流の蒸発器３２に付着した結露水を飛散させ、飛散した結露水の凝縮器３１での再蒸発を招き、その結果としても、ヒートポンプ３０の加熱効率低下が発生していた。さらに、第二の特性は、凝縮器３１が常温外気と熱交換する領域を狭めるため、その結果としても、ヒートポンプ３０の加熱効率低下が発生していた。
【０００８】
そこで、本発明は、ヒートポンプユニットの吸気口から取り込んだ常温外気の風速を抑制するとともに、その吸気口から取り込んだ常温外気の風速分布の偏りを抑制することで、ヒートポンプユニットの加熱効率を改善した洗濯乾燥機を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記の課題を解決するため、本発明の洗濯乾燥機を、筐体内に配置した外槽と、該外槽内に回転自在に配置した内槽と、該内槽に空気を送り込む送風機と、除湿部と加熱部を配置した熱交換室と圧縮機を配置した機械室を有するヒートポンプユニットと、前記送風機と前記内槽を接続する第一風路と、前記外槽と前記ヒートポンプユニットを接続する第二風路と、を具備する洗濯乾燥機であって、前記ヒートポンプユニットの前記熱交換室から、前記送風機、前記第一風路、前記内槽、前記外槽、前記第二風路を経由して、前記熱交換室に戻る循環風路が形成されており、前記ヒートポンプユニットの前記熱交換室は、前記加熱部の上流側の上面に第一吸気口を有するとともに、前記加熱部の上流側であって前記機械室側の側面に第二吸気口を有する洗濯乾燥機とした。
【発明の効果】
【００１０】
本発明の洗濯乾燥機によれば、ヒートポンプユニットの吸気口から取り込んだ常温外気の風速を抑制するとともに、その吸気口から取り込んだ常温外気の風速分布の偏りを抑制することで、ヒートポンプユニットの加熱効率を改善することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
