公開番号2025058575
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168583
出願日2023-09-28
発明の名称物掛け設備
出願人大和ハウス工業株式会社
代理人個人,個人
主分類D06F 57/12 20060101AFI20250402BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】対象物の位置を、規定位置から移動させた場合に、人が手間を掛けずに規定位置に戻すことができる物掛け設備を提供する。

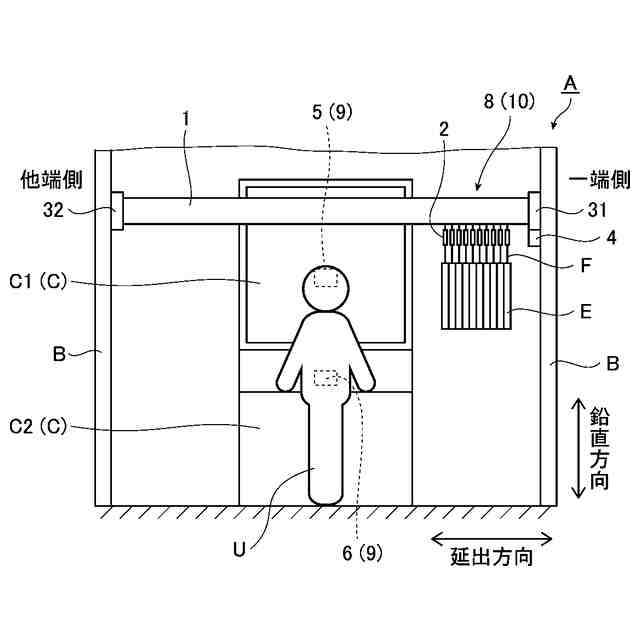

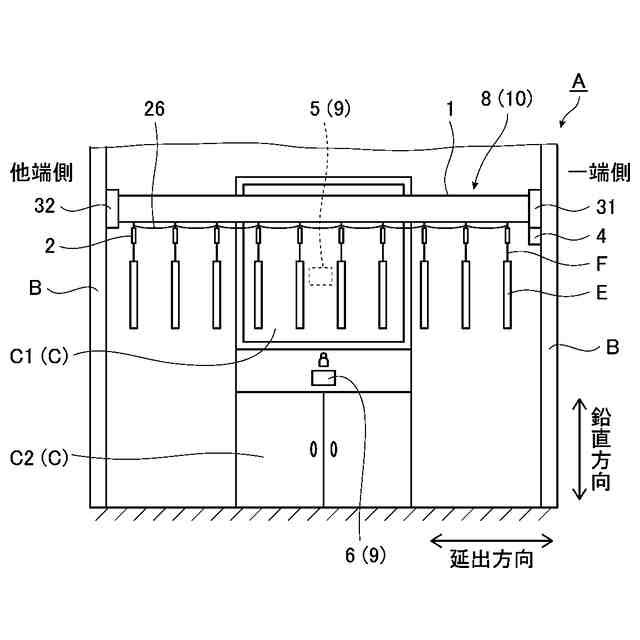

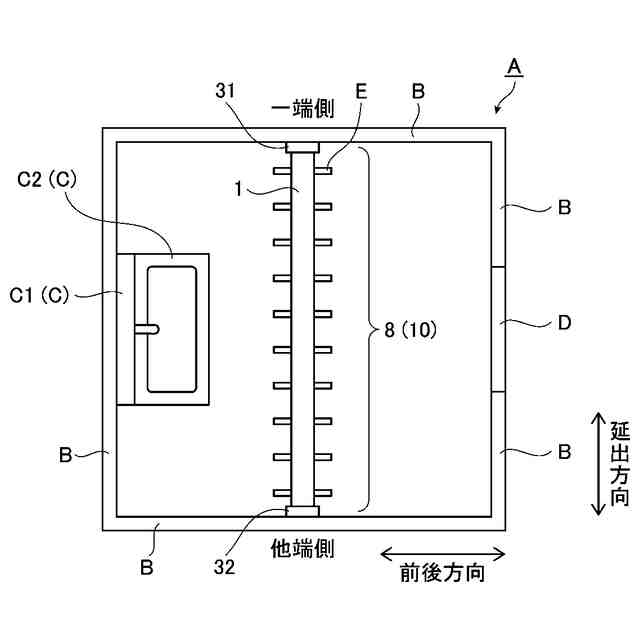

【解決手段】本発明の物掛け設備10は、建物の部屋A内に配置され、水平方向に沿って延びた竿1と、竿1の延出方向に沿って移動可能な状態で竿1に支持され、それぞれに対象物Eを掛けることが可能な複数の移動体2と、複数の移動体2を移動させて、延出方向における各々の移動体2の位置を変更させる位置変更機構3と、複数の移動体2が、移動体2毎に規定された規定位置にない状況において、部屋A内に人が居ず、且つ、延出方向における所定範囲内に対象物Eが存在しない場合に、位置変更機構3を制御して、延出方向における各々の移動体2の位置を、移動体2毎の規定位置に変更させる制御装置4と、を備える。
【選択図】図1
特許請求の範囲【請求項1】
建物の部屋内に配置され、水平方向に沿って延びた竿と、
前記竿の延出方向に沿って移動可能な状態で前記竿に支持され、それぞれに対象物を掛けることが可能な複数の移動体と、
複数の前記移動体を移動させて、前記延出方向における各々の前記移動体の位置を変更させる位置変更機構と、
複数の前記移動体が、前記移動体毎に規定された規定位置にない状況において、前記部屋内に人が居ず、且つ、前記延出方向における所定範囲内に前記対象物が存在しない場合に、前記位置変更機構を制御して、前記延出方向における各々の前記移動体の位置を、前記移動体毎の前記規定位置に変更させる制御装置と、を備える物掛け設備。
続きを表示(約 920 文字)【請求項2】
前記所定範囲内における物又は人の存否に応じた信号を出力する第1センサと、
前記第1センサとは異なる位置に配置され、前記部屋内における人の存否に応じた信号を出力する第2センサとを備え、

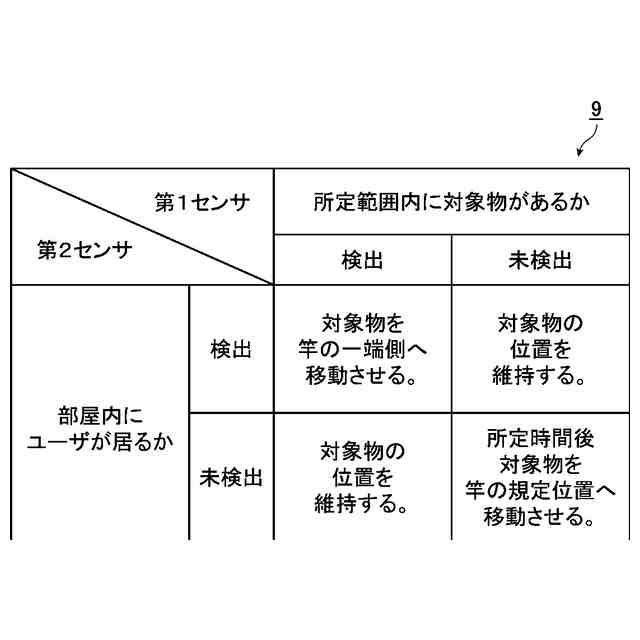

前記制御装置は、前記第1センサ及び前記第2センサの各々の出力信号に基づいて、前記所定範囲内における前記対象物の存否、及び、前記部屋内における人の存否を判定する、請求項1に記載の物掛け設備。
【請求項3】
複数の前記移動体が、前記移動体毎の前記規定位置にない状況において、前記制御装置は、
前記部屋内に人が居ず、且つ、前記所定範囲内に前記対象物が存在しない期間の開始時点を特定し、
前記開始時点から所定時間が経過した時点で、前記位置変更機構を制御して、前記延出方向における各々の前記移動体の位置を、前記移動体毎の前記規定位置に変更させる、請求項1に記載の物掛け設備。
【請求項4】
前記延出方向において隣り合う2つの前記移動体は、弛張自在な連結体によって連結されている、請求項1に記載の物掛け設備。
【請求項5】
複数の前記移動体が、前記移動体毎の前記規定位置にある状況において、前記制御装置は、
前記部屋内に人が居る場合に、前記位置変更機構を制御して、前記延出方向における各々の前記移動体の位置を、前記移動体毎の前記規定位置とは異なる位置に変更させる、請求項1に記載の物掛け設備。
【請求項6】
複数の前記移動体が、前記移動体毎の前記規定位置にある状況において、前記制御装置は、
前記部屋内に人が居る場合に、前記位置変更機構を制御して、複数の前記移動体が前記延出方向における前記竿の一端側に寄るように、前記延出方向における各々の前記移動体の位置を変更させる、請求項5に記載の物掛け設備。
【請求項7】

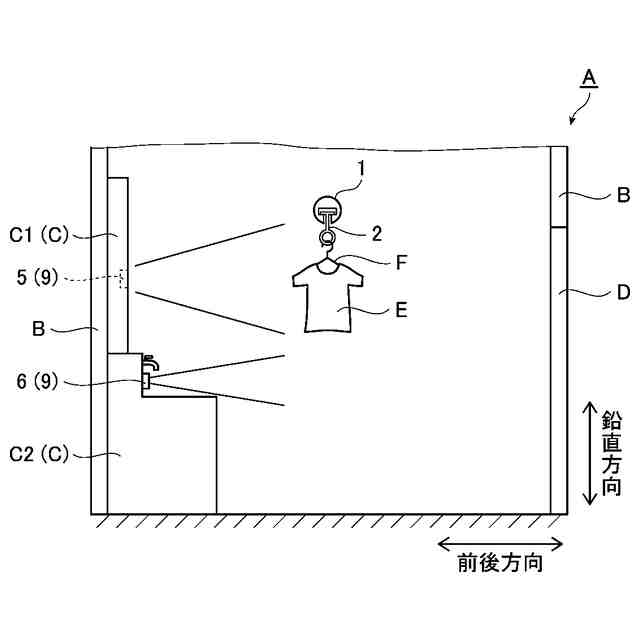

前記竿は、洗面化粧台が設置された部屋内において、前記洗面化粧台の前方位置に配置され、
前記移動体には、前記対象物としての洗濯物を掛けることが可能である、請求項1乃至6のいずれか一項に記載の物掛け設備。

発明の詳細な説明【技術分野】
【0001】
本発明は、物掛け設備に係り、特に、対象物を掛ける物掛け設備に関する。
続きを表示(約 1,800 文字)【背景技術】
【0002】
建物内に物掛け設備を設けることは、既によく知られている。例えば、特許文献1に記載の物干し竿(物掛け設備)は、建物内に設けられており、建物内の物干し竿が配置された空間を、物体(以下、対象物)を物干し竿に掛けるだけでなく、対象物を掛ける以外の用途にも有効に使用する場合がある。
【先行技術文献】
【特許文献】
【0003】
特開2009-261857号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、特許文献1に記載の物掛け設備では、物掛け設備に掛けられている対象物がある空間を利用するために、物掛け設備に掛けられた対象物を、対象物が元々掛けられていた位置である規定位置から移動させた場合、空間を利用した後、対象物を適切な位置で掛けられた状態にするために、手動で元の位置へ戻す必要があった。
【0005】
本発明は、上記の事情に鑑みてなされたものであり、以上に示す課題を解決することを目的とする。具体的には、本発明は、対象物の位置を、規定位置から移動させた場合に、人が手間を掛けずに規定位置に戻すことができる物掛け設備を提供することを目的とする。
【課題を解決するための手段】
【0006】
上記の課題を達成するために、本発明の物掛け設備は、建物の部屋内に配置され、水平方向に沿って延びた竿と、竿の延出方向に沿って移動可能な状態で竿に支持され、それぞれに対象物を掛けることが可能な複数の移動体と、複数の移動体を移動させて、延出方向における各々の移動体の位置を変更させる位置変更機構と、複数の移動体が、移動体毎に規定された規定位置にない状況において、部屋内に人が居ず、且つ、延出方向における所定範囲内に対象物が存在しない場合に、位置変更機構を制御して、延出方向における各々の移動体の位置を、移動体毎の規定位置に変更させる制御装置と、を備えることを特徴とする。
【0007】
上記のように構成にされた本発明の物掛け設備では、部屋内において規定位置に掛けられた対象物を移動させた後に、部屋内から人が居なくなった場合に、制御装置が位置変更機構を制御することで、移動体を移動させて、対象物の位置を規定位置に移動させることができる。この結果、対象物の位置を、規定位置から移動させた場合に、人が手間を掛けずに規定位置に戻すことができる。
【0008】

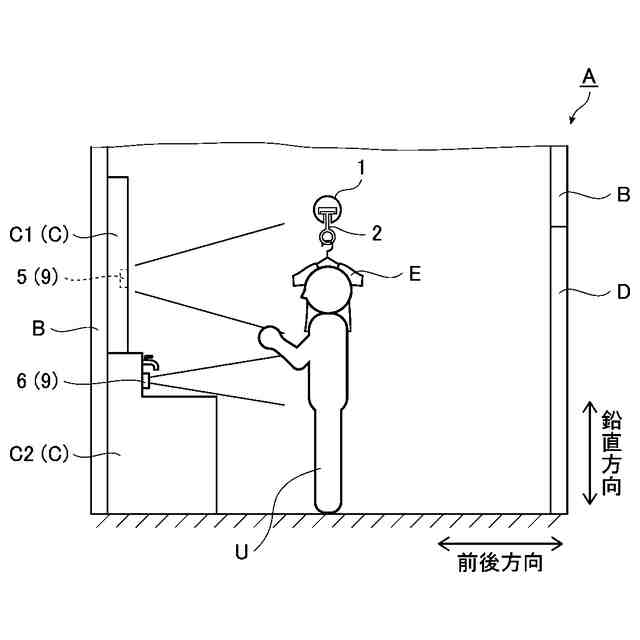

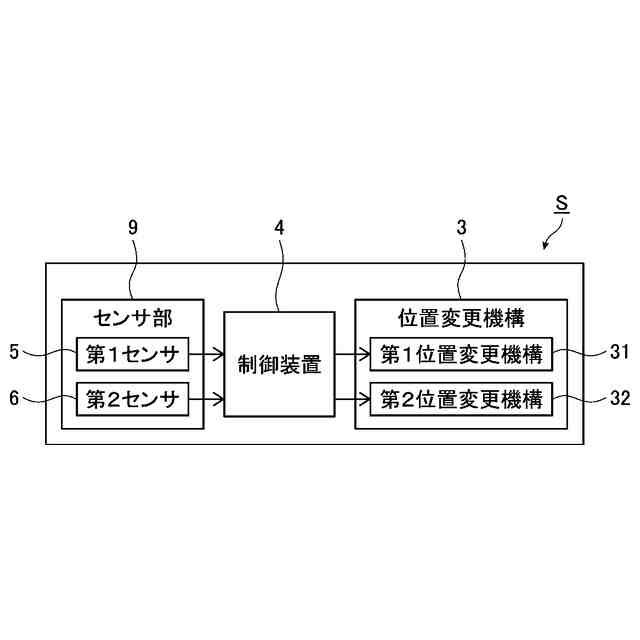

また、本発明の物掛け設備は、所定範囲内における物又は人の存否に応じた信号を出力する第1センサと、第1センサとは異なる位置に配置され、部屋内における人の存否に応じた信号を出力する第2センサとを備え、制御装置は、第1センサ及び第2センサの各々の出力信号に基づいて、所定範囲内における対象物の存否、及び、部屋内における人の存否を判定するとよい。
上記の構成では、部屋内の物又は人の存否を判定し、部屋内の状況を適切に判定することができる。この結果、部屋内の状況に応じて、対象物を、適切に移動させることができる。
【0009】
また、本発明の物掛け設備は、複数の移動体が、移動体毎の規定位置にない状況において、制御装置は、部屋内に人が居ず、且つ、所定範囲内に対象物が存在しない期間の開始時点を特定し、開始時点から所定時間が経過した時点で、位置変更機構を制御して、延出方向における各々の移動体の位置を、移動体毎の規定位置に変更させるとよい。
上記の構成では、部屋内に人が居ない場合に、所定範囲内に対象物が存在しない期間の開始時点の所定時間後に、位置変更機構は、各対象物の位置を対象物毎の規定位置に自動的に変更させることができる。この結果、対象物の位置を、適切なタイミングで、適切に規定位置に戻すことができる。
【0010】

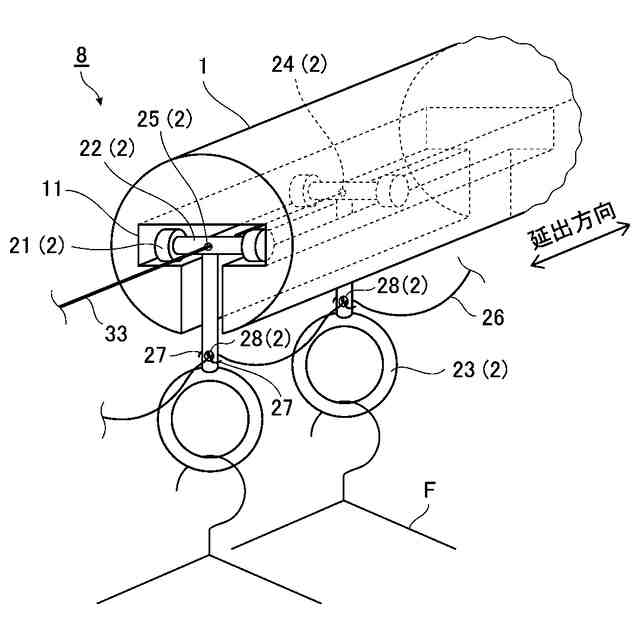

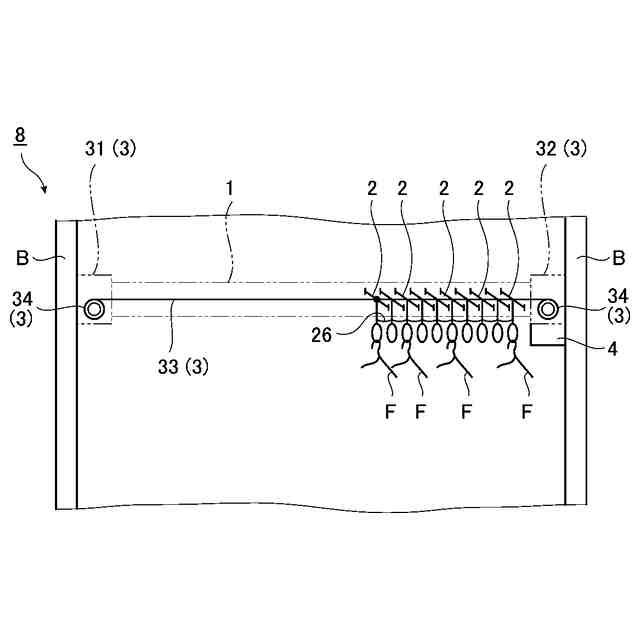

また、本発明の物掛け設備は、延出方向において隣り合う2つの移動体は、弛張自在な連結体によって連結されているとよい。
上記の構成では、連結体によって複数の移動体が一体化しているため、位置変更機構は、複数の移動体を同時に移動させることができる。この結果、複数の対象物を容易に移動させることができる。
(【0011】以降は省略されています)
