公開番号2025115623
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010183
出願日2024-01-26

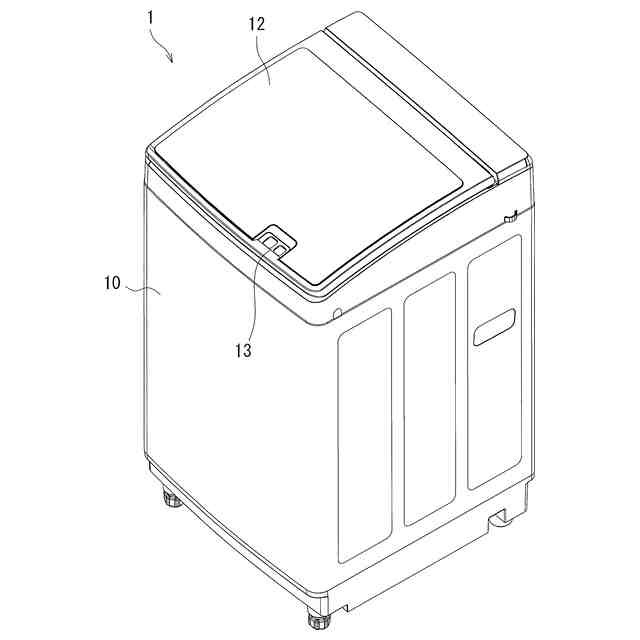

発明の名称洗濯機
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類D06F 17/10 20060101AFI20250731BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】槽内の水を循環させることが可能な洗濯機を提供する。
【解決手段】洗濯機は、上方が開口する有底筒状の水槽と、水槽内に回転可能に配設され、上方が開口する有底筒状の回転槽と、回転槽の底部に連通する排出口から前記回転槽の上方に連通する循環流路と、回転槽を回転駆動する駆動源とを有する。排出口の下流側には、排出口からの水を吸引し、循環流路の下流側へ吐出する羽根車が設けられている。羽根車は、複数の羽根を備えて回転可能に設けられ、排出口から排出された水を回転槽の上方に送る。

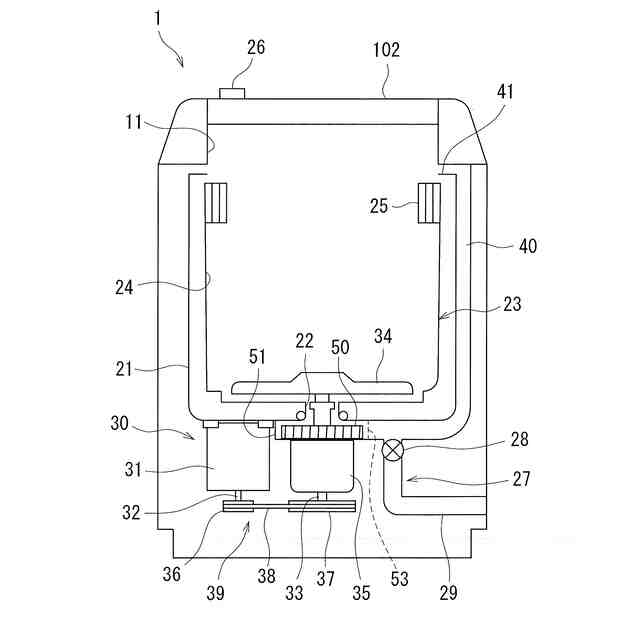

【選択図】図2
特許請求の範囲【請求項１】
上方が開口する有底筒状の水槽と、
前記水槽内に回転可能に配設され、上方が開口する有底筒状の回転槽と、
前記回転槽の底部に連通する排出口から前記回転槽の上方に連通する循環流路と、
前記回転槽を回転駆動する駆動源とを有する洗濯機であって、
前記排出口の下流側には、前記排出口からの水を吸引し、前記循環流路の下流側へ吐出する羽根車が設けられ、
前記羽根車は、複数の羽根を備えて回転可能に設けられ、前記排出口から排出された水を前記回転槽の上方に送ることを特徴とする洗濯機。
続きを表示（約 930 文字）【請求項２】
請求項１に記載の洗濯機において、
前記羽根車は前記駆動源の駆動力により正逆回転可能に設けられたことを特徴とする洗濯機。
【請求項３】
請求項２に記載の洗濯機において、
前記回転槽の底部には水を撹拌する撹拌部材が備えられ、前記撹拌部材は前記駆動源により回転駆動され、
前記羽根車は前記撹拌部材の回転軸と同軸上に設けられたことを特徴とする洗濯機。
【請求項４】
請求項２または３に記載の洗濯機において、
前記駆動源の出力側には変速機構が設けられ、
前記羽根車は前記変速機構を介して前記駆動源に接続されていることを特徴とする洗濯機。
【請求項５】
請求項１に記載の洗濯機において、
前記循環流路には、前記羽根車を収容する羽根室が前記水槽の底部に設けられたことを特徴とする洗濯機。
【請求項６】
請求項５に記載の洗濯機において、

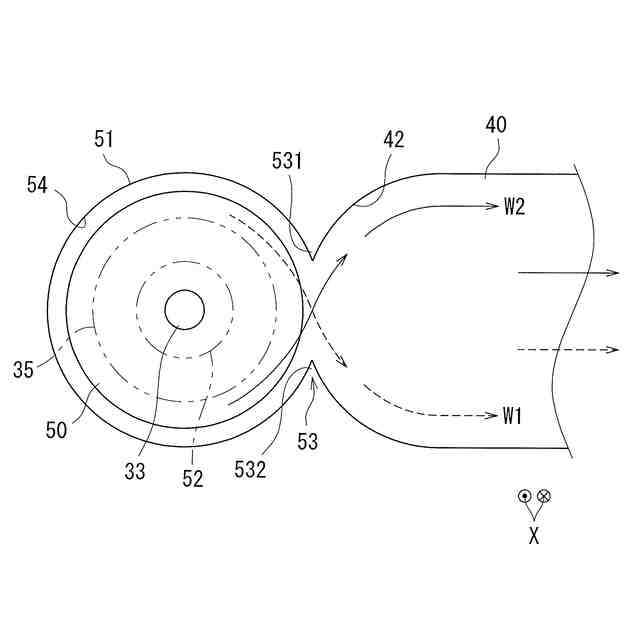

前記羽根室は、前記回転槽の回転軸の軸方向に開口する流入口と、前記軸方向に交差する方向に開口する吐出口とを有することを特徴とする洗濯機。
【請求項７】
請求項６に記載の洗濯機において、
前記吐出口の開口面積は、前記吐出口の下流側に連通する前記循環流路の流路断面積よりも小さいことを特徴とする洗濯機。
【請求項８】
請求項６または７に記載の洗濯機において、
前記吐出口の内壁には、内側に突出する隆起部が互いに対向して設けられたことを特徴とする洗濯機。
【請求項９】
請求項６または７に記載の洗濯機において、
前記羽根室は前記羽根車の外形状に対応する略円筒形状の内周面を有し、
前記吐出口は、前記内周面の一部に開口して設けられ、
前記吐出口の下流側には、前記循環流路の内壁が前記内周面に対応する曲面形状で設けられたことを特徴とする洗濯機。
【請求項１０】
請求項６または７に記載の洗濯機において、
前記羽根室の内周面と前記循環流路の内壁とは前記軸方向から見て略Ｖ字状に連なることを特徴とする洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
槽内に回転可能に設けられた撹拌部材を備えて、水流を最適化するように構成された洗濯機が知られている。例えば特許文献１には、パルセータの中央から上部に向かって噴出する水流を発生させ、洗濯効率の向上を意図した洗濯機について記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平０７－２５５９８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
周面に穴を有しない回転槽を備える洗濯機においては、その構造上、回転槽の上部に水を供給する汲み上げ水流を発生させることが困難であり、回転槽に水を循環させるための新たな構成が望まれた。
【０００５】
本開示は、前記のような事情にかんがみてなされたものであり、槽内の水を循環させることが可能な洗濯機を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の洗濯機は、上方が開口する有底筒状の水槽と、前記水槽内に回転可能に配設され、上方が開口する有底筒状の回転槽と、前記回転槽の底部に連通する排出口から前記回転槽の上方に連通する循環流路と、前記回転槽を回転駆動する駆動源とを有する洗濯機であって、前記排出口の下流側には、前記排出口からの水を吸引し、前記循環流路の下流側へ吐出する羽根車が設けられ、前記羽根車は、複数の羽根を備えて回転可能に設けられ、前記排出口から排出された水を前記回転槽の上方に送ることを特徴とする。
【０００７】
また、前記洗濯機において、前記羽根車は前記駆動源の駆動力により正逆回転可能に設けられることが好ましい。
【０００８】
また、前記洗濯機において、前記回転槽の底部には水を撹拌する撹拌部材が備えられ、前記撹拌部材は前記駆動源により回転駆動され、前記羽根車は前記撹拌部材の回転軸と同軸上に設けられてもよい。
【０００９】
また、前記洗濯機において、前記駆動源の出力側には変速機構が設けられ、前記羽根車は前記変速機構を介して前記駆動源に接続されてもよい。
【００１０】
また、前記洗濯機においては、前記循環流路には、前記羽根車を収容する羽根室が前記水槽の底部に設けられることが好ましい。
（【００１１】以降は省略されています）
