公開番号2025115625
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010185
出願日2024-01-26
発明の名称洗濯機
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類D06F 37/28 20060101AFI20250731BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】洗濯機の筐体後部に設けられた操作部の操作性を高める。

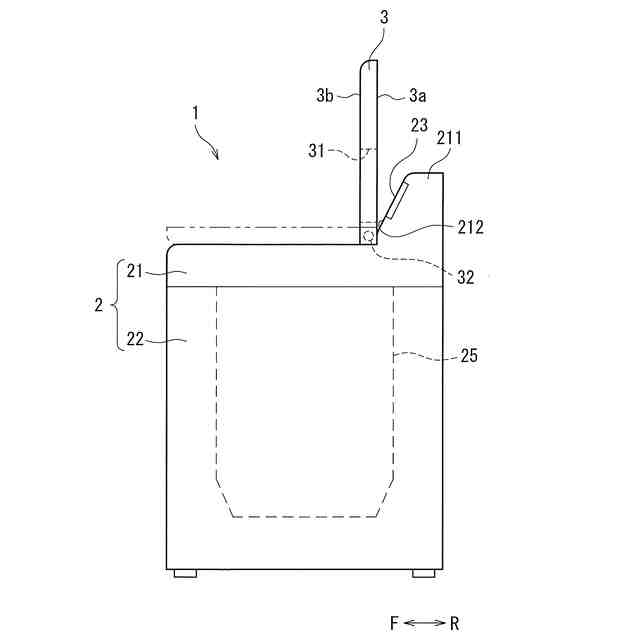

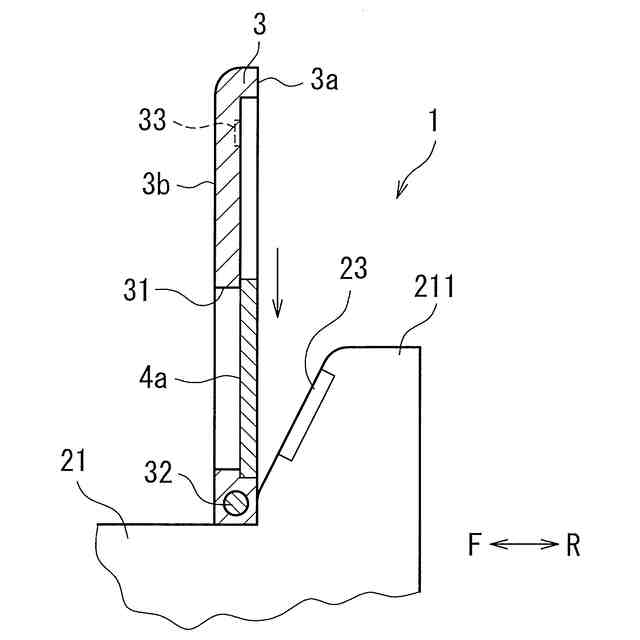

【解決手段】洗濯機1は、筐体と、筐体の上部に回動可能に設けられた蓋部とを有する。蓋部3は、表裏に貫通する開口部31と、開口部31に対して開閉可能に設けられた扉4aと、蓋部3の回動中心となるヒンジ部32とを備える。蓋部3が開放された状態で、筐体後部211は蓋部の背面側に位置し、扉4aの開放により、蓋部3の手前側から操作部23にかけて開口部を通じて連通するように構成している。
【選択図】図3B
特許請求の範囲【請求項１】
筐体と、
前記筐体の上部に回動可能に設けられた蓋部とを有する洗濯機であって、
前記蓋部は、前記蓋部の表裏に貫通する開口部と、前記開口部に対して開閉可能に設けられた扉と、前記開口部と前記筐体との間に配置されて当該蓋部の回動中心となるヒンジ部とを備え、
前記筐体は、筐体後部を含み、前記筐体後部には操作部が設けられ、
前記蓋部が開放された状態で、前記筐体後部は前記蓋部の背面側に位置し、前記扉の開放により前記蓋部の手前側から前記操作部にかけて前記開口部を通じて連通することを特徴とする洗濯機。
続きを表示（約 480 文字）【請求項２】
請求項１に記載の洗濯機において、

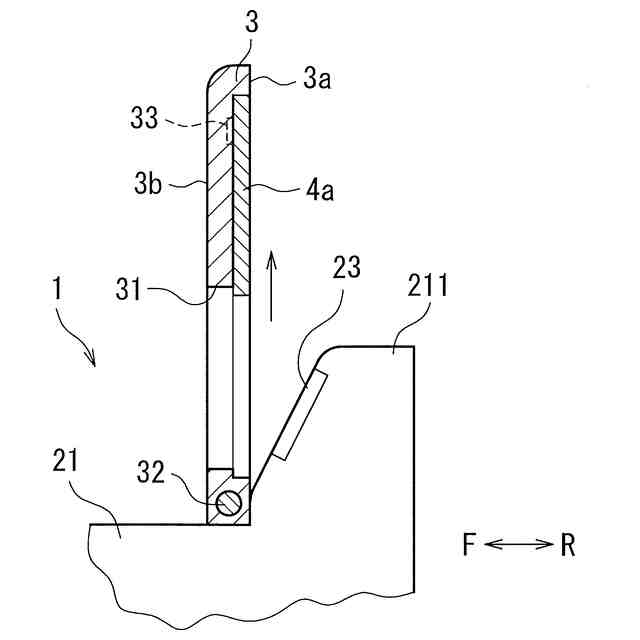

前記扉は、前記蓋部に沿ってスライド開閉可能に設けられたことを特徴とする洗濯機。
【請求項３】
請求項１に記載の洗濯機において、

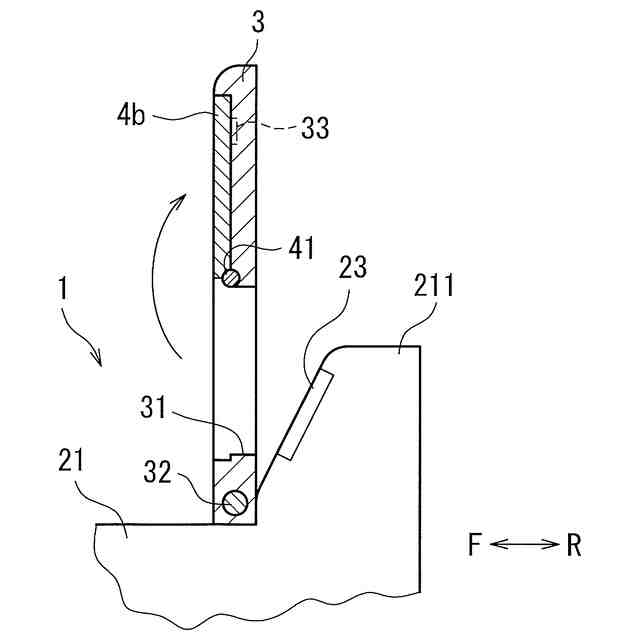

前記扉は、前記蓋部の表面側に回動可能に設けられたことを特徴とする洗濯機。
【請求項４】
請求項１に記載の洗濯機において、

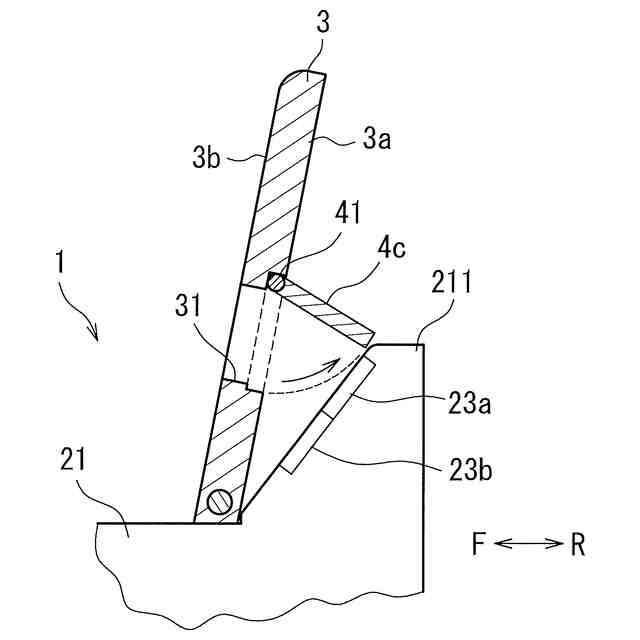

前記扉は、前記蓋部の裏面側に回動可能に設けられたことを特徴とする洗濯機。
【請求項５】
請求項１に記載の洗濯機において、
前記ヒンジ部は前記蓋部の幅方向に沿って設けられたことを特徴とする洗濯機。
【請求項６】
請求項１～５のいずれか１つの請求項に記載の洗濯機において、
前記蓋部が開放された状態で、前記開口部は前記蓋部の下半部の領域内に設けられていることを特徴とする洗濯機。
【請求項７】
請求項６に記載の洗濯機において、
前記操作部は、前記筐体の上面に対して、４５度よりも急な角度の面に設置されていることを特徴とする洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓋部を有する洗濯機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
衣類等を洗浄する洗濯機として、洗濯機本体の上面に洗濯物の投入口が設けられ、投入口が蓋部で覆われた、いわゆる縦型洗濯機が知られている。例えば特許文献１には、投入口よりも後方に操作部が配置された洗濯機について開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１９２７７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
操作部を投入口の後方に配置すると、洗濯物を出し入れしやすくなるものの、操作部が蓋部で遮られてしまい、操作の都度、蓋部を閉じる必要がある。前記特許文献１では、蓋体が左アーム板および右アーム板を備えて、操作部の複数のボタンが左アーム板および右アーム板の間に露出するように構成されている。しかしながら、このような構造の蓋部であると回動支持するヒンジ部を最小限の大きさにする必要があり、蓋部の支持強度が低下し、長期的な使用に支障を生じる懸念がある。また、蓋部を閉じたときに操作部と蓋部との間に広い開口ができないようにする必要があり、操作部および蓋部の構成に制限がかかる課題がある。
【０００５】
本開示は、前記のような問題点にかんがみてなされたものであり、その目的とするところは、蓋部の支持強度を低下させることなく、また、操作部および蓋部の構成の制限を緩和し、操作部の操作性を高め得る洗濯機を提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を解決するため、本開示に係る洗濯機では、筐体と、前記筐体の上部に回動可能に設けられた蓋部とを有し、前記蓋部は、前記蓋部の表裏に貫通する開口部と、前記開口部に対して開閉可能に設けられた扉と、前記開口部と前記筐体との間に配置され当該蓋部の回動中心となるヒンジ部とを備え、前記筐体は、筐体後部を含み、前記筐体後部には操作部が設けられ、前記蓋部が開放された状態で、前記筐体後部は前記蓋部の背面側に位置し、前記扉の開放により前記蓋部の手前側から前記操作部にかけて前記開口部を通じて連通することを特徴としている。
【０００７】
また、前記洗濯機において、前記扉は、前記蓋部に沿ってスライド開閉可能に設けられることが好ましい。また、前記扉は、前記蓋部の表面側に回動可能に設けられてもよく、前記蓋部の裏面側に回動可能に設けられてもよい。
【０００８】
また、前記洗濯機において、前記ヒンジ部は前記蓋部の幅方向に沿って設けられることが好ましい。
【０００９】
また、前記洗濯機において、前記蓋部が開放された状態で、前記開口部は前記蓋部の下半部の領域内に設けられることが好ましい。
【００１０】
また、前記洗濯機において、前記操作部は、前記筐体の上面に対して、４５度よりも急な角度の面に設置されていることが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
