公開番号2025159810
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062587
出願日2024-04-09
発明の名称画像形成装置
出願人シャープ株式会社
代理人個人
主分類B41J 29/13 20060101AFI20251015BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】安全かつ容易に持ち上げて移動させることができる画像形成装置を提供する。

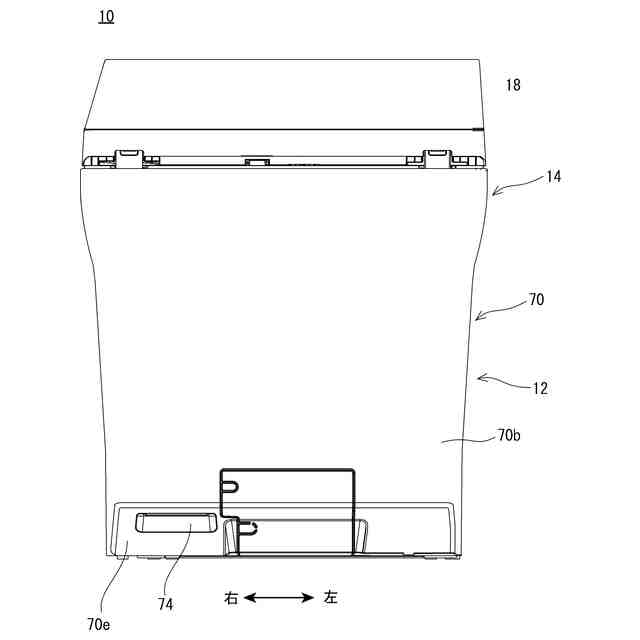

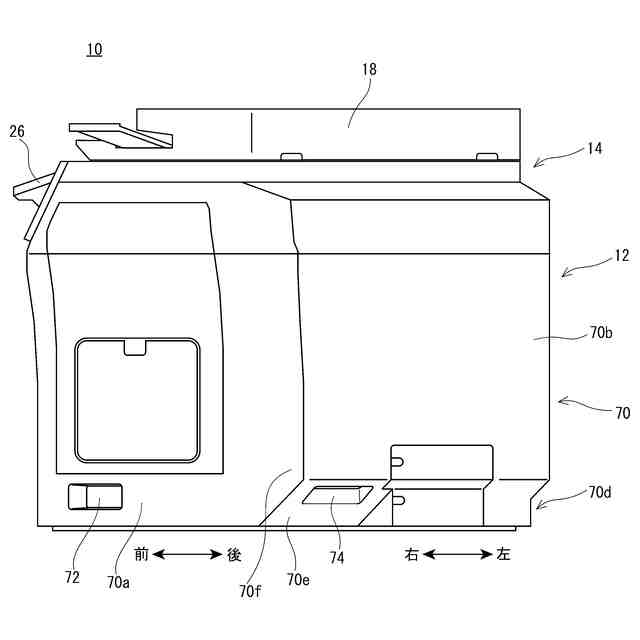

【解決手段】画像形成装置10は、画像形成部(30)を収納する筐体70、および筐体の一方側部に設けられた一対の第1把手を備える。第1把手は、筐体の一方側面の前端部に設けられた溝状の第1把持部72と、筐体の背面の一方側面側の端部に設けられた溝状の第2把持部74とを含む。また、画像形成装置は、筐体の背面に形成されかつ筐体の一方側面側に開放された窪み部70dを備え、この窪み部の天面に第2把持部が設けられる。
【選択図】図2
特許請求の範囲【請求項１】
画像形成部が収納された筐体を備える画像形成装置であって、
前記筐体の一方側部において、当該筐体の下端から所定間隔の高さ位置に設けられた一対の第１把手を備え、
前記一対の第１把手は、
前記筐体の一方側面の前端部に設けられ、前後方向に延びる溝状に形成された第１把持部、および
前記筐体の背面の前記一方側面側の端部に設けられ、左右方向に延びる溝状に形成された第２把持部を含み、
前記筐体の背面に設けられ、かつ前記一方側面側に開放された窪み部を備え、
前記第２把持部は、前記窪み部の天面に設けられている、画像形成装置。
続きを表示（約 380 文字）【請求項２】

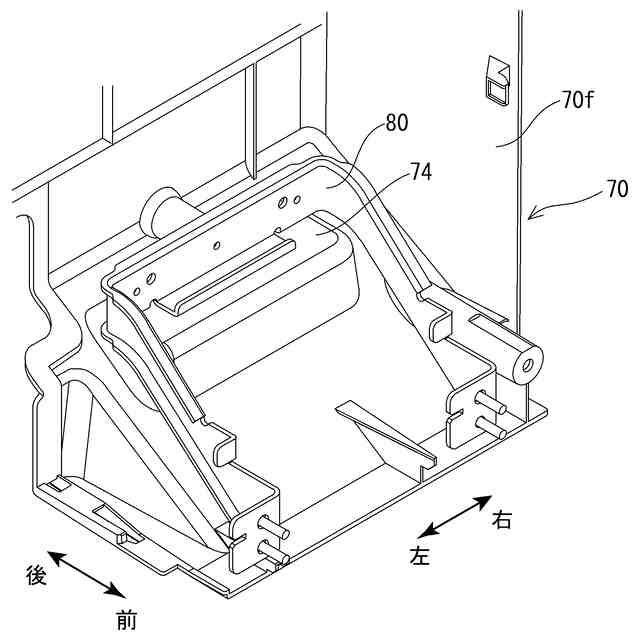

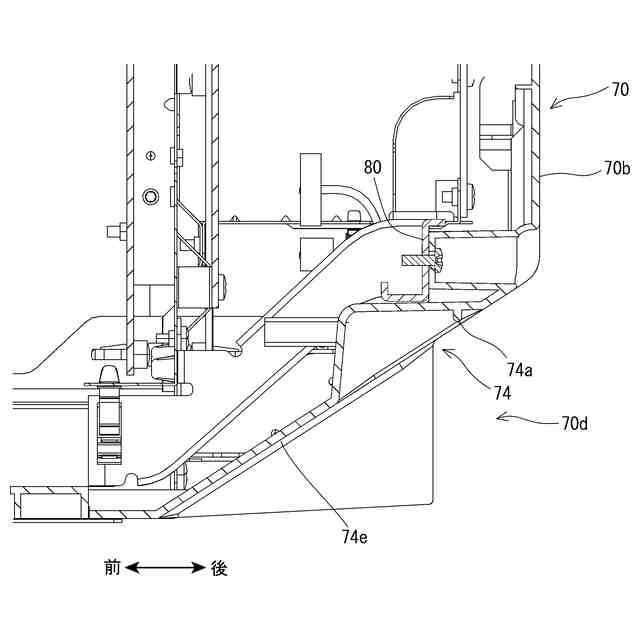

前記窪み部の天面は、後方に向かって上り勾配となる傾斜面を有し、
前記第２把持部は、前記傾斜面に設けられている、請求項１記載の画像形成装置。
【請求項３】
前記第１把持部と前記第２把持部とは、同じ高さ位置に設けられている、請求項１または２記載の画像形成装置。
【請求項４】
前記筐体の他側部において、当該筐体の下端から所定間隔の高さ位置に設けられた一対の第２把手を備える、請求項１または２記載の画像形成装置。
【請求項５】
前記第２把持部は、前記一方側面まで延伸されて当該一方側面側にも開放されている、請求項１または２記載の画像形成装置。
【請求項６】

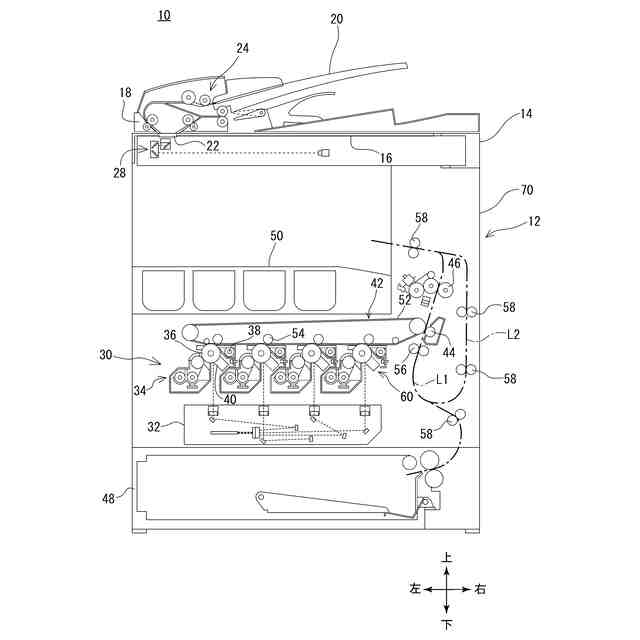

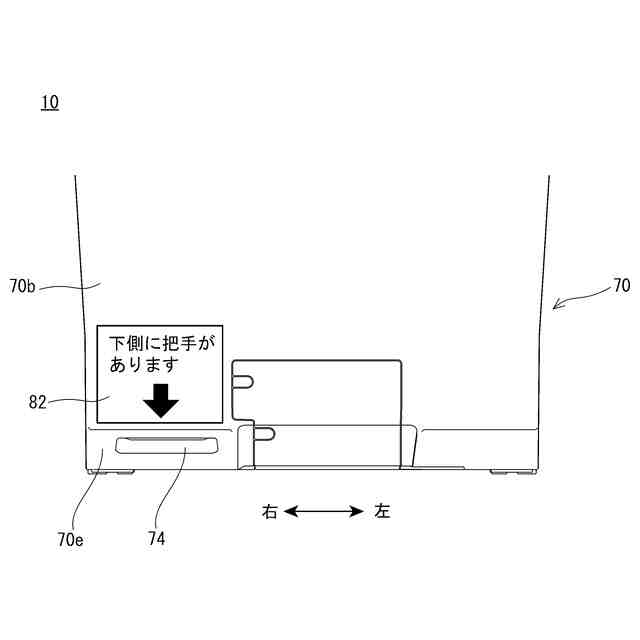

前記第２把持部の周辺位置に設けられ、当該第２把持部の位置を示す位置報知部を備える、請求項１または２記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この開示は、画像形成装置に関し、特にたとえば、画像形成部が収容された筐体の側部に一対の把手を備える、画像形成装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の画像形成装置の一例が特許文献１に開示される。特許文献１の技術では、装置の構成物が略直方体型の筐体内に収められ、装置を持ち運ぶための凹状の一対の第１取手（把手）が筐体の一側面に形成され、凹状の一対の第２取手が筐体の他側面に形成されている。そして、第１取手は、筐体内で高さ方向において上下に配置される転写装置および光走査装置の間の空間に配置され、第２取手は、筐体の底部に配置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１８０８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術では、同じ側面に一対の把手が形成されており、これら把手どうしの距離も近いので、画像形成装置を持ち上げる際に前後（右手側と左手側）のバランスを取ることが難しく、画像形成装置を転倒させてしまう恐れがある。また、他側面側の把手（第２取手）が筐体の底部（下端）に配置されるので、把手に手指を入れ難い上、設置面との間に手指を挟み込んでしまう恐れもある。
【０００５】
それゆえに、この開示の主たる目的は、新規な、画像形成装置を提供することである。
【０００６】
この開示の他の目的は、安全かつ容易に持ち上げて移動させることができる、画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
第１の開示は、画像形成部が収納された筐体を備える画像形成装置であって、筐体の一方側部において、当該筐体の下端から所定間隔の高さ位置に設けられた一対の第１把手を備え、一対の第１把手は、筐体の一方側面の前端部に設けられ、前後方向に延びる溝状に形成された第１把持部、および筐体の背面の一方側面側の端部に設けられ、左右方向に延びる溝状に形成された第２把持部を含み、筐体の背面に設けられかつ一方側面側に開放された窪み部を備え、第２把持部は、窪み部の天面に設けられている、画像形成装置である。
【０００８】
第１の開示によれば、第１把持部と第２把持部とが離れた位置に配置されるので、画像形成装置を持ち上げる際に前後（右手側と左手側）のバランスを取り易い。特に、第２把持部を筐体の背面に設けることで、画像形成装置を背面側から抱えるようにして持ち上げることができるので、持ち上げて移動させる際の安定性を確保でき、画像形成装置の転倒を適切に防止できる。また、一対の第１把手を筐体の下端から所定間隔の高さ位置に設けたので、第１把持部および第２把持部のそれぞれに手を入れ易くなると共に、設置面との間に手を挟み込むことも防止できる。さらに、筐体の一方側面側に開放された窪み部に第２把持部を設けたので、仮に画像形成装置の背面側が壁であっても、一方側面側から手を入れて第２把持部を把持でき、画像形成装置を容易に移動させることができる。
【０００９】
第２の開示は、第１の開示に従属し、窪み部の天面は、後方に向かって上り勾配となる傾斜面を有し、第２把持部は、傾斜面に設けられている。
【００１０】
第３の開示は、第１または第２の開示に従属し、第１把持部と第２把持部とは、同じ高さ位置に設けられている。
（【００１１】以降は省略されています）
