公開番号2025161612
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064947
出願日2024-04-12
発明の名称筐体構造
出願人シャープ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H05K 5/03 20060101AFI20251017BHJP(他に分類されない電気技術)
要約【課題】カバー部材を容易に取外すことができる筐体構造を提供する。
【解決手段】筐体構造は、開口部(121)と開口部を覆うカバー部材(2)とを備え、第1端辺(26)を回転軸としてカバー部材を開口部から離間するように回転させることにより開口部が開放され、カバー部材の内壁(25)に設けられる第1係合部(3)と、開口部内に設けられ、第1係合部と係合する第2係合部(4)とをさらに備え、第1係合部はカバー部材の中央部(24c)側から端部(24a、24b)側へ延びている。

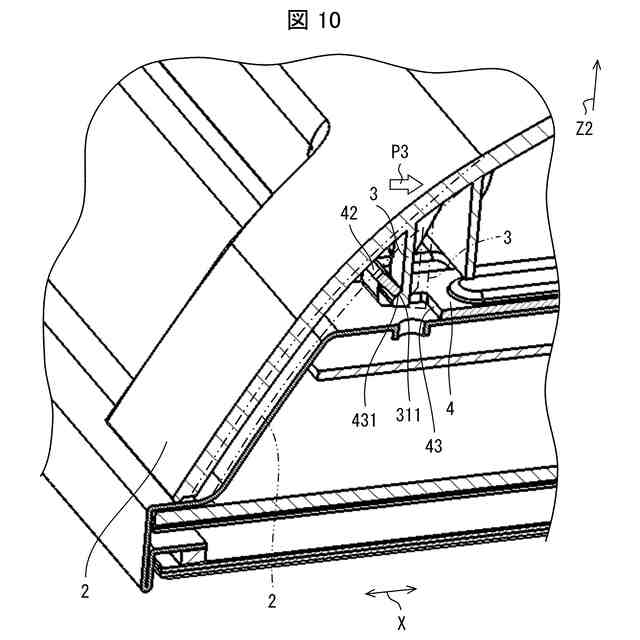

【選択図】図10
特許請求の範囲【請求項１】
開口部と、
前記開口部を覆うカバー部材と、
を備え、
前記カバー部材の第１端辺を回転軸として、前記カバー部材を前記開口部から離間するように回転させることにより、前記開口部が開放される筐体構造であって、
前記カバー部材の内壁に設けられる第１係合部と、
前記開口部内に設けられ、前記第１係合部と係合する第２係合部と、をさらに備え、
前記第１係合部は、前記第１端辺に平行な断面において、前記カバー部材の中央部側から前記カバー部材の端部側へ延びている、筐体構造。
続きを表示（約 750 文字）【請求項２】
前記カバー部材は、前記第１端辺側と反対側の第２端辺側の中央近傍が持ち上げられることにより、前記カバー部材が回転するとともに、前記カバー部材が撓んで、前記第１係合部が前記カバー部材の前記端部側から前記中央部側へ移動する、請求項１に記載の筐体構造。
【請求項３】
前記第１係合部は、前記第２端辺側に向かって、前記第２係合部と係合する部分が徐々に狭くなる傾斜部を有する、請求項２に記載の筐体構造。
【請求項４】
前記第１係合部は、前記カバー部材に連なる脚部を備え、
前記脚部は、前記第１端辺側にリブを備えている、請求項２または３に記載の筐体構造。
【請求項５】
前記リブは、前記カバー部材の内壁面からの長さが、前記内壁面からの前記脚部の長さの略半分である、請求項４に記載の筐体構造。
【請求項６】
前記リブは、前記脚部の表面から突出し、前記リブが突出する長さは、前記脚部の厚みの約１．５倍の長さである、請求項４に記載の筐体構造。
【請求項７】
前記第２係合部は、前記第１係合部と係合する孔部を備え、前記第１係合部は、前記孔部の周縁部と係合する、請求項１に記載の筐体構造。
【請求項８】
前記開口部内にシャーシ部をさらに備え、
前記第２係合部は、前記シャーシ部の一部を折り曲げて形成される、請求項１に記載の筐体構造。
【請求項９】
表示パネルと、
前記表示パネルの背面側に位置するシャーシと、をさらに備え、
前記開口部は、前記シャーシの背面側に位置し、
前記カバー部材は、前記開口部の背面側に位置する、請求項１に記載の筐体構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筐体構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、表示装置において、ベゼルや取付用のスタッド等を用いずに、表示パネルとリアカバーとを結合する技術が知られている。例えば、下記の特許文献１には、表示パネルのミドルシャーシの突起部と、リアカバーの爪とを嵌合させることで、表示パネルとリアカバーとを結合する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－３４２８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のような従来技術は、リアカバーから内部に向かって伸びる爪と、ミドルシャーシからリアカバー側へ突出する突起部とが係合することで、表示パネルとリアカバーとを結合している。リアカバーを取外す際は、リアカバーを表示パネルと平行にスライドさせるか、リアカバーの上面部を上側に引っ張るなど、爪と突起部との係合を解除する作業が別途必要となる。このため、リアカバーを容易に取外すことができないという問題がある。
【０００５】
本発明の一態様は、上記の問題点に鑑みてなされたものであり、カバー部材を容易に取外すことができる筐体構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る筐体構造は、開口部と、前記開口部を覆うカバー部材と、を備え、前記カバー部材の第１端辺を回転軸として、前記カバー部材を前記開口部から離間するように回転させることにより、前記開口部が開放される筐体構造であって、前記カバー部材の内壁に設けられる第１係合部と、前記開口部内に設けられ、前記第１係合部と係合する第２係合部と、をさらに備え、前記第１係合部は、前記第１端辺に平行な断面において、前記カバー部材の中央側から前記カバー部材の端部側へ延びている。
【発明の効果】
【０００７】
本発明の一態様によれば、カバー部材を容易に取外すことができる筐体構造を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態１に係る表示装置の外観の一例を示す図である。

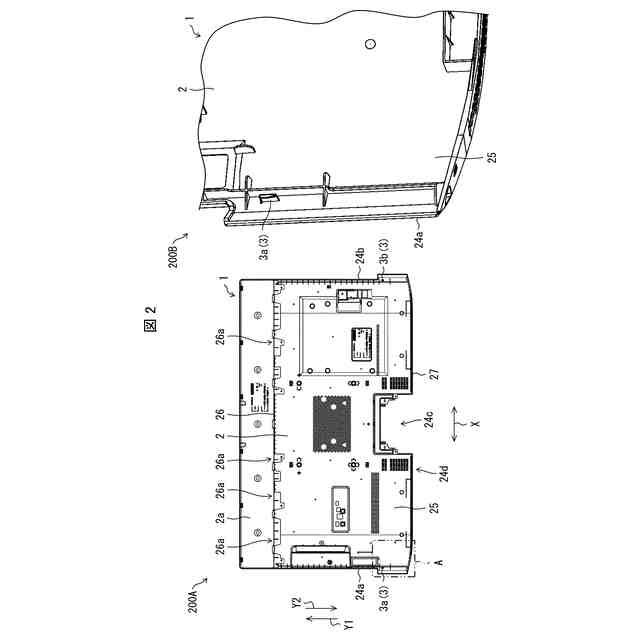

表示パネルから取外した状態のリアカバーの一例を示す図である。
リアカバーを取外した状態の表示装置の内部の一例を示す図である。

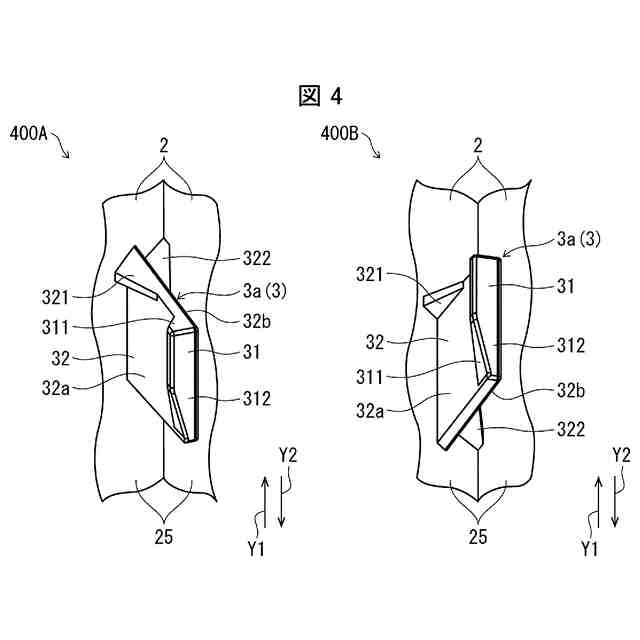

第１係合部の外観の一例を示す斜視図である。

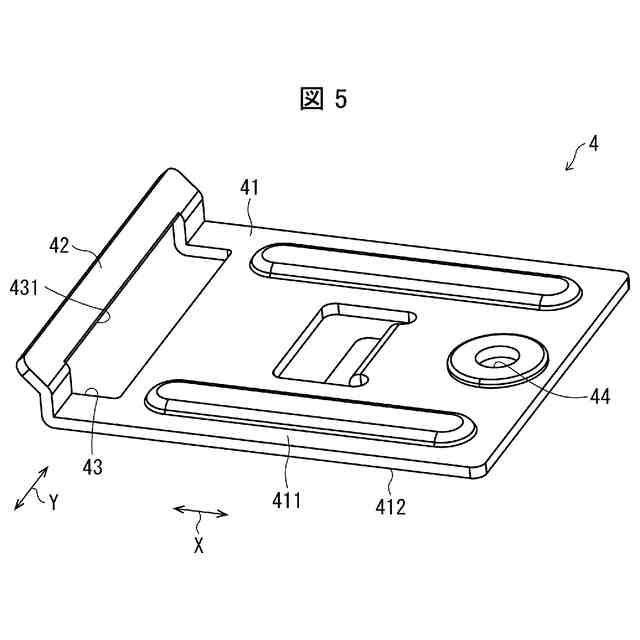

第２係合部の外観の一例を示す斜視図である。
第１係合部と第２係合部との係合状態の一例を示す模式図である。

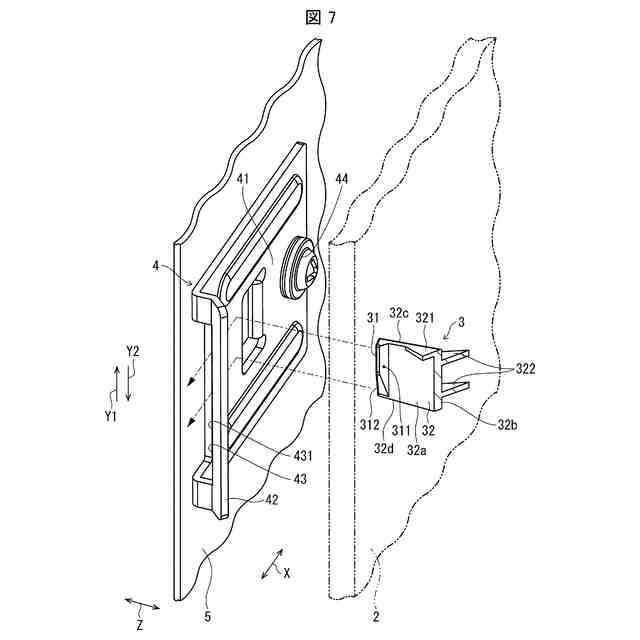

リアカバーを取付ける際の第１係合部と第２係合部との係合を説明する模式図である。

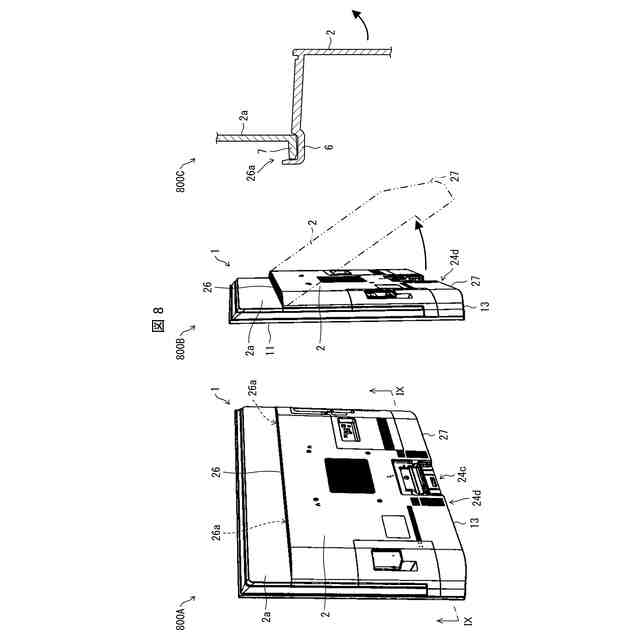

リアカバーの回転移動の一例を説明する模式図である。

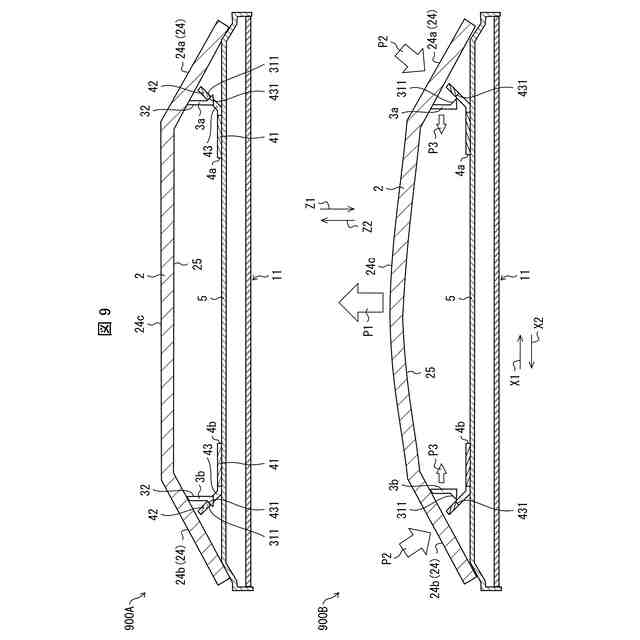

第１係合部の移動の一例を説明する模式図である。
第１係合部の移動の一例を説明する模式図である。
第１係合部の傾斜部の一例を示す図である。
第１係合部の傾斜部について説明する図である。
第１係合部のリブの一例を示す図である。
本発明の実施形態２に係る第２係合部の一例を示す図である。
【発明を実施するための形態】
【０００９】
〔実施形態１〕
以下、本発明の実施形態１について、図面を参照して説明する。なお、以下では、本発明に係る筐体構造を、テレビ受像機に係る表示装置１の筐体１２に適用した例について説明する。ただし、本発明ではこれに限らず、例えば、コンピュータ等の表示装置の筐体についても適用することができる。また、その他の機器、例えば、ＤＶＤレコーダ、ブルーレイディスクレコーダ等の各種レコーダ、サウンドバー等の筐体についても適用可能である。
【００１０】
なお、図面は、説明をより明確にするため、実施態様と比較して、各部の幅、厚さ、形状等について模式的に表す場合があるため、図面における各部の幅、厚さ、形状等は本発明を限定するものではない。
（【００１１】以降は省略されています）
