公開番号
2025103255
公報種別
公開特許公報(A)
公開日
2025-07-09
出願番号
2023220522
出願日
2023-12-27
発明の名称
フィルター装置及び洗濯機又は乾燥機
出願人
株式会社コーワ
代理人
主分類
D06F
39/10 20060101AFI20250702BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約
【課題】 塵埃除去性能に優れ、フィルター体の目詰まりを防ぐことができるフィルター装置を提供する。

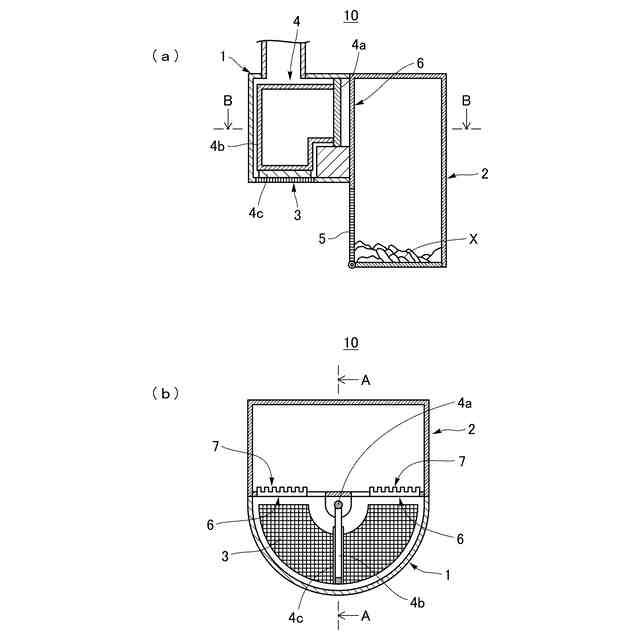

【解決手段】 本体ケース1の内部は、ダストボックス2の内部と連通口6を介して連通し、第1フィルター体3で捕集した塵埃を清掃体4を介してダストボックス2に移送可能であって、第1フィルター体3は、平面視が略半円形状であって、回動軸4aは、略半円形状の第1フィルター体3の中心に位置すると共に、第1ブレード4cの回動始端及び回動終端は、平面視においてダストボックス2側に位置する構成とした。
【選択図】図3
特許請求の範囲
【請求項1】

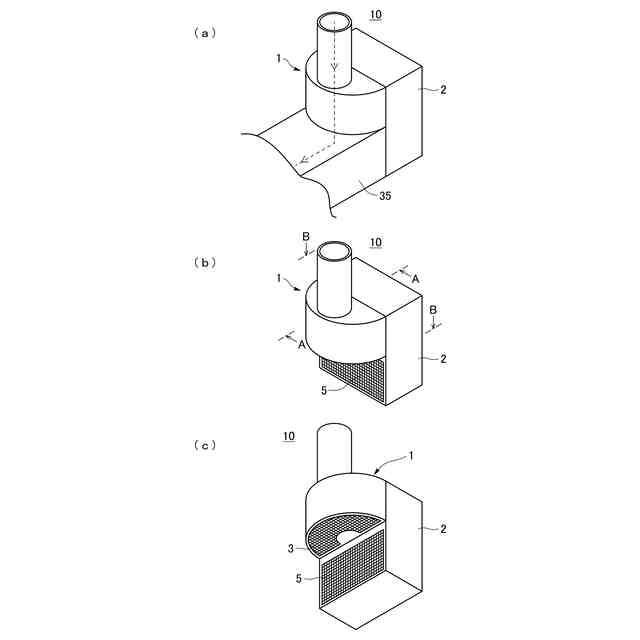

排水口に連通可能に装着される本体ケースと、ダストボックスと、を有するフィルター装置であって、
前記本体ケースは、底面に設けられた第1フィルター体と、該第1フィルター体を清掃する清掃体と、を備え、
前記ダストボックスは、側面に第2フィルター体を備え、

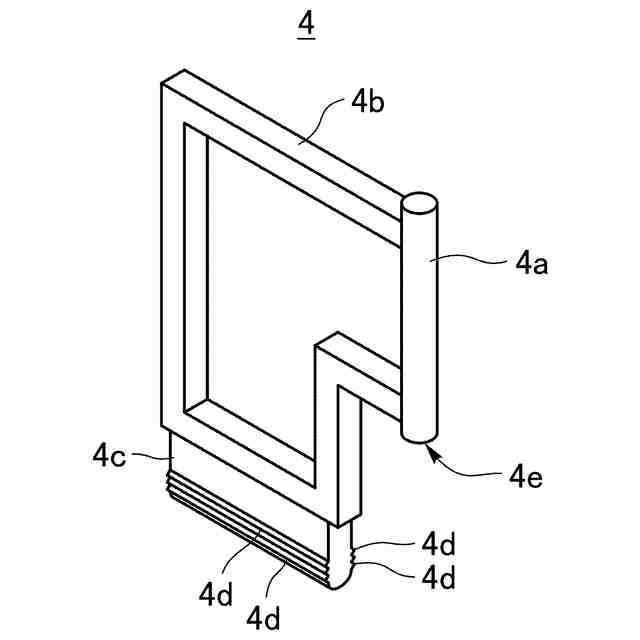

前記清掃体は、駆動源によって回動する回動軸と、該回動軸に固定された清掃体本体と、該清掃体本体に固定され前記第1フィルター体に摺接する第1ブレードとを有し、
前記本体ケースの内部は、前記ダストボックスの内部と連通口を介して連通し、前記第1フィルター体で捕集した塵埃を清掃体を介して前記ダストボックスに移送可能であって、
前記第1フィルター体は、平面視が略半円形状であって、前記回動軸は、前記略半円形状の第1フィルター体の中心に位置すると共に、前記第1ブレードの回動始端及び回動終端は、平面視において前記ダストボックス側に位置するものであり、
前記第1フィルター体と前記第2フィルター体は、排水の通過が可能であって、且つ、前記第1フィルター体及び前記第2フィルター体の目は、マイクロプラスチックを捕集可能な目の大きさであることを特徴とするフィルター装置
続きを表示(約 780 文字)
【請求項2】
ダストボックスは、本体ケースに対して着脱可能に設置されている請求項1に記載のフィルター装置
【請求項3】
回動軸の最下点は、第1フィルター体の表面よりも上方に位置している請求項1又は2に記載のフィルター装置
【請求項4】
第1フィルター体は、本体ケースに対して着脱可能に設置されている請求項1又は2に記載のフィルター装置
【請求項5】
第1フィルター体近傍の連通口の縁部に、第1ブレードに付着した塵埃を除去する除塵体が形成されている請求項1又は2に記載のフィルター装置
【請求項6】
第1フィルター体が形成された本体ケースの底面は、連通口側に向かう傾斜面である請求項1又は2に記載のフィルター装置
【請求項7】

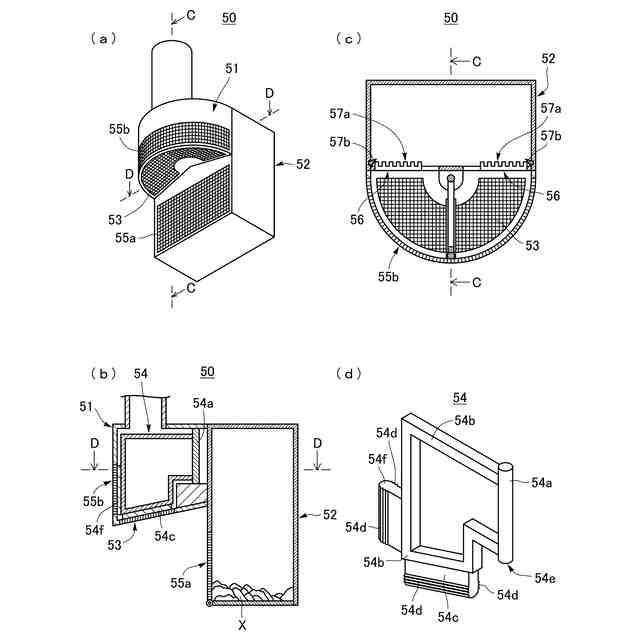

本体ケースの側面に、第3フィルター体が設けられており、清掃体の前記第3フィルター体に摺接する位置に第2ブレードが備えられている請求項1又は2に記載のフィルター装置
【請求項8】
第3フィルター体近傍の連通口の縁部に、第2ブレードに付着した塵埃を除去する除塵体が形成されている請求項7に記載のフィルター装置
【請求項9】

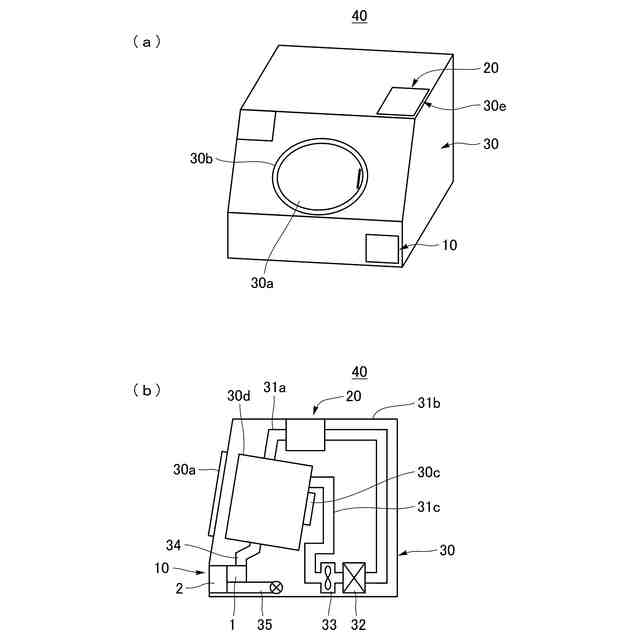

洗濯機本体又は乾燥機本体と、前記洗濯機本体内又は前記乾燥機本体内に設置された、洗濯物を収納する槽体と、洗濯物から発生するマイクロプラスチック等の塵埃を除去する請求項1~8のいずれか1項に記載のフィルター装置と、該フィルター装置と前記槽体とを連通する排水口を備えた機内排水管と、前記フィルター装置に連通し、外部に排水を行う排水管と、を有する洗濯機又は乾燥機
【請求項10】
フィルター装置は、乾燥機本体又は洗濯機本体に対して着脱可能に設置されている請求項9に記載の洗濯機又は乾燥機
発明の詳細な説明
【技術分野】
【0001】
本発明は、フィルターに付着した塵埃を除去するためのフィルター装置と、このフィルター装置を備えた洗濯機又は乾燥機に関するものである。
続きを表示(約 1,900 文字)
【背景技術】
【0002】
従来から洗濯機の排水口に連通可能に設置され、塵埃を捕集、除去するためのリントフィルターが知られている(特許文献1)。
【0003】
特許文献1に記載のリントフィルターは、基台と、前記基台に形成され、流体中のリントを捕集する複数の棒状突起と、前記棒状突起が挿入される挿入孔を備えたカバー体と、を有し、前記カバー体は、前記棒状突起に挿入された状態で、前記棒状突起の根元近傍と先端近傍との間を移動可能であって、前記カバー体を前記棒状突起の根元側から先端側へ移動させることで、捕集したリントを前記棒状突起の先端側へ除去するものであり、前記カバー体は、該カバー体を前記棒状突起の先端近傍に最大限移動させた状態では、前記挿入孔の挿入側開口は、前記棒状突起の先端よりも根元側にあることを特徴としたものである。
【先行技術文献】
【特許文献】
【0004】
特開2019-110985号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかしながら上記特許文献1に記載のリントフィルターでは、近年問題となっているマイクロプラスチックなどの微小な塵埃を除去するのは困難であった。一方、乾燥機の槽体からの排気側に設置されるフィルター清掃装置も知られているが、これを排水側に適用した場合には、フィルター清掃装置に備えられているフィルター体は目が細かいことから、水分を含んだリントによってフィルター体の目詰まりが生じ易くなるという課題があり、フィルター体の目詰まりを防止するためにはフィルター清掃装置の塵埃除去性能を向上させる必要があった。
【0006】
本発明は、前記従来の課題を解決するものであり、塵埃除去性能に優れ、フィルター体の目詰まりを防ぐことができるフィルター装置と、このフィルター装置を備えた洗濯機又は乾燥機を提供することを目的とする。
【課題を解決するための手段】
【0007】
前記従来の課題を解決するために、請求項1の発明は、排水口に連通可能に装着される本体ケースと、ダストボックスと、を有するフィルター装置であって、前記本体ケースは、底面に設けられた第1フィルター体と、該第1フィルター体を清掃する清掃体と、を備え、前記ダストボックスは、側面に第2フィルター体を備え、前記清掃体は、駆動源によって回動する回動軸と、該回動軸に固定された清掃体本体と、該清掃体本体に固定され前記第1フィルター体に摺接する第1ブレードとを有し、前記本体ケースの内部は、前記ダストボックスの内部と連通口を介して連通し、前記第1フィルター体で捕集した塵埃を清掃体を介して前記ダストボックスに移送可能であって、前記第1フィルター体は、平面視が略半円形状であって、前記回動軸は、前記略半円形状の第1フィルター体の中心に位置すると共に、前記第1ブレードの回動始端及び回動終端は、平面視において前記ダストボックス側に位置するものであり、前記第1フィルター体と前記第2フィルター体は、排水の通過が可能であって、且つ、前記第1フィルター体及び前記第2フィルター体の目は、マイクロプラスチックを捕集可能な目の大きさであることを特徴としている。
【0008】

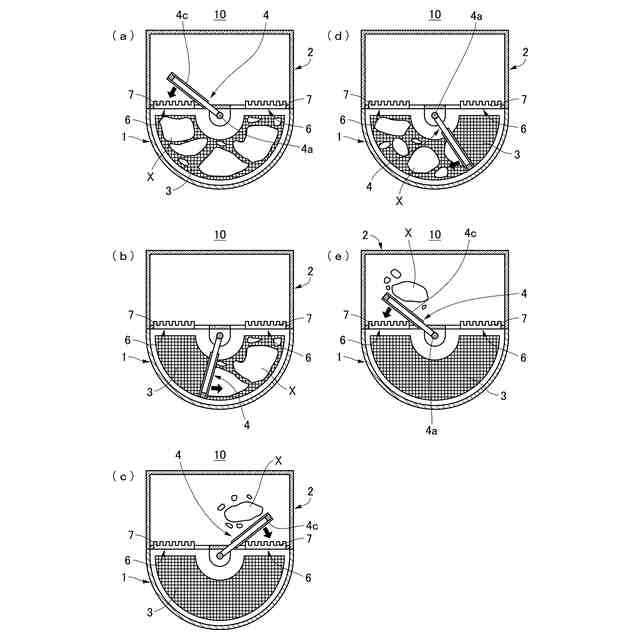

請求項1の発明では、第1フィルター体の平面視が略半円形状であって、回動軸を略半円形状の第1フィルター体の中心に位置する構成としているので、清掃体が往路及び復路において捕集した塵埃を、その都度ダストボックスへ移送及び廃棄することができ、第1フィルター体の目詰まりを防ぐことができる。また、第1ブレードの回動始端及び回動終端は、平面視においてダストボックス側に位置する構成としているので、第1ブレードにリント等の塵埃が付着するのを防ぐことができる。また、第1フィルター体及び第2フィルター体の目は、マイクロプラスチックを捕集可能な目の大きさとしたことによって、排水に混じってマイクロプラスチックが排出されるのを確実に防ぐことができる。
【0009】
請求項2の発明は、請求項1の発明において、ダストボックスは、本体ケースに対して着脱可能に設置されていることを特徴としている。これにより、ダストボックス内に溜まったリントやマイクロプラスチック等の塵埃を簡易に廃棄することができる。
【0010】
請求項3の発明は、請求項1又は2の発明において、回動軸の最下点は、第1フィルター体の表面よりも上方に位置していることを特徴としている。これにより、糸くず等の塵埃が回動軸に付着するのを防ぐことができる。
(【0011】以降は省略されています)
