特許ウォッチ

公開番号2025086296
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023209700
出願日2023-11-27
発明の名称柄印刷壁紙
出願人ダイニック株式会社
代理人
主分類D06N 7/04 20060101AFI20250530BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】防火性能の優れた意匠性の高い壁紙を提供する。
【解決手段】白基調ではない意匠性の高い彩度が主体となる壁紙の上に配置され、隠ぺい性のある白表現が可能となり、かつ防火性能に寄与する有機質量が小さい二酸化チタンを主原料とした白インクを使用することにより、壁紙としての意匠性が向上した。
特許請求の範囲【請求項１】

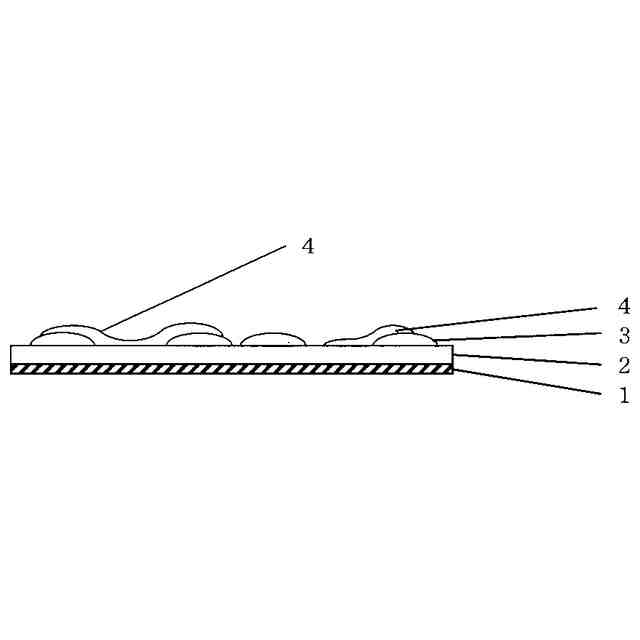

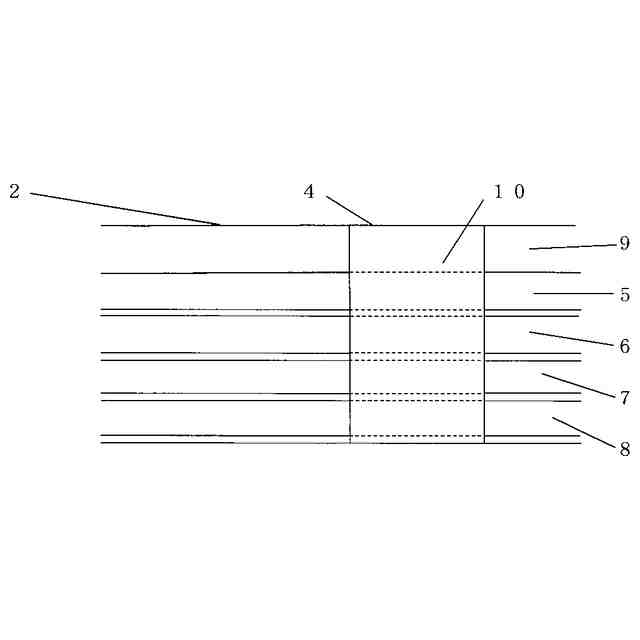

紙を基材とし、少なくとも一方の面にベース層と白インク層が各１層以上塗布されていることを特徴とする壁紙。
続きを表示（約 310 文字）【請求項２】
前記、白インク層が塩化ビニル樹脂、アクリル樹脂、ウレタン樹脂のうち少なくとも１つ以上の合成樹脂と、二酸化チタンにより構成されていることを特徴とする請求項１に記載の壁紙。
【請求項３】
防火認定条件を満足することを特徴とする請求項１または２に記載の壁紙。
【請求項４】
前記、請求項１から３のいずれかに記載の壁紙に使用される白インク層を構成するための塗料。
【請求項５】
請求項１から３のいずれか１項に記載される壁紙の製造方法であって、前記塗料を表層に印刷することにより、防火認定条件を満足できる壁紙を作成することを特徴とする壁紙の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防火性能を損なわずに高い意匠性を付与できる壁紙に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
建築物の内壁には、壁紙が施工されることも多く、昨今は白基調の壁紙のみならず意匠性の高い彩度のある壁紙も提案されている。しかし、彩度の有無を問わず積層の表面側に白表現を重ね配置されるような意匠表現の場合、塗膜の厚み増による重量増加や白表現の隠ぺい性の不足による意匠性の制限等、問題があった。
【０００３】
意匠性表現の為に塩化ビニル樹脂塗料の積層による白表現も可能であるが塗膜の厚み増によって有機質量増加による防火性能が低下するという問題もあった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－６３１６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
意匠性の高い壁紙表現において表層側に配置される白表現の層が薄膜であっても塗膜に隠ぺい性があることが望まれていた。
また、建築基準法に基づいて、壁装材としての壁紙については不燃性能、又は準不燃性能を有する防火性能の優れた素材を使用することが義務付けられている。このような観点から、壁紙の構成においては有機質量をできるだけ小さく設計する必要があった。
【０００６】
既存の壁紙においての白表現は二酸化チタンで着色した塩化ビニル樹脂塗料を使用する事が一般的であった。従って、従来の白表現は、上層の化粧層で塗布しない部分を設け、白色のベース層が露出した部分を残す処理を行うか、又は化粧層の上に更に白色塩化ビニル樹脂塗料をロータリースクリーン印刷する必要があった。
【０００７】
前者は白を表面側に塗り重ねた質感を持つ意匠が遠近感的に表現しづらいという欠点が、後者は総塗膜厚みが大きくなる事で、壁紙全体としての有機質量を小さくすることができない為に、防火性能を満足する為の有機質量の制限を超えてしまう欠点が存在した。
【０００８】
従って、本発明の目的は、意匠性の高い壁紙であっても有機質量を小さくすることで防火性能の優れた壁紙及びその製造方法を提供することにある。
【課題を解決するための手段】
【０００９】
本発明者は、上記目的を達成すべく鋭意研究を重ねた結果、有機質量が小さくかつ十分な隠ぺい性を発揮した白インクを使用することにより、更に意匠性の高い表現を可能にできることを見出し、本発明を完成するに至った。
【発明の効果】
【００１０】
本発明によれば、従来は存在しなかった彩度のある層の上に配置される隠ぺい性のある白表現が可能で、かつ防火性能の優れた壁紙を提供することができる。

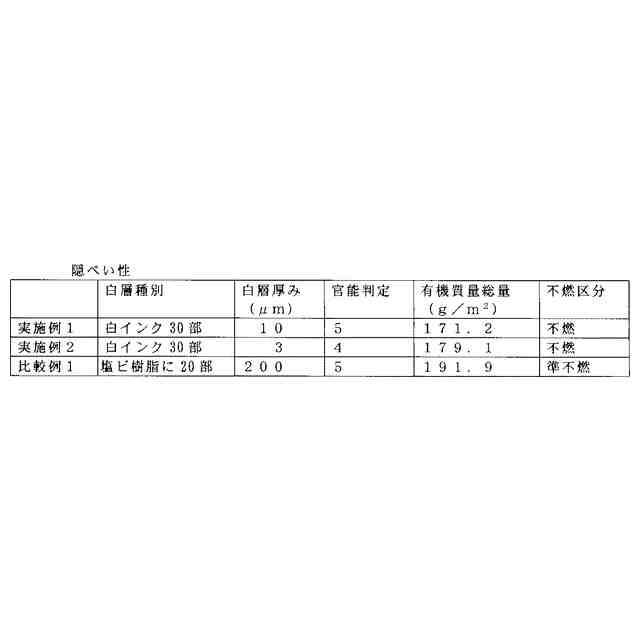

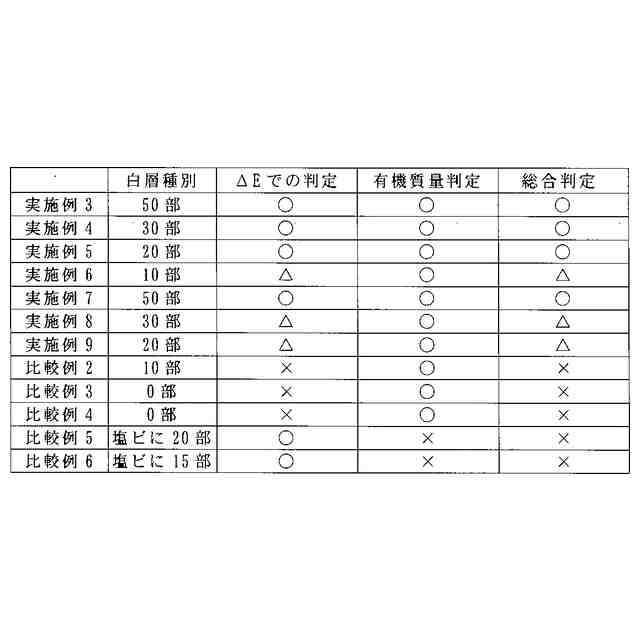

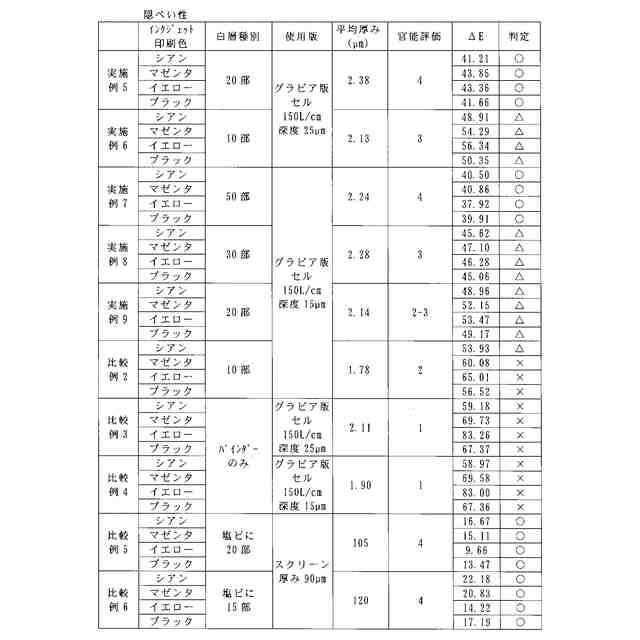

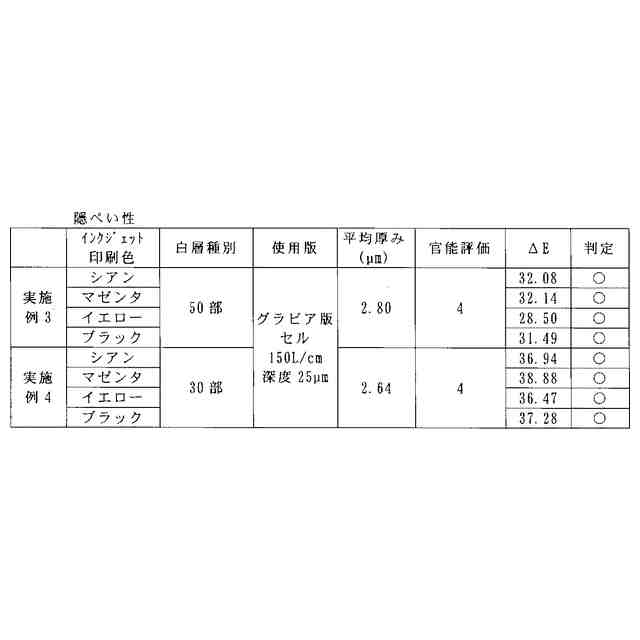

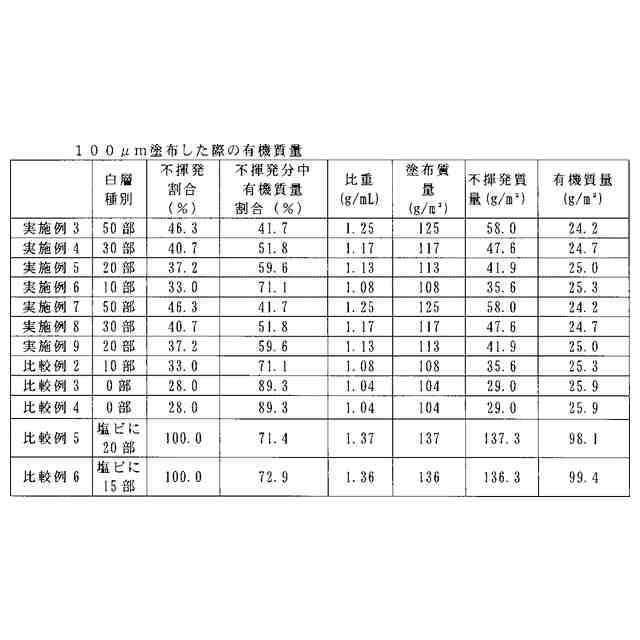

（【００１１】以降は省略されています）

関連特許
