特許ウォッチ

公開番号2025035461
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023142513
出願日2023-09-01
発明の名称洗濯用具
出願人ライオン株式会社
代理人個人,個人,個人
主分類D06F 35/00 20060101AFI20250306BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】被洗物から剥離した土砂等の洗濯槽への流出を防止し、かつ被洗物への土砂等の再付着を防止できる洗濯用具。
【解決手段】布地の壁部20で囲まれた内部が収容室とされ、開閉可能な口部12を有する袋状の本体10を有し、壁部20は、第一の層と、第一の層よりも収容室側に位置する第二の層を有し、第一の層の平均繊維間空隙面積は、15,000μm²以上60,000μm²未満であり、第二の層の平均繊維間空隙面積は、60,000μm²以上150,000μm²未満であり、壁部20は、第二の層よりも前記収容室側に、第二の層よりも平均繊維間空隙面積の小さな層を有しないことよりなる。
【選択図】図1
特許請求の範囲【請求項１】
布地の壁部で囲まれた内部が収容室とされ、開閉可能な口部を有する袋状の本体を有し、
前記壁部は、第一の層と、前記第一の層よりも前記収容室側に位置する第二の層を有し、
前記第一の層の平均繊維間空隙面積は、１５，０００μｍ
２
以上６０，０００μｍ
２
未満であり、
前記第二の層の平均繊維間空隙面積は、６０，０００μｍ
２
以上１５０，０００μｍ
２
未満であり、
前記壁部は、前記第二の層よりも前記収容室側に、前記第二の層よりも平均繊維間空隙面積の小さい層を有しない、洗濯用具。
続きを表示（約 430 文字）【請求項２】
前記第一の層の目付は、４５～６０ｇ／ｍ
２
であり、
前記第二の層の目付は、２０～４０ｇ／ｍ
２
である、請求項１に記載の洗濯用具。
【請求項３】
前記第一の層の平均繊維間距離は、１１０～３００μｍであり、
前記第二の層の平均繊維間距離は、２５０～２９０μｍである、請求項１又は２に記載の洗濯用具。
【請求項４】
前記壁部は、前記第二の層よりも前記収容室側に位置する第三の層を有し、
前記第三の層の平均繊維間空隙面積は、１５０，０００μｍ
２
以上である、請求項１に記載の洗濯用具。
【請求項５】
前記第三の層の目付は、１５～４５ｇ／ｍ
２
である、請求項４に記載の洗濯用具。
【請求項６】
前記第三の層の平均繊維間距離は、９００～３，３００μｍである、請求項４又は５に記載の洗濯用具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯用具に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
運動靴、上履き、スリッパ等、水洗いができる靴類を洗濯機で洗濯したいという要求がある。しかし、靴類を単に洗濯機で洗濯すると、被洗物である靴類が洗濯槽に衝突して、靴類が損傷するおそれがある。加えて、靴類を単に洗濯機で洗濯すると、靴類に付着していた砂や土等（土砂）が洗濯槽に残留する、という問題がある。
こうした問題に対して、特許文献１には、特定の繊維間距離の袋体を有し、袋体には、弾性体のバッグ体が内装され又は外装された靴類の洗濯用具が提案されている。特許文献１の発明によれば、洗濯時の靴類の破損の防止と、洗濯槽への土砂の流出の防止を図っている。
また、特許文献２には、通水性ネットと靴収納容器と弾性浮き機構と靴外摩擦洗浄機構と靴内摩擦洗浄機構と内部摩擦洗浄機構固定部とを有する洗濯用具が提案されている。特許文献２の発明によれば、洗浄効果の向上と、洗濯時の靴類及び洗濯槽の破損の防止とが図られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３４２８９０号公報
特開２００３－０３８８９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術では、洗濯中に靴類から剥離した土砂等の粒子汚れ（以下、総じて「土砂等」ということがある）が被洗物である靴類に再付着して、期待する洗浄効果を得られないという問題があった。加えて、靴類に付着していた土砂等の洗濯槽への流出を防止したいという要求がある。
そこで、本発明は、被洗物から剥離した土砂等の洗濯槽への流出を防止し、かつ被洗物への土砂等の再付着を防止できる洗濯用具を目的とする。
【課題を解決するための手段】
【０００５】
本発明は以下の態様を有する。
＜１＞
布地の壁部で囲まれた内部が収容室とされ、開閉可能な口部を有する袋状の本体を有し、
前記壁部は、第一の層と、前記第一の層よりも前記収容室側に位置する第二の層を有し、
前記第一の層の平均繊維間空隙面積は、１５，０００μｍ
２
以上６０，０００μｍ
２
未満であり、
前記第二の層の平均繊維間空隙面積は、６０，０００μｍ
２
以上１５０，０００μｍ
２
未満であり、
前記壁部は、前記第二の層よりも前記収容室側に、前記第二の層よりも平均繊維間空隙面積の小さい層を有しない、洗濯用具。
＜２＞
前記第一の層の目付は、４５～６０ｇ／ｍ
２
であり、
前記第二の層の目付は、２０～４０ｇ／ｍ
２
である、＜１＞に記載の洗濯用具。
＜３＞
前記第一の層の平均繊維間距離は、１１０～３００μｍであり、
前記第二の層の平均繊維間距離は、２５０～２９０μｍである、＜１＞又は＜２＞に記載の洗濯用具。
＜４＞
前記壁部は、前記第二の層よりも前記収容室側に位置する第三の層を有し、
前記第三の層の平均繊維間空隙面積は、１５０，０００μｍ
２
以上である、＜１＞に記載の洗濯用具。
＜５＞
前記第三の層の目付は、１５～４５ｇ／ｍ
２
である、＜４＞に記載の洗濯用具。
＜６＞
前記第三の層の平均繊維間距離は、９００～３，３００μｍである、＜４＞又は＜５＞に記載の洗濯用具。
【発明の効果】
【０００６】
本発明の洗濯用具によれば、被洗物から剥離した土砂等の洗濯槽への流出を防止し、かつ被洗物への土砂等の再付着を防止できる。
【図面の簡単な説明】
【０００７】

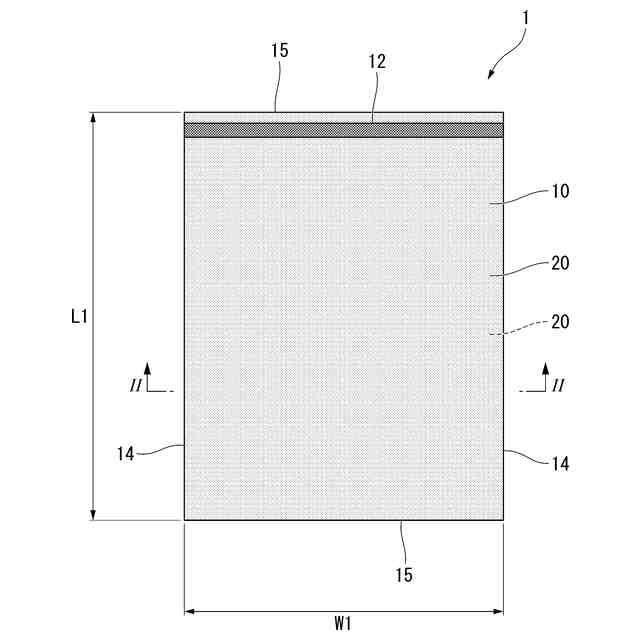

本発明の一実施形態に係る洗濯用具の正面図である。

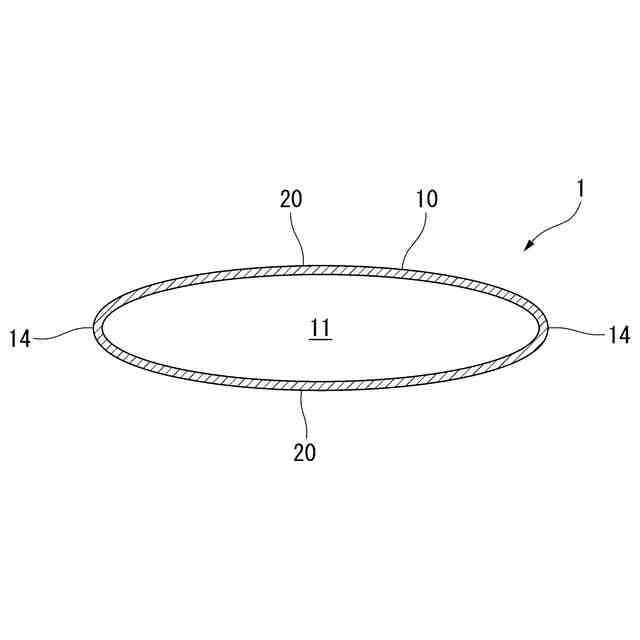

図１のＩＩ－ＩＩ端面図である。

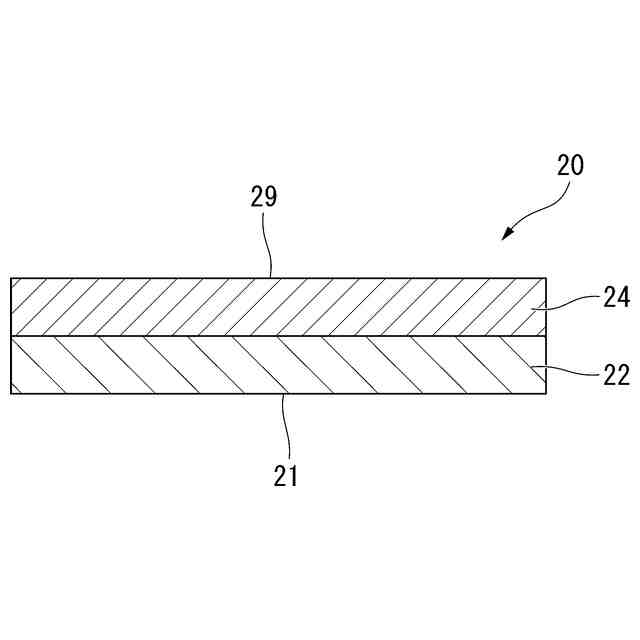

本発明の一実施形態に係る洗濯用具の壁部の断面図である。

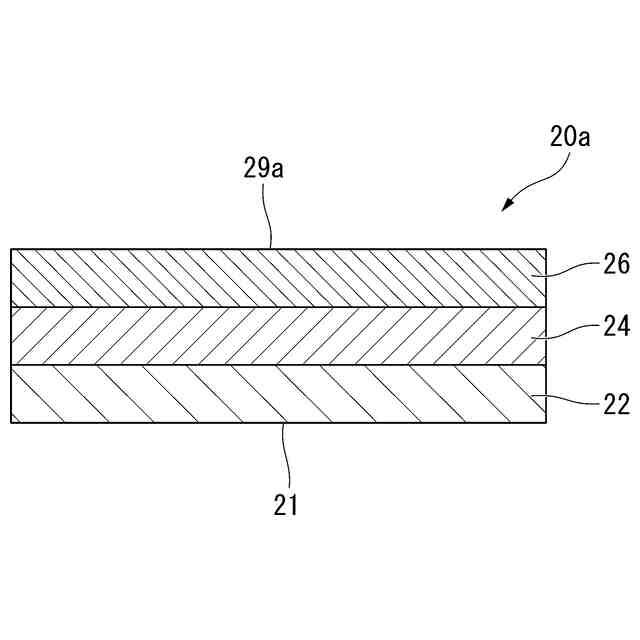

本発明の一実施形態に係る洗濯用具の壁部の断面図である。
【発明を実施するための形態】
【０００８】
（洗濯用具）
本発明の洗濯用具は、いわゆる洗濯用メッシュ袋であり、袋状の本体を有する。以下、本発明の洗濯用具について、図面を参照して説明する。
【０００９】
図１の洗濯用具１は、平袋の本体１０を有する。本体１０は、正面視で、一方を長手とする四角形である。
本体１０は、正面視四角形で、対向する一対の壁部２０，２０を有する。一対の壁部２０は、長手方向の両端縁１５と短手方向の両端縁１４とで接合し、内部に収容室１１を形成している（図２）。収容室１１は、被洗物を収容する空間である。
本体１０は、長手方向の一方の端縁１５寄りに、開閉可能な口部１２を有している。
【００１０】
本実施形態において、端縁１４は、１枚の布地を折り曲げた折曲縁でもよいし、対向する壁部２０同士が貼り合わされ、又は縫い合わされて、形成されていてもよい。
同様に、本実施形態において、端縁１５は、折曲縁でもよいし、対向する壁部２０同士が貼り合わされ、又は縫い合わされて、形成されていてもよい。
（【００１１】以降は省略されています）
