公開番号2025068547
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023187191
出願日2023-10-16
発明の名称物干し竿用ハンガー固定具
出願人個人
代理人
主分類D06F 57/00 20060101AFI20250421BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】屋外で複数ハンガーに掛けた洗濯物を物干し竿に掛けて干す際に、やや強い風を受けた時にハンガーが物干し竿の片側に追いやられ重なって乾きが悪くなるのを防ぐめ、多少の風ではハンガーが移動しないようにする商品を提供する。
【解決手段】流通する物干し竿の直径に合わせて本体フック部1のサイズを定め、物干し竿に掛けた状態でフック部1の下部より下に伸ばした本体吊り下げ部2にはハンガー用穴5と物干し竿に固定させるための固定用ヒンジ3とそれを作用させるコイルバネ4を装着することにより想定した物干し竿6を押さえつけて固定させ、ハンガー用穴5に掛けたハンガーは多少の風では移動しないようにできる。
【選択図】図1
特許請求の範囲【請求項１】
想定した物干し竿（６）本体フック部１を吊り下げ、その下部より垂直に下方向に伸ばした本体吊り下げ部２に洗濯物用のハンガーを掛けるためのハンガー用穴（５）を開け、想定した物干し竿（６）側に押さえつけて固定させる固定用ヒンジ（３）と、それを作動させる弾性材を装着した物干し竿用ハンガー固定具。
続きを表示（約 150 文字）【請求項２】
前記ハンガー固定具はコイルバネ４などの弾性材を施した固定用ヒンジ（３）の稼働する範囲で物干し竿を押さえつけることができるので、想定した物干し竿（６）より振り出し型などの影響で想定より８割ほど小さい直径の物干し竿（７）にも装着できることを特徴とする請求項１に記載のハンガー固定具。

発明の詳細な説明【技術分野】
【０００１】
本発明は洗濯物をハンガーに吊るし、物干し竿に掛けた際に強風によりハンガーが移動したり外れたりするのを防ぐ物干し竿用ハンガー固定具である。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、物干し竿に掛けたハンガーが風によって移動してしまうのを防ぐため、掛けたハンガーの上部を先が割れた洗濯ハサミで挟んで固定させる方法や樹脂成型で対象となる物干し竿の直径に合わせてフック形状を成型し、その下部にはハンガーをかける穴を施したものがあり、物干し竿に吊り下げる際は弾力のある樹脂のフック部を押し広げて物干し竿に掛けて固定させているものなどがある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は屋外でハンガーに掛けた洗濯物を複数物干し竿に掛けた後に、やや強い風を受けてハンガーが物干し竿の片側に追いやられ重なってしまい乾きが悪くなるのを防ぐため、多少の風ではハンガーが移動しないようにする洗濯物用ハンガーの固定装置を提供する。
【０００４】
本発明は市場に多く出回っている物干し竿を想定し、その直径に丁度合わせるものとするが、その際に振り出し型の物干し竿のように直径サイズが途中で小さく変化するものに対応させるため、設定した物干し竿の直径より８割ほど小さい直径にも対応できるものとする。
【０００５】
本発明は屋外に設置された物干し竿に対しても常時、物干し竿に設置しておくことを可能として、ハンガーに掛けた洗濯物を素早く干したり取り込めたりすることができるものとする。
【課題を解決するための手段】
【０００６】
本発明は市場に多く出回っている物干し竿を想定し、その直径に丁度合わせるように本体フック部１のサイズを決めるものとし、想定した物干し竿６に装着する際はコイルバネ４などの弾性材を介した固定用ヒンジ３を図２（ア）の方向に押し下げて想定した物干し竿６に掛け、固定用ヒンジ３を離すことにより図３（ウ）の方向に向かわせて固定させる。
【０００７】
本発明はコイルバネ４の作用で固定用ヒンジ３を想定した物干し竿６に押さえつけることで固定させており、図３（ウ）に示すように固定用ヒンジ３が接する位置であれば振り出し型のように想定より８割ほど小さい直径の物干し竿７にも対応できるものとする。
【０００８】
本発明は屋外に設置された想定した物干し竿６に対して常時取り付けたままでも可能にするため、錆びや風雨に耐えられる対候性と耐久性を兼ね備えた素材の物で製作する。
【発明の効果】
【０００９】
本発明は屋外に常時設置されることを想定し、風雨に耐えられる対候性と耐久性を兼ね備えた素材の物で製作されることから、あらかじめ本発明を物干し竿の任意の位置に複数個設置しておくことで素早く洗濯物を干すこが可能となる。
【図面の簡単な説明】
【００１０】

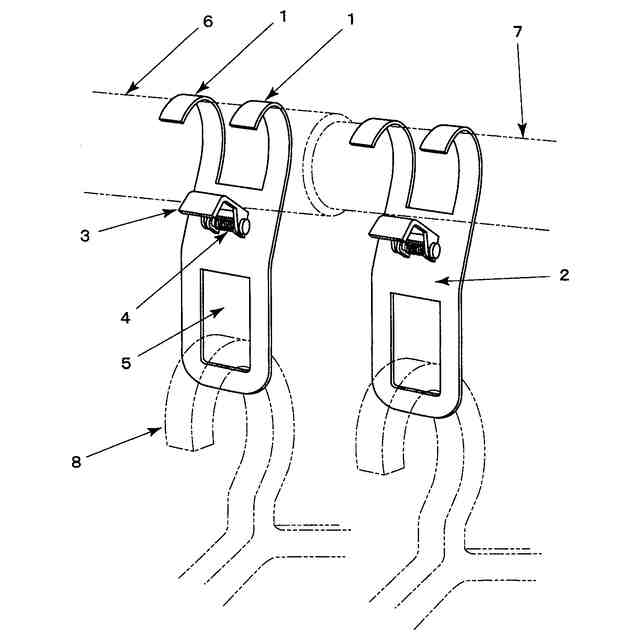

本発明を物干し竿に設置した際の斜視図である。

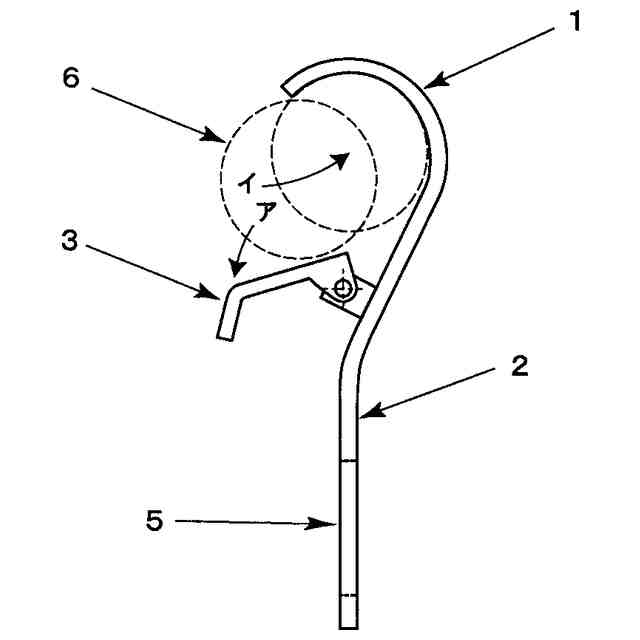

本発明を物干し竿に装着する方法を示す。

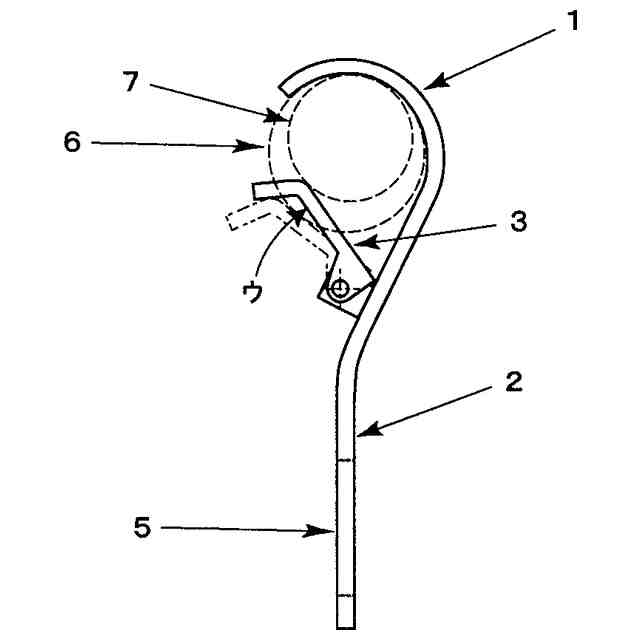

本発明が物干し竿に固定されている状態を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
