公開番号2025054491
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023163554
出願日2023-09-26
発明の名称二軸非噛合い押出機用スクリュ及び二軸非噛合い押出機
出願人株式会社日本製鋼所
代理人弁理士法人筒井国際特許事務所
主分類B29C 48/40 20190101AFI20250331BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】二軸非噛合い押出機のシリンダ内における溶融樹脂の滞留を抑制する。
【解決手段】一実施の施形態によれば、スクリュ14は、フライト断面形状が異なる上段側スクリュ部分31および下段側スクリュ部分32を有し、下段側スクリュ部分32のフライト断面形状の曲率半径は、上段側スクリュ部分31のフライト断面形状の曲率半径よりも大きい。
【選択図】図4
特許請求の範囲【請求項１】
以下を含む、二軸非噛合い押出機用スクリュ：
第１のフライト断面形状を有する上段側スクリュ部分；および
第２のフライト断面形状を有する下段側スクリュ部分、
ここで、
前記第２のフライト断面形状の曲率半径は、前記第１のフライト断面形状の曲率半径よりも大きい。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の二軸非噛合い押出機用スクリュにおいて、
前記上段側スクリュ部分および前記下段側スクリュ部分に、シャフト部分の外周面から前記シャフト部分の径方向外側に向かって突出し、前記シャフト部分の軸方向に沿って螺旋状に延びるフライトが設けられ、
前記フライトは、前記シャフト部分の前記外周面から立ち上がる上流側側面および下流側側面を有し、
前記上流側側面および前記下流側側面は、前記シャフト部分の前記外周面に連接する円弧部を含み、
前記下段側スクリュ部分に設けられている前記フライトの前記円弧部の曲率半径は、前記上段側スクリュ部分に設けられている前記フライトの前記円弧部の曲率半径よりも大きい、二軸非噛合い押出機用スクリュ。
【請求項３】
請求項１に記載の二軸非噛合い押出機用スクリュにおいて、
混練調整部分を有し、
軸方向で前記混練調整部分の一側に前記上段側スクリュ部分が設けられ、軸方向で前記混練調整部分の他側に前記下段側スクリュ部分が設けられている、二軸非噛合い押出機用スクリュ。
【請求項４】
請求項１に記載の二軸非噛合い押出機用スクリュにおいて、
前記第２のフライト断面形状の曲率半径は、前記第１のフライト断面形状の曲率半径の2.0倍以上5.0倍以下である、二軸非噛合い押出機用スクリュ。
【請求項５】
請求項１に記載の二軸非噛合い押出機用スクリュにおいて、
前記第２のフライト断面形状の曲率半径は、フライトの外径の0.2倍以上0.3倍以下である、二軸非噛合い押出機用スクリュ。
【請求項６】
以下を含む、二軸非噛合い押出機：
シリンダ；および
前記シリンダ内に配置されたスクリュ、
ここで、
前記スクリュは、
第１のフライト断面形状を有する上段側スクリュ部分と第２のフライト断面形状を有する下段側スクリュ部分とを有し、
前記第２のフライト断面形状の曲率半径は、前記第１のフライト断面形状の曲率半径よりも大きい。
【請求項７】
請求項６に記載の二軸非噛合い押出機において、
前記第２のフライト断面形状の曲率半径は、前記第１のフライト断面形状の曲率半径の2.0倍以上5.0倍以下である、二軸非噛合い押出機。
【請求項８】
請求項６に記載の二軸非噛合い押出機において、
前記スクリュは、前記シリンダ内に供給されたポリエチレンを混練しながら搬送する、二軸非噛合い押出機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、二軸非噛合い押出機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
溶融樹脂を押し出す押出機が知られている。押出機は、樹脂ペレットを製造する造粒機を構成し得る。特許文献１には、押出機と、押出機から押し出された溶融樹脂を切断する切断機とを有する造粒機が記載されている。
【０００３】
押出機は、原料樹脂が供給されるシリンダと、シリンダ内で回転駆動されるスクリュとを有している。シリンダ内に供給された原料樹脂は、シリンダ内で溶融され、スクリュによって混練されつつ搬送される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０７１８８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
二軸非噛合い押出機のシリンダ内に溶融樹脂が滞留しないことが求められる。
【０００６】
その他の課題と新規な特徴は、本明細書の記述および添付図面から明らかになるであろう。
【課題を解決するための手段】
【０００７】
一実施の形態によれば、二軸非噛合い押出機用スクリュは、第１のフライト断面形状を有する上段側スクリュ部分および第２のフライト断面形状を有する下段側スクリュ部分を有する。そして、第２のフライト断面形状の曲率半径は、第１のフライト断面形状の曲率半径よりも大きい。
【発明の効果】
【０００８】
一実施の形態によれば、二軸非噛合い押出機のシリンダ内における溶融樹脂の滞留が抑制される。
【図面の簡単な説明】
【０００９】

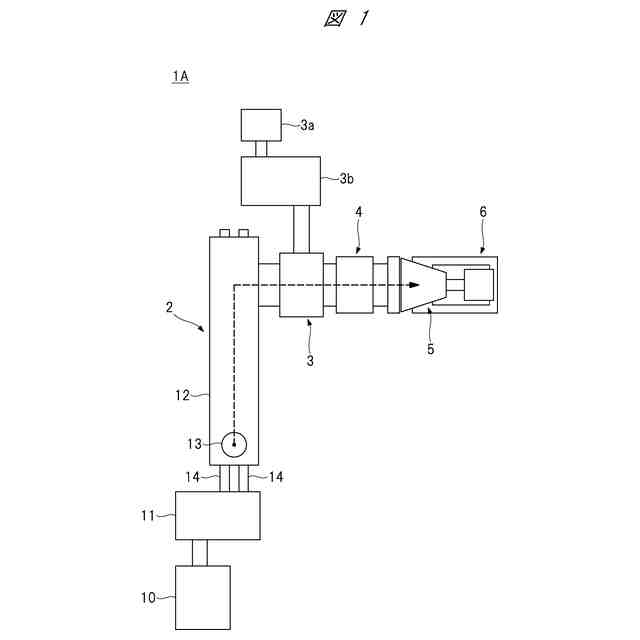

一実施の形態に係る造粒機の構成を示す模式図である。

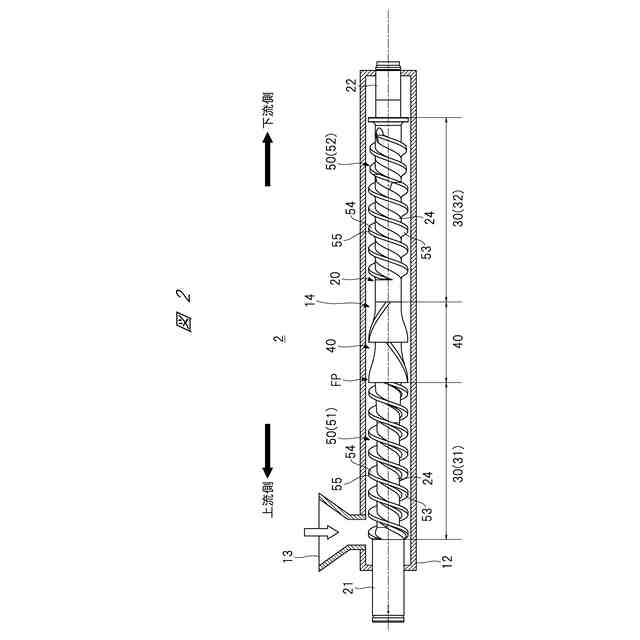

一実施の形態に係る押出機の構造を示す断面図である。

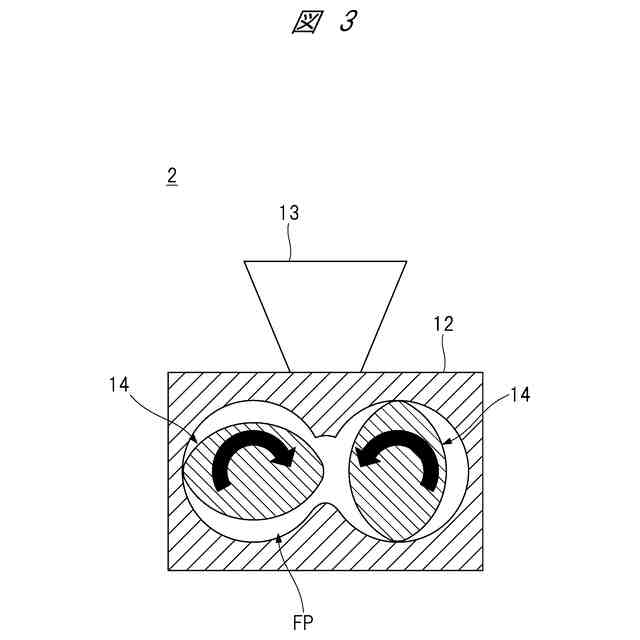

一実施の形態に係る押出機の構造を示す他の断面図である。

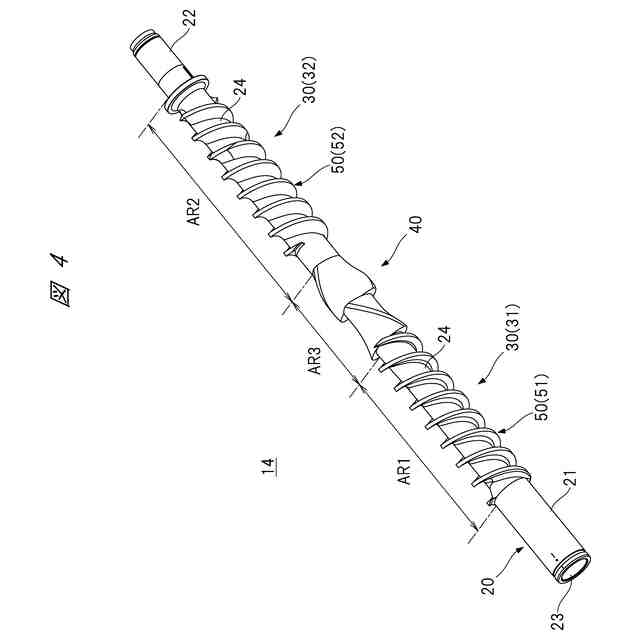

一実施の形態に係るスクリュの外観を示す斜視図である。

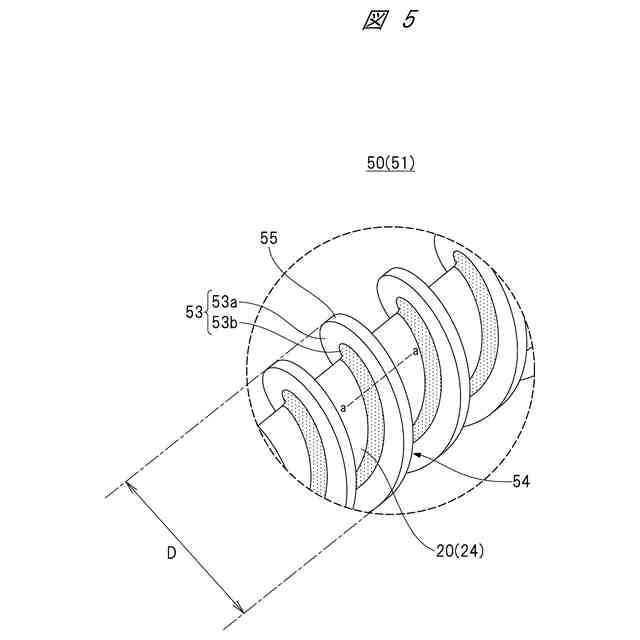

一実施の形態に係る上段側フライトの一部を拡大して示す斜視図である。

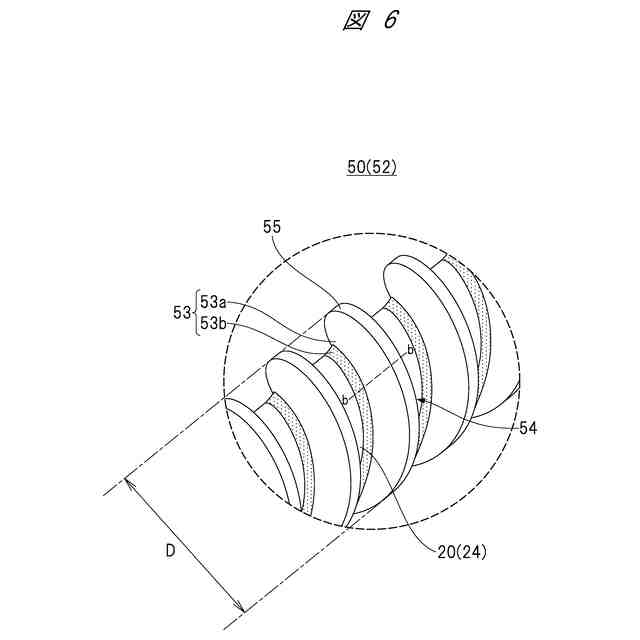

一実施の形態に係る下段側フライトの一部を拡大して示す斜視図である。
図５中のａ－ａ線に沿う上段側フライトの部分断面図である。

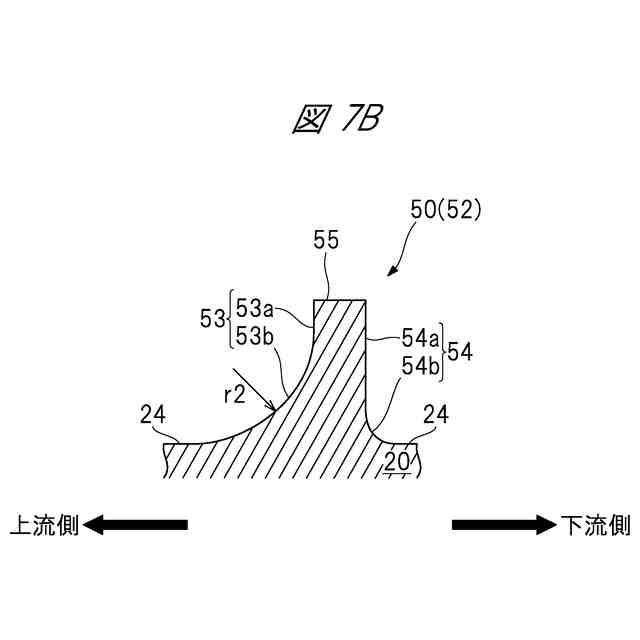

図６中のｂ－ｂ線に沿う下段側フライトの部分断面図である。

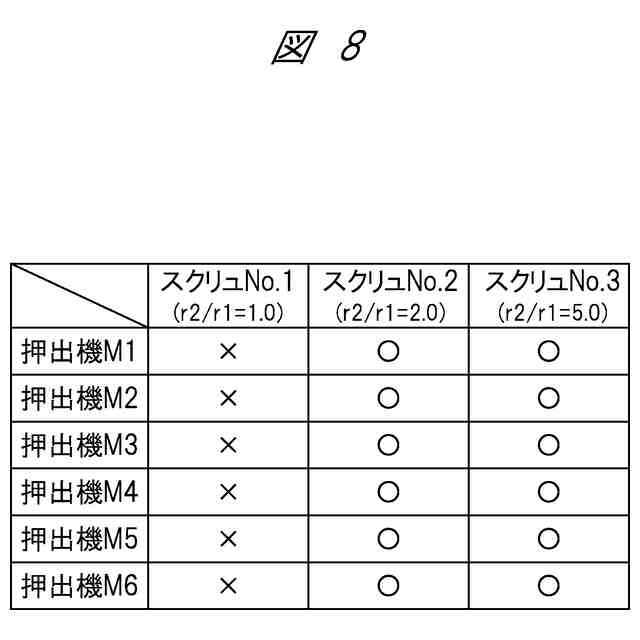

比較試験の結果を示す表である。
【発明を実施するための形態】
【００１０】
以下、一実施の形態について図面に基づいて詳細に説明する。なお、実施の形態を説明するための全図において、同一または実質的に同一の機能を有する部材や機器には同一の符号を付す。また、一度説明した部材や機器については、原則として繰り返しの説明は行わない。
（【００１１】以降は省略されています）
