公開番号2025053959
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163101
出願日2023-09-26
発明の名称荷物収納庫用の錠前装置
出願人株式会社日乃本錠前
代理人弁理士法人英知国際特許商標事務所
主分類E05B 65/00 20060101AFI20250331BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】操作性及び耐久性に優れた荷物収納庫用の錠前装置を提供する。
【解決手段】荷物収納庫の扉に設けられる荷物収納庫用の錠前装置1であって、筐体2と、シリンダー錠と、を備え、シリンダー錠は、第1の位置と第2の位置との間で回動操作可能に構成された操作つまみ4と、内筒5と、外筒7と、回動規制部と、施錠部材8と、を有し、回動規制部は、操作つまみ4が、第1の位置から第2の位置に回動操作される場合には、所定の鍵を使用することなく外筒7に対する内筒5の回動を許容し、操作つまみ4が、第2の位置から第1の位置に回動操作される場合には、外筒7に対する内筒5の回動を規制する。
【選択図】図10
特許請求の範囲【請求項１】
荷物収納庫の扉に設けられる荷物収納庫用の錠前装置であって、
前記扉に取り付け可能な筐体と、
前記筐体に装着されるとともに、所定の鍵により解錠されるシリンダー錠と、
を備え、
前記シリンダー錠は、
鍵を挿通する鍵挿通孔を有するとともに、手動により第１の位置と第２の位置との間で回動操作可能に構成された操作つまみと、
前記操作つまみと一体的に回動可能に設けられた内筒と、
前記内筒を相対回動可能に収容保持する外筒と、
前記外筒に対する前記内筒の相対回動を規制する回動規制部と、
前記内筒と一体的に回動可能に設けられるとともに、前記操作つまみが前記第１の位置に位置する場合に解錠状態となり、前記操作つまみが前記第２の位置に位置する場合に施錠状態となる施錠部材と、
を有し、
前記回動規制部は、
前記操作つまみが、前記第１の位置から前記第２の位置に回動操作される場合には、前記所定の鍵を使用することなく前記外筒に対する前記内筒の回動を許容し、
前記操作つまみが、前記第２の位置から前記第１の位置に回動操作される場合には、前記外筒に対する前記内筒の回動を規制する
ことを特徴とする荷物収納庫用の錠前装置。
続きを表示（約 580 文字）【請求項２】
前記回動規制部は、前記鍵挿通孔への前記所定の鍵の挿入に応じて、前記外筒に対する前記内筒の回動の規制を解除する
ことを特徴とする請求項１記載の荷物収納庫用の錠前装置。
【請求項３】
前記回動規制部は、
前記内筒の軸方向と交差する交差方向に移動可能に設けられるとともに、弾性部材により前記外筒の内周面側に付勢される規制部材と、
前記外筒の内周面に形成される凹部であって、前記操作つまみが前記第１の位置に位置する場合に、前記規制部材の一部を受容する第１受容凹部と、
前記外筒の内周面に形成される凹部であって、前記操作つまみが前記第２の位置に位置する場合に、前記規制部材の一部を受容する第２受容凹部と、
を含み構成され、
前記第１受容凹部には、前記操作つまみの前記第１の位置から前記第２の位置への回動操作に伴い、前記第１受容凹部内に受容した前記規制部材の一部を、前記弾性部材の付勢力に抗して、前記第２受容凹部に向けて案内する傾斜状の傾斜案内面が形成されている
ことを特徴とする請求項２記載の荷物収納庫用の錠前装置。
【請求項４】
前記傾斜案内面は、前記第２受容凹部の端縁に連続する湾曲面に形成されている
ことを特徴とする請求項３記載の荷物収納庫用の錠前装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、錠前装置に関し、特に、宅配業者等の配送者より配送された荷物を収納保管する荷物収納庫用の錠前装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、戸建住宅などに、宅配業者等の配送者により配送された荷物を受け取るための宅配ボックスを設置するケースが増えている。このような宅配ボックスとして、扉と、扉の電気錠と、電気錠の施錠および解錠を制御する制御回路と、電力を供給する電源と、を備える収納箱が従来技術として知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０５６７７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記従来技術の収納箱においては、電源からの電力を用いて電気錠の施錠及び解錠を制御するものである。したがって、例えば、電源の電力不足により電気錠に電力が供給されない場合や、雨水の浸入、扉開閉時の衝撃等による電気錠の作動不良が生じた場合には、電気錠の施錠及び解錠を行うことができないという問題があった。また、電気錠の施錠及び解錠のための操作が複雑であるため、操作に不慣れな宅配業者等の配送者が電気錠の施錠操作に手間取る問題もあった。
【０００５】
本発明は、上述の事情に鑑みてなされたものであって、宅配業者等の配送者より配送された荷物を収納保管する荷物収納庫用の錠前装置として、操作性及び耐久性に優れた錠前装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
このような課題に鑑みて、本発明の一つは、以下の構成を具備するものである。
荷物収納庫の扉に設けられる荷物収納庫用の錠前装置であって、前記扉に取り付け可能な筐体と、前記筐体に装着されるとともに、所定の鍵により解錠されるシリンダー錠と、を備え、前記シリンダー錠は、鍵を挿通する鍵挿通孔を有するとともに、手動により第１の位置と第２の位置との間で回動操作可能に構成された操作つまみと、前記操作つまみと一体的に回動可能に設けられた内筒と、前記内筒を相対回動可能に収容保持する外筒と、前記外筒に対する前記内筒の相対回動を規制する回動規制部と、前記内筒と一体的に回動可能に設けられるとともに、前記操作つまみが前記第１の位置に位置する場合に解錠状態となり、前記操作つまみが前記第２の位置に位置する場合に施錠状態となる施錠部材と、を有し、前記回動規制部は、前記操作つまみが、前記第１の位置から前記第２の位置に回動操作される場合には、前記所定の鍵を使用することなく前記外筒に対する前記内筒の回動を許容し、前記操作つまみが、前記第２の位置から前記第１の位置に回動操作される場合には、前記外筒に対する前記内筒の回動を規制することを特徴とする荷物収納庫用の錠前装置。
【発明の効果】
【０００７】
本発明の荷物収納庫用の錠前装置は、以上の構成により、所定の鍵を使用することなく操作つまみを回動操作するだけで施錠操作することができ、また、施錠の構造もシンプルであり複雑化されていないため、操作性及び耐久性に優れている。
【図面の簡単な説明】
【０００８】

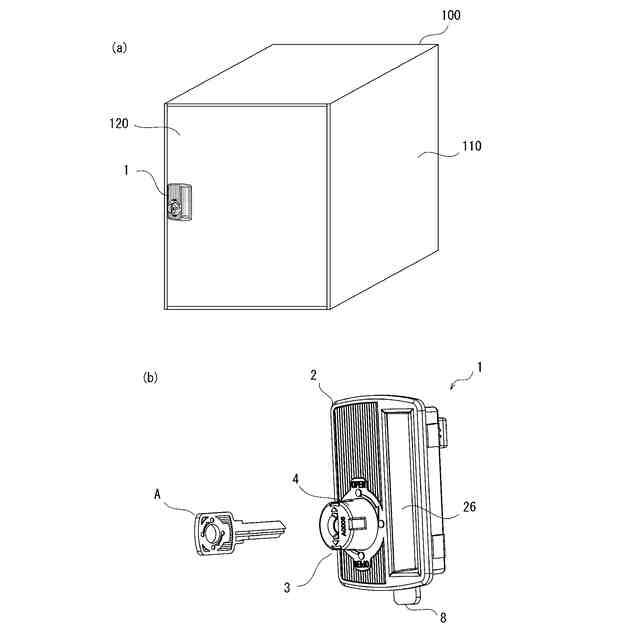

図１（ａ）は、本発明の実施形態に係る錠前装置を組付けた荷物収納庫の外観を示す斜視概要図であり、図１（ｂ）は、同錠前装置の外観を示す斜視図である。

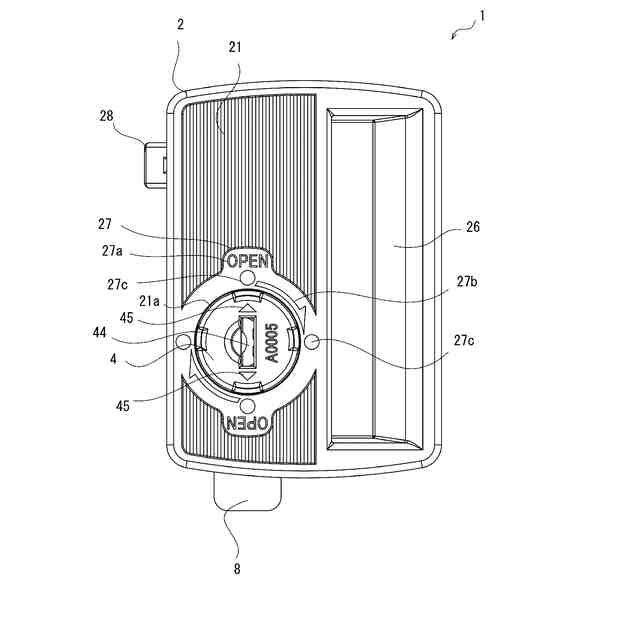

同錠前装置の正面図である。

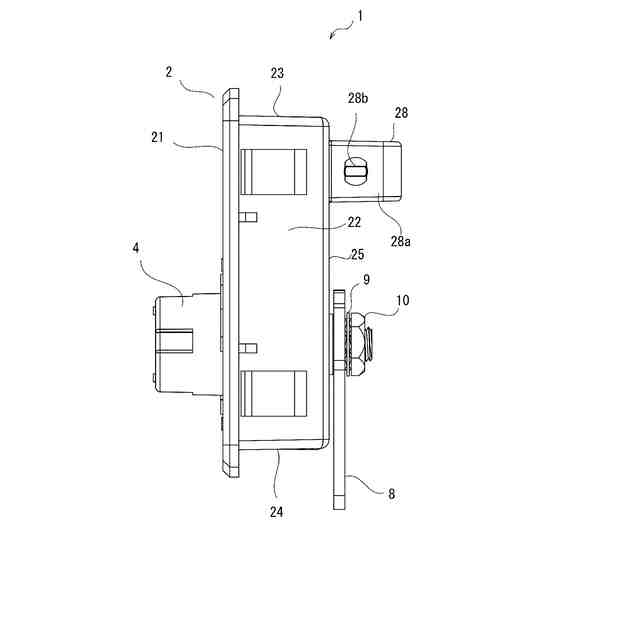

同錠前装置の側面図である。

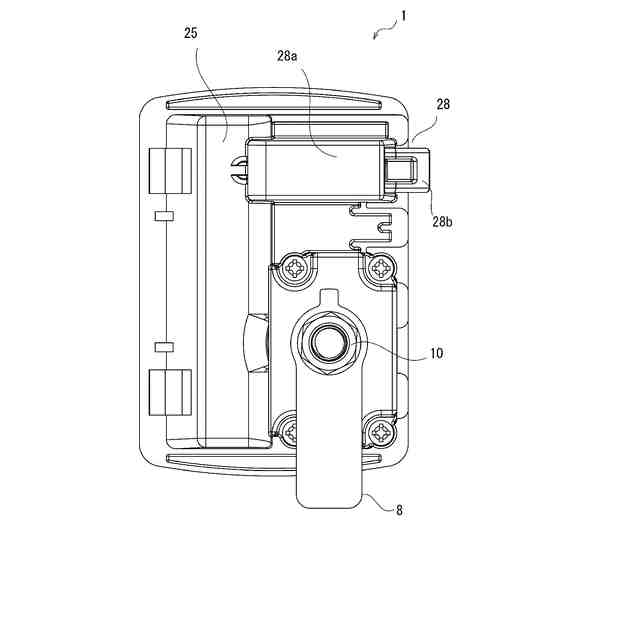

同錠前装置の背面図である。

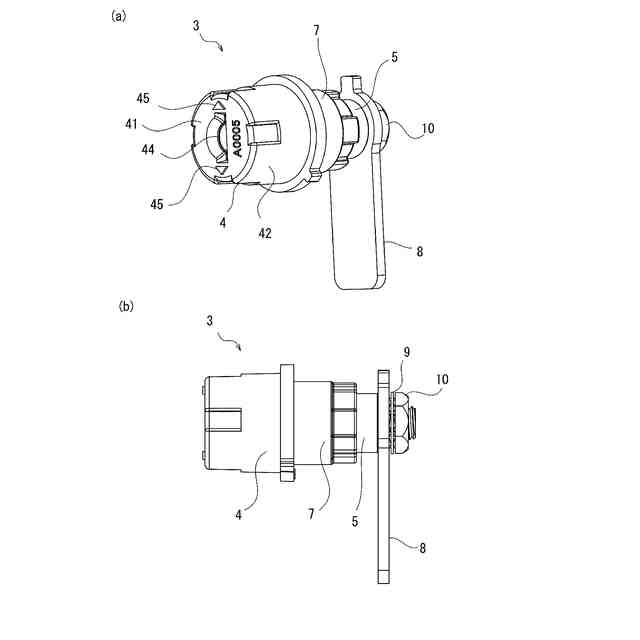

図５（ａ）は、同錠前装置を構成するシリンダー錠の外観を示す斜視図であり、図５（ｂ）は、同シリンダー錠の側面図である。

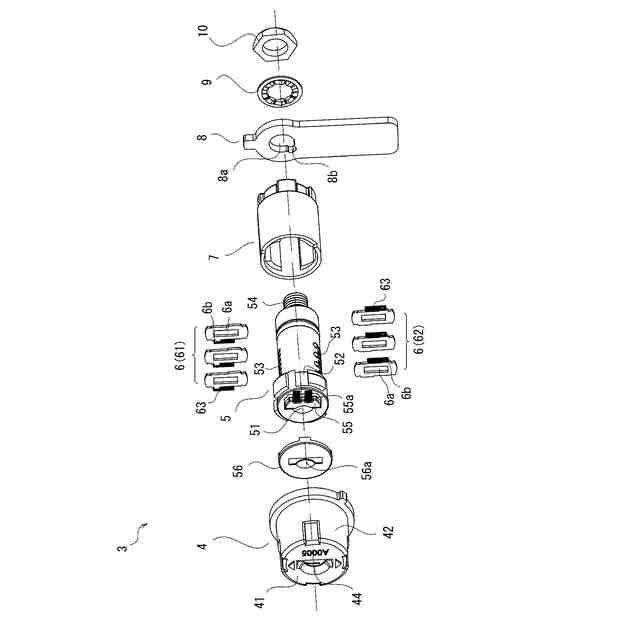

同シリンダー錠を分解した状態を示す斜視図である。

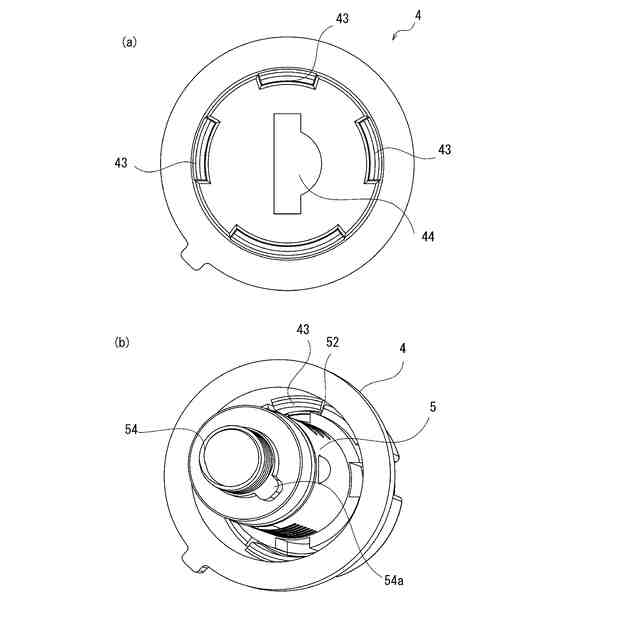

図７（ａ）は、操作つまみの背面図であり、図７（ｂ）は、内筒に操作つまみを装着した状態を斜め後方から見た斜視図である。

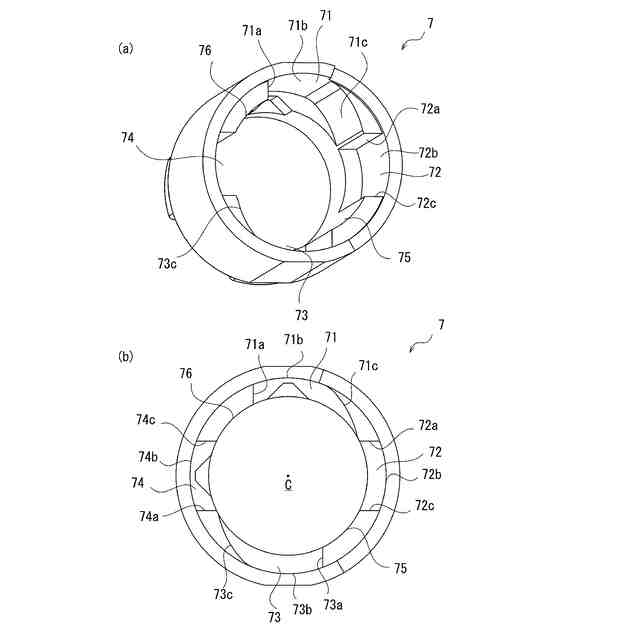

図８（ａ）は、外筒を斜め下方から見た斜視図であり、図８（ｂ）は、外筒の正面図である。

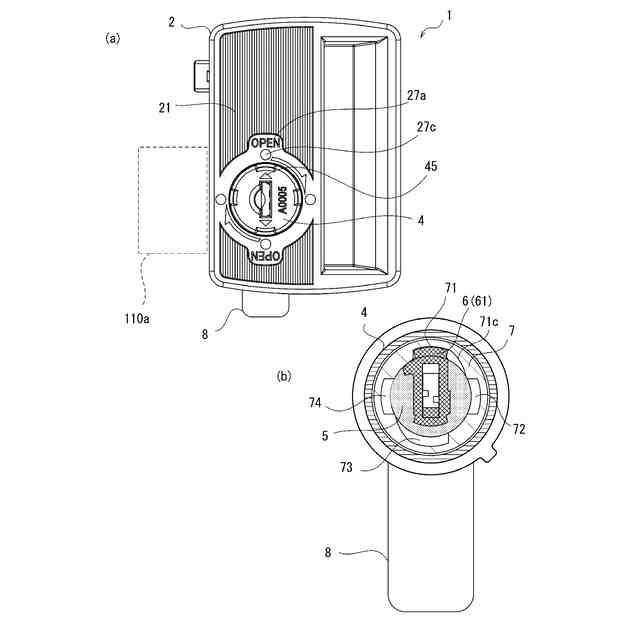

図９（ａ）は、同錠前装置の解錠状態（初期状態）を示す正面概要図であり、図９（ｂ）は、同解錠状態（初期状態）におけるタンブラー（第１タンブラー群）と外筒との位置関係を説明する説明図である。

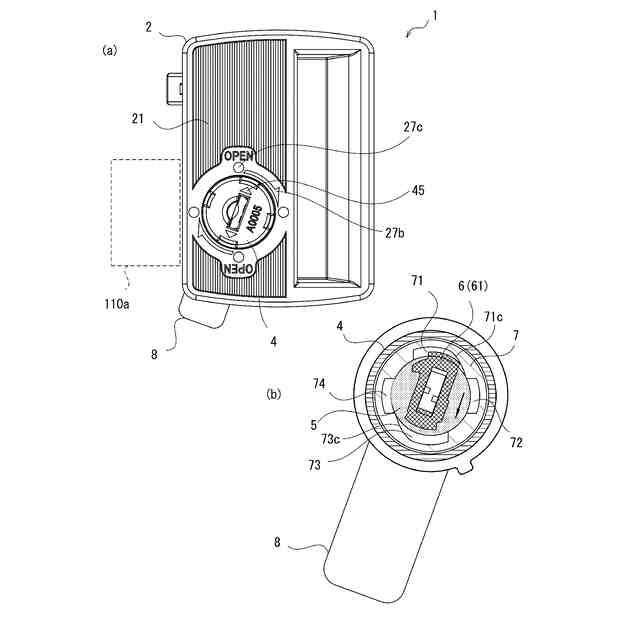

図１０（ａ）は、同錠前装置の操作中の状態を示す正面概要図であり、図１０（ｂ）は、同操作中の状態におけるタンブラー（第１タンブラー群）と外筒との位置関係を説明する説明図である。
図１１（ａ）は、同錠前装置の施錠状態を示す正面概要図であり、図１１（ｂ）は、施錠錠状態におけるタンブラー（第１タンブラー群）と外筒との位置関係を説明する説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係る荷物収納庫用の錠前装置の一例を説明する。
（全体構造）
先ずは、荷物収納庫１００及び錠前装置１の全体構造について説明する。図１（ａ）は、本発明の実施形態に係る錠前装置を組付けた荷物収納庫の外観を示す斜視概要図であり、図１（ｂ）は、同錠前装置の外観を示す斜視図である。図２は、同錠前装置の正面図であり、図３は、同錠前装置の側面図であり、図４は、同錠前装置の背面図である。
【００１０】
荷物収納庫１００（例えば、宅配ボックス）は、前面が開口されるとともに、内部に宅配物等の荷物を収容する収納空間が設けられた箱型の収納庫本体１１０と、収納庫本体１１０の開口を開閉する扉１２０と、を含み構成されている。このように構成された荷物収納庫１００の扉１２０に錠前装置１が組み付けられる。この荷物収納庫１００は、例えば、住宅等の建物の出入口近傍に設けられ、宅配業者等の配送者により配送された荷物を収納保管（引き渡し）するように構成されたものである。
（【００１１】以降は省略されています）
