公開番号2025049812
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158261
出願日2023-09-22
発明の名称建設機械
出願人日本車輌製造株式会社
代理人個人,個人
主分類B66D 1/42 20060101AFI20250327BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】操作対象として選択したウインチドラムを特定でき、操作時においてウインチドラムと操作系との対応関係を容易に確認できる建設機械を提供する。
【解決手段】複数のウインチドラムを選択的に操作する単一のドラム操作レバーと、各ウインチドラムに対応する複数のドラムブレーキペダルと、操作対象のウインチドラムを選択する選択スイッチ38aと、該選択スイッチで選択した操作対象のウインチドラムをランプの点灯によって知らせる複数のドラム表示ランプ39a,39bとをそれぞれ配置した建設機械であって、第1ドラムブレーキペダル及び第1ドラム表示ランプ39aを第1ウインチ操作に関連する色として同一色で着色し、第2ドラムブレーキペダル及び第2ドラム表示ランプ39bを、第1ウインチ操作に関連する色とは異なる第2ウインチ操作に関連する色として同一色で着色した。
【選択図】図2
特許請求の範囲【請求項１】
下部走行体の上部に上部旋回体を旋回可能に設け、該上部旋回体には、複数のウインチドラムと、各ウインチドラムに巻回したワイヤロープと、運転室とが備えられ、該運転室内に、前記各ウインチドラムを選択的に操作する単一のドラム操作レバーと、前記各ウインチドラムに対応する複数のドラムブレーキペダルと、操作対象のウインチドラムを選択する選択スイッチと、該選択スイッチで選択した前記操作対象のウインチドラムをランプの点灯によって知らせる複数のドラム表示ランプとをそれぞれ配置した建設機械であって、
前記複数のウインチドラムは、第１ワイヤロープを巻回する第１ウインチドラムと、第２ワイヤロープを巻回する第２ウインチドラムとからなり、
前記複数のドラムブレーキペダルは、前記第１ウインチドラム制動用の第１ドラムブレーキペダルと、前記第２ウインチドラム制動用の第２ドラムブレーキペダルからなり、
前記複数のドラム表示ランプは、前記第１ウインチドラム表示用の第１ドラム表示ランプと、前記第２ウインチドラム表示用の第２ドラム表示ランプとからなり、
前記第１ドラムブレーキペダル及び前記第１ドラム表示ランプを第１ウインチ操作に関連する色として同一色で着色し、
前記第２ドラムブレーキペダル及び前記第２ドラム表示ランプを、前記第１ウインチ操作に関連する色とは異なる第２ウインチ操作に関連する色として同一色で着色したことを特徴とする建設機械。

発明の詳細な説明【技術分野】
【０００１】
本発明は、クレーンや杭打機、掘削機などの建設機械に関し、詳しくは、運転室にウインチ操作のための操作レバー及びブレーキペダルを備えた建設機械に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
クレーンや杭打機、掘削機などの建設機械の運転室には、旋回体に搭載された複数のウインチドラムを操作するための複数の操作レバーや、各ウインチドラムに対応した複数のブレーキペダルが設けられている。こうしたウインチ系の操作装置は、互いに隣り合うレバー同士の配置間隔やペダル同士の配置間隔が狭く操作性に優れている反面、ペダルの踏み間違えなどの誤操作を招きやすいという実情がある。そこで、各ウインチドラムに対応する操作レバー及びブレーキペダルを同色に着色し、各ウインチドラムと各操作系との対応関係を運転者が容易に確認できるようにした建設機械が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－５６７５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年の建設機械の多機能化に伴って、操作装置に統合機能を持たせようとする考えがある。例えば、図７に示すように、前後左右に傾動可能な操作レバー１００の前後傾動方向に対してウインチドラムの操作（繰り出し及び巻き取り）を割り当て、図８に示すように、第１ウインチドラム１０１及び第２ウインチドラム１０２をそれぞれ駆動する２つの油圧モータ１０３，１０４と制御弁１０５との間の油圧回路上に切替弁１０６を設けた構成とし、スイッチ操作による切替指令を切替弁１０６に与えて操作対象を設定することにより、単一の操作レバー１００からの操作指令で第１ウインチドラム１０１及び第２ウインチドラム１０２を選択的に操作することができる。しかしながら、こうした統合操作装置に特許文献１記載の技術を適用する場合、操作レバーの数と操作ペダルの数との対応関係（原則として１対１の関係）が崩れ、単純に色分けすることができないという問題がある。
【０００５】
そこで本発明は、操作対象として選択したウインチドラムを特定でき、操作時においてウインチドラムと操作系との対応関係を容易に確認できる建設機械を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の建設機械は、下部走行体の上部に上部旋回体を旋回可能に設け、該上部旋回体には、複数のウインチドラムと、各ウインチドラムに巻回したワイヤロープと、運転室とが備えられ、該運転室内に、前記各ウインチドラムを選択的に操作する単一のドラム操作レバーと、前記各ウインチドラムに対応する複数のドラムブレーキペダルと、操作対象のウインチドラムを選択する選択スイッチと、該選択スイッチで選択した前記操作対象のウインチドラムをランプの点灯によって知らせる複数のドラム表示ランプとをそれぞれ配置した建設機械であって、前記複数のウインチドラムは、第１ワイヤロープを巻回する第１ウインチドラムと、第２ワイヤロープを巻回する第２ウインチドラムとからなり、前記複数のドラムブレーキペダルは、前記第１ウインチドラム制動用の第１ドラムブレーキペダルと、前記第２ウインチドラム制動用の第２ドラムブレーキペダルからなり、前記複数のドラム表示ランプは、前記第１ウインチドラム表示用の第１ドラム表示ランプと、前記第２ウインチドラム表示用の第２ドラム表示ランプとからなり、前記第１ドラムブレーキペダル及び前記第１ドラム表示ランプを第１ウインチ操作に関連する色として同一色で着色し、前記第２ドラムブレーキペダル及び前記第２ドラム表示ランプを、前記第１ウインチ操作に関連する色とは異なる第２ウインチ操作に関連する色として同一色で着色したことを特徴としている。
【発明の効果】
【０００７】
本発明の建設機械によれば、複数のウインチドラムにそれぞれ対応するドラムブレーキペダル及びドラム表示ランプを、ウインチ操作の対象ごとに異ならせて同一色に着色したので、単一のドラム操作レバーで複数のウインチドラムを操作する際に、ドラム表示ランプの点灯によって、運転者が操作対象を正しく認識した状態で所望のウインチ操作が行えるようになる。しかも、ドラム表示ランプの色と同じ色に着色されたドラムブレーキペダルの位置に注意を向けて操作することが可能となり、ウインチ操作における誤操作防止の観点からも優れたものとなる。
【図面の簡単な説明】
【０００８】

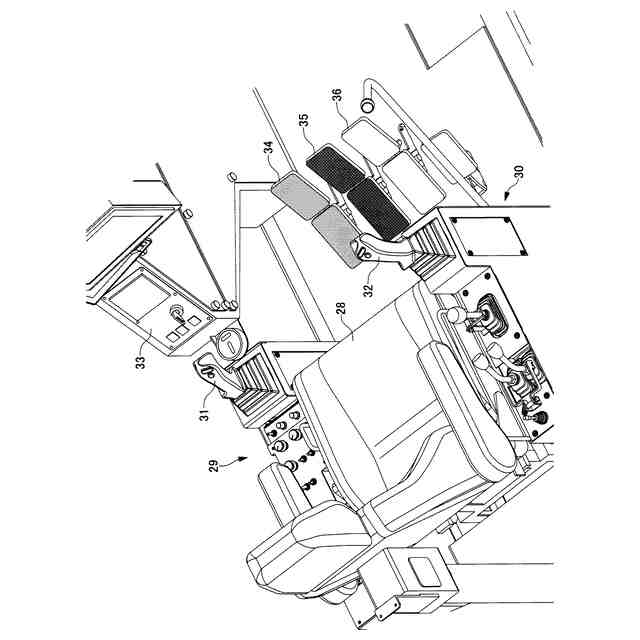

本発明の一形態例を示す建設機械に設けられた運転席の斜視図である。
同じく第１ドラム表示ランプの点灯状態を示す操作パネルの図である。
同じく第２ドラム表示ランプの点灯状態を示す操作パネルの図である。

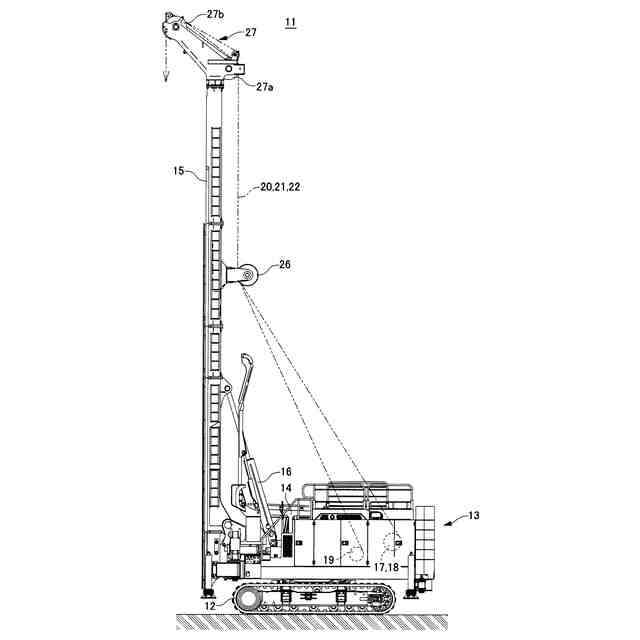

本発明を適用可能な建設機械の一例を示す掘削機の側面図である。
同じく第１及び第２ウインチドラムの正面図である。

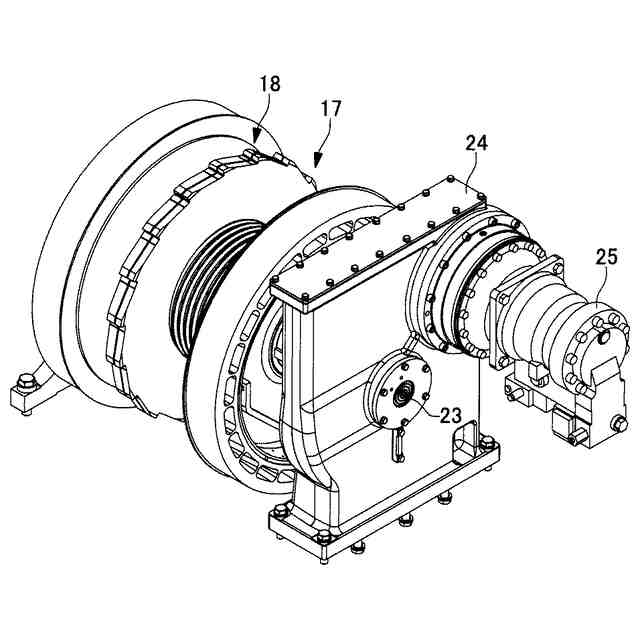

同じく第１及び第２ウインチドラムの斜視図である。

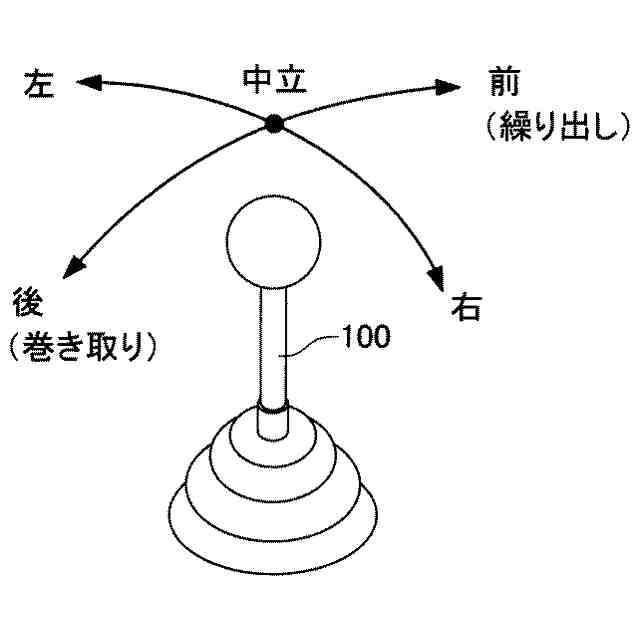

従来技術におけるウインチ操作レバーの説明図である。

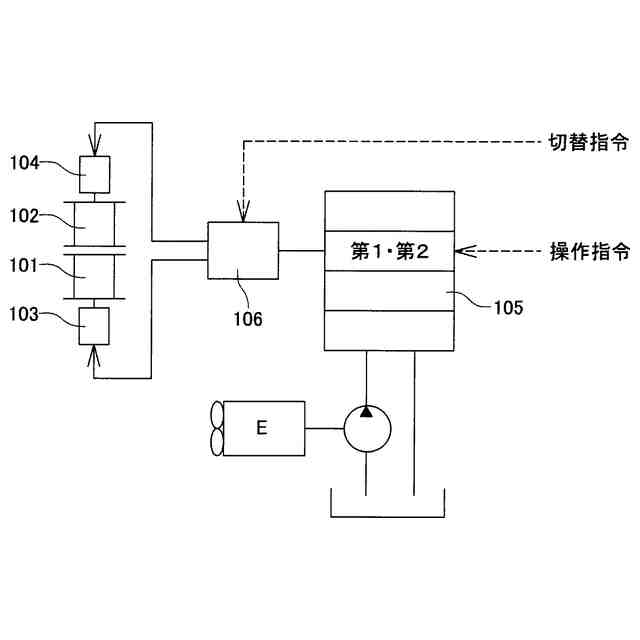

従来技術におけるウインチドラムの制御回路図である。
【発明を実施するための形態】
【０００９】
図１乃至図６は、本発明の適用可能な建設機械の一例を示す掘削機である。掘削機１１は、図４に示すように、ケーシング掘削や地盤改良などの各種施工が可能な多目的掘削仕様機であって、クローラを備えた下部走行体１２と、該下部走行体１２上に旋回可能に設けられ、一側部に運転室１４を備えた上部旋回体１３と、該上部旋回体１３の前部に起伏可能に設けられたリーダ（起伏部材）１５と、該リーダ１５を後方から支持する起伏シリンダ１６と、各種用途に用いるワイヤロープ２０，２１，２２を巻回する複数のウインチドラム１７，１８，１９とを備えている。
【００１０】
複数のウインチドラム１７，１８，１９は、上部旋回体１３の幅方向中央部において前後２列で設けられている。具体的には、後側に第１ワイヤロープ２０を巻回する第１ウインチドラム（メインドラム）１７と第２ワイヤロープ２１を巻回する第２ウインチドラム（サブドラム）１８とが横並びに配置され、前側には第３ワイヤロープ２２を巻回する第３ウインチドラム（サードドラム）１９が配置されている。
（【００１１】以降は省略されています）
