公開番号2025043446
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023150717
出願日2023-09-19
発明の名称積層シート、建築材料、および通信機器筐体。
出願人東レ株式会社
代理人
主分類B32B 7/025 20190101AFI20250325BHJP(積層体)
要約【課題】本発明は、成形性と強度に優れ、高周波帯までの吸収が可能な電磁波吸収性を有するシートを提供することをその課題とする。
【解決手段】周波数1GHz～1000GHzの帯域の反射減衰量曲線における最大ピークにおいて反射減衰量が5.0dB以上であり、互いに異なる2種類の層(A層とB層)を交互に合計5層以上積層した交互積層ユニットを含み、かつ凹凸構造を有することを特徴とする、積層シート。
【選択図】図4
特許請求の範囲【請求項１】

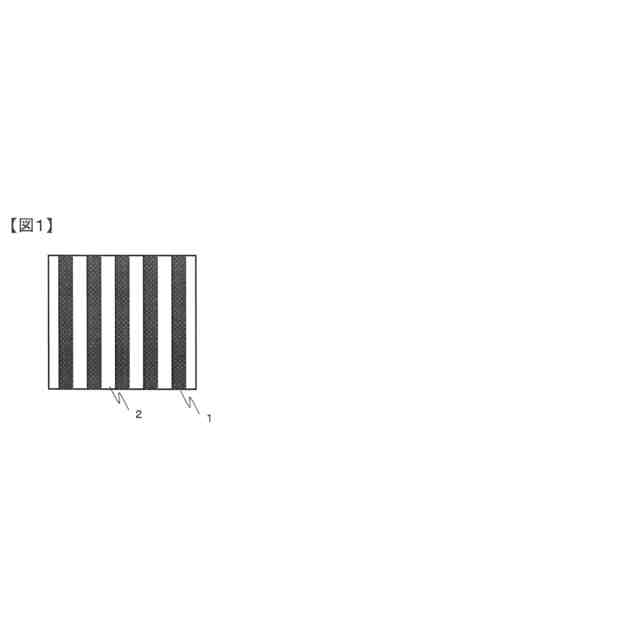

周波数１ＧＨｚ～１０００ＧＨｚの帯域の反射減衰量曲線における最大ピークにおいて反射減衰量が５．０ｄＢ以上であり、互いに異なる２種類の層（Ａ層とＢ層）を交互に合計５層以上積層した交互積層ユニットを含み、かつ凹凸構造を有することを特徴とする、積層シート。
続きを表示（約 1,100 文字）【請求項２】
凸部が凹部で囲まれた構造を構造Ｘとし、凹部が凸部で囲まれた構造を構造Ｙとしたときに、前記凹凸構造が前記構造Ｘと前記構造Ｙの少なくとも一方を有する、請求項１に記載の積層シート。
【請求項３】
以下の特徴１と２の少なくとも一方を具備する、請求項２に記載の積層シート。
特徴１：前記構造Ｘにおいて最も近接する凸部の中心間の距離（ピッチＸ）が一定である。
特徴２：前記構造Ｙにおいて最も近接する凹部の中心間の距離（ピッチＹ）が一定である。
【請求項４】
前記ピッチＸと前記ピッチＹの少なくとも一方が０．６ｍｍ以上３０ｃｍ以下である、請求項３に記載の積層シート。
【請求項５】
以下の特徴３と４の少なくとも一方を具備する、請求項３に記載の積層シート。
特徴３：前記構造Ｘにおける前記凹部の幅の平均値が、前記ピッチＸの５％以上かつ２０％以下である。
特徴４：前記構造Ｙにおける前記凸部の幅の平均値が、前記ピッチＹの５％以上かつ２０％以下である。
【請求項６】
以下の特徴５と６の少なくとも一方を具備する、請求項３に記載の積層シート。
特徴５：前記構造Ｘにおける前記凹部の深さがシート厚みの７０％以下、かつ前記ピッチＸの１％以上である。
特徴６：前記構造Ｙにおける前記凸部の高さがシート厚みの７０％以下、かつ前記ピッチＹの１％以上である。
【請求項７】
以下の特徴７と８の少なくとも一方を具備する、請求項２に記載の積層シート。
特徴７：前記交互積層ユニットの各層の厚みの平均値が前記構造Ｘにおける前記凹部の深さの１％以上４０％以下である。
特徴８：前記交互積層ユニットの各層の厚みの平均値が前記構造Ｙにおける前記凸部の高さの１％以上４０％以下である。
【請求項８】
以下の特徴９と１０の少なくとも一方を具備する、請求項３に記載の積層シート。
特徴９：同じ方向に連続して前記ピッチＸの長さを５０点評価した際に、標準偏差が平均値の１０％以下である。
特徴１０：同じ方向に連続して前記ピッチＹの長さを５０点評価した際に、標準偏差が平均値の１０％以下である。
【請求項９】
少なくとも一方の最表層の厚みがシート全体の５％以上４０％以下である、請求項１に記載の積層シート。
【請求項１０】
８０℃でのヤング率の最大値が５０ＭＰａ以上２００ＭＰａ以下である、請求項１に記載の積層シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、成形性と強度、電磁波吸収性に優れた積層シート、及びこれを用いた建築材料や通信機器筐体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
通信技術の進歩に伴い、近年、携帯電話や無線通信などでは主に数百ＭＨｚ～数ＧＨｚ帯域のメートル波が使用されている。より具体的には、４Ｇ、５Ｇなどのモバイル通信や無線ＬＡＮ（Ｗｉ－ｆｉ）通信などで、数ＧＨｚ～数十ＧＨｚ帯域のセンチ波が主に使用され、自動車衝突防止レーダーなどで、数十ＧＨｚ～数百ＧＨｚ帯域のミリ波が主に使用されている。
【０００３】
このように電磁波の周波数帯域は、情報の容量や伝達する距離や用途に合わせて適したものが選択されるが、近い周波数帯域の電磁波が様々な装置や用途で使用されるため、装置の誤作動や通信障害、情報漏洩等が懸念されている。また、電磁波に敏感な人体への影響も指摘されている。こうした懸念や指摘に応えるため、電磁波を遮蔽する電磁波シールド材料のニーズが高まっている。特に、近年では、高速・大容量通信を実現するために、ＧＨｚ周波数帯域の電磁波を利用する通信技術の開発が加速しており、当該周波数帯域の電磁波を遮蔽できる電磁波シールド材料が求められている。
【０００４】
電磁波は、電界と磁界の２成分から構成される波として空間を伝播する。電磁波を遮蔽する電磁波シールド材料は、その表面や内部で電磁波を反射することや、材料内部で電磁波を吸収して電磁波の持つエネルギーを損失・減衰させることができ、反射と吸収を組み合わせることでより効果を高めることができる。
【０００５】
例えば、電磁波シールド材料の表面での反射による導電反射技術は、空気界面と電磁波シールド材料界面の電気抵抗値（比誘電率をもとに算出されるインピーダンス）が異なることで効果を高めることができ、一般的に金属（銅）など非常に抵抗値が低い材料を基材の表面に塗布、積層することで広範囲の周波数帯域にわたり高い電磁波シールド性を実現できる（特許文献１）。
【０００６】
一方、電磁波シールド材料内部での吸収による電磁波吸収技術は、材料の内部に導電性材料および／または磁性材料を含有させ、内部に進入した電磁波を誘導電流に変換することで電磁波の持つエネルギーを損失させるものであり、カーボン材料やフェライト等の金属材料をゴムなどの誘電体ポリマーに含有させることで吸収性能を発現させることができる（特許文献２～４）。また、インピーダンスの異なる層を重ね合わせることで、電磁波シールド材料の表裏で反射した電磁波同士を干渉・打消して損失させることもできる（特許文献５）。
【０００７】

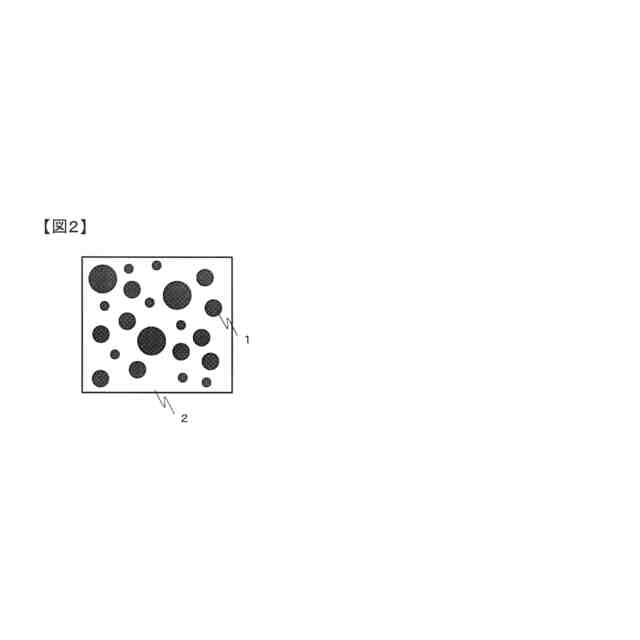

特に、吸収による電磁波シールド性は、誘電性（絶縁性）を示す基材と内部に含有する導電性材料の組合せ、基材厚み、導電性材料の処方（材料の種類、組合せ方、含有量）などで特性が変化するものであるが、導電性材料の基材内での配列状態も重要な要素である。例えば、導電性を向上するために一定方向に導電性材料を配列させて横並びに重ね合わさる態様をとることで、シールド材料全体の効果を高めることができるマクスウェル－ワグナー効果と呼ばれる知見もある（非特許文献１）。マクスウェル－ワグナー効果を利用した電磁波吸収材料として、低誘電体層と高誘電体層を交互に積層したフィルムが開示されている（特許文献６）。
【先行技術文献】
【特許文献】
【０００８】
特表２０１１－５０２２８５号公報
特開２００３－１５８３９５号公報
特開２０１７－１１８０７３号公報
特開２０１９－０５７７３０号公報
特開２０１９－１０２６６５号公報
国際公開第２０２１／１００５６６号
【非特許文献】
【０００９】
Ｚ．Ｍ．Ｄａｎｇ，Ｐｒｏｇ．Ｍａｔｔｅｒ．Ｓｃｉ．，２０１２，５７，６６０－７２３
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、特許文献１に記載されているような電磁波シールド材料の表面での反射による導電反射技術を利用した電磁波シールド材料では、金属スパッタリングや真空蒸着、最表層へ導電性および／または磁性材料を含有するペースト材料をコーティングする技術が用いられるが、剥落による電子機器や通信機器の短絡が生じたり、耐久性や強度が低下したりする観点で課題が生じる場合がある。
（【００１１】以降は省略されています）
