特許ウォッチ

公開番号2025059328
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169367
出願日2023-09-29
発明の名称多層積層複合断面繊維
出願人東レ株式会社
代理人
主分類D01F 8/14 20060101AFI20250403BHJP(天然または人造の糸または繊維;紡績)
要約【課題】高い防透け性、UVカット性、遮熱性、汗染み抑制、吸湿性、優れた機械特性を有し、工程通過性・高次品位を満足する原糸強度を有する多層積層複合断面繊維を提供する。
【解決手段】繊維軸方向に対して垂直の繊維断面において、3種類以上のポリマー成分が、繊維表面と相似して3層～15層積層された多層構造であり、繊維全体に対して無機粒子が5質量%～40質量%含有し、ΔMRが2.0%以上10.0%以下である、多層積層複合断面繊維。

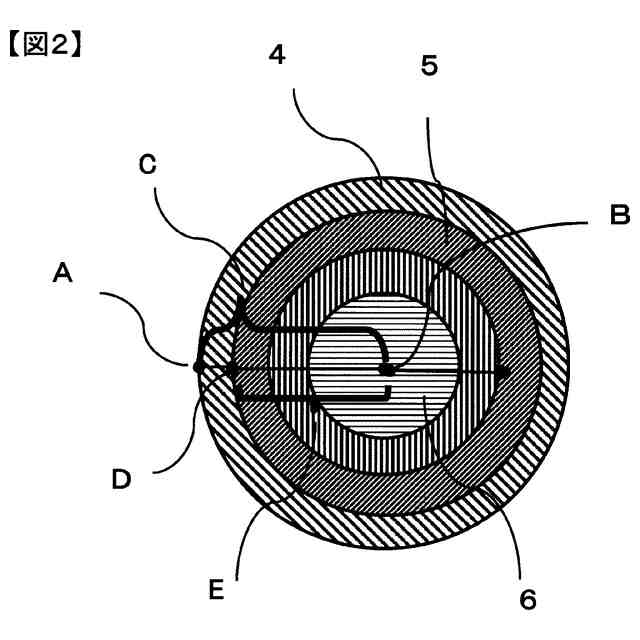

【選択図】図2
特許請求の範囲【請求項１】
繊維軸方向に対して垂直の繊維断面において、
３種類以上のポリマー成分が、繊維表面と相似して３層～１５層積層された多層構造であり、
繊維全体に対して無機粒子が５質量％～４０質量％含有し、
ΔＭＲが２．０％以上１０．０％以下である、多層積層複合断面繊維。
続きを表示（約 280 文字）【請求項２】
前記３種類以上のポリマー成分の一成分が吸湿ポリマーであり、該吸湿ポリマーはＰＥＧ共重合ポリマーである、請求項１記載の多層積層複合断面繊維。
【請求項３】
前記３種類以上のポリマー成分が、すべてポリエステルであり、強度が２．０ｃＮ／ｄｔｅｘ以上である、請求項１記載の多層積層複合断面繊維。
【請求項４】
前記多層構造の繊維表面の最外層より繊維中心側の少なくとも１層は、無機粒子を３０質量％～７０質量％含有し、該無機粒子を含有する層の総面積比率が１０％～４０％である、請求項１記載の多層積層複合断面繊維。

発明の詳細な説明【技術分野】
【０００１】
本発明は、３種類以上のポリマーを含む、繊維表面と相似して多層積層された複合断面繊維に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ポリエステルやポリアミドなどからなる合成繊維は優れた力学特性や寸法安定性を有しているため、衣料用途や産業用途など幅広く用いられている。しかし、人々の生活が多様化し、より快適な生活を求めるようになった昨今では、衣料をはじめとする多くの用途で、従来の合成繊維にはない高度な機能有する繊維が求められている。特に、近年の地球温暖化に伴い、春夏衣料においては、太陽光によるＵＶカット性、遮熱性に優れる衣料、薄くても透けない衣料が求められている。
【０００３】
特に、ポリエステル繊維は、比較的安価であり、ドライ感に優れているため、幅広い用途において用いられている。しかし、吸湿性に乏しいため、夏場の高湿時には蒸れ感の発生、冬場の低湿時には静電気の発生など、着用快適性の観点において解決すべき課題を有している。
【０００４】
ポリエステル繊維に吸湿性を付与する方法として、ポリエステルへの親水性化合物の共重合や親水性加工物の添加などがあげられ、例えば特許文献１では、島成分が吸湿性を有するポリマーである海島型複合繊維が記載されている。
【０００５】
また、特許文献２では、繊維断面の面積比率が、芯成分：鞘成分＝（２５：７５）～（６０：４０）の範囲にある、芯成分に吸湿性ポリマーが配された芯鞘型複合繊維において、芯成分に、２０℃×９０％ＲＨの雰囲気下における吸湿率が８～１２％である熱可塑性ポリマーを、鞘成分に、該鞘成分を構成するポリマーの重量を基準として１．０～１０．０ｗｔ％の紫外線遮蔽性粒子を含有するポリエステルが配された芯鞘型複合繊維の表面がアルカリ減量により粗面化されていることを特徴とする、吸湿性の改善された複合繊維が記載されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０１８／０１２３１８号
特開平９－２５６２２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１記載の海島型複合繊維は、島成分に吸湿性を有するポリマーを用いており、最外層の海成分の厚みを最適化することで、島成分の吸湿性ポリマーの体積膨潤することに伴う海成分が割れや、吸湿性ポリマーの溶出が抑制でき、染色等の熱水処理後においても優れた吸湿性を有する。しかしながら、無機粒子を高濃度で含有した場合は、最外層に無機粒子の層が配置されるため、十分な強度が得られず、機械特性・工程通過性・高次品位が悪化する。そのため、無機粒子の高濃度化はできず、高い防透け性、ＵＶカット性、遮熱性は発現できない。
【０００８】
また特許文献２は、芯成分に２０℃×９０％ＲＨの雰囲気下における吸湿率が８～１２％である熱可塑性ポリマーを、鞘成分に鞘成分を構成するポリマー重量を基準として１．０～１０．０重量％の紫外線遮蔽粒子を含有された複合繊維であり、吸湿性とドライタッチを有するが、含有する紫外線遮蔽粒子の含有率が低く、近年求められるような高い防透け性、ＵＶカットは達成できなかった。また、紫外線遮蔽粒子を高濃度で含有する場合、鞘成分に紫外線遮蔽粒子を含有したポリマーが配置されるため、十分な強度が得られず、優れた機械特性、工程通過性、高次品位を得ることができない。
【０００９】
本発明は、最外層より内側に無機粒子を高濃度で含む層を配置し、さらに内側に吸湿ポリマーを順に配置し、各層の面積比率のバランスを取ることで、従来の課題を解決し、高い防透け性、ＵＶカット性、遮熱性、汗染み抑制、吸湿性、優れた機械特性を有し、工程通過性・高次品位を満足する原糸強度を有する多層積層複合断面繊維を提供するものである。
【課題を解決するための手段】
【００１０】
本発明は、以下の手段によって達成される。すなわち、
（１）繊維軸方向に対して垂直の繊維断面において、３種類以上のポリマー成分が、繊維表面と相似して３層～１５層積層された多層構造であり、繊維全体に対して無機粒子が５質量％～４０質量％含有し、ΔＭＲが２．０％以上１０．０％以下である、多層積層複合断面繊維。
（２）前記３種類以上のポリマー成分の一成分が吸湿ポリマーであり、該吸湿ポリマーはＰＥＧ共重合ポリマーである、前記（１）記載の多層積層複合断面繊維。
（３）前記３種類以上のポリマー成分が、すべてポリエステルであり、強度が２．０ｃＮ／ｄｔｅｘ以上である、前記（１）記載の多層積層複合断面繊維。
（４）前記多層構造の繊維表面の最外層より繊維中心側の少なくとも１層は、無機粒子を３０質量％～７０質量％含有し、該無機粒子を含有する層の総面積比率が１０％～４０％である、前記（１）記載の多層積層複合断面繊維。
【発明の効果】

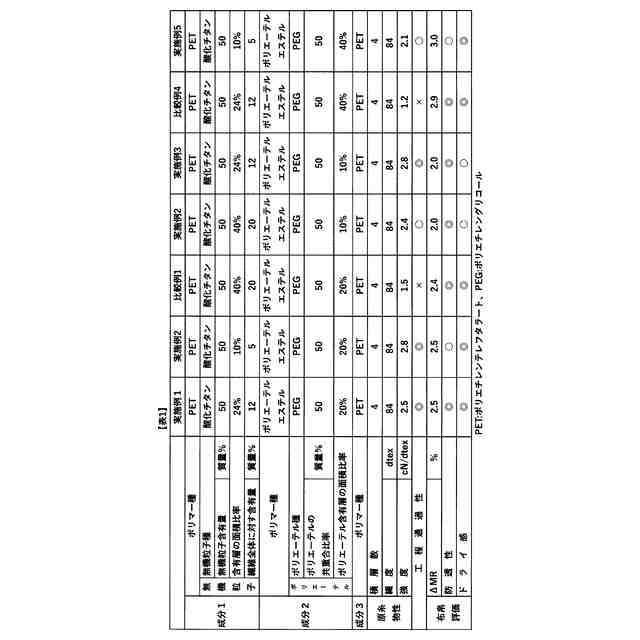

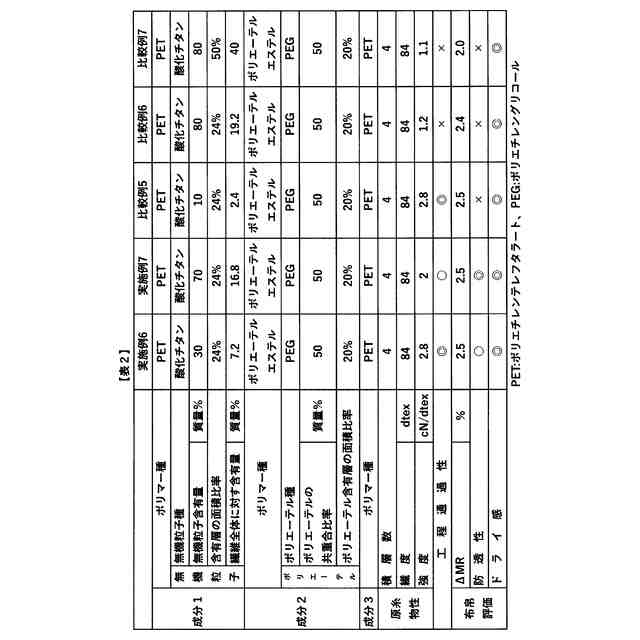

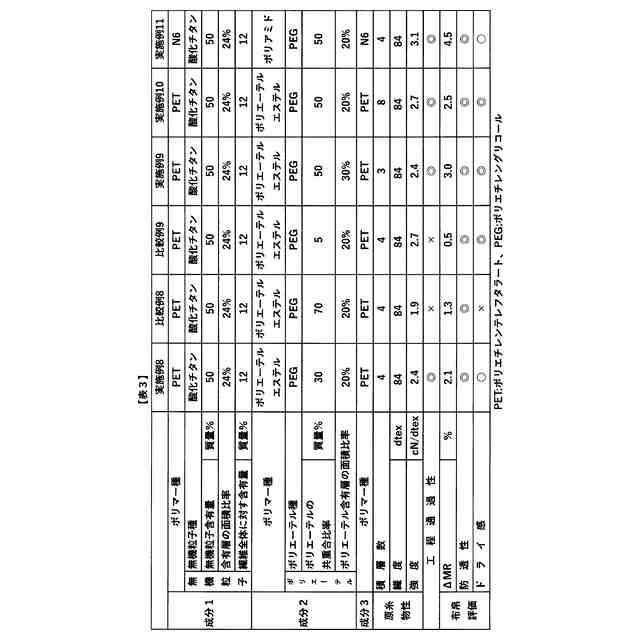

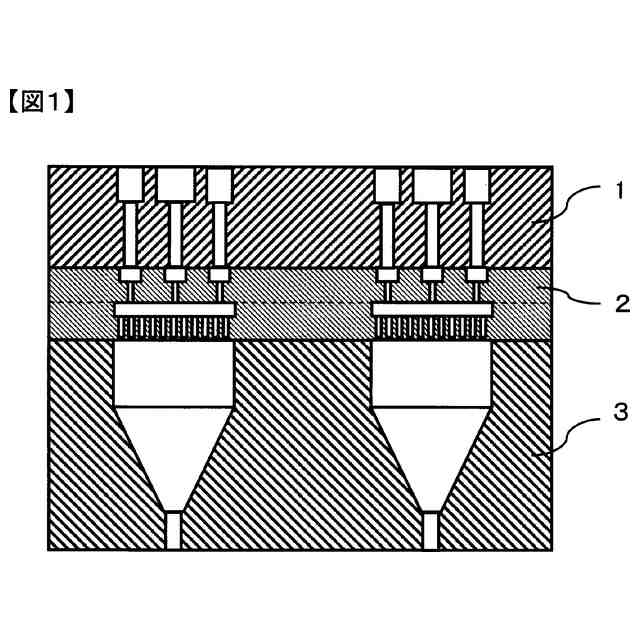

（【００１１】以降は省略されています）

関連特許
