公開番号2025036537
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024228351,2020182815
出願日2024-12-25,2020-10-30
発明の名称トイレ用ドア開閉操作ユニット、トイレ用自動ドアシステム、及び操作案内方法
出願人千蔵工業株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E05F 15/73 20150101AFI20250306BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】非接触センサ等の非接触操作部を備え、使用者が安心して使用できるようなトイレ用ドア開閉操作ユニット、トイレ用自動ドアシステム、及び操作案内方法を提供する。
【解決手段】トイレ用ドア開閉操作ユニットは、開き用と閉じ用を兼ねる1つの非接触操作部と、点灯部と、音発生部とを有し、前記非接触操作部が開閉どちらかの操作を受付ける状態では前記点灯部を点灯または点滅させ、開き用と閉じ用の非接触操作のうち、前記非接触操作部が受付け可能な非接触操作を検出すると、点灯または点滅している前記点灯部の点灯状態を変化させるとともに、前記音発生部から所定の音を発生させて、開閉のための非接触操作が検出されたことを報知する。
【選択図】図9
特許請求の範囲【請求項１】
開き用と閉じ用を兼ねる１つの非接触操作部と、点灯部と、音発生部とを有し、
前記非接触操作部が開閉どちらかの操作を受付ける状態では前記点灯部を点灯または点滅させ、
開き用と閉じ用の非接触操作のうち、前記非接触操作部が受付け可能な非接触操作を検出すると、点灯または点滅している前記点灯部の点灯状態を変化させるとともに、前記音発生部から所定の音を発生させて、開閉のための非接触操作が検出されたことを報知する
ことを特徴とするトイレ用ドア開閉操作ユニット。
続きを表示（約 1,100 文字）【請求項２】
前記非接触操作部に隣接し、トイレが使用中か否かを示す状態表示部を含む
ことを特徴とする請求項１に記載のトイレ用ドア開閉操作ユニット。
【請求項３】
前記点灯部は正面から見て略円周状に形成され、前記点灯部の内側に手を模した図形が表示されている
ことを特徴とする請求項１に記載のトイレ用ドア開閉操作ユニット。
【請求項４】
前記非接触操作部が開動作を受付ける状態の前記点灯部の点灯色と、前記非接触操作部が閉動作を受付ける状態の前記点灯部の点灯色は、異なる
ことを特徴とする請求項１に記載のトイレ用ドア開閉操作ユニット。
【請求項５】
前記非接触操作部が受付け可能な非接触操作を検出したときの、前記点灯部の点灯状態の変化は、点灯色の変化、点灯から点滅への変化、点滅から点灯への変化、点滅間隔の変化、もしくはそれらの組合せである
ことを特徴とする請求項１から４のいずれか一項に記載のトイレ用ドア開閉操作ユニット。
【請求項６】
トイレの出入口に配したドアと、前記トイレの室外と室内とにそれぞれ配置されて前記ドアの開閉を操作する２つのドア開閉操作ユニットと、前記２つのドア開閉操作ユニットからの開信号及び閉信号に基づいて駆動装置を制御してドアを開閉させると共に前記ドアの開閉に対応して施錠または解錠させる駆動用コントローラとを備え、
前記ドア開閉操作ユニットは、開き用と閉じ用を兼ねる１つの非接触操作部と、点灯部と、音発生部とを有し、
前記非接触操作部が開閉どちらかの操作を受付ける状態では前記点灯部を点灯または点滅させ、
開き用と閉じ用の非接触操作のうち、前記非接触操作部が受付け可能な非接触操作を検出すると、点灯または点滅している前記点灯部の点灯状態を変化させるとともに、前記音発生部から所定の音を発生させて、開閉のための非接触操作が検出されたことを報知することを特徴とするトイレ用自動ドアシステム。
【請求項７】
開き用と閉じ用を兼ねる１つの非接触操作部と、点灯部と、音発生部とを有するトイレ用ドア開閉操作ユニットにおける操作案内方法であって、
前記非接触操作部が開閉どちらかの操作を受付ける状態では前記点灯部を点灯または点滅させ、
開き用と閉じ用の非接触操作のうち、前記非接触操作部が受付け可能な非接触操作を検出すると、点灯または点滅している前記点灯部の点灯状態を変化させるとともに、前記音発生部から所定の音を発生させて、開閉のための非接触操作が検出されたことを報知する
ことを特徴とする操作案内方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トイレ用ドア開閉操作ユニット、トイレ用自動ドアシステム、及び操作案内方法に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
トイレ用ドア開閉スイッチおよびトイレ用自動ドアシステムが知られている（例えば、特許文献１参照）。
詳細には、特許文献１には、押しボタンの表面に触知記号が形成されており、視覚障害者が指で触知記号を触ることで、押しボタンが開き用か閉じ用かを容易に識別できる多機能トイレ用ドア開閉スイッチが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１０００９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のトイレ用ドア開閉スイッチは、衛生的な観点から指でボタンを触ること自体を避けたいとの要求に応えるものではなかった。
詳細には、従来の多機能トイレ用ドア開閉操作部には全て押しボタンスイッチが用いられ、衛生的な観点ではせいぜい押しボタンスイッチ等の表面に抗菌塗装を施すにとどまっていた。衛生面を追求すれば、押しボタンスイッチの代わりに、非接触センサ（スイッチ）を用いるという選択肢があるが、非接触センサには操作したという感触が分かりにくいという欠点がある。
更に多機能トイレ用ドア操作部は、トイレの使用状況等により、操作を受付ける状態にあるボタンと操作を受付けない状態にあるボタンがあるため、例えば非接触操作部に手を近づけてもドアが動かないとき、そもそも操作を受付けない状態なのか、手の近づけ方が足りないなど操作の仕方が悪くて受付けなかったのか、操作を受付けた後ドアが実際に動くまでに時間がかかるだけなのかの区別がつかず、使用者を不安にさせてしまうという問題があり、実際に非接触センサが多機能トイレの操作部に採用されたことは無かった。
本発明は上記のような従来事情や最近の新型コロナウィルスの感染状況等を鑑み、非接触センサ等の非接触操作部を備え、使用者が安心して使用できるようなトイレ用ドア開閉操作ユニット、ドア開閉操作ユニット、トイレ用自動ドアシステム、自動ドアシステム、及び操作案内方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明のトイレ用ドア開閉操作ユニットは、開き用と閉じ用を兼ねる１つの非接触操作部と、点灯部と、音発生部とを有し、前記非接触操作部が開閉どちらかの操作を受付ける状態では前記点灯部を点灯または点滅させ、開き用と閉じ用の非接触操作のうち、前記非接触操作部が受付け可能な非接触操作を検出すると、点灯または点滅している前記点灯部の点灯状態を変化させるとともに、前記音発生部から所定の音を発生させて、開閉のための非接触操作が検出されたことを報知することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、衛生的な観点から非接触操作を採用して使用者に対する安全性、利便性を高め、かつ容易に安心して使用できるトイレ用ドア開閉操作ユニット、ドア開閉操作ユニット、トイレ用自動ドアシステム、自動ドアシステム、及び操作案内方法を提供することができる。
【図面の簡単な説明】
【０００７】

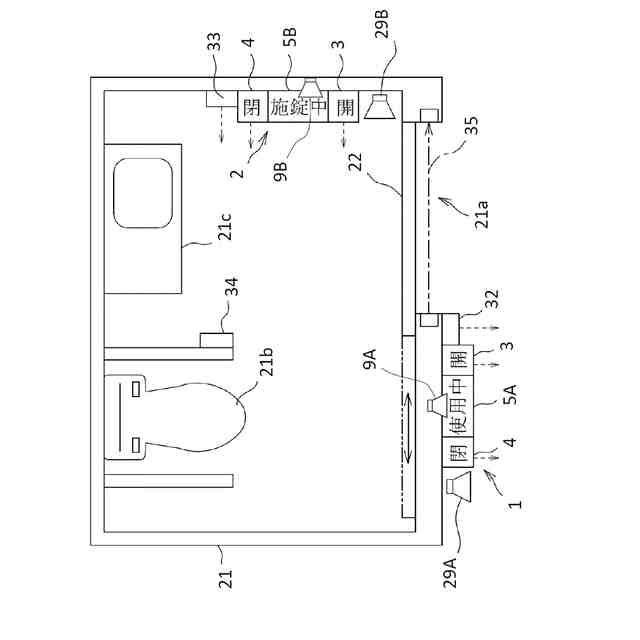

本発明の実施形態に係る自動ドアシステムを備えたトイレの概要平面図である。

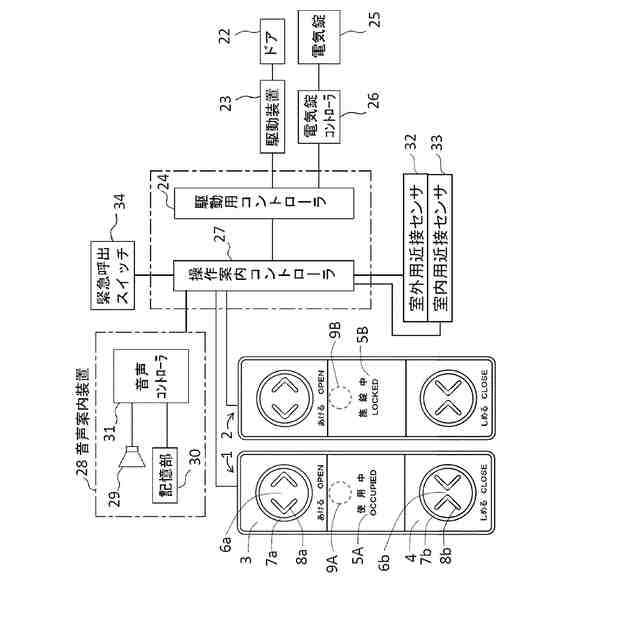

本発明の実施形態に係るトイレ用自動ドアシステムの概要を示すブロック図である。

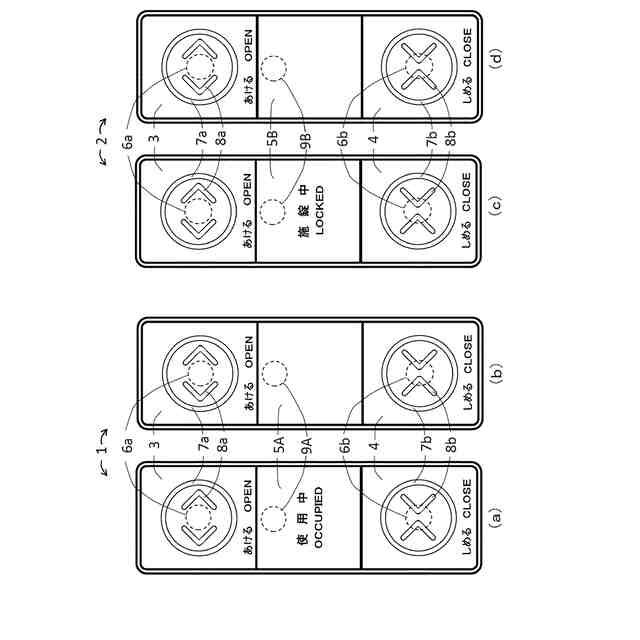

本発明の実施形態に係るトイレ用ドア開閉操作ユニット（トイレ用ドア開閉スイッチ）の要部を示す正面図である。

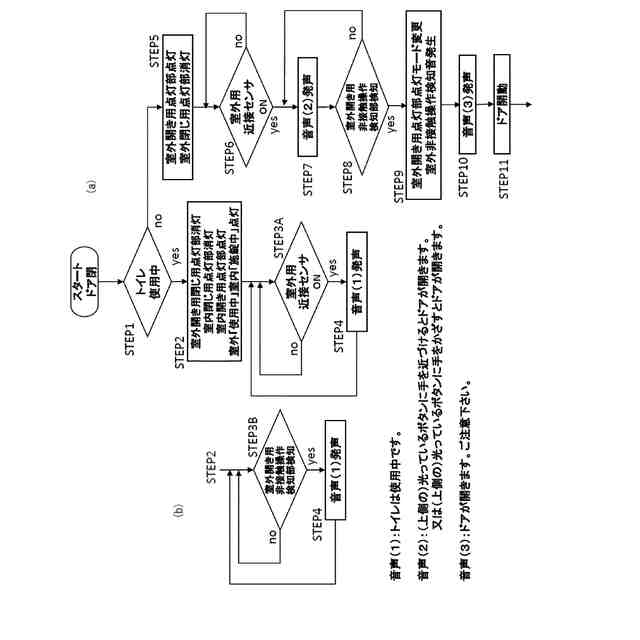

実施例１のトイレ用自動ドアシステムの動作を説明するための図である。（ａ）は実施例１のトイレ用自動ドアシステムの動作の一例を示すフローチャートである。（ｂ）は変形例を説明するための図である。
実施例１のトイレ用自動ドアシステムの動作を説明するためのフローチャートである。
実施例１のトイレ用自動ドアシステムの動作を説明するためのフローチャートである。

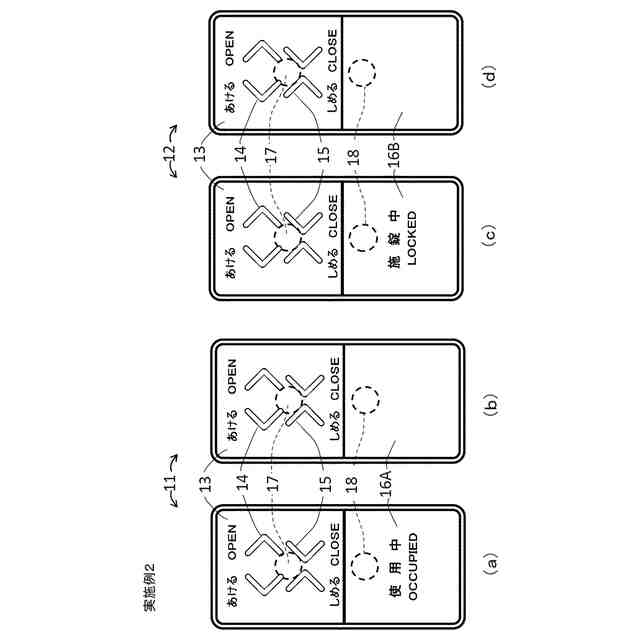

実施例２のトイレ用ドア開閉操作ユニット（トイレ用ドア開閉スイッチ）の一例を説明するための図である。（ａ）、（ｂ）は室外操作部の一例を示す図、（ｃ）、（ｄ）は室内操作部の一例を示す図である。

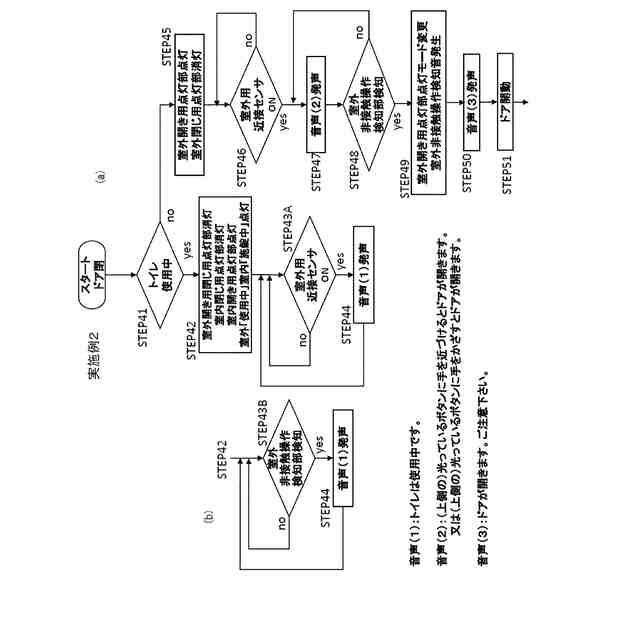

実施例２のトイレ用自動ドアシステムの動作を説明するための図である。（ａ）はトイレ用自動ドアシステムの動作の一例を示すフローチャートである。（ｂ）は変形例を説明するための図である。
実施例３のトイレ用ドア開閉操作ユニット（トイレ用ドア開閉スイッチ）の一例を説明するための図である。（ａ）、（ｂ）は室外操作部の一例を示す図、（ｃ）、（ｄ）は室内操作部の一例を示す図である。
実施例３のトイレ用自動ドアシステムの動作を説明するための図である。（ａ）はトイレ用自動ドアシステムの動作の一例を示すフローチャートである。（ｂ）は変形例を説明するための図である。
実施例４のドア開閉操作ユニット（ドア開閉スイッチ）の一例を説明するための図である。
実施例４のドア開閉スイッチを採用した建物内の事務室の一例を示す図である。
実施例４のトイレ用自動ドアシステムの動作の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
本発明のトイレ用自動ドアシステムの実施形態の概要を図１及び図２により説明する。
（実施例１）
トイレ２１は、その開口部２１ａに引き戸式のドア２２が開閉自在に配置され、その開口部２１ａの上部の無目内に図示省略したモータ、モータのホール素子の出力やエンコーダ等によりドアの位置を検出するドア位置検出部、タイミングベルト等の動力伝達機構を備えた駆動装置２３と、その駆動装置２３の駆動動作を適宜の出力信号により駆動させる駆動用コントローラ２４が配設されている。駆動用コントローラ２４には、電気錠コントローラ２６を介して電気錠２５が接続され、ドア２２の開閉動作に対応して適時に施錠または解錠するようにしている。
なお、トイレ２１内には便器２１ｂや洗面台２１ｃが設置されるとともに便器２１ｂの近傍には緊急呼出スイッチ３４を設けており、その他に図示しないが室内灯や換気扇などが適宜に装備されるものである。詳細説明は省略するが、ドアの開閉操作に連動させて、室内灯の点灯、消灯や、換気扇の運転、停止を制御することで、利用者の利便性を向上させるとともに、省エネルギーを実現している。
【０００９】
また、トイレ２１の室外側にトイレ室外用ドア開閉スイッチ（室外操作部１とも呼ぶ）が配設され、室内側にトイレ室内用ドア開閉スイッチ（室内操作部２とも呼ぶ）が配設されている。トイレ室外用ドア開閉スイッチ（室外操作部１）とトイレ室内用ドア開閉スイッチ（室内操作部２）とは略同様の外観を有し、トイレ用ドア開閉スイッチと総称され、それぞれ開き用非接触操作部３、閉じ用非接触操作部４及び状態表示部を備えている。なお、室外操作部１と室内操作部２とでは、状態表示部に表示される内容が異なるため、必要に応じて室外操作部の状態表示部を５Ａ、室内操作部の状態表示部を５Ｂと呼ぶものとする。
【００１０】
トイレ室外用ドア開閉スイッチ（室外操作部１）およびトイレ室内用ドア開閉スイッチ（室内操作部２）は、それらの動作を制御する操作案内コントローラ２７を介し前記駆動用コントローラ２４に接続してドア２２の開閉動作に連係するようにしている。すなわち、ドア２２は、トイレ室外用ドア開閉スイッチ（室外操作部１）とトイレ室内用ドア開閉スイッチ（室内操作部２）の開き用非接触操作部３、閉じ用非接触操作部４の非接触操作により開信号又は閉信号が発信されたときに、前記駆動用コントローラ２４により駆動装置２３を制御してドア２２が開閉動作するようにしている。
（【００１１】以降は省略されています）
