公開番号2025036459
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024224083,2024131065
出願日2024-12-19,2021-01-06
発明の名称制御方法、及び画像形成装置
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類H04N 1/00 20060101AFI20250306BHJP(電気通信技術)
要約【課題】ファクシミリ通信を利用して画像を送信できなかった場合に当該画像を含むメッセージを投稿する端末装置等を提供すること。
【解決手段】複数の端末装置間でメッセージをやり取り可能なサービスを提供するサーバ装置と通信可能な通信部と、制御部と、表示部とを備えた第1の端末装置であって、前記制御部は、第1の通信装置が、第2の通信装置から第1の画像を受信したことを示すメッセージを前記表示部に表示し、前記第2の通信装置へ第2の画像を送信する指示を受け付け、前記第2の通信装置へ前記第2の画像を送信できない場合には、第2の端末装置へ前記第1の画像を受信したことに対する返信メッセージを送信する指示を前記サーバ装置に送信する。

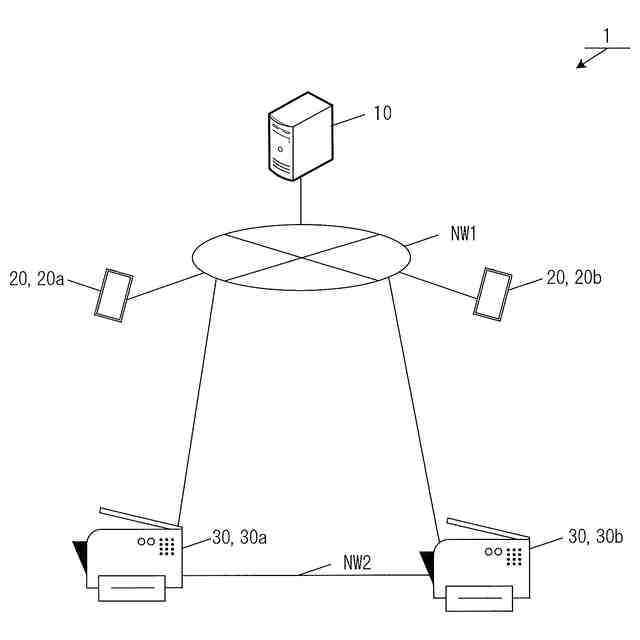

【選択図】図1
特許請求の範囲【請求項１】
サーバ装置と、
第１の通信装置と、第２の通信装置と、
第１の端末装置と、第２の端末装置と
が通信可能に接続されてなるシステムの制御方法であって、
前記第１の通信装置は、前記第２の通信装置から第１の画像を受信した場合、前記サーバ装置を介して所定の情報を前記第１の端末装置に送信し、
前記第１の端末装置は、前記第
２の通信装置への第２の画像の送信指示である第１の指示を前記第１の通信装置に送信し、
前記第１の通信装置は、前記第１の指示に基づき前記第２の画像を前記第２の通信装置へ送信し、
前記第１の端末装置は、前記第２の端末装置へユーザによって入力されたメッセージを送信するための指示である第２の指示を前記第１の通信装置に送信し、
前記第１の通信装置は、前記第２の指示に基づき前記第２の端末装置に前記メッセージを送信し、
前記第１の指示及び前記第２の指示は前記第１の端末装置上で実行される第１のアプリケーション上のユーザインタフェースを介して受け付けた前記ユーザの操作に基づいて実行される
ことを特徴とする制御方法。
続きを表示（約 540 文字）【請求項２】
前記第１の通信装置は第１の通信方法によって前記第２の通信装置から前記第１の画像を受信し、
前記第１の通信装置は前記第１の通信方法によって前記第２の通信装置へ前記第２の画像を送信し、
前記第２の端末装置に対して前記第１の通信方法と異なる第２の通信方法によって前記メッセージが送信されることを特徴とした請求項１記載の制御方法。
【請求項３】
制御部を備え、通信装置及び端末装置と通信可能な画像形成装置であって、
前記制御部は、
前記通信装置から第１の通信方法によって第１の画像を受信した場合、所定の情報を第２の通信方法によって前記端末装置へ送信し、
第２の画像を送信する指示を前記端末装置から受信すると、前記第２の画像を前記第１の通信方法によって前記通信装置に送信し、
ユーザによって入力されたメッセージを送信する指示を前記端末装置から受信すると、前記第２の通信方法によって当該端末装置とは異なる他の端末装置に前記メッセージを送信する
ことを特徴とする画像形成装置。
【請求項４】
前記メッセージはテキストデータを含む
ことを特徴とする請求項３記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御方法等に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、画像通信装置の一つであるファクシミリが広く利用されており、ファクシミリの受信を通知する技術も提案されている。
【０００３】
例えば、ファクシミリの受信を通知する通知メッセージを作成し、通知先に送付する画像形成装置において、通知メッセージに、受信した画像のプレビューを指定するＵＲＬ（Uniform Resource Locator）や、受信したデータに対する処理を選択するための画面を表示するためのＵＲＬを含める技術が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１６０５３１
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年では、チャットアプリ等、ユーザ間でメッセージの送受信を行うアプリの利用が広まっている。そこで、チャットアプリを介して、ファクシミリ通信を介して受信した画像の確認や、当該受信した画像に対する返信の画像の送信ができることが望ましい。ここで、ユーザが、外出先等からチャットアプリを介してファクシミリに返信の指示をした場合に、返信の指示がされたファクシミリの状態を容易に確認できない状況が考えられる。返信の画像の送信が送れている場合、ユーザはファクシミリの状態を確認できず、返信が遅れてしまい、トラブルに発展する可能性が生じるという課題がある。しかしながら、このような課題は、特許文献１では考慮されていない。
【０００６】
本開示は上述した課題に鑑み、ファクシミリ通信を利用して画像を送信できなかった場合に当該画像を含むメッセージを投稿する端末装置等を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決するために、本開示の第１の実施態様は、複数の端末装置間でメッセージをやり取り可能なサービスを提供するサーバ装置と通信可能な通信部と、制御部と、表示部とを備えた第１の端末装置であって、前記制御部は、第１の通信装置が、第２の通信装置から第１の画像を受信したことを示すメッセージを前記表示部に表示し、前記第２の通信装置へ第２の画像を送信する指示を受け付け、前記第２の通信装置へ前記第２の画像を送信できない場合には、第２の端末装置へ前記第１の画像を受信したことに対する返信メッセージを送信する指示を前記サーバ装置に送信することを特徴とする。
【０００８】
本開示の第２の実施態様は、第１の通信装置と、第２の通信装置と、第１の端末装置と、第２の端末装置と、サーバ装置とを含むシステムであって、前記第１の端末装置は、前記第１の通信装置が前記第２の通信装置から第１の画像を受信したことを前記サーバ装置を介して受信し、前記第１の端末装置は、前記サーバ装置に対する、前記第１の通信装置から前記第２の通信装置への第２の画像の送信指示を受け付け、前記第１の端末装置は、前記サーバ装置から、前記第１の通信装置が前記第２の通信装置に前記第２の画像を送信できないことを受信し、前記第１の端末装置は、前記サーバ装置に対する、前記第２の端末装置へのメッセージの送信指示を受け付けることを特徴とするシステムである。
【０００９】
本開示の第３の実施態様は、複数の端末装置間でメッセージをやり取り可能なサービスを提供するサーバ装置と通信可能で、表示部を備えた第１の端末装置の制御方法であって、第１の通信装置が、第２の通信装置から第１の画像を受信したことを示すメッセージを前記表示部に表示するステップと、前記第２の通信装置へ第２の画像を送信する指示を受け付けるステップと、前記第２の通信装置へ前記第２の画像を送信できない場合には、第２の端末装置へ前記第１の画像を受信したことに対する返信メッセージを送信する指示を前記サーバ装置に送信するステップと、を含む制御方法である。
【００１０】
本開示の第４の実施態様は、第１の通信装置と、第２の通信装置と、第１の端末装置と、第２の端末装置と、サーバ装置とを含むシステムの制御方法であって、前記第１の端末装置が、前記第１の通信装置が前記第２の通信装置から第１の画像を受信したことを前記サーバ装置を介して受信するステップと、前記第１の端末装置が、前記サーバ装置に対する、前記第１の通信装置から前記第２の通信装置への第２の画像の送信指示を受け付けるステップと、前記第１の端末装置が、前記サーバ装置から、前記第１の通信装置が前記第２の通信装置に前記第２の画像を送信できないことを受信するステップと、前記第１の端末装置が、前記サーバ装置に対する、前記第２の端末装置へのメッセージの送信指示を受け付けるステップと、を含むことを特徴とする制御方法である。
【発明の効果】
（【００１１】以降は省略されています）
