公開番号2025071556
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181822
出願日2023-10-23
発明の名称蒸発器及び冷蔵庫
出願人シャープ株式会社
代理人個人,個人,個人
主分類F25B 39/02 20060101AFI20250428BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷却効率の低下を抑えることが可能な蒸発器及び冷蔵庫を提供する。
【解決手段】蒸発器は、複数のフィンと、冷媒管とを備る。複数のフィンは、幅方向に沿って相互に間隔をおいて配置される。冷媒管は、複数のフィンに接触する。複数のフィンのうち、幅方向の一方側の端に位置する第1フィン、及び幅方向の他方側の端に位置する第2フィンの少なくとも一方は、切欠部を含む。

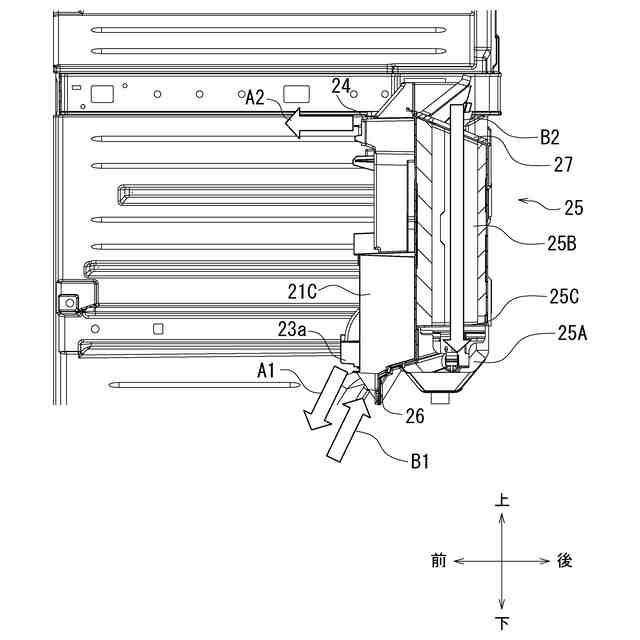

【選択図】図5
特許請求の範囲【請求項１】
幅方向に沿って相互に間隔をおいて配置される複数のフィンと、
前記複数のフィンに接触する冷媒管と
を備え、
前記複数のフィンのうち、前記幅方向の一方側の端に位置する第１フィン、及び前記幅方向の他方側の端に位置する第２フィンの少なくとも一方は、切欠部を含む、蒸発器。
続きを表示（約 880 文字）【請求項２】
前記第１フィン及び前記第２フィンの少なくとも一方の前記切欠部は、高さ方向に沿って伸びている、請求項１に記載の蒸発器。
【請求項３】
前記第１フィン及び前記第２フィンとの少なくとも一方は、前後方向において、前記切欠部の一方側に位置する部分と、他方側に位置する部分とを含む、請求項１又は２に記載の蒸発器。
【請求項４】
前記第１フィン及び前記第２フィンの少なくとも一方は、前側端部と、後側端部とを有し、
前記前側端部の上下方向に沿った長さは、前記後側端部の前記上下方向に沿った長さより長い、請求項３に記載の蒸発器。
【請求項５】
高さ方向において前記第１フィンの前記切欠部が設けられた部分の面積と、高さ方向において前記第２フィンの前記切欠部が設けられた部分の面積とが相互に異なる、請求項２に記載の蒸発器。
【請求項６】
前記第１フィンの前記切欠部が設けられた部分の高さ寸法と、前記第２フィンの前記切欠部が設けられた部分の高さ寸法とは、相互に異なる、請求項２又は５に記載の蒸発器。
【請求項７】
前記第１フィンは、前記第２フィンよりも冷却室からの冷気の吹出口の近くに位置し、
前記第１フィンの面積は、前記第２フィンの面積よりも大きい、請求項５に記載の蒸発器。
【請求項８】
前記第１フィン及び前記第２フィンのそれぞれは、ヒータを保持する保持部を有する、請求項１に記載の蒸発器。
【請求項９】
前記第１フィン及び前記第２フィンの少なくとも一方において、前記保持部における前後方向に沿った寸法が、前記切欠部が設けられた部分の前後方向に沿った寸法よりも大きい、請求項８に記載の蒸発器。
【請求項１０】
前記第１フィンの保持部と、前記第２フィンの保持部との幅方向における中心が、前記蒸発器全体の幅方向における中心とは異なる位置に位置している、請求項８に記載の蒸発器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、蒸発器及び冷蔵庫に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１の冷蔵庫は、冷媒管と冷媒管を支持するエンドプレートとを含むエバポレー例えばポレータの上方の左右いずれかに片寄った位置に配置されるアキュムレータと、エンドプレートに接触するパイプヒータとを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８５６６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の冷蔵庫に設けられるようなエバポレータには、空気中の水分が結露した霜などが付着し、冷蔵庫の冷却効率が低下することがある。
【０００５】
本開示は、冷却効率の低下を抑えることが可能な蒸発器及び冷蔵庫を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一局面によれば、蒸発器は、複数のフィンと、冷媒管とを備る。複数のフィンは、幅方向に沿って相互に間隔をおいて配置される。冷媒管は、複数のフィンに接触する。複数のフィンのうち、幅方向の一方側の端に位置する第１フィン、及び幅方向の他方側の端に位置する第２フィンの少なくとも一方は、切欠部を含む。
【発明の効果】
【０００７】
本開示によれば、冷却効率の低下を抑えることができる。
【図面の簡単な説明】
【０００８】

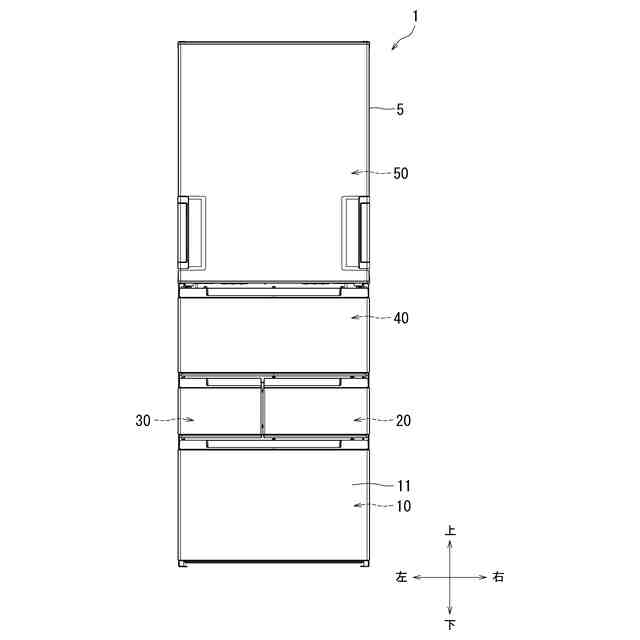

本開示の一実施形態に係る冷却装置を示す正面図である。

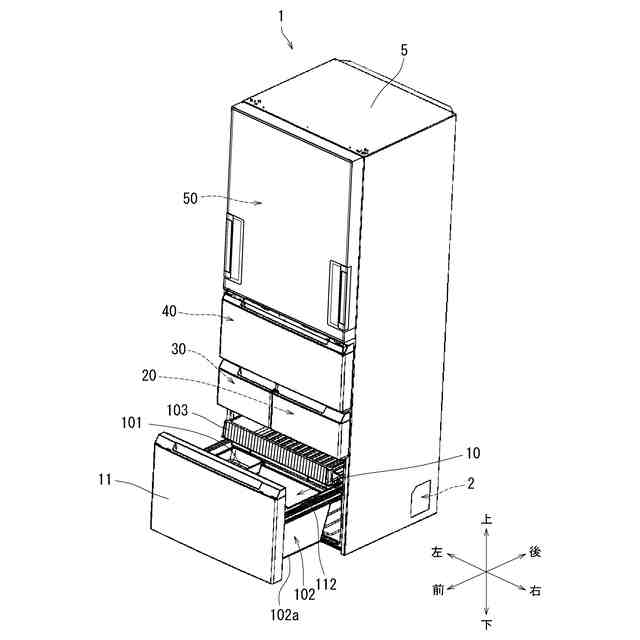

本開示の一実施形態に係る冷却装置の斜視図である。

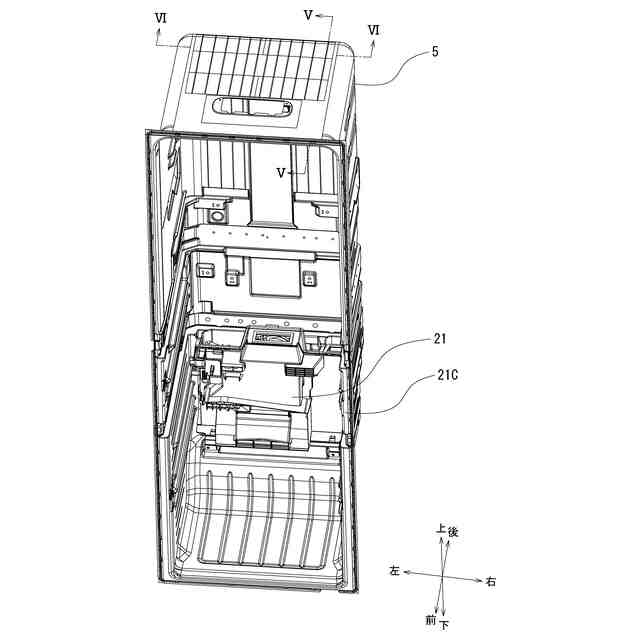

本開示の一実施形態に係る冷却装置の一部分を示す斜視図である。

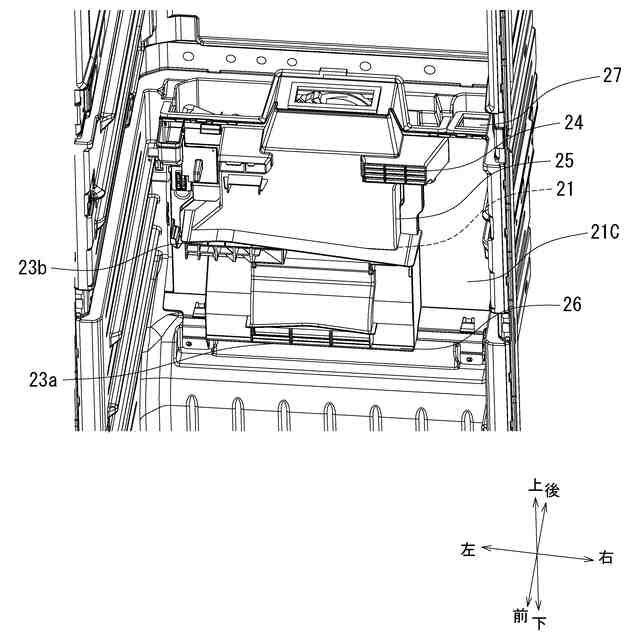

冷却装置の冷却器の拡大図である。
冷却装置の前後方向に沿った断面の一部の拡大図である。
冷却装置の幅方向に沿った断面の一部の拡大図である。

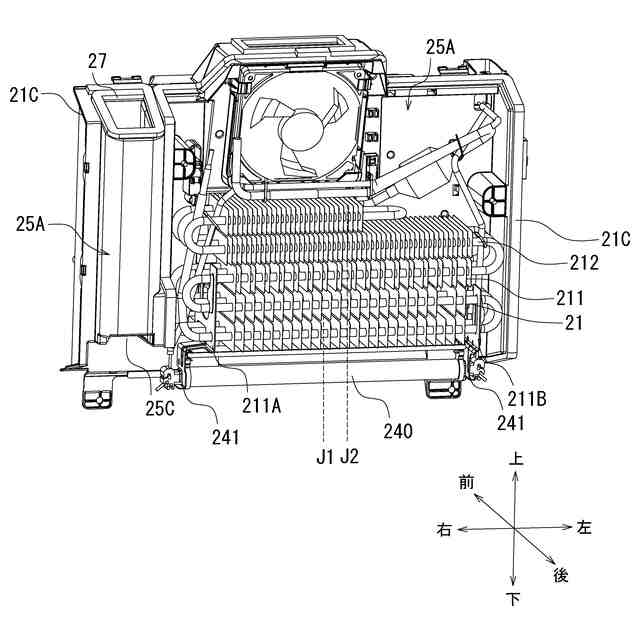

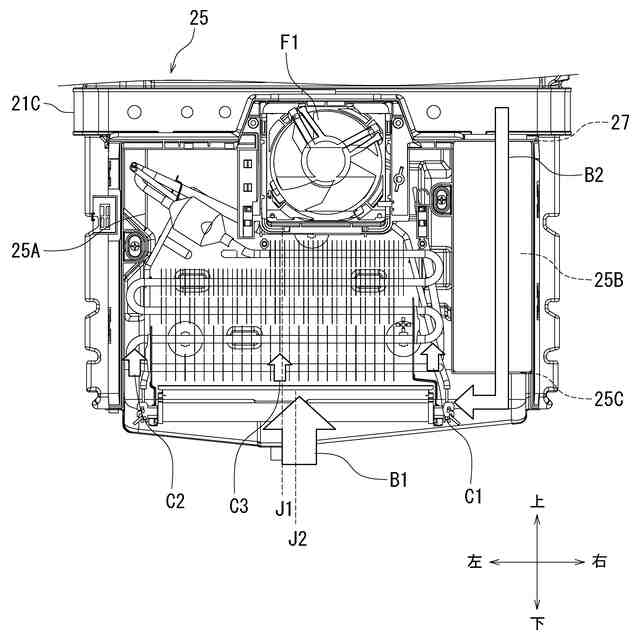

蒸発器及びカバーを背面側から見た図である。

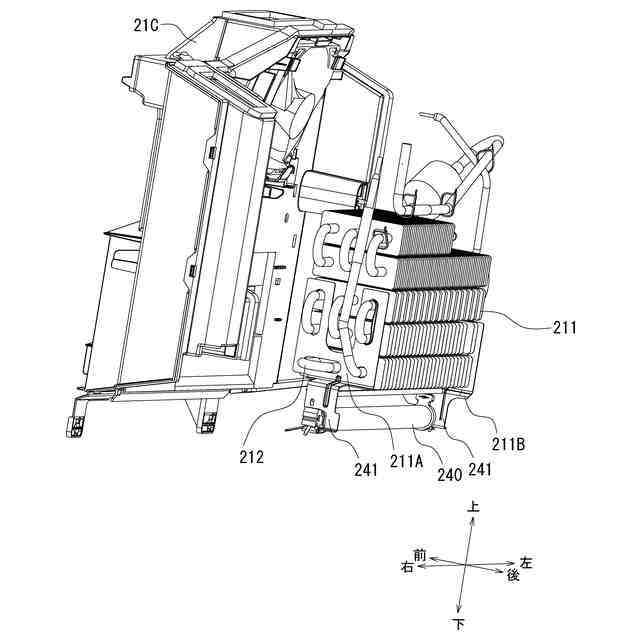

蒸発器を右側から見た図である。

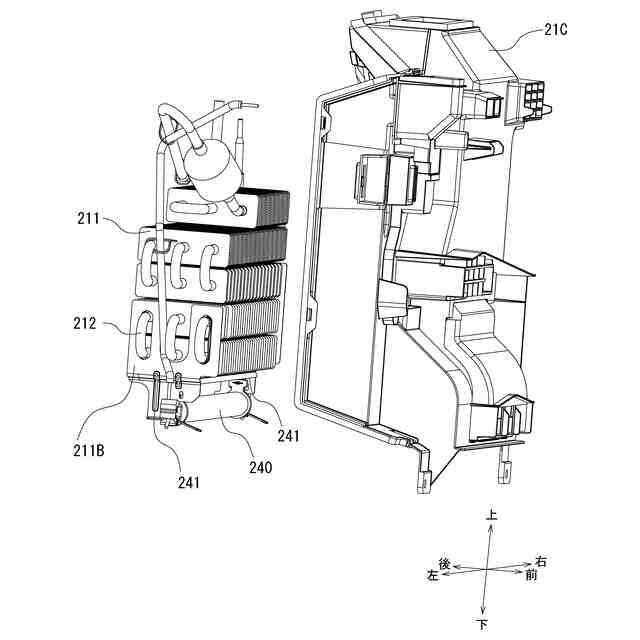

蒸発器を左側から見た図である。
第１フィンを右側から見た図である。
第２フィンを左側から見た図である。
本実施形態の変形例１に係る第１フィンを示す図である。
本実施形態の変形例２に係る第１フィンを示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を附して説明を繰り返さない。
【００１０】
［実施形態１］
図１～図３等を参照して本実施形態に係る冷却装置１を説明する。なお、本開示において、冷却装置１とは、食材等の物体を冷却する装置の総称である。冷却装置１には、例えば、冷凍室のみを有する冷凍庫、冷凍室に加え、冷蔵室等を更に有する冷蔵庫等が含まれるものとする。冷凍室とは、室内の温度を０℃以下にまで冷却する室の総称である。冷凍室は、－１８℃以下の温度の冷気が供給される室であることが好ましい。本実施形態では、冷却装置１が、冷凍室に加え、冷蔵室を有する例について説明する。但し、本発明は、この構成に限定されない。例えば、冷却装置１は、冷凍室のみを有する冷凍庫であってもよい。
（【００１１】以降は省略されています）
