特許ウォッチ

公開番号2025091173
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206269
出願日2023-12-06
発明の名称冷蔵庫
出願人アクア株式会社
代理人個人,個人,個人,個人
主分類F25D 23/02 20060101AFI20250611BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】従来の冷蔵庫では、自閉機構のストライカ部とキャッチャー部との位置精度を実現するため、断熱箱体への組み付け作業が煩雑化するという課題がある。

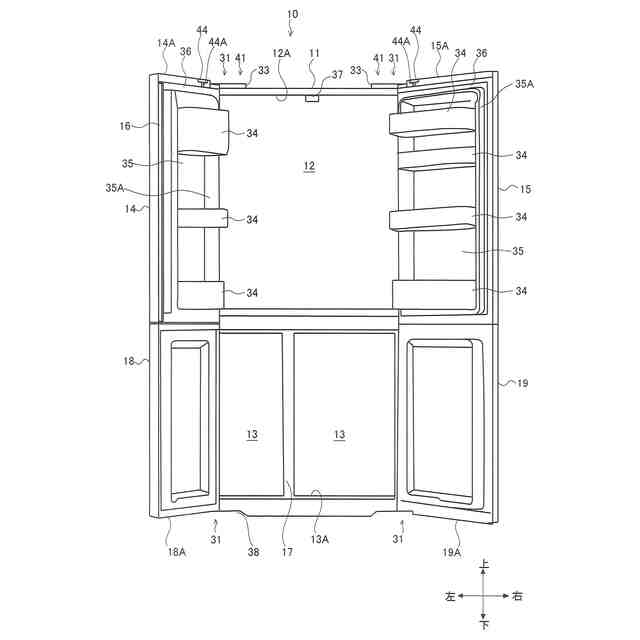

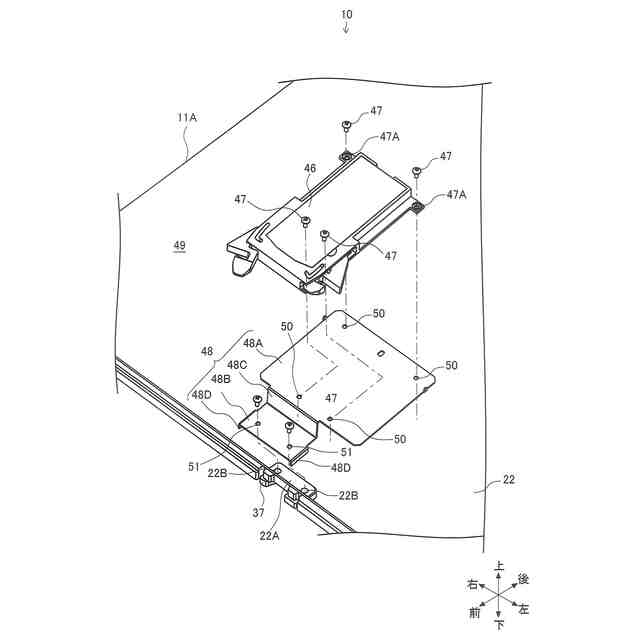

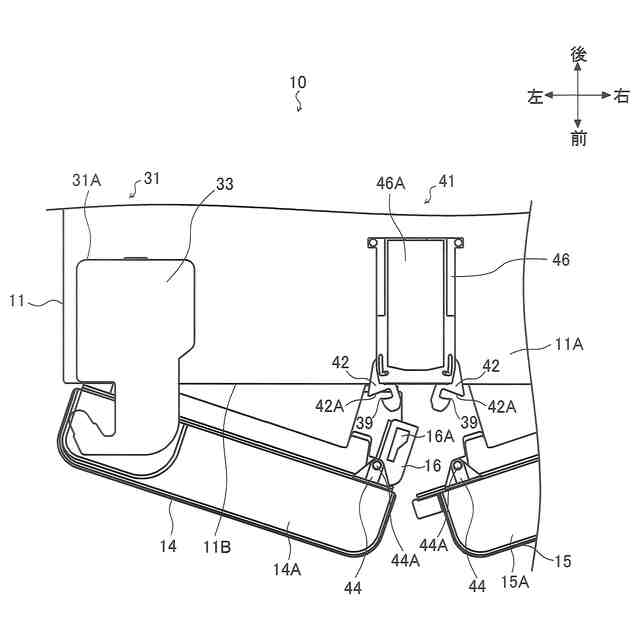

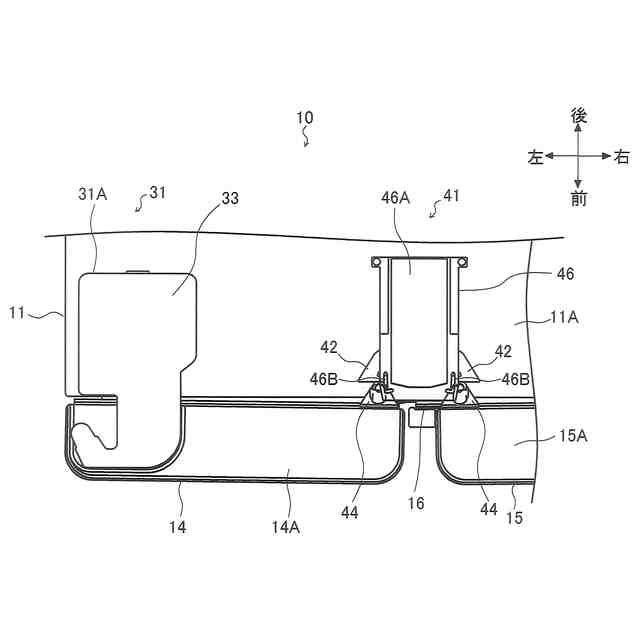

【解決手段】本発明の冷蔵庫10の自閉機構41の筐体部46は、補強板48を介して断熱箱体11に固定される。そして、補強板48は、断熱箱体11の内箱22の位置合わせ部22Aに対して位置決めされる。この構造により、自閉機構41の筐体部46は、補強板48を介して断熱箱体11に対して簡易に位置精度良く組み付けられる。その結果、ストライカ部44やキャッチャー部42の単独の位置決め作業が不要となり、断熱箱体11への組み付け作業性が向上される。
【選択図】図7A
特許請求の範囲【請求項１】
貯蔵室が形成される断熱箱体と、
前記断熱箱体にヒンジ機構を介して取り付けられ、前記貯蔵室の前面開口部を開閉自在に塞ぐ両開き式の断熱扉と、
前記断熱扉を前記断熱箱体に対して自閉させる自閉機構と、
前記断熱扉に配設されるセンターピラーと、
前記断熱箱体の前記貯蔵室側に取り付けられ、前記断熱扉の閉動作時に前記センターピラーをガイドするピラーガイド部と、
前記断熱箱体に固定され、前記自閉機構の筐体部を位置決めして固定する補強板と、を備え、
前記補強板は、前記断熱箱体の内箱に形成される位置合わせ部に対して固定されることで、前記断熱箱体に位置決めされることを特徴とする冷蔵庫。
続きを表示（約 630 文字）【請求項２】
前記自閉機構は、
前記筐体部に対して配設され、前記断熱箱体の奥行方向へと移動するキャッチャー部と、
前記断熱扉に配設され、前記断熱扉の開閉動作に連動して前記キャッチャー部に連結し、あるいは前記キャッチャー部から離脱するストライカ部と、を有し、
前記断熱扉の前記閉動作時には、前記ストライカ部の係合ピンは、前記キャッチャー部の係合溝に対して侵入し、前記キャッチャー部と前記ストライカ部とが連結することを特徴とする請求項１に記載の冷蔵庫。
【請求項３】
前記断熱箱体の外箱の天面には、前記ヒンジ機構の本体フレームを位置決めする第１の締結孔と、前記補強板を位置決めする第２の締結孔と、が形成され、
前記補強板は、前記位置合わせ部及び前記第２の締結孔を介して前記断熱箱体に対して位置決めされることを特徴とする請求項２に記載の冷蔵庫。
【請求項４】
前記断熱扉のヒンジ取り付け孔に対して位置決めされる連結部材と、
前記連結部材に配設され、前記ストライカ部を前記断熱扉に対して位置決めする取付けプレート部と、を備え、
前記ストライカ部は、前記取付けプレート部を介して前記断熱扉に位置決めして固定されることを特徴とする請求項３に記載の冷蔵庫。
【請求項５】
前記ピラーガイド部は、前記補強板に対して固定されることを特徴とする請求項４に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷蔵庫に関し、特に、断熱扉の自閉機構の組み立て作業を簡素化し、自閉機構の位置決め精度を向上させることで断熱扉の半ドアを防止する冷蔵庫に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、従来の冷蔵庫が開示されている。冷蔵庫は、貯蔵室として用いられる冷蔵庫本体と、冷蔵庫本体の前面開口部を塞ぐ断熱扉と、を備える。そして、断熱扉は、冷蔵庫本体の略中央から両開き式である。冷蔵庫の正面視左側の断熱扉は、その左側上端部が上部ヒンジ部を介して冷蔵庫本体に対して回転自在に軸支される。同様に、冷蔵庫の正面視右側の断熱扉は、その右側上端部が上部ヒンジ部を介して冷蔵庫本体に対して回転自在に軸支される。それぞれの上部ヒンジ部は、冷蔵庫本体の天面において、カバー体により覆われる。
【０００３】
また、冷蔵庫本体の天面には、断熱扉の開閉動作に要するトルクを低減する扉開閉手段が配設される。扉開閉手段は、左右両側の断熱扉に対してそれぞれ配設される。そして、一対の扉開閉手段は、冷蔵庫本体の略中央に並んで配設される。
【０００４】
扉開閉手段は、断熱扉側に配設される引き込みピンを有するブラケットと、冷蔵庫本体側に配設される引き込みピンと連結する回転板と、連結部材を介して回転板の閉方向への回転を規制するアクチュエータと、回転板の閉方向への回転をアシストするスプリングと、を備える。
【先行技術文献】
【特許文献】
【０００５】
特許第３８６４９４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述したように、従来の冷蔵庫では、上部ヒンジ部が断熱扉の横幅方向の一端側に配設され、扉開閉手段が断熱扉の横幅方向の他端側に配設される。そして、断熱扉の閉動作時には、扉開閉手段では、断熱扉側の引き込みピンが、冷蔵庫本体側の回転板の螺旋溝内へと侵入し、連結状態となる。その後、扉開閉手段の連結状態にて、断熱扉は、全閉状態へと移行する。この構造により、断熱扉の閉動作時に、引き込みピンが回転板の螺旋溝内へと侵入出来ない場合には、断熱扉は半ドア状態となるという課題がある。
【０００７】
そして、従来の冷蔵庫では、上部ヒンジ部と扉開閉手段とが、個別に冷蔵庫本体部に取付けられる構造であると共に、両部材の取付け位置が、断熱扉１枚分の略横幅方向の長さ分離間している。そのため、上記断熱扉の半ドアを防止するためには、冷蔵庫の組み立て作業時に、扉開閉手段の引き込みピンと回転板との位置決めに関して高い精度が求められる。その結果、作業者の組み立て作業が煩雑化し、個々の作業員の技量に依存するという課題がある。そして、冷蔵庫の量産時における歩留まりを向上させるためには、個々の作業員の技量に頼らず、上記位置精度を高める構造が求められる。
【０００８】
本発明は、上記の事情に鑑みてなされたものであり、断熱扉の自閉機構の組み立て作業を簡素化し、自閉機構の位置決め精度を向上させることで断熱扉の半ドアを防止する冷蔵庫を提供することにある。
【課題を解決するための手段】
【０００９】
本発明の冷蔵庫の第１の態様では、貯蔵室が形成される断熱箱体と、前記断熱箱体にヒンジ機構を介して取り付けられ、前記貯蔵室の前面開口部を開閉自在に塞ぐ両開き式の断熱扉と、前記断熱扉を前記断熱箱体に対して自閉させる自閉機構と、前記断熱扉に配設されるセンターピラーと、前記断熱箱体の前記貯蔵室側に取り付けられ、前記断熱扉の閉動作時に前記センターピラーをガイドするピラーガイド部と、前記断熱箱体に固定され、前記自閉機構の筐体部を位置決めして固定する補強板と、を備え、前記補強板は、前記断熱箱体の内箱に形成される位置合わせ部に対して固定されることで、前記断熱箱体に位置決めされることを特徴とする。この構造により、補強板が、断熱箱体の内箱の位置合わせ部に対して固定され、位置決めされることで、自閉機構の筐体部は、補強板を介して断熱箱体に対して簡易に位置精度良く組み付けられる。その結果、自閉機構の断熱箱体への組み付け作業性が向上される。
【００１０】

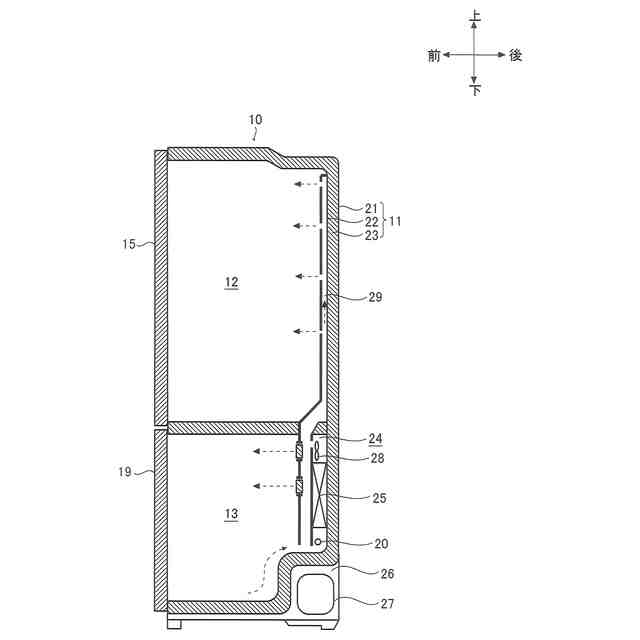

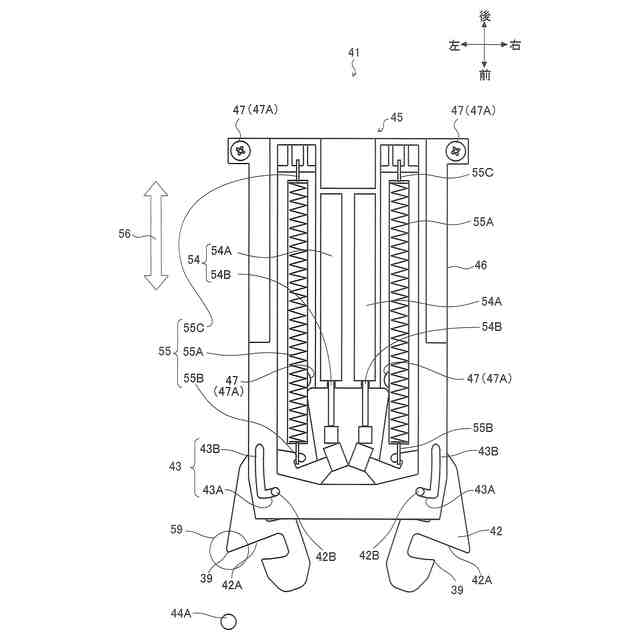

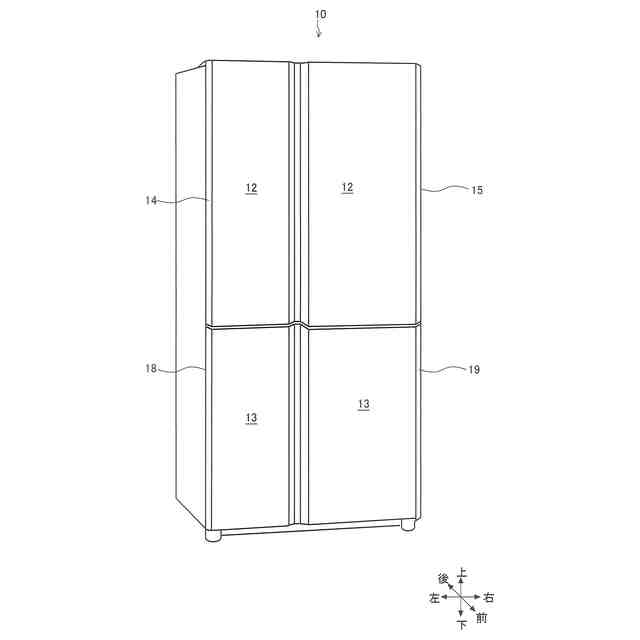

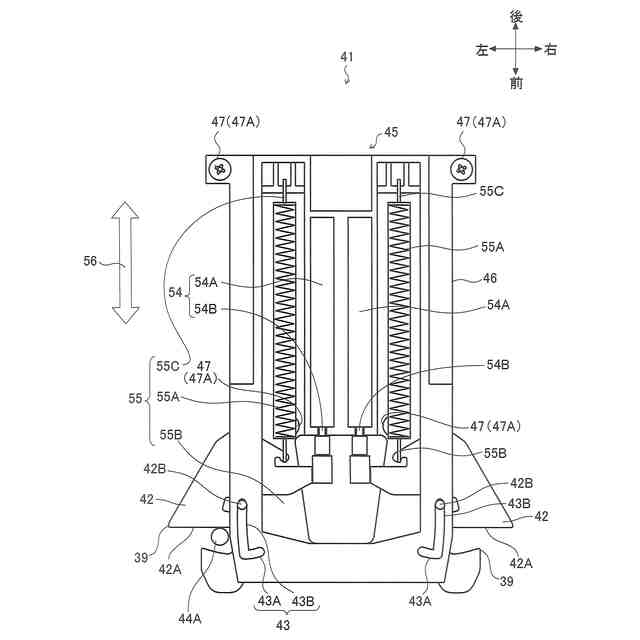

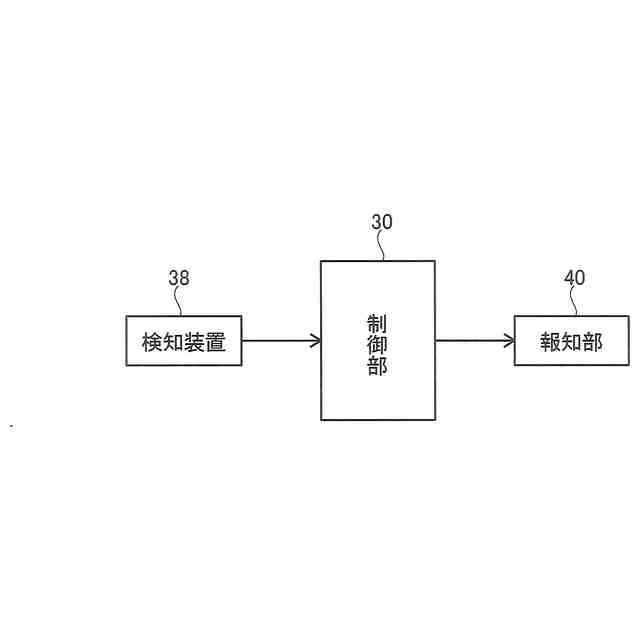

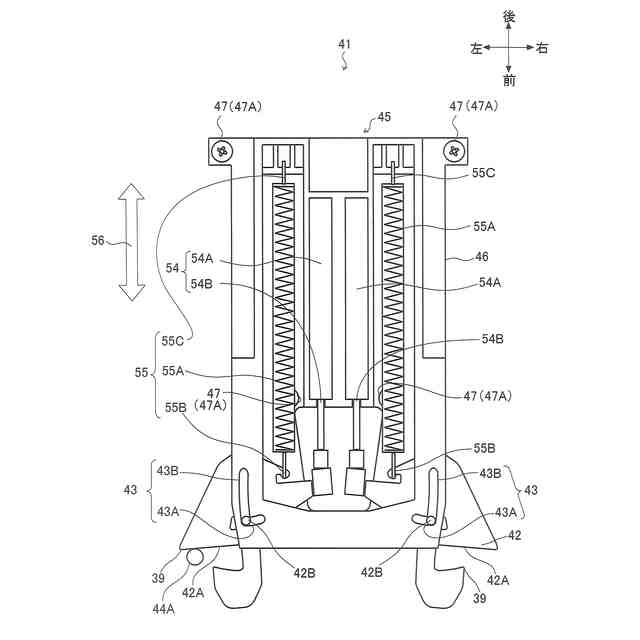

また、本発明の冷蔵庫の第２の態様では、前記自閉機構は、前記筐体部に対して配設され、前記断熱箱体の奥行方向へと移動するキャッチャー部と、前記断熱扉に配設され、前記断熱扉の開閉動作に連動して前記キャッチャー部に連結し、あるいは前記キャッチャー部から離脱するストライカ部と、を有し、前記断熱扉の前記閉動作時には、前記ストライカ部の係合ピンは、前記キャッチャー部の係合溝に対して侵入し、前記キャッチャー部と前記ストライカ部とが連結することを特徴とする。この構造により、断熱扉の閉動作時に、自閉機構のキャッチャー部とストライカ部とが連結状態となり、ストライカ部がキャッチャー部に引っ張られながら回転することで、断熱扉の半ドアが防止される。
（【００１１】以降は省略されています）
