公開番号2025104874
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223029
出願日2023-12-28
発明の名称冷蔵庫
出願人シャープ株式会社
代理人個人,個人,個人
主分類F25D 25/02 20060101AFI20250703BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】庫内の棚が上方に回動可能な冷蔵庫に関して、意図せずに棚が持ち上がってしまう可能性を低減することにある。
【解決手段】冷蔵庫は、後部が庫内の側面に枢支され、前部が上方に向けて回動可能である第1の棚131を備える。第1の棚は、第1のガラスプレート136を含む。冷蔵庫は、第1の棚に支持されて、第1の棚に対して前後方向にスライド可能な第2の棚をさらに備える。第2の棚は、第2のガラスプレート138を含む。第2のガラスプレートの方が第1のガラスプレートよりも分厚く形成される。
【選択図】図5
特許請求の範囲【請求項１】
後部が庫内の側面に枢支され、前部が上方に向けて回動可能である第１の棚を備え、
前記第１の棚は、第１のガラスプレートを含み、
前記第１の棚に支持されて、前記第１の棚に対して前後方向にスライド可能な第２の棚をさらに備え、
前記第２の棚は、第２のガラスプレートを含み、
前記第２のガラスプレートの方が前記第１のガラスプレートよりも分厚く形成される、冷蔵庫。
続きを表示（約 130 文字）【請求項２】
前記第２のガラスプレートの後端部が、前記第１の棚の枢支軸よりも前方に位置する、請求項１に記載の冷蔵庫。
【請求項３】
前記第２の棚は、前記第１の棚の、前記第１のガラスプレートよりも下方に収納される、請求項１に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷蔵庫に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特許文献１には、冷蔵庫等の棚装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１６０３３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的は、庫内の棚が上方に回動可能な冷蔵庫に関して、意図せずに棚が持ち上がってしまう可能性を低減することにある。
【課題を解決するための手段】
【０００５】
本開示の一局面においては、冷蔵庫は、後部が庫内の側面に枢支され、前部が上方に向けて回動可能である第１の棚を備える。第１の棚は、第１のガラスプレートを含む。冷蔵庫は、第１の棚に支持されて、第１の棚に対して前後方向にスライド可能な第２の棚をさらに備える。第２の棚は、第２のガラスプレートを含む。第２のガラスプレートの方が第１のガラスプレートよりも分厚く形成される。
【発明の効果】
【０００６】
本開示の一局面によれば、庫内の棚が上方に回動可能な冷蔵庫に関して、意図せずに棚が持ち上がってしまう可能性を低減することができる。
【図面の簡単な説明】
【０００７】
本開示の一実施形態にかかる冷蔵庫の正面図である。
本開示の一実施形態にかかる冷蔵室の扉が開いた状態の冷蔵庫の正面図である。
本開示の一実施形態にかかる冷蔵室内の複数の棚を示す斜視図である。
本開示の一実施形態にかかる可変棚の形態変化を示す斜視図である。

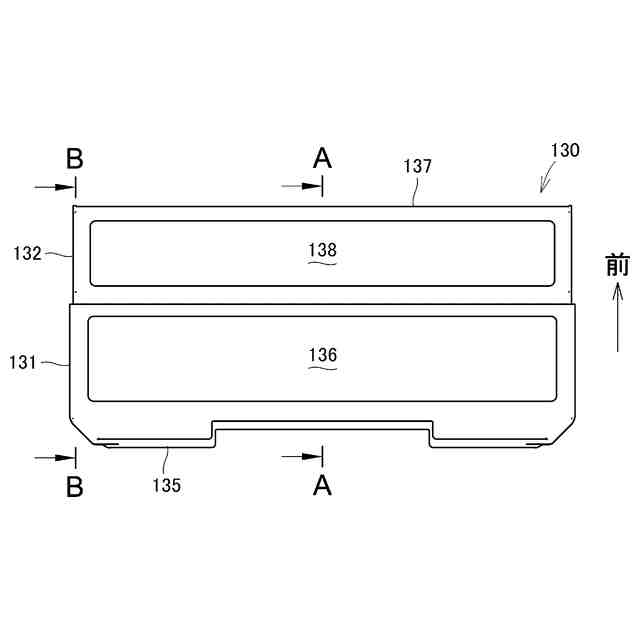

本開示の一実施形態にかかる第２の棚が突出した状態の可変棚の平面図である。

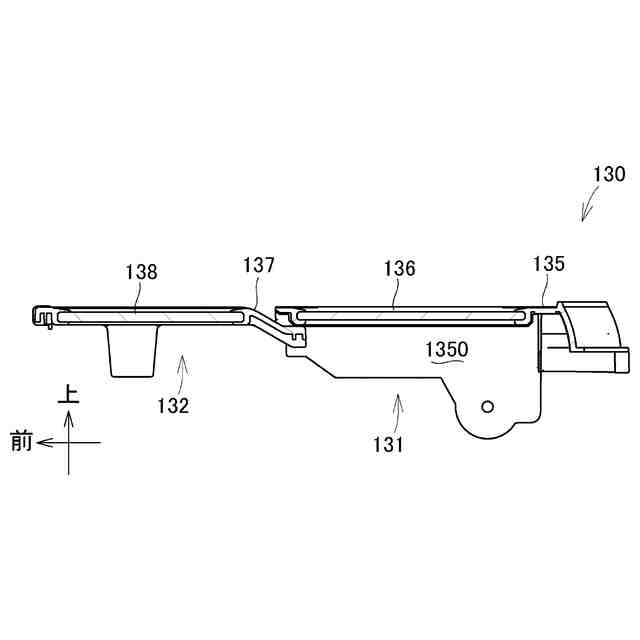

図５のＡ－Ａ断面図である。
図６のＢ－Ｂ断面図である。

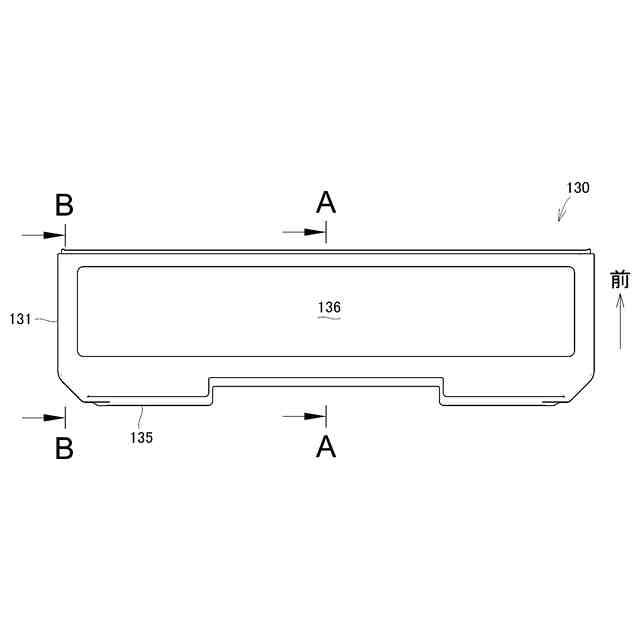

本開示の一実施形態にかかる第２の棚が収納された状態の可変棚の平面図である。

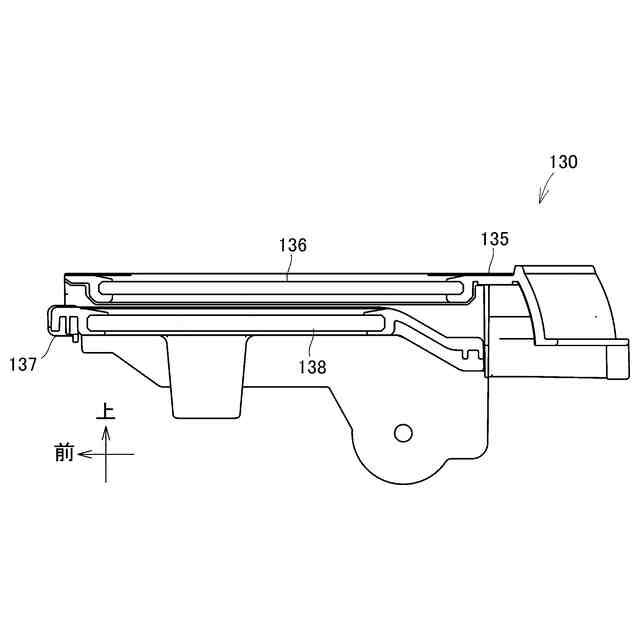

図８のＡ－Ａ断面図である。
図８のＢ－Ｂ断面図である。
本開示の一実施形態にかかる第１の棚の前下方斜視図である。
本開示の一実施形態にかかる第２の棚の後上方斜視図である。
本開示の一実施形態にかかる第２の棚が第１の棚に収納された状態における可変棚の断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しつつ、本開示の各実施形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称及び機能も同じである。
＜冷蔵庫の全体構成＞
【０００９】
先ず、図１および図２を参照しながら、第１の実施の形態にかかる冷蔵庫１００の全体構成を説明する。
【００１０】
冷蔵庫１００の外形は、主として断熱箱体１１０で構成されている。この断熱箱体１１０によって冷蔵庫１００の貯蔵空間が形成される。断熱箱体１１０によって形成される貯蔵空間は、水平方向に延びる複数の仕切りによって、例えば、上段から順に、冷蔵室１１１と、野菜室１１７と、冷凍室１１２とに区分けされている。本実施の形態においては、冷凍室１１２は、第１の冷凍エリア１１３と、製氷貯氷エリア１１４と、第２の冷凍エリア１１５とを含む。
（【００１１】以降は省略されています）
