公開番号2025136673
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035419
出願日2024-03-08
発明の名称原稿送り装置及び画像形成装置
出願人シャープ株式会社
代理人個人,個人
主分類H04N 1/00 20060101AFI20250911BHJP(電気通信技術)
要約【課題】原稿送り装置の高さを低くして反りが発生しても、原稿の排出不良の発生を防止可能な、原稿送り装置及び画像形成装置を提供する。
【解決手段】原稿送り装置は、原稿を搬送する搬送ガイドと、搬送された前記原稿を原稿積載トレイに排出する、駆動ローラ及び従動ローラを含む一対の排出ローラと、を備えた原稿送り装置であって、前記搬送ガイドは、前記原稿積載トレイを含む筐体に回動可能に軸支される搬送下ガイドを備え、前記搬送下ガイドが前記原稿送り装置の本体に対して閉じられた状態において、前記搬送下ガイドに設けられた係合部は、前記筐体に設けられた被係合部に係合し、前記搬送下ガイドが閉じられた状態から前記搬送下ガイドが回動することによって前記原稿送り装置の本体に対して開かれた状態において、前記係合部は、前記被係合部との係合が解除される。
【選択図】図8
特許請求の範囲【請求項１】
原稿を搬送する搬送ガイドと、
搬送された前記原稿を原稿積載トレイに排出する、駆動ローラ及び従動ローラを含む一対の排出ローラと、
を備えた原稿送り装置であって、
前記搬送ガイドは、前記原稿積載トレイを含む筐体に回動可能に軸支される搬送下ガイドを備え、
前記搬送下ガイドが前記原稿送り装置の本体に対して閉じられた状態において、前記搬送下ガイドに設けられた係合部は、前記筐体に設けられた被係合部に係合し、
前記搬送下ガイドが閉じられた状態から前記搬送下ガイドが回動することによって前記原稿送り装置の本体に対して開かれた状態において、前記係合部は、前記被係合部との係合が解除される、
原稿送り装置。
続きを表示（約 730 文字）【請求項２】
前記係合部は、前記被係合部に対し、前記原稿送り装置の上側及び下側から係合する、請求項１に記載の原稿送り装置。
【請求項３】
前記従動ローラは、前記搬送下ガイドにおいて、回動可能な状態で、付勢部材によって前記駆動ローラに圧接される、請求項１に記載の原稿送り装置。
【請求項４】
前記被係合部は、上側の端部に形成される第１平面部と、前記第１平面部よりも下側の端部に形成される第２平面部と、前記第１平面部と前記第２平面部との間に形成された傾斜部と、を備え、
前記係合部は、前記搬送下ガイドが前記原稿送り装置の本体に対して閉じられた状態において、前記第１平面部と係合する上係合部と、前記第２平面部と係合する下係合部と、を備える、
請求項１に記載の原稿送り装置。
【請求項５】
前記搬送下ガイドが前記原稿送り装置の本体に対して閉じられるとき、前記下係合部は被係合部の前記第２平面部の下側から前記第２平面部に向かって回動する、請求項４に記載の原稿送り装置。
【請求項６】
前記筐体には、前記原稿を搬送する搬送方向における、前記排出ローラと前記原稿積載トレイとの間に、壁部が設けられ、
前記壁部には、前記原稿を前記原稿積載トレイに排出するための前記従動ローラが位置する箇所に、一部が切り欠かれた切欠き部が形成される、請求項１に記載の原稿送り装置。
【請求項７】
前記被係合部は、前記壁部において前記切欠き部の隣接した箇所に設けられる、請求項６に記載の原稿送り装置。
【請求項８】
請求項１に記載の原稿送り装置を備える、画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、原稿送り装置及び画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、原稿の画像読取りなどのために、用紙（原稿）を連続搬送する原稿送り装置が知られている。例えば、特許文献１には、原稿を案内するガイド部が、原稿送り装置のフレームに一体に設けられた、原稿送り装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３６８９５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
原稿送り装置において、搬送された用紙が排出される原稿積載トレイを含むベーストレイにおける用紙積載高さを確保しつつ、原稿送り装置の高さをより低く設計しようとすると、搬送された用紙が排出されるベーストレイに形成されるリブ（壁）の高さを、より低くせざるを得なくなる。特に従動ローラ付近のリブの高さは、より一層低くせざるを得ない。しかしながら、リブの高さを低くした場合、ベーストレイの強度が弱くなる。そのため、強度不足によって、ベーストレイに反りや変形が発生する場合があり、その結果、用紙の搬送不良が発生するという問題があった。
【０００５】
特に、原稿のベーストレイへの排出を誘導する搬送下ガイドは、ベーストレイに回動可能に軸支され、また、原稿を搬送するための従動ローラを軸支するが、ベーストレイの反りに起因して、従動ローラの駆動ローラに対する圧力が小さくなる。そのため、駆動ローラと従動ローラとにより、原稿を挟みこんで搬送することができなくなる場合があった。
【０００６】
本開示は、上述の問題に鑑みてなされたものである。本開示の目的は、原稿送り装置の高さを低くして反りが発生しても、原稿の排出不良の発生を防止可能な、原稿送り装置及び画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一形態の原稿送り装置は、
原稿を搬送する搬送ガイドと、
搬送された前記原稿を原稿積載トレイに排出する、駆動ローラ及び従動ローラを含む一対の排出ローラと、
を備えた原稿送り装置であって、
前記搬送ガイドは、前記原稿積載トレイを含む筐体に回動可能に軸支される搬送下ガイドを備え、
前記搬送下ガイドが前記原稿送り装置の本体に対して閉じられた状態において、前記搬送下ガイドに設けられた係合部は、前記筐体に設けられた被係合部に係合し、
前記搬送下ガイドが閉じられた状態から前記搬送下ガイドが回動することによって前記原稿送り装置の本体に対して開かれた状態において、前記係合部は、前記被係合部との係合が解除される。
【０００８】
本開示の一形態の画像形成装置は、上記原稿送り装置を備える。
【発明の効果】
【０００９】
本開示によれば、原稿送り装置の高さを低くして反りが発生しても、原稿の排出不良の発生を防止可能な、原稿送り装置及び画像形成装置を提供することができる。
【図面の簡単な説明】
【００１０】

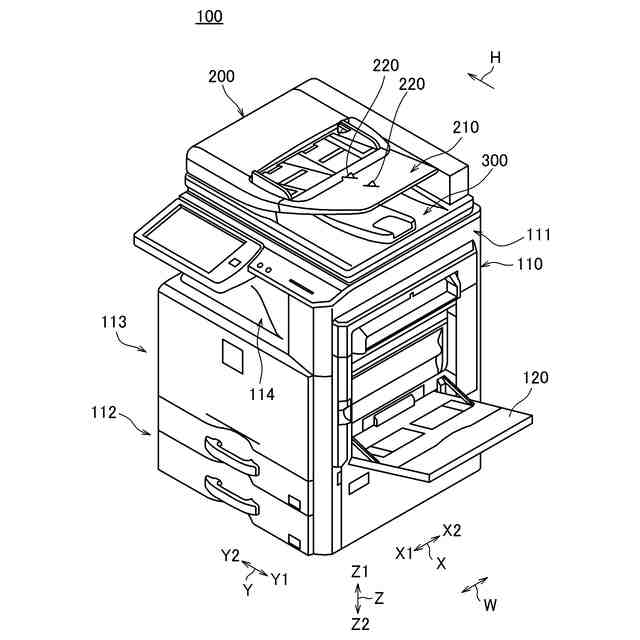

一実施形態に係る画像形成装置の外観を示す斜視図である。

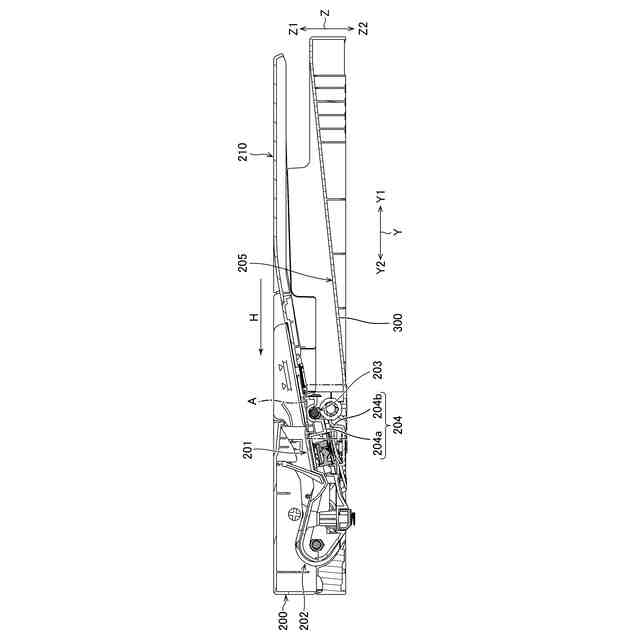

図１の画像形成装置の一部の断面図である。

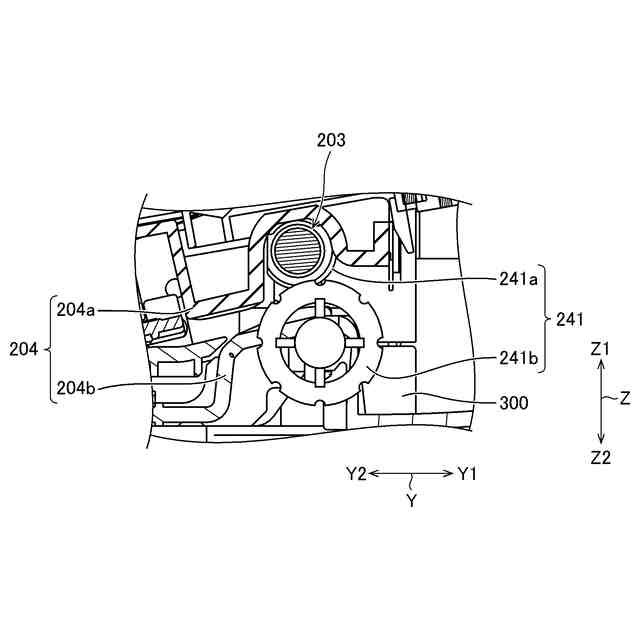

図２の領域Ａの拡大図である。

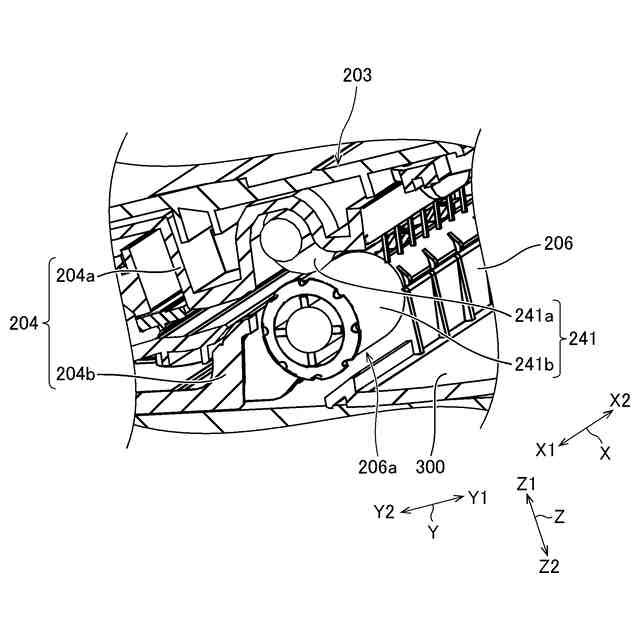

図２の領域Ａの拡大斜視図である。

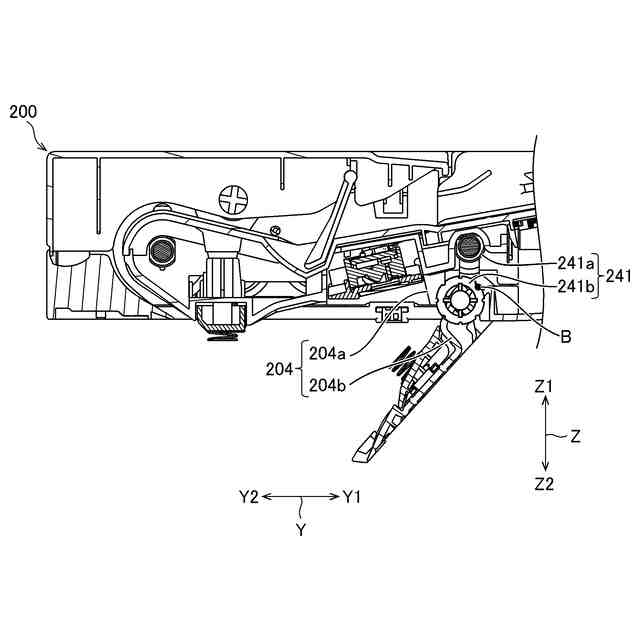

搬送下ガイドが回動した状態を示す図である。

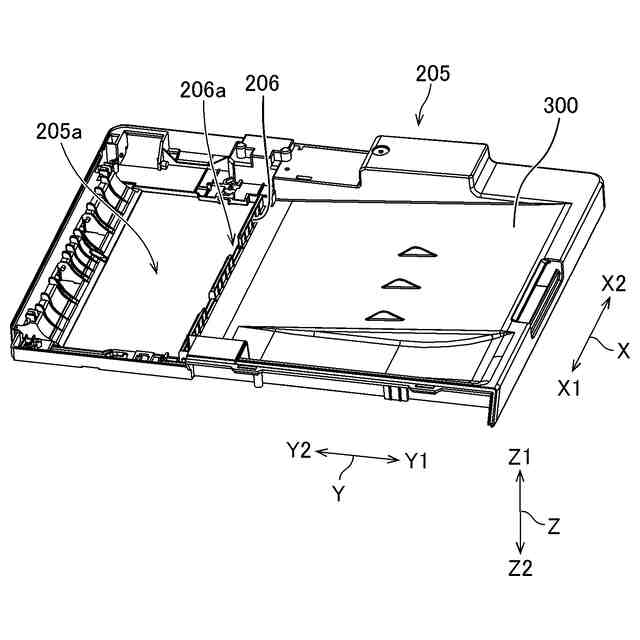

ベーストレイの外観を示す斜視図である。

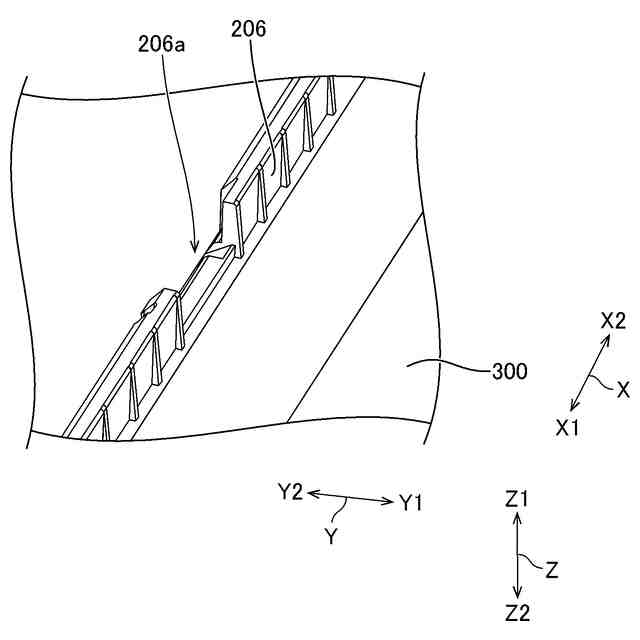

ベーストレイの部分拡大図である。

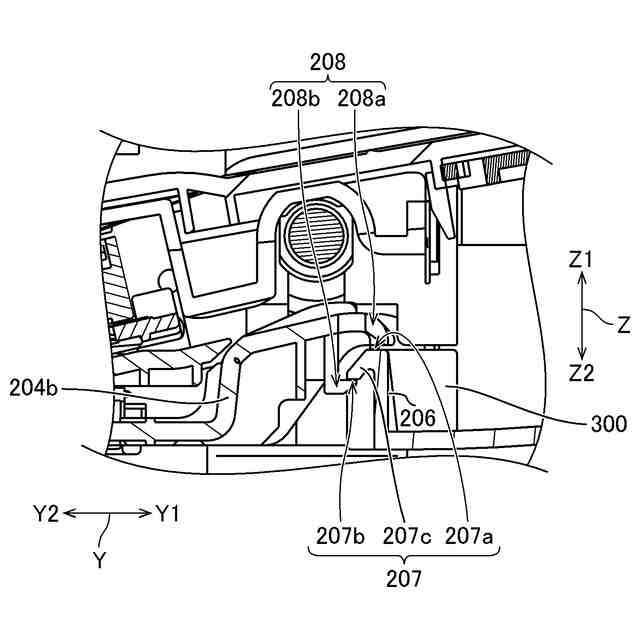

ベーストレイと搬送下ガイドとの係合状態を示す断面図である。

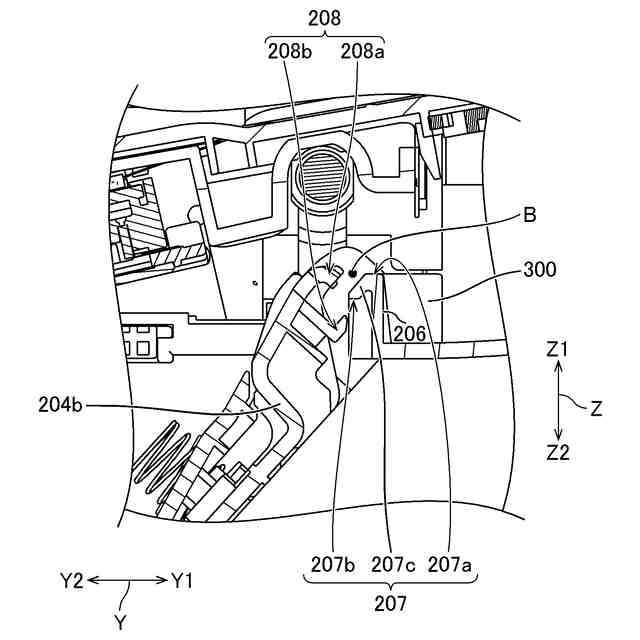

ベーストレイと搬送下ガイドとの非係合状態を示す断面図である。
ベーストレイと搬送下ガイドとの係合状態を示す斜視図である。
搬送下ガイドの一部を示す斜視図である。
ベーストレイの反りによる原稿搬送不良の様子を示す概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
