特許ウォッチ

公開番号2025144345
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044081
出願日2024-03-19
発明の名称トナーおよびそれを含む二成分現像剤
出願人シャープ株式会社
代理人個人,個人,個人,個人,個人,個人
主分類G03G 9/097 20060101AFI20250925BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】十分に現像され得る帯電性を有し、かつ印刷物に定着後も抗菌性を発現し得るトナーおよびそれを含む二成分現像剤を提供することを目的とする。
【解決手段】少なくともトナー母粒子と、該トナー母粒子の表面に外添された外添成分とから構成され、前記外添成分が、少なくとも酸化チタン粒子、酸化亜鉛粒子および外添剤を含み、前記酸化チタン粒子および酸化亜鉛粒子が、それぞれ75～200nmおよび80～300nmの平均一次粒子径を有し、前記トナー母粒子に対する前記酸化チタン粒子および酸化亜鉛粒子の外添率をそれぞれA質量%およびB質量%としたときに、式(1):0.5≦A/B≦2.0および式(2):7≦(A+B)≦12の関係を満たすことを特徴とするトナーにより、上記の課題を解決する。
【選択図】図1
特許請求の範囲【請求項１】
少なくともトナー母粒子と、該トナー母粒子の表面に外添された外添成分とから構成され、
前記外添成分が、少なくとも酸化チタン粒子、酸化亜鉛粒子および外添剤を含み、
前記酸化チタン粒子および酸化亜鉛粒子が、それぞれ７５～２００ｎｍおよび８０～３００ｎｍの平均一次粒子径を有し、
前記トナー母粒子に対する前記酸化チタン粒子および酸化亜鉛粒子の外添率をそれぞれＡ質量％およびＢ質量％としたときに、次式（１）および（２）：
０．５≦Ａ／Ｂ≦２．０（１）
７≦（Ａ＋Ｂ）≦１２（２）
の関係を満たすことを特徴とするトナー。
続きを表示（約 520 文字）【請求項２】
前記トナーが、前記トナー母粒子に対する前記酸化チタン粒子、酸化亜鉛粒子および外添剤の外添率をそれぞれＡ質量％、Ｂ質量％およびＥ質量％としたときに、次式（３）：
２．５≦（Ａ＋Ｂ）／Ｅ≦２０（３）
の関係を満たす請求項１に記載のトナー。
【請求項３】
前記酸化チタン粒子および酸化亜鉛粒子が、それぞれ６０～１００％の付着強度を有する請求項１または２に記載のトナー。
【請求項４】
前記酸化チタン粒子および酸化亜鉛粒子が、それぞれ４０～８０％の疎水化率を有する請求項１または２に記載のトナー。
【請求項５】
前記トナー母粒子が、導電剤をさらに含む請求項１または２に記載のトナー。
【請求項６】
前記導電剤が、１０～１０００ｎｍの体積平均粒子径を有し、かつ前記トナー母粒子中に１～１０質量％の内添率で含まれる請求項５に記載のトナー。
【請求項７】
前記導電剤が、カーボンブラックである請求項５に記載のトナー。
【請求項８】
請求項１または２に記載のトナーとキャリアとを含むことを特徴とする二成分現像剤。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トナーおよびそれを含む二成分現像剤に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
銅や銀などの金属は抗菌作用を有することから、従来から食器や硬貨などに利用されてきた。そして、近年のパンデミックを機に、改めてそれらの抗菌作用や抗ウイルス作用を付与した様々な製品が開発されている。例えば、これらの抗菌剤を練り込んだ材料をシートなどの所望の形状に成形する、これらの抗菌剤を分散させた液体をスプレー状にして対象物に吹き付けるなどして製品に抗菌性を発現させている。
【０００３】
また、電子写真トナー中に抗菌剤を練り込んで、印刷物上の定着したトナー表面に抗菌性を付与する技術が提案されている。
例えば、特開２００３－２４１４１４号公報（特許文献１）には、抗菌剤を含む透明トナーによって画像体表面を被覆した後、定着させて、画像体に抗菌性を付与する被覆方法が開示されている。
また、特開２０２２－１２２５４６号公報（特許文献２）には、結着樹脂と、離型剤と、特定の要件を満たす無機系抗菌抗ウイルス剤からなる粒子とを含むトナーにより、抗菌性や抗ウイルス性を有する画像を安定して形成し得る画像形成方法が開示され、無機系抗菌抗ウイルス剤として、銀、銅、亜鉛および酸化チタンなどが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２４１４１４号公報
特開２０２２－１２２５４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１および２のような技術では、印刷物上の定着したトナー表面に十分な抗菌性を付与することができない。その理由として、（１）トナーに抗菌成分を内添した場合、定着時に抗菌成分が表面に露出する確率が低いこと、（２）単独の抗菌成分ではその効果が十分ではないこと、（３）十分な抗菌効果を得るために、トナーに単独の抗菌成分を大量に外添した場合、トナー表面から抗菌成分が脱離して、帯電力の高いトナーのみが選択的に現像・定着されて、印刷物上の抗菌成分が減ることなどが考えられる。
【０００６】
そこで、本開示は、十分に現像され得る帯電性を有し、かつ印刷物に定着後も抗菌性を発現し得るトナーおよびそれを含む二成分現像剤を提供することを目的とする。
【課題を解決するための手段】
【０００７】

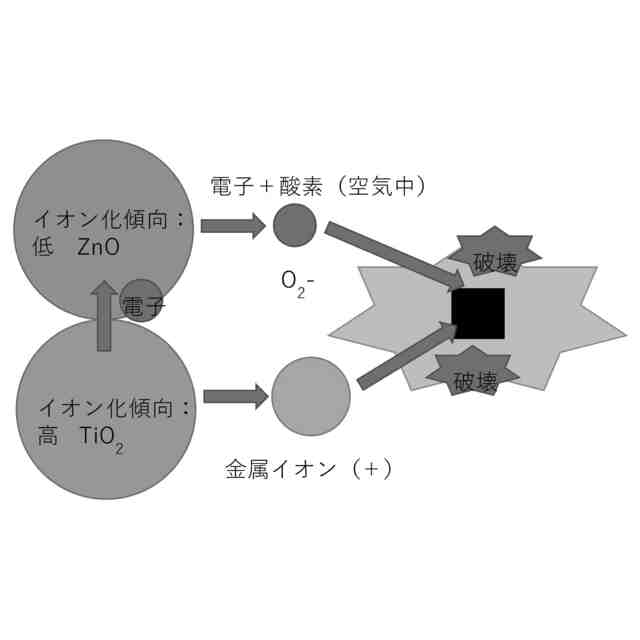

本発明者は、上記の課題を解決すべく鋭意検討を行った結果、特定の平均一次粒子径を有する酸化チタン粒子および酸化亜鉛粒子を特定の割合でトナー母粒子に外添することにより、帯電性を維持しつつ、優れた抗菌性を発現し、上記の課題を解決できることを見出し、本発明を完成するに至った。
【０００８】

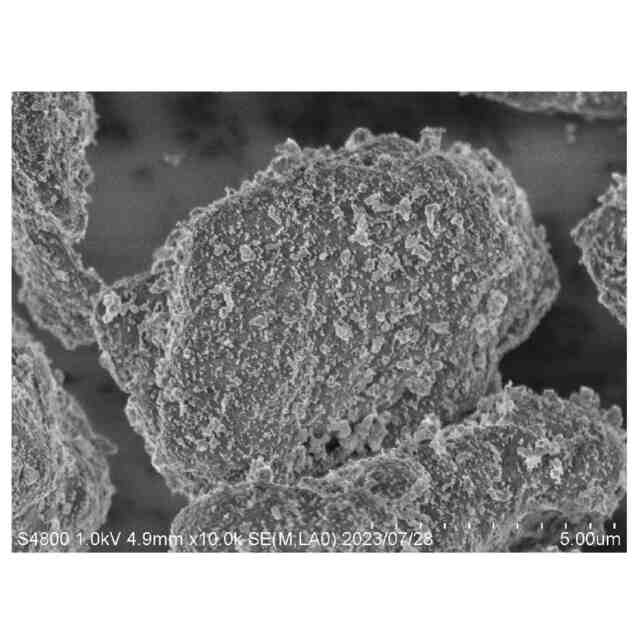

かくして、本開示によれば、少なくともトナー母粒子と、該トナー母粒子の表面に外添された外添成分とから構成され、
前記外添成分が、少なくとも酸化チタン粒子、酸化亜鉛粒子および外添剤を含み、

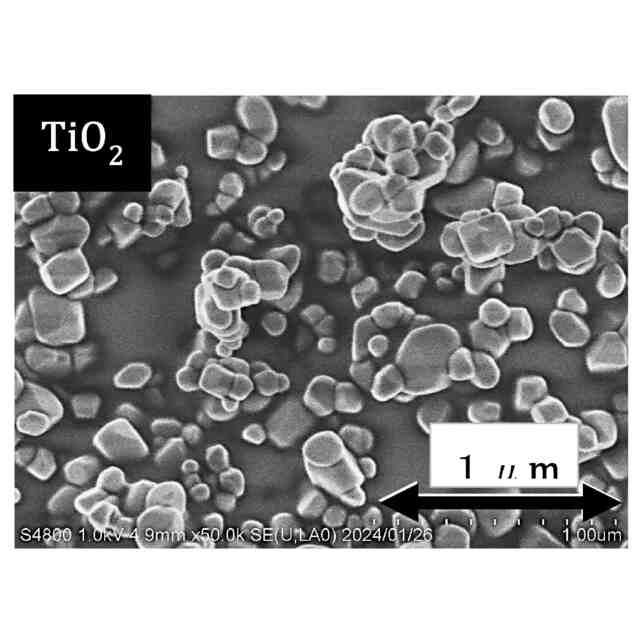

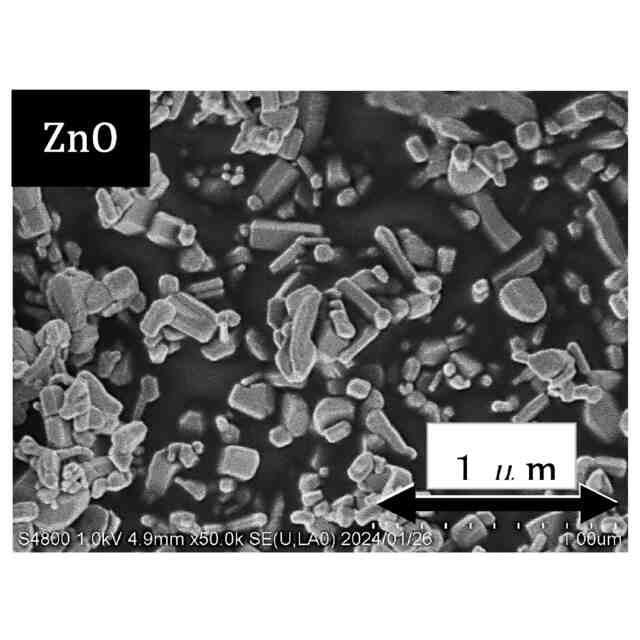

前記酸化チタン粒子および酸化亜鉛粒子が、それぞれ７５～２００ｎｍおよび８０～３００ｎｍの平均一次粒子径を有し、
前記トナー母粒子に対する前記酸化チタン粒子および酸化亜鉛粒子の外添率をそれぞれＡ質量％およびＢ質量％としたときに、次式（１）および（２）：
０．５≦Ａ／Ｂ≦２．０（１）
７≦（Ａ＋Ｂ）≦１２（２）
の関係を満たすことを特徴とするトナーが提供される。
【０００９】
また、本開示によれば、上記のトナーとキャリアとを含むことを特徴とする二成分現像剤が提供される。
【発明の効果】
【００１０】
本開示によれば、十分に現像され得る帯電性を有し、かつ印刷物に定着後も抗菌性を発現し得るトナーおよびそれを含む二成分現像剤を提供することができる。
【図面の簡単な説明】

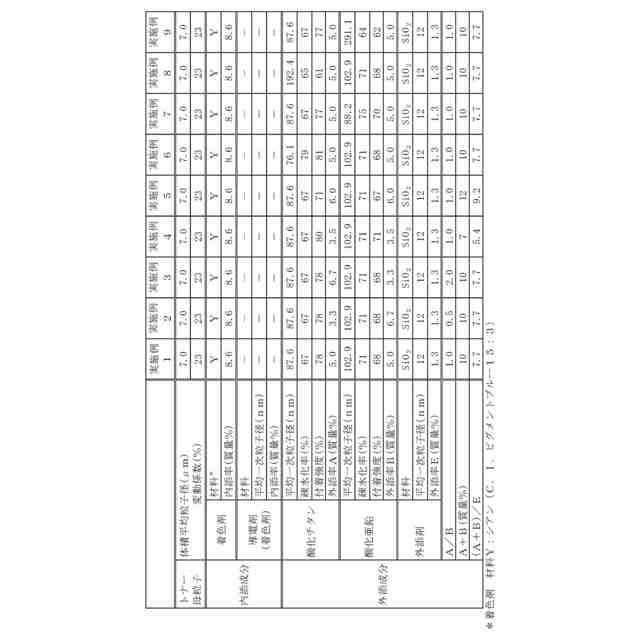

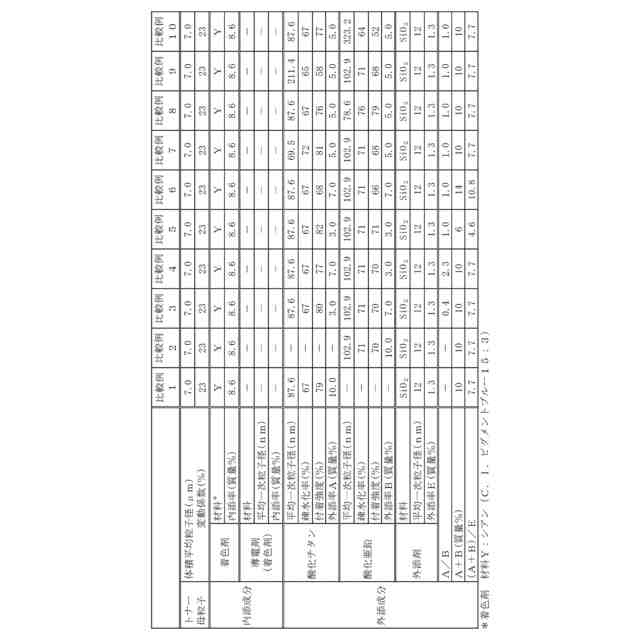

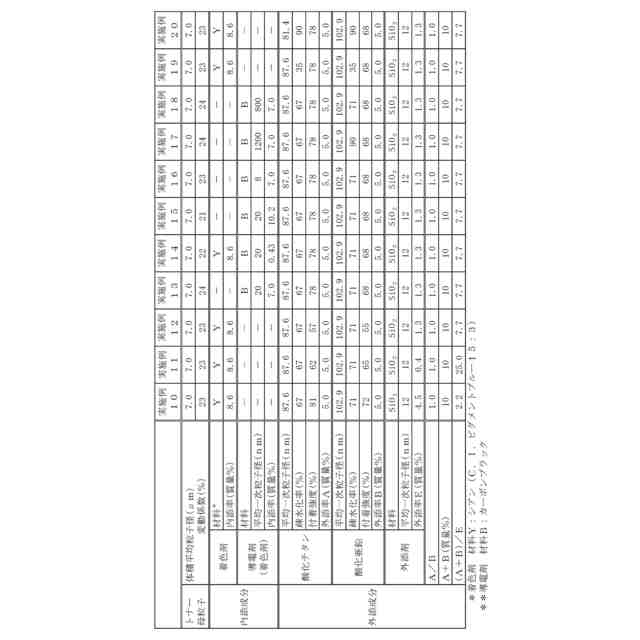

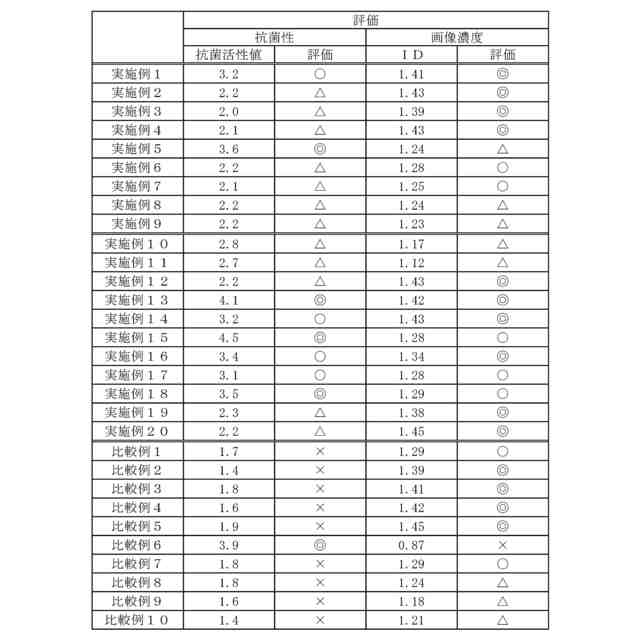

（【００１１】以降は省略されています）

関連特許
