公開番号2025138237
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037211
出願日2024-03-11
発明の名称空気調和機
出願人シャープ株式会社
代理人弁理士法人WisePlus
主分類F24F 13/20 20060101AFI20250917BHJP(加熱;レンジ;換気)
要約【課題】本開示は、ショートサーキットを効果的に抑制するとともに、吹出口から吹き出す空気を安定化させることのできる空気調和機を提供する。
【解決手段】空気調和機は、吸込口、吹出口、及び、吸込口と吹出口とを結ぶ空気通路を有し、左右方向を長手方向とする室内機筐体と、ファンと、吹出口に配置され、吹出口から吹き出す空気の向きを上下方向に変更する上下風向板と、を備え、ファンと吹出口との間の空気通路は、上下方向の上方側に位置する上壁を含み、上壁は、前後方向の後方側から前方側に向かうにつれて上下方向の下方側に位置するように延びる第1壁と、第1壁よりも前側に位置し、前後方向の後方側から前方側に向かうにつれて上下方向の上方側に位置するように延びる第2壁と、第1壁と第2壁との間に位置する凸部と、を有し、凸部は、第1壁の前方側端部及び第2壁の後方側端部よりも上下方向の下方に突出する。
【選択図】図1

特許請求の範囲【請求項１】
吸込口、吹出口、及び、前記吸込口と前記吹出口とを結ぶ空気通路を有し、左右方向を長手方向とする室内機筐体と、
前記空気通路に配置され、前記吸込口から吸い込まれた空気を前記吹出口に向かって流通させるファンと、
前記吹出口に配置され、前記吹出口から吹き出す空気の向きを上下方向に変更する上下風向板と、を備え、
前記ファンと前記吹出口との間の前記空気通路は、前記上下方向の上方側に位置する上壁を含み、
前記上壁は、前後方向の後方側から前方側に向かうにつれて前記上下方向の下方側に位置するように延びる第１壁と、前記第１壁よりも前記前側に位置し、前記前後方向の前記後方側から前記前方側に向かうにつれて前記上下方向の上方側に位置するように延びる第２壁と、前記第１壁と前記第２壁との間に位置する凸部と、を有し、
前記凸部は、前記第１壁の前記前方側端部及び前記第２壁の前記後方側端部よりも前記上下方向の下方に突出する、空気調和機。
続きを表示（約 870 文字）【請求項２】
前記凸部は、前記第１壁の前記前方側端部から前記凸部の頂部に向かって前記下方側に延びる第１面と、前記第２壁の前記後方側端部から前記凸部の頂部に向かって前記下方側に延びる第２面と、を備え、
前記第２面が前記前後方向となす鋭角は、前記第１面が前記前後方向となす鋭角よりも大きい、請求項１に記載の空気調和機。
【請求項３】
前記第２壁の前記後方側端部は、前記第１壁の前記前方側端部よりも、前記上下方向の上方側に位置する、請求項１に記載の空気調和機。
【請求項４】
前記凸部は、前記第１壁の前記前方側端部から前記凸部の頂部に向かって前記下方側に延びる第１面と、前記第２壁の前記後方側端部から前記凸部の頂部に向かって前記下方側に延びる第２面と、前記第１面と前記第２面とを繋ぐ第３面と、を有し、
前記第３面は、前記前後方向の後方側から前方側に向かうにつれて前記上下方向の下方側に位置するように延びる面である、請求項１に記載の空気調和機。
【請求項５】
前記第３面が前記前後方向となす鋭角は、前記第１面が前記前後方向となす鋭角よりも小さい、請求項４に記載の空気調和機。
【請求項６】
前記第３面が前記前後方向となす鋭角は、前記第１壁が前記前後方向となす鋭角に等しい、請求項４に記載の空気調和機。
【請求項７】
前記凸部の左右方向中央部における前記第１面が前記上下方向となす鋭角は、前記凸部の左右方向側部の少なくとも一方における前記第１面が前記上下方向となす鋭角よりも小さい、請求項１に記載の空気調和機。
【請求項８】
前記上下風向板は、前記左右方向に延在するサブルーバを備え、
前記凸部のうち、前記サブルーバが設けられた領域に対応する領域の前記第１面が前記上下方向となす鋭角は、前記サブルーバが設けられていない領域に対応する領域の前記第１面が前記上下方向となす鋭角よりも大きい、請求項１～７のいずれかに記載の空気調和機。

発明の詳細な説明【技術分野】
【０００１】
以下の開示は、空気調和機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
空気調和機は一般に、室内機筐体の前面上部に空気の吸込口を備え、前面下部に吹出口を備えるが、吹出口から吹き出された空気をすぐに吸込口が吸い込むショートサーキットと呼ばれる現象が生じることがある。ショートサーキットが発生すると、空気調和のために吹き出された空気が戻ってきてしまうため、ショートサーキットを抑制するための手法が種々開発されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０５５６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、空気調和機の空気通路には、吹出口から吹き出す空気を安定化させる役割がある。しかしながら、特許文献１の空気調和機では、突出部よりも前側（下流側）の空気通路が有効に活用できない。そのため、ショートサーキットを効果的に抑制しつつ、吹出口から吹き出す空気を安定化させるための工夫の余地があった。
【０００５】
本開示は、ショートサーキットを効果的に抑制するとともに、吹出口から吹き出す空気を安定化させることのできる空気調和機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の空気調和機は、吸込口、吹出口、及び、前記吸込口と前記吹出口とを結ぶ空気通路を有し、左右方向を長手方向とする室内機筐体と、前記空気通路に配置され、前記吸込口から吸い込まれた空気を前記吹出口に向かって流通させるファンと、前記吹出口に配置され、前記吹出口から吹き出す空気の向きを上下方向に変更する上下風向板と、を備え、前記ファンと前記吹出口との間の前記空気通路は、前記上下方向の上方側に位置する上壁を含み、前記上壁は、前後方向の後方側から前方側に向かうにつれて前記上下方向の下方側に位置するように延びる第１壁と、前記第１壁よりも前記前側に位置し、前記前後方向の前記後方側から前記前方側に向かうにつれて前記上下方向の上方側に位置するように延びる第２壁と、前記第１壁と前記第２壁との間に位置する凸部と、を有し、前記凸部は、前記第１壁の前記前方側端部及び前記第２壁の前記後方側端部よりも前記上下方向の下方に突出する。
【発明の効果】
【０００７】
本開示によれば、ショートサーキットを効果的に抑制するとともに、吹出口から吹き出す空気を安定化させることのできる空気調和機を提供することができる。
【図面の簡単な説明】
【０００８】

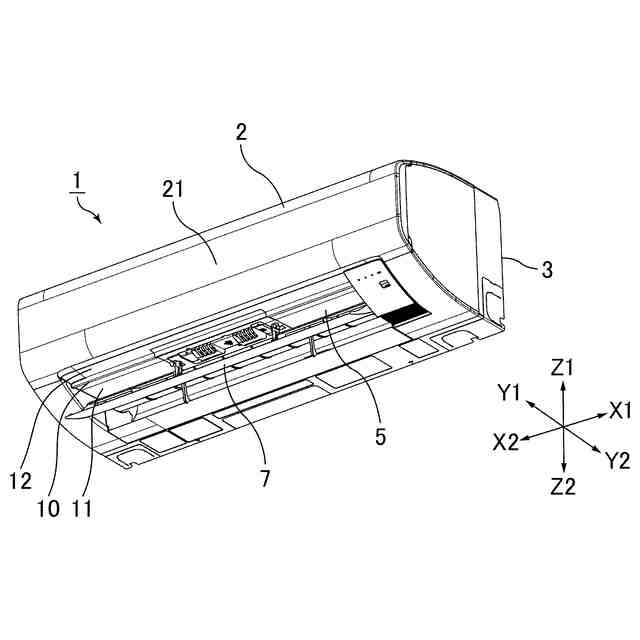

空気調和機１の外観を略示した斜視図である。

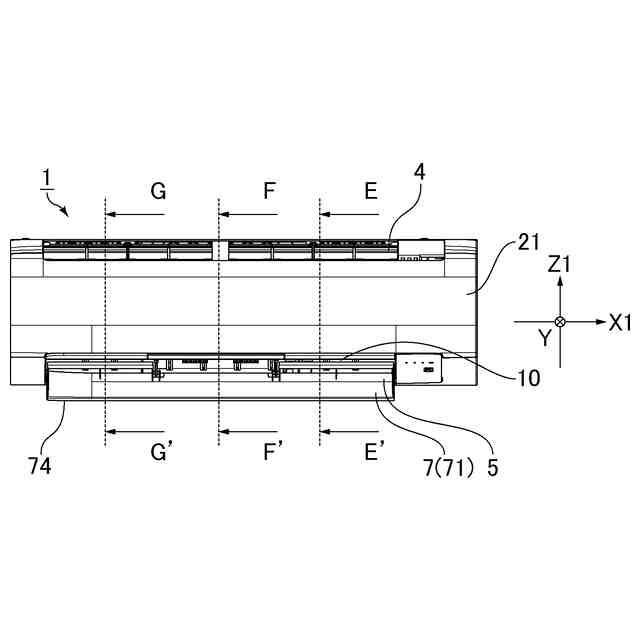

空気調和機１の外観を略示した正面図である。

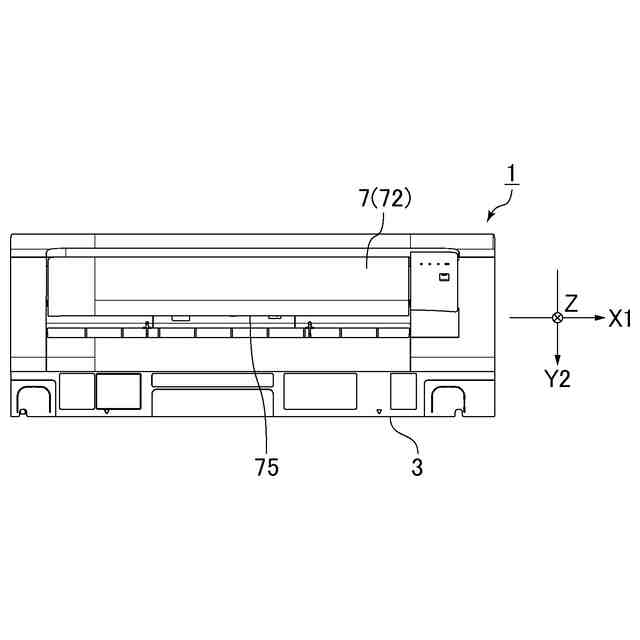

空気調和機１の外観を略示した底面図である。

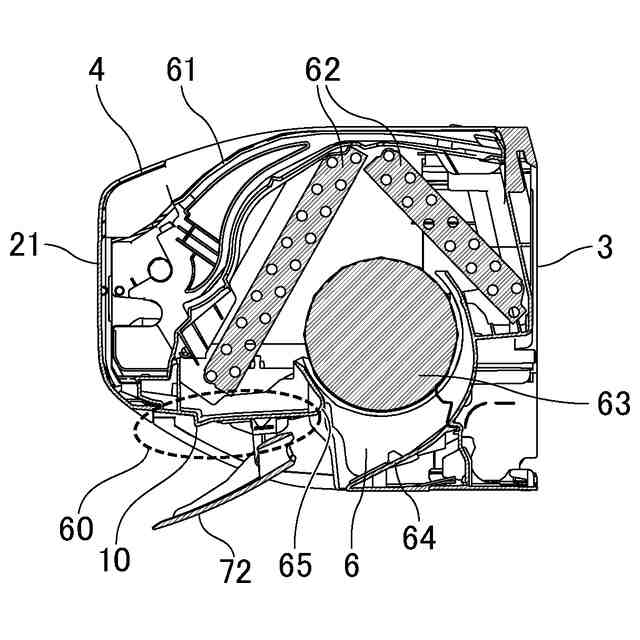

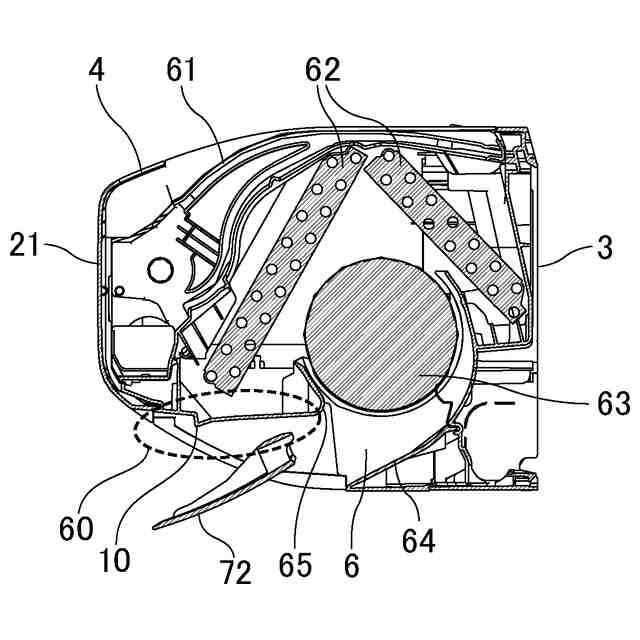

空気調和機１の内部構造を略示した断面図（Ｅ－Ｅ’線断面図）である。

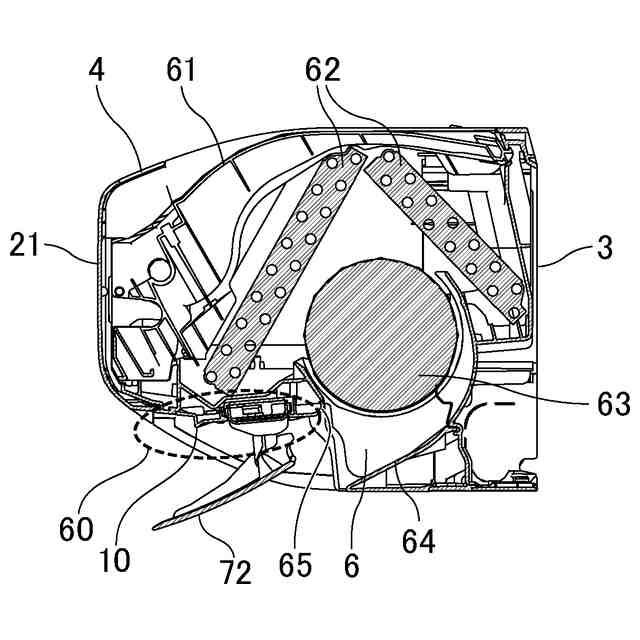

空気調和機１の内部構造を略示した断面図（Ｆ－Ｆ’線断面図）である。
空気調和機１の内部構造を略示した断面図（Ｇ－Ｇ’線断面図）である。

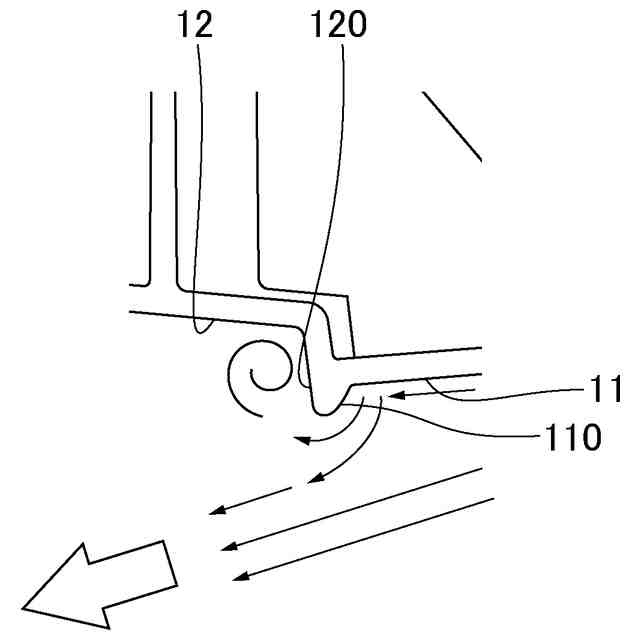

図４Ａ中、丸で囲んだ部分付近を拡大した模式図であり、下方吹出姿勢における空気の流れを概念的に示す図である。

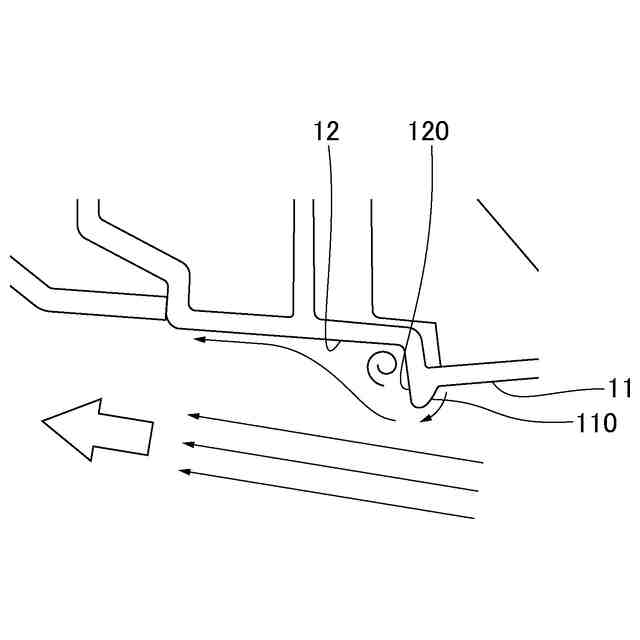

図４Ａ中、丸で囲んだ部分付近を拡大した模式図であり、上方吹出姿勢における空気の流れを概念的に示す図である。

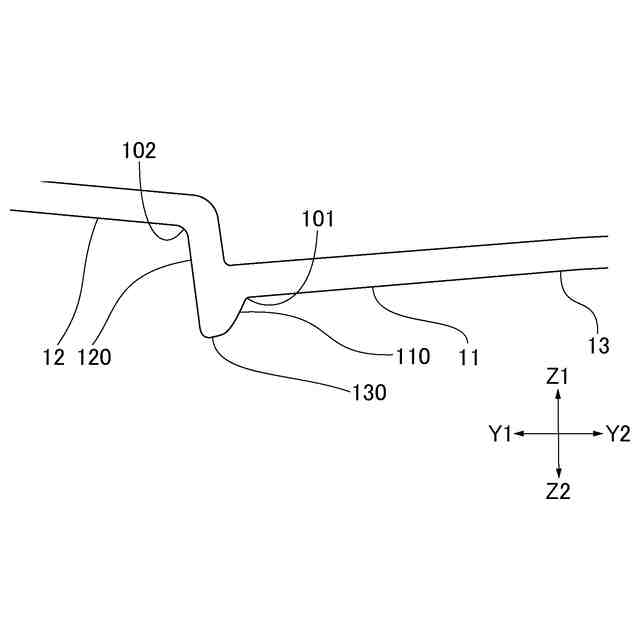

図４Ａ中、丸で囲んだ部分付近を拡大した模式図である。
図４Ａ中、丸で囲んだ部分付近を拡大した模式図である。
図４Ａ中、丸で囲んだ部分付近の一部を拡大した模式図である。
実施形態３の空気調和機１において、上下風向板７を取り除した状態で吹出口５を拡大した斜視模式図である。
図９Ａ中の丸囲み部分Ｂの断面模式図である。
図９Ａ中の丸囲み部分Ｃ２の断面模式図である。
実施形態４の空気調和機１における上壁６０付近の内部構造を略示した断面模式図である。
空気調和機１の外観を略示した斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る空気調和機の実施形態について、図面を参照しながら説明する。本開示は、以下の実施形態に記載された内容に限定されるものではなく、本開示の構成を充足する範囲内で適宜設計変更を行うことが可能である。図中、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。図面では主要な部分のみ示している。以下では、主要な部分及び本開示に関する部分を中心に説明する。
【００１０】
本明細書中、２つの線又は平面が「平行」であるとは、両者がなす角度（絶対値）が、０°±３°の範囲内であることを意味する。また、２つの線又は平面が「直交」する（及び「垂直」である）とは、両者がなす角度（絶対値）が、９０°±３°の範囲内であることを意味する。
（【００１１】以降は省略されています）
