公開番号2025162035
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065129
出願日2024-04-15
発明の名称画像形成装置の定着装置及び画像形成装置
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類G03G 15/20 20060101AFI20251020BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】定着ベルトの端部へダメージが生じることなく、且つ構成が簡単な蛇行検知装置を有する画像形成装置の定着装置を提供する。

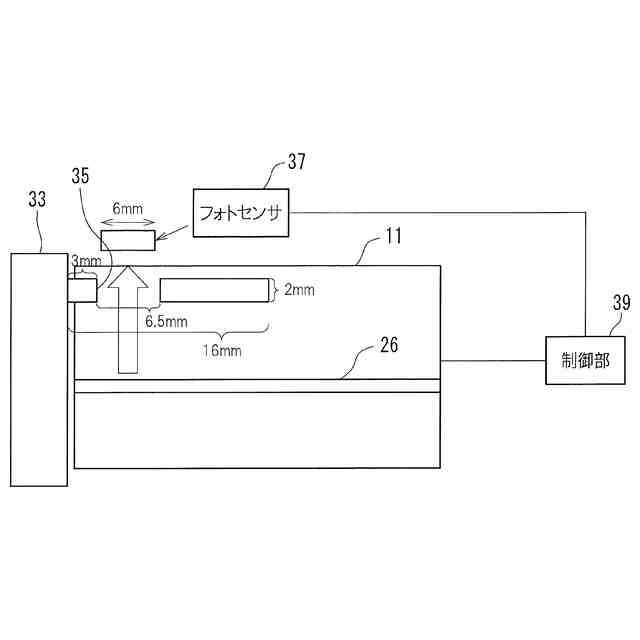

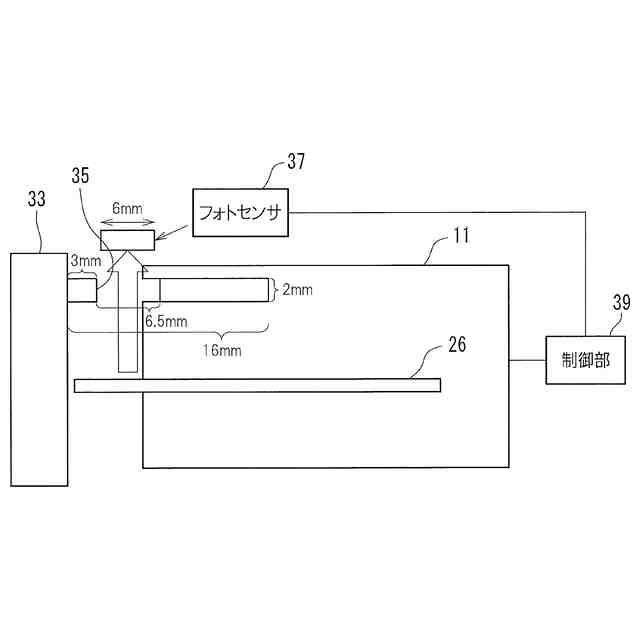

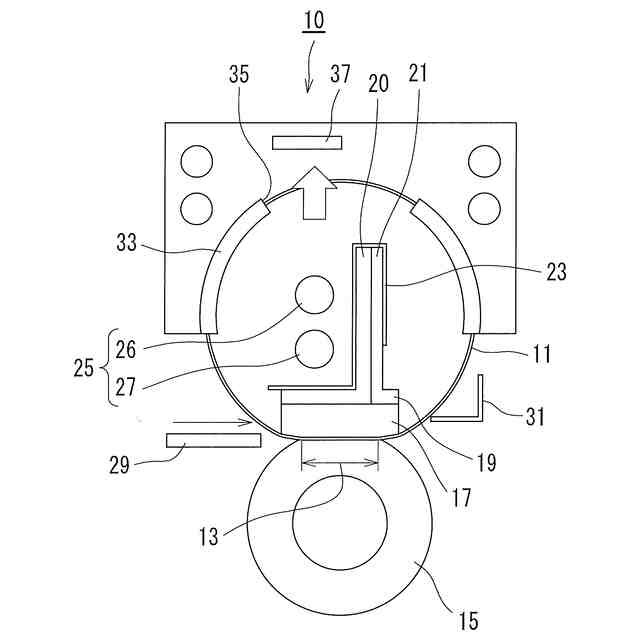

【解決手段】定着装置10は、定着ベルト11と、定着ベルト11を回転可能に保持するベルトガイド33と、定着ベルト11内に設けられ光を発するメインランプ26と、定着ベルト11外に設けられ光を検知するフォトセンサ37と、フォトセンサ37の検知結果に応じて定着ベルト11の蛇行を制御する制御部39と、を含む。
【選択図】図3A
特許請求の範囲【請求項１】
定着ベルトと、
前記定着ベルトを回転可能に保持するベルトガイドと、
前記定着ベルト内に設けられ光を発する熱源と、
前記定着ベルト外に設けられ光を検知する光検知部と、
前記光検知部の検知結果に応じて前記定着ベルトの蛇行を制御する蛇行制御手段と、を含む、画像形成装置の定着装置。
続きを表示（約 660 文字）【請求項２】
前記ベルトガイドには窓が設けられ、
前記窓に対向する位置に前記光検知部が配置され、
前記熱源は前記ベルトガイド内部において、前記定着ベルトの軸方向に配置され、

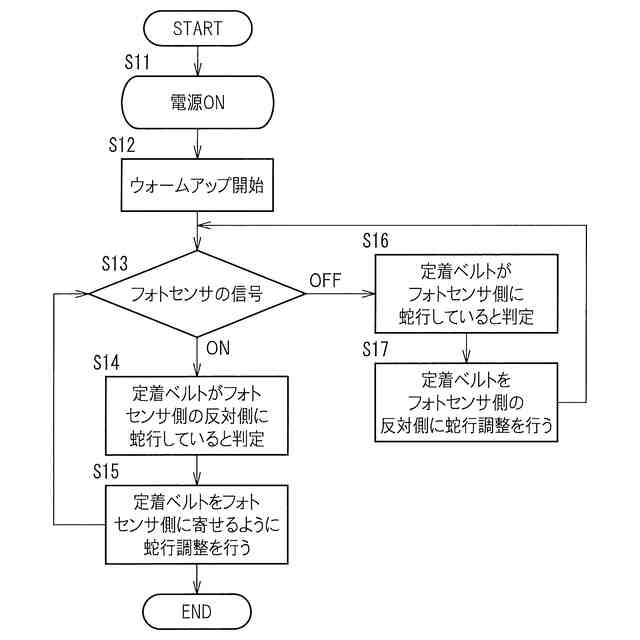

前記光検知部が光を検知したときに前記定着ベルトの蛇行を判定し、
前記蛇行制御手段は、前記定着ベルトの蛇行を制御する、請求項１に記載の画像形成装置の定着装置。
【請求項３】
前記熱源が発光しているときにのみ前記蛇行制御手段の前記定着ベルトの蛇行の制御が有効になる、請求項１に記載の画像形成装置の定着装置。
【請求項４】
前記ベルトガイドは前記定着ベルトの軸方向の両端部に設けられ、
前記定着ベルトが前記軸方向中央に位置しているとき、前記ベルトガイドの窓はいずれも前記定着ベルトにより閉塞される、請求項２に記載の画像形成装置の定着装置。
【請求項５】
前記光検知部は前記定着ベルトの軸方向の両端部に設けられ、
前記両端部の前記光検知部が光を検知したとき、前記定着ベルトが破損していると判断する、請求項４に記載の画像形成装置の定着装置。
【請求項６】
前記ベルトガイドの窓は、前記定着ベルトの一方側にのみ設けられ、前記定着ベルトの一方側にのみ設けられた前記ベルトガイドの窓は、複数設けられる、請求項２に記載の画像形成装置の定着装置。
【請求項７】
請求項１～６のいずれか１項に記載の定着装置を備えた画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置の定着装置及び画像形成装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、画像形成装置の定着装置における定着ベルトの蛇行検知装置として、定着ベルトが一方側に蛇行すると、定着ベルトの端部が蛇行検知センサに接触することで定着ベルトの蛇行検知が行われていた。そのような定着ベルトの蛇行検知装置が、例えば、特開２０１７-４９５１３号公報に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７-４９５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の定着ベルトの蛇行検知装置は上記のように構成されていた。しかしながら、このような定着ベルトの蛇行検知装置では、定着ベルトの端部と定着ベルトの蛇行検知センサとが接触することで定着ベルトの端部へダメージが生じる可能性があった。一方、光透過型のセンサを利用した定着ベルトの蛇行検知装置も存在するが、蛇行検知装置として発光センサと受光センサとの２つのセンサを取付ける必要があり、構成が複雑になるという問題もあった。
【０００５】
本開示は上記のような問題点を解消するためになされたもので、定着ベルトの端部へダメージが生じることなく、且つ構成が簡単な蛇行検知装置を有する画像形成装置の定着装置及び画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る画像形成装置の定着装置は、定着ベルトと、定着ベルトを回転可能に保持するベルトガイドと、定着ベルト内に設けられ光を発する熱源と、定着ベルト外に設けられ光を検知する光検知部と、光検知部の検知結果に応じて定着ベルトの蛇行を制御する蛇行制御手段と、を含む。
【０００７】

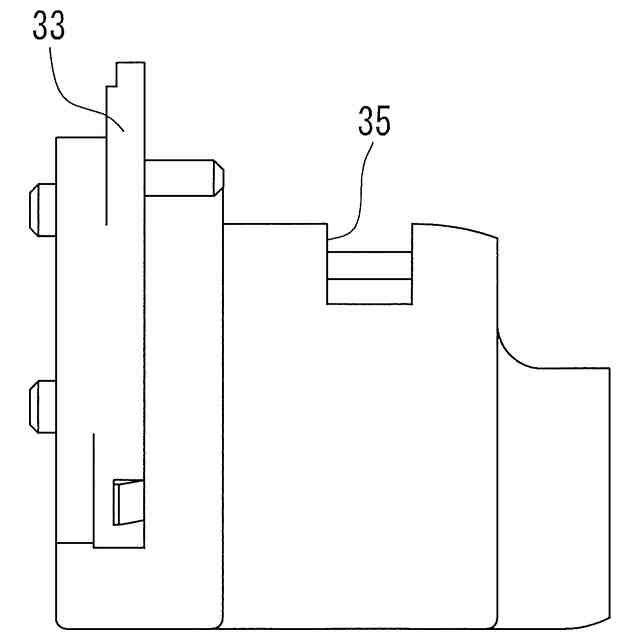

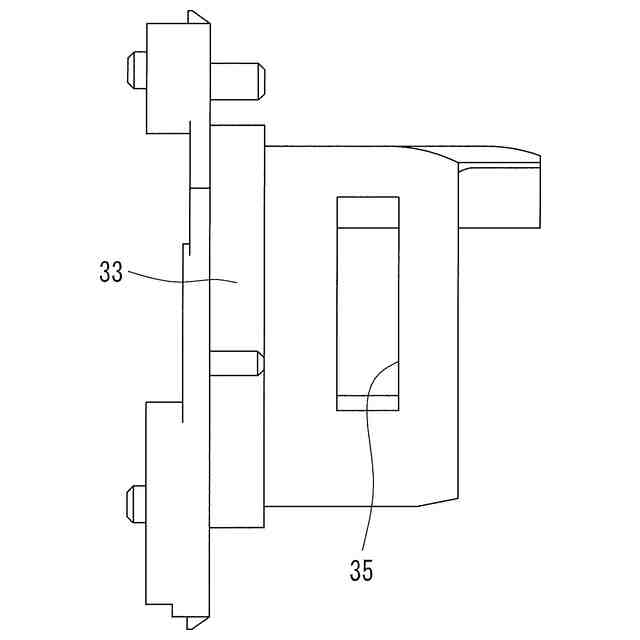

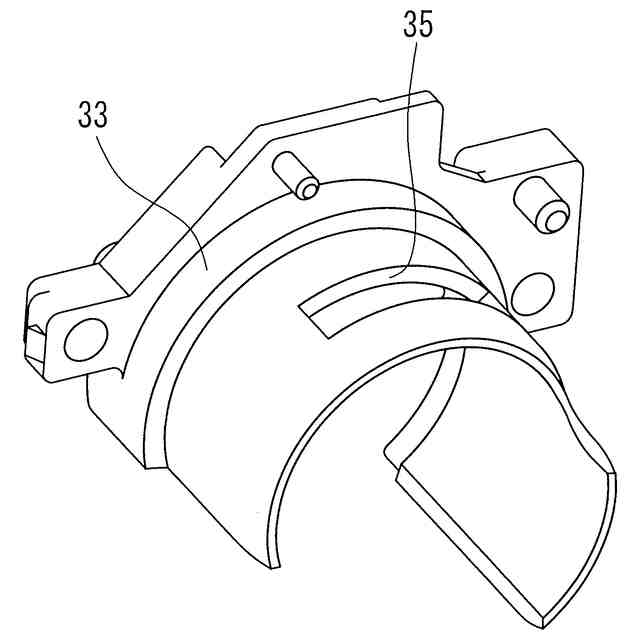

好ましくは、ベルトガイドには窓が設けられ、窓に対向する位置に光検知部が配置され、熱源はベルトガイド内部において、定着ベルトの軸方向に配置され、光検知部が光を検知したときに定着ベルトの蛇行を判定し、蛇行制御手段は定着ベルトの蛇行を制御する。
【０００８】
熱源が発光しているときにのみ蛇行制御手段の定着ベルトの蛇行の制御が有効になるようにしてもよい。
【０００９】
ベルトガイドは定着ベルトの軸方向の両端部に設けられ、定着ベルトが軸方向中央に位置しているとき、ベルトガイドの窓はいずれも定着ベルトにより閉塞されるのが好ましい。
【００１０】

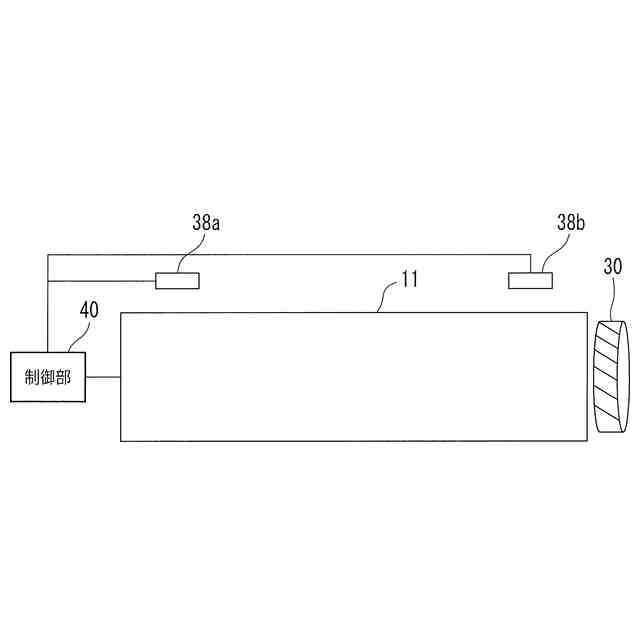

光検知部は定着ベルトの軸方向の両端部に設けられ、両端部の光検知部が光を検知したとき、定着ベルトが破損していると判断してもよい。
（【００１１】以降は省略されています）
