公開番号2025151340
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052710
出願日2024-03-28
発明の名称空調装置
出願人株式会社コロナ
代理人
主分類F24F 11/30 20180101AFI20251002BHJP(加熱;レンジ;換気)
要約【課題】貫流ファン21の清潔性を保持可能な空調装置を提供する。
【解決手段】清掃運転は、標準モードと、当該標準モードよりも塵埃の除去力が高い念入りモードと、が設定可能であり、清掃運転の実施時、室内側制御部100aは、冷房運転を直前に実施していたときは念入りモードを設定し、暖房運転を直前に実施していたときは標準モードを設定する。暖房運転と比較し、貫流ファン21に塵埃が多量に付着すると共に、塵埃がこびりつきやすい冷房運転の実施された直後に清掃運転を実施する場合は、念入りモードが設定されるので、清掃運転の実施による貫流ファン21の清掃性を高めることができるため、製品の清潔性が向上する。
【選択図】図10
特許請求の範囲【請求項１】
外部からの空気を取り入れ可能な空気取入口及び取り入れられた空気を外部へ吹出し可能な空気吹出口が開けられているケースと、
当該ケースに回転可能に支持され、回転することにより送風を行なうファンと、
当該ファンを駆動させ室内を暖める暖房運転と、
前記ファンを駆動させ室内を冷却する冷房運転と、
前記ケース内に設置され、前記ファンに接触することで前記ファンの清掃が可能なブラシと、
当該ブラシで前記ファンの清掃を行う清掃運転を制御する制御部と、を備え、
前記清掃運転は、標準モードと、当該標準モードよりも塵埃の除去力が高い念入りモードと、が設定可能であり、
前記清掃運転の実施時、前記制御部は、前記冷房運転を直前に実施していたときは前記念入りモードを設定し、前記暖房運転を直前に実施していたときは前記標準モードを設定することを特徴とした空調装置。
続きを表示（約 360 文字）【請求項２】
前記念入りモードは、前記清掃運転時における前記ファンの回転数が前記標準モードよりも高いことを特徴とした請求項１記載の空調装置。
【請求項３】
前記清掃運転の実施回数をカウントするカウント手段を有し、
前記清掃運転の実施時、前記制御部は、前記カウント手段でのカウント値が所定値以上であれば、前記カウント値が前記所定値未満であるときと比較して前記ファンの回転数を高く設定することを特徴とした請求項１記載の空調装置。
【請求項４】
前記ファンを駆動させ室内を除湿する除湿運転を有し、
前記清掃運転の実施時、前記制御部は、前記除湿運転を直前に実施していたときは前記念入りモードを設定することを特徴とした請求項１から３のいずれか１項に記載の空調装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、室内の温度を調節するための空調装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、この種のものでは、回転駆動するファンにブラシが接触してファンの清掃を実施する清掃運転が可能な空調装置があり、清掃運転時におけるファンの回転数について変更可能としていた。
【先行技術文献】
【特許文献】
【０００３】
特許第６７０１３５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、この従来のものでは、清掃運転時におけるファンの回転数変更について、変更可能なタイミング等の制限が特にされていない。一般的に、室内を冷却する冷房運転の実施時はケース内の湿度が高まるため、室内を暖める暖房運転の実施時よりもファンに対して塵埃が付着しやすく、更にファンに対して塵埃がこびりつきやすいことから、塵埃が除去し難い状態となる。よって、冷房運転の実施後に清掃運転を実施するとき、ファンの回転数について低下させる変更を行うと、ファンに付着した塵埃を除去しきれないことで製品の清潔性が低下する虞があることから、改善の余地があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明の請求項１では、外部からの空気を取り入れ可能な空気取入口及び取り入れられた空気を外部へ吹出し可能な空気吹出口が開けられているケースと、
当該ケースに回転可能に支持され、回転することにより送風を行なうファンと、
当該ファンを駆動させ室内を暖める暖房運転と、
前記ファンを駆動させ室内を冷却する冷房運転と、
前記ケース内に設置され、前記ファンに接触することで前記ファンの清掃が可能なブラシと、
当該ブラシで前記ファンの清掃を行う清掃運転を制御する制御部と、を備え、
前記清掃運転は、標準モードと、当該標準モードよりも塵埃の除去力が高い念入りモードと、が設定可能であり、
前記清掃運転の実施時、前記制御部は、前記冷房運転を直前に実施していたときは前記念入りモードを設定し、前記暖房運転を直前に実施していたときは前記標準モードを設定することを特徴とした。
【０００６】
また、請求項２では、前記念入りモードは、前記清掃運転時における前記ファンの回転数が前記標準モードよりも高いことを特徴とした。
【０００７】
また、請求項３では、前記清掃運転の実施回数をカウントするカウント手段を有し、
前記清掃運転の実施時、前記制御部は、前記カウント手段でのカウント値が所定値以上であれば、前記カウント値が前記所定値未満であるときと比較して前記ファンの回転数を高く設定することを特徴とした。
【０００８】
また、請求項４では、前記ファンを駆動させ室内を除湿する除湿運転を有し、
前記清掃運転の実施時、前記制御部は、前記除湿運転を直前に実施していたときは前記念入りモードを設定することを特徴とした。
【発明の効果】
【０００９】
この発明によれば、清掃運転の実施時、制御部は、冷房運転を直前に実施していたときは念入りモードを設定し、暖房運転を直前に実施していたときは標準モードを設定するので、冷房運転の後に清掃運転を実施する場合であっても、ファンに付着した塵埃を確実に除去することができるため、製品の清潔性が向上する。
【図面の簡単な説明】
【００１０】

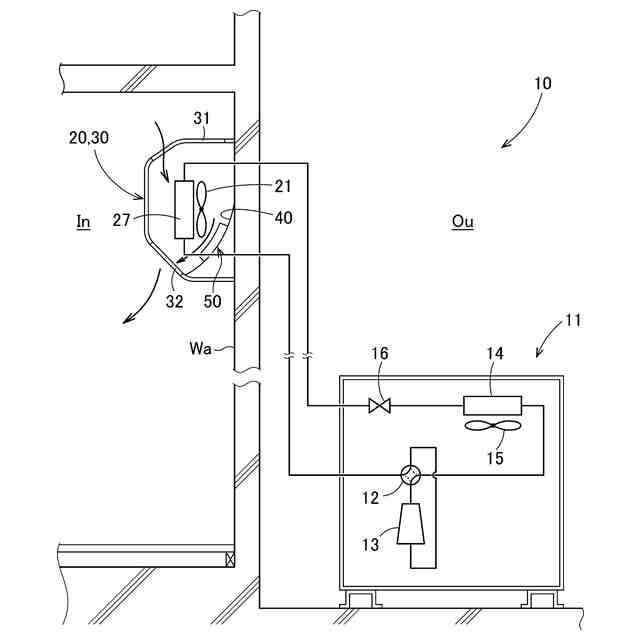

実施例１による空調装置の模式図である。

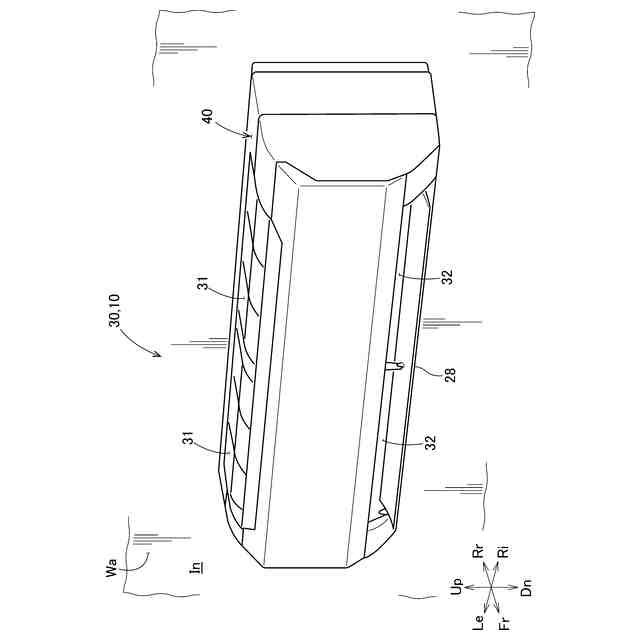

図１に示された空調装置の室内機の斜視図である。
図２に示された室内機のケースと、ケースに収納されているファンを説明する図である。
払拭機構の駆動機構を説明する図である。
ファンの軸線方向に沿った方向から見た払拭機構の断面図である。
図６Ａは、ブラシ及びシートが取り付けられた移動体の斜視図である。図６Ｂは、移動体に対するブラシ及びシートの着脱を説明する図である。
払拭機構の動作を説明する図である。
図８Ａは、格納位置にある移動体を説明する図である。図８Ｂは、格納位置にある移動体の断面図である。
実施例１の制御ブロック図である。
実施例１の清掃運転時における動作内容を説明するフローチャートである。
実施例１の清掃運転の各モードにおける貫流ファンの回転数を説明する図である。
実施例２の清掃運転時における動作内容を説明するフローチャートである。
実施例２の清掃運転の実施回数と各モードにおける貫流ファンの回転数の関係を説明する図である。
図１４Ａは、実施例３による空調装置の駆動力伝達部（ウォーム）を説明する図である。図１４Ｂは、駆動力伝達部（ウォーム）の斜視図である。
図１５Ａは、モータケース及びモータを取り外した状態の格納位置にある移動体の斜視図である。図１５Ｂは、駆動力伝達部に対する移動体の着脱を説明する図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
