特許ウォッチ

公開番号2025161262
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064301
出願日2024-04-11
発明の名称五徳
出願人株式会社トヨトミ
代理人
主分類F24C 15/10 20060101AFI20251017BHJP(加熱;レンジ;換気)
要約【課題】石油ストーブ等の熱源の上に設置することで調理器具を安心して使用できる五徳を提供する。

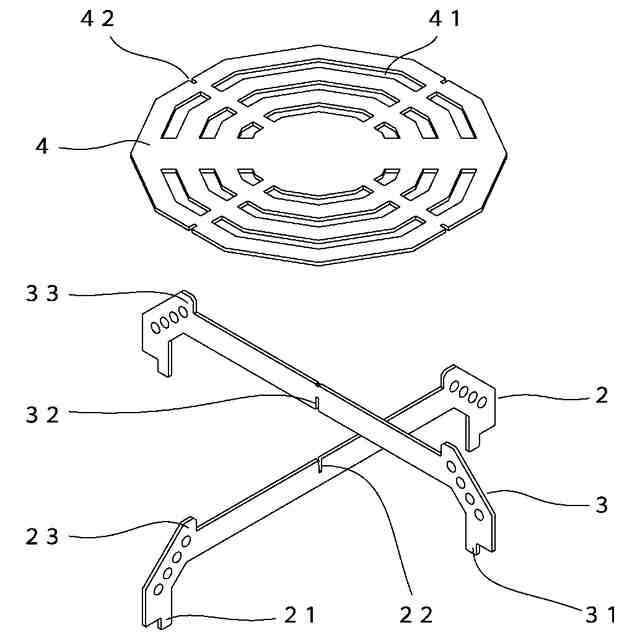

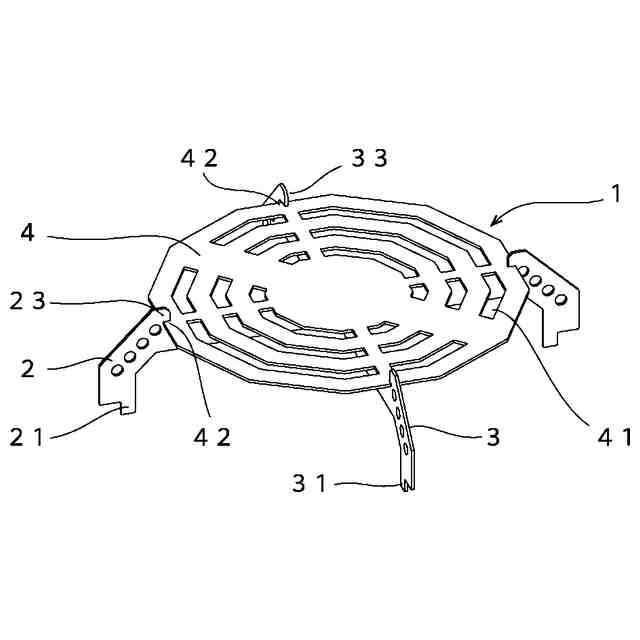

【解決手段】第1・第2の脚プレート2・3と天板プレート4とで五徳1を構成し、第1・第2の脚プレート2・3の上端部に一対の係止突部23・33を備え、第1の脚プレート2の中央上端部に嵌合溝22を備え、第2の脚プレート3の中央下端部に嵌合溝32を備える。天板プレート4は第1・第2の脚プレート2・3の係止片突部23・33と係止する係止部42を備える。第1・第2の脚プレート2・3を十字状に交差した状態で嵌合溝22・32同士を嵌合し、第1・第2の脚プレート2・3の上に天板プレート4を載置すると、係止部42と係止突部23・33とが係止する。第1・第2の脚プレート2・3と天板プレート4が互いに係止され、五徳1の形状が安定するものである。
【選択図】図1
特許請求の範囲【請求項１】
熱源の上に設置して被加熱物が載置される五徳であって、
前記五徳は、十字状に交差する第１・第２の脚プレートと、前記第１・第２の脚プレートの上に載置する天板プレートとで構成され、
前記第１・第２の脚プレートの上端部に形成した一対の係止突部と、前記第１の脚プレートの中央上端部に形成した嵌合溝と、前記第２の脚プレートの中央下端部に形成した嵌合溝とを備え、
前記天板プレートには前記第１・第２の脚プレートの前記係止片突部と係止する係止部を備え、
前記第１・第２の脚プレートは十字状に交差した状態で前記嵌合溝同士が嵌合し、前記第１・第２の脚プレートの上に前記天板プレートを載置して、前記係止部が前記係止突部と係止することによって、前記第１・第２の脚プレートと前記天板プレートとが互いに係止されることを特徴とする五徳。
続きを表示（約 510 文字）【請求項２】
前記第１の脚プレートの前記嵌合溝を略Ｌ字状に形成して横溝部及び係止片を備え、
前記第２の脚プレートの前記嵌合溝と反対側の中央上端部には凹部を備え、
前記第１・第２の脚プレートは十字状に交差した状態で、前記第１の脚プレートの前記嵌合溝の前記横溝部で前記第２の脚プレートの前記嵌合溝が嵌合すると共に、
前記第１の脚プレートの前記係止片と前記第２の脚プレートの前記凹部とが嵌合することを特徴とする請求項１に記載の五徳。
【請求項３】
前記第１の脚プレートの前記嵌合溝の、前記横溝部と反対側の側壁部には、前記第２の脚プレートを滑らせながら前記嵌合溝の横溝部へ案内する傾斜ガイド部を有することを特徴とする請求項２に記載の五徳。
【請求項４】
前記第１の脚プレートの前記嵌合溝の底壁部と前記傾斜ガイド部との間には、垂直の立ち上がり部を有することを特徴とする請求項３に記載の五徳。
【請求項５】
前記係止突部は前記第１・第２の脚プレートの両端部に配置し、前記係止突部が前記天板プレートの外周端部の外側に位置することを特徴とする請求項１記載の五徳。

発明の詳細な説明【技術分野】
【０００１】
この発明は、石油ストーブ等の熱源の上に設置して使用する五徳に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
枠体内にバーナ等の発熱手段を備えたコンロは、枠体上部の天板の中央にバーナから発生する高温の燃焼ガスを排出する開口部と、開口部の周囲の天板の上に五徳を備えており、五徳の上に調理器具を載せて調理に使用するものである。
【０００３】
また、石油ストーブは枠体内にバーナ等の発熱手段を備え、枠体上部に天板を備えており、天板の上にやかんや鍋などを載せることができるようにはなっている。（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２４－３７４８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、キャンプ等のアウトドア用品として、石油ストーブが暖房用に用いられるようになっている。そのため、石油ストーブの天板に調理器具を載せて簡単な煮炊き調理に使用されることが増えてきた。
【０００６】
しかし、主な使用用途が暖房である石油ストーブは五徳を備えておらず、調理器具を直接天板の上に載せているため、調理器具が不安定な状態となり、安全面で不安がある。また、調理器具を載せて使用すると天板の温度が高くなり、天板の変色や塗装の剥がれなど劣化の原因となり、見栄えが悪くなるという問題が起こっている。
【０００７】

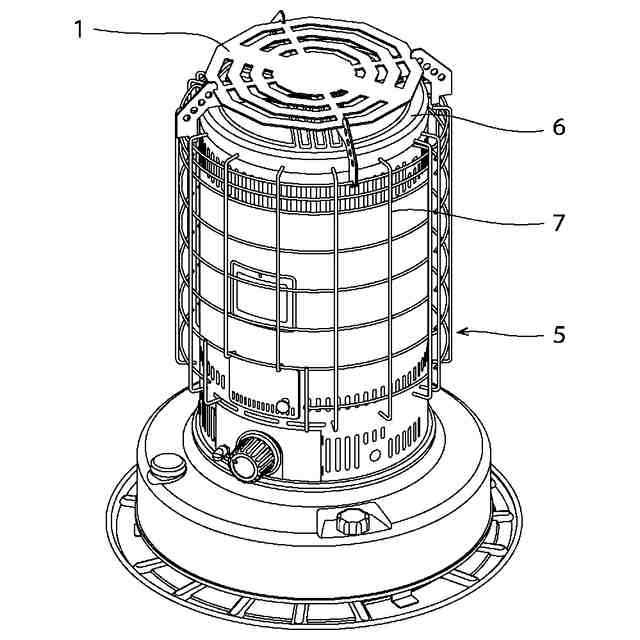

本発明の目的は、石油ストーブの天板に設置することで、調理器具を安心して使用できる五徳を提供することにある。
【課題を解決するための手段】
【０００８】
この発明は上記の課題を解決するもので、熱源の上に設置して被加熱物が載置される五徳１であって、前記五徳１は、十字状に交差する第１・第２の脚プレート２・３と、前記第１・第２の脚プレート２・３の上に載置する天板プレート４とで構成され、前記第１・第２の脚プレート２・３の上端部に形成した一対の係止突部２３・３３と、前記第１の脚プレート２の中央上端部に形成した嵌合溝２２と、前記第２の脚プレート３の中央下端部に形成した嵌合溝３２とを備え、前記天板プレート４には前記第１・第２の脚プレート２・３の前記係止片突部２３・３３と係止する係止部４２を備え、前記第１・第２の脚プレート２・３は十字状に交差した状態で前記嵌合溝２２・３２同士が嵌合し、前記第１・第２の脚プレート２・３の上に前記天板プレート４を載置して、前記係止部４２が前記係止突部２３・３３と係止することによって、前記第１・第２の脚プレート２・３と前記天板プレート４とが互いに係止されることを特徴とする五徳である。
【０００９】

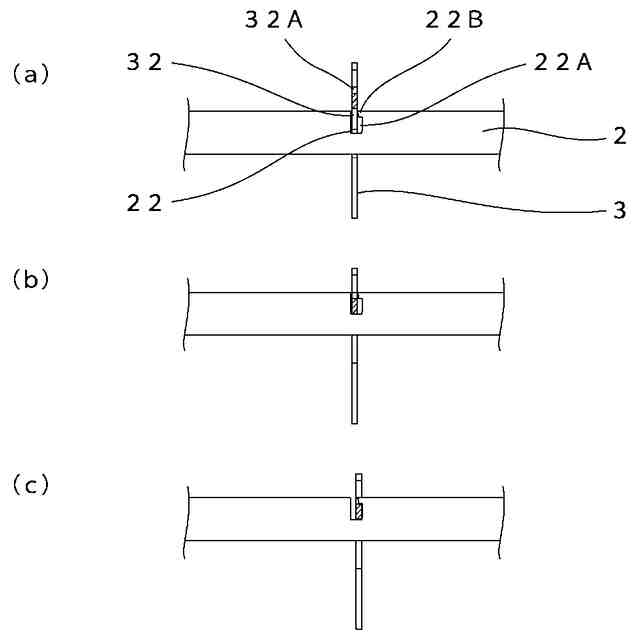

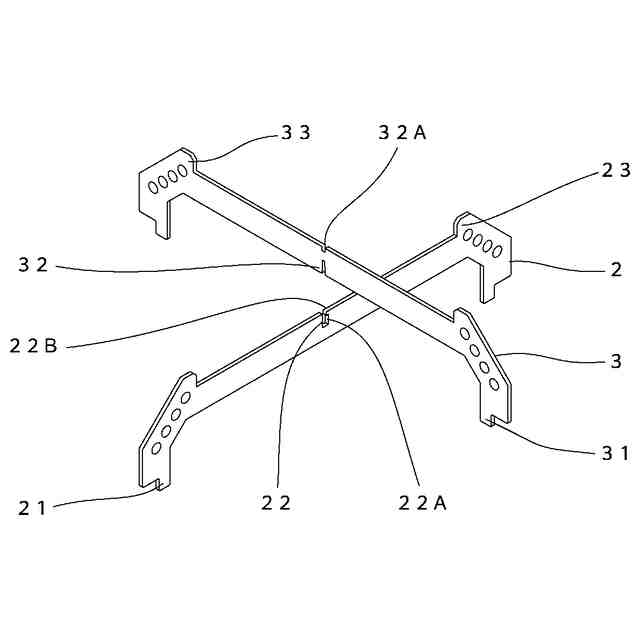

また、前記第１の脚プレート２の前記嵌合溝２２を略Ｌ字状に形成して横溝部２２Ａ及び係止片２２Ｂを備え、前記第２の脚プレート３の前記嵌合溝３２と反対側の中央上端部には凹部３２Ａを備え、前記第１・第２の脚プレート２・３は十字状に交差した状態で、前記第１の脚プレート２の前記嵌合溝２２の前記横溝部２２Ａで前記第２の脚プレート３の前記嵌合溝３２が嵌合すると共に、前記第１の脚プレート２の前記係止片２２Ｂと前記第２の脚プレート３の前記凹部３２Ａとが嵌合するようにしてもよく、係止片２２Ｂの下側に第２の脚プレート３が位置することで、第１・第２の脚プレート２・３の嵌合が容易に外れないようにすることができる。
【００１０】
また、前記第１の脚プレート２の前記嵌合溝２２の、前記横溝部２２Ａと反対側の側壁部には、前記第２の脚プレート３を滑らせながら前記嵌合溝２２の横溝部２２Ａへ案内する傾斜ガイド部２２Ｃを有するようにしてもよく、第２の脚プレート３を第１の脚プレート２の嵌合溝２２に挿入するだけで、第２の脚プレート３が第１の脚プレート２の嵌合溝２２の横溝部２２Ａに嵌合するものとなる。
（【００１１】以降は省略されています）
