公開番号2025087963
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202313
出願日2023-11-30
発明の名称エアコン室内機
出願人個人
代理人
主分類F24F 13/22 20060101AFI20250604BHJP(加熱;レンジ;換気)
要約【課題】送風ファン、フラップ、ルーバーを工具なしで簡単に取り外して洗浄出来る、とともにドレンパン内で熱交換をする、とともに熱交換機を簡単に洗浄できる構造や形態を備えた、洗浄エアコン室内機を提供する。

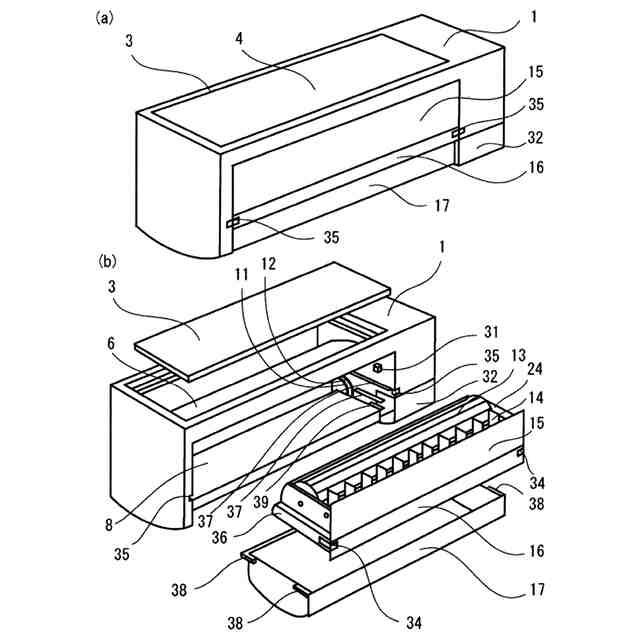

【解決手段】空気吸入口4より吸入された空気が、空気吸入風路を通過し、ドレンパン17内側に配設された熱交換機8によって熱交換され、送風ファン13によって、左右風向ルーバー14と、上下風向フラップ15へと流され、室内機本体1外部に吹き出す形態を持つ、とともにドレンパン17内で熱交換機8を洗浄出来、一体式送風ユニット16と、ドレンパン17を、室内機本体1から別々に脱着出来る構造を特徴とする、洗浄エアコン室内機。

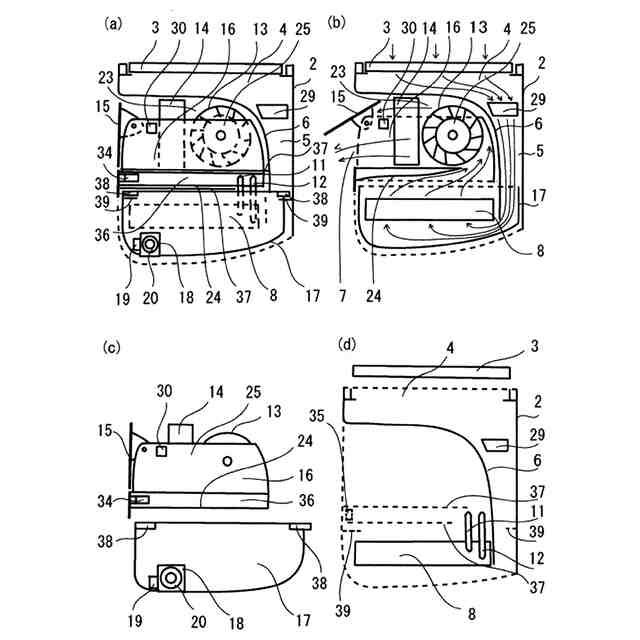

【選択図】図1
特許請求の範囲【請求項１】

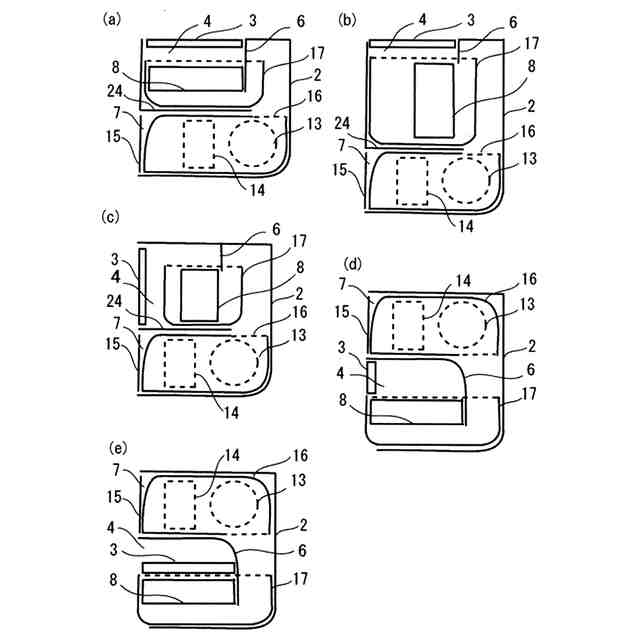

室内機本体（１）に、フィルター部（３）と、空気吸入口（４）と、空気吸入風路（５）と、隔壁a（６）と、空気吹出口（７）と、熱交換機（８）と、ドレンパン（17）と、一体式送風ユニット（16）を有す、ドレンパン（17）内に熱交換機（８）が配設される構造のエアコン室内機であって、室内機本体（１）の、フィルター部（３）を備える空気吸入口（４）から、送風ファン（13）によって吸入された空気が、隔壁a（６）によって形成された空気吸入風路（５）を通って、ドレンパン（17）の内側に引き込まれ、ドレンパン（17）に内設される形態をとる熱交換機（８）で熱交換された後に、一体式送風ユニット（16）によって、室内機本体（１）の空気吹出口（７）より、室内機本体（１）外部に吹き出す形態を特徴とする、エアコン室内機。
続きを表示（約 710 文字）【請求項２】

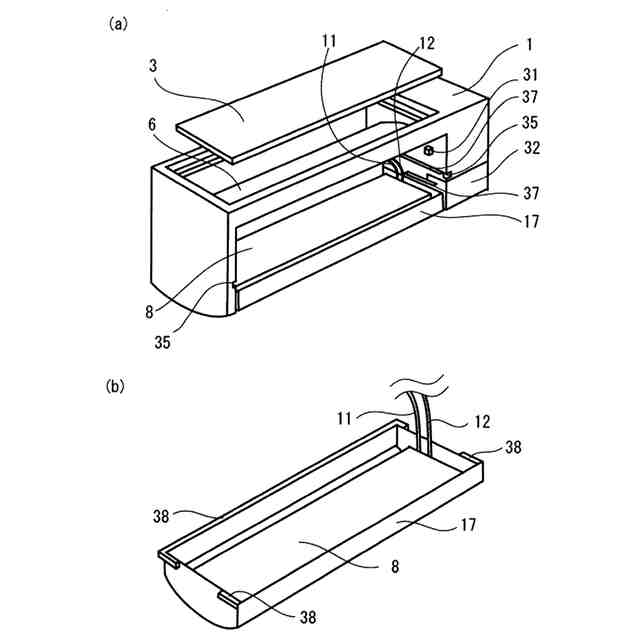

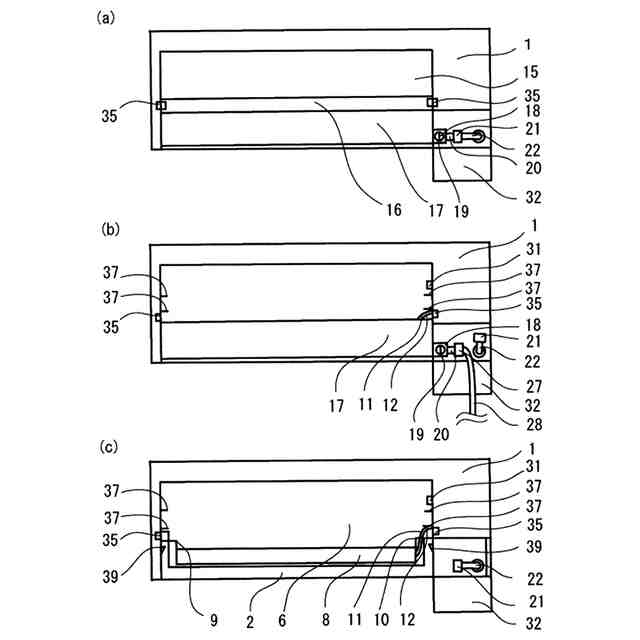

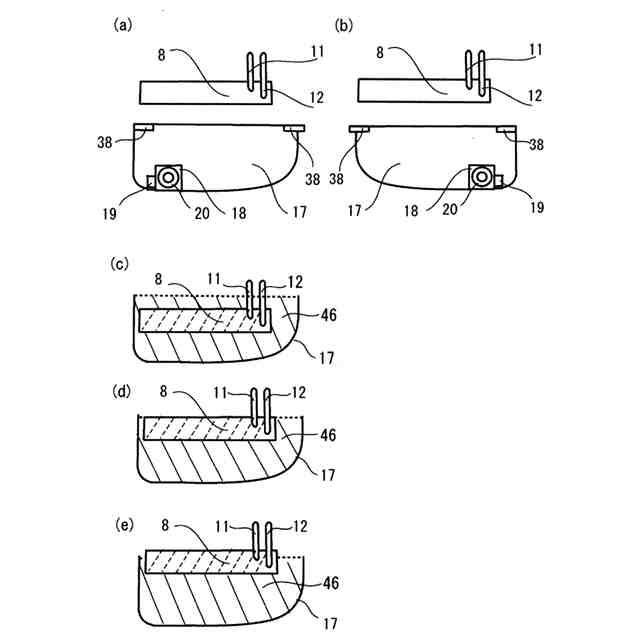

ドレンパン（17）と、ドレン（18）と、ドレンコック（19）と、ドレン接続部（20）を有し、室内機本体（１）に対し、ドレンパン（17）の内側に熱交換機（８）を内設するドレンパン（17）は、運転状態にある室内機本体（１）において、空気吸入口（４）から吸入した空気を、ドレンパン（17）の内側で熱交換する形態を持つ、とともにエアコンの室内機本体（１）にドレンパン（17）を装着したまま、ドレンパン（17）内の熱交換器（８）を洗浄液(46)に浸漬した状態で洗浄出来る形態、またはドレンパン（17）内の熱交換器（８）に洗浄液(46)を掛け流しながら洗浄できる形態を特徴とする、請求項１記載のエアコン室内機。
【請求項３】

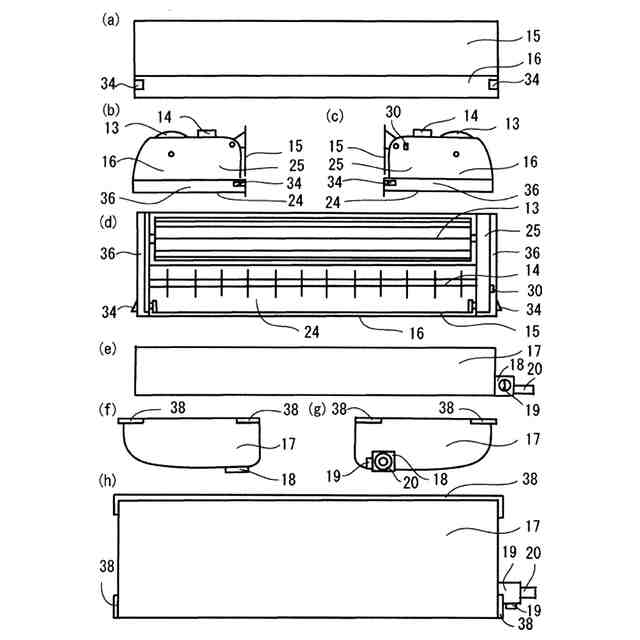

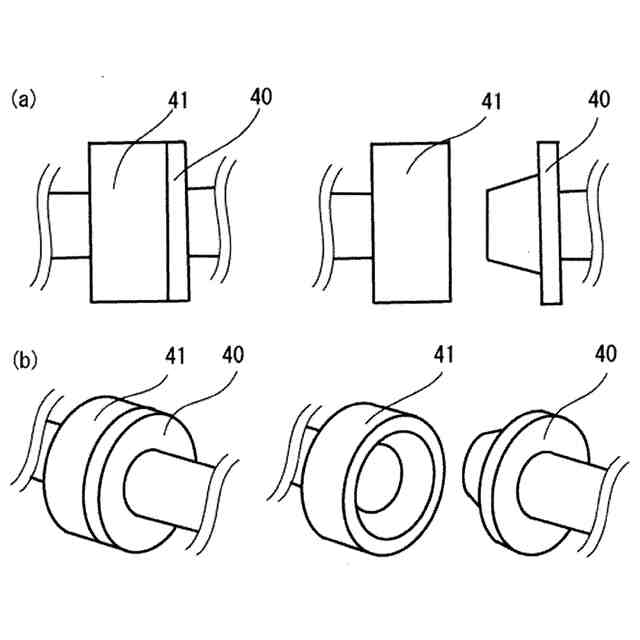

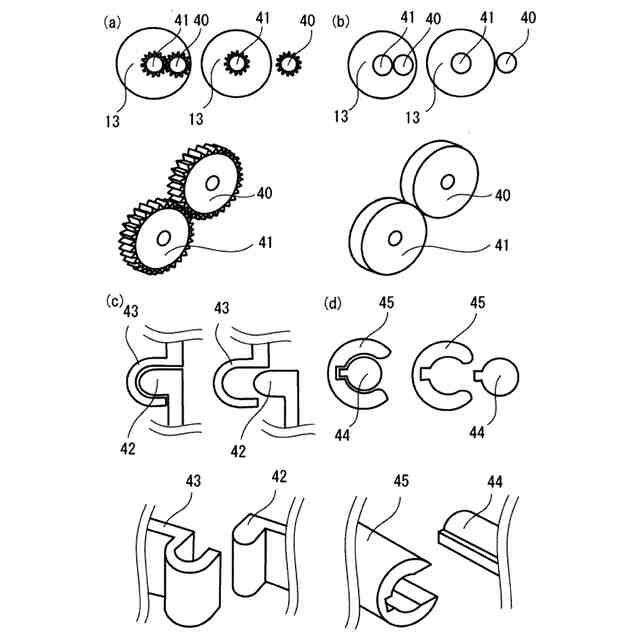

室内機本体（１）に対し、はめ込み式の構造を有する一体式送風ユニット（16）を構成する、送風ファン（13）と、左右風向ルーバー（14）と、上下風向フラップ（15）と、隔壁b（24）は、工具を使わずに着脱が可能な構造を有するもので、室内機本体（１）より一体式送風ユニット（16）、またはフィルター部（３）を外すことにより、ドレンパン（17）に内設される形態をとる熱交換機（８）の、上部方向の面と、前部方向の面と、背部方向の面と、左右の側面部方向の面が露出する形態を持つ、とともに室内機本体（１）から取り外した一体式送風ユニット（16）を、そのままの状態、または送風ファン（13）と、左右風向ルーバー（14）と、上下風向フラップ（15）のそれぞれを、一体式送風ユニット（16）から取り外して洗浄が出来る形態を特徴とする、請求項１または請求項２記載のエアコン室内機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、家庭用エアコン室内機に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
定期的なメンテナンスを必要とする、慣用の家庭用エアコン室内機は、熱交換機、送風ファン、フラップ、ルーバー、ドレンパン等の配置上の問題から、誰にでも簡単に洗浄することが出来ないに構造になっており、送風ファン、フラップ、ルーバーを個別またはユニットとして簡易にワンタッチで取り外して洗浄出来る形態や、熱交換機をドレンパン内に貯めた洗浄液に浸漬した状態で簡単に洗浄出来る形態、およびドレンパン内に熱交換機を配設し、ドレンパン内で熱交換する形態は、現時点では確認されていない。
【０００３】
特許文献１の壁掛け式エアコン室内機は、簡単に脱着できる送風ファンを室内機内部のモーター軸にビス等で固定せずに配設する構造によって、送風ファンを取り出し洗浄できるということが特徴で、元に戻す時も室内機中央部分に設けたファンガイドと四角錐の先端形状のモーター軸によりスムーズに入る様な構造が可能な構造を持つというものだが、形態的には本体ユニット側面から送風ファンのみを引き抜くものであって、ユニットごと前面から引き抜く本願発明とは構造を異にする他、ドレンパン内で熱交換し、ドレンパン内で熱交換機自体を洗浄できることを基本構造とする本願発明とは異なるものである。
【０００４】
そして、特許文献２の壁掛け式エアコン室内機は、エアコン室内機の脱着の利便性を向上させるために、ベースと取り外し可能に接続された、フレーム、グリッド組立体、第一パネル及び第二パネルからなる風路組立体の構造によって、エアコン室内機風路の徹底した掃除を可能にするという構造が特徴で、本願発明のドレンパン内で熱交換し、ドレンパン内で熱交換し、ドレンパン内で熱交換機自体を洗浄できることを基本構造とする本願発明とは異なるものである。
【０００５】
また、特許文献３の壁掛け式エアコン室内機は、フレームを含むベース及び風路部品によって、下向きの開口を有する内チャンバーを形成するというもので、風路部品はファン取り付けフレームを含み、取り付けフレーム自体が移動可能なようにベースに取り付けられ、上下方向に沿って前記内チャンバーの開口から外への移動が可能で、取り付けフレームごと送風ファンを取り外し洗浄できる構造によって、使用者が風路部品の洗浄を簡単に行えるというものだが、ドレンパン内で熱交換し、ドレンパン内で熱交換機自体を洗浄できることを基本構造とする本願発明とは異なるものである。送風ファンと、左右風向ルーバーと、上下風向フラップからなる脱着可能な送風ユニットと、ドレンパンを配設する構造をもつ本願発明との類似点は、着脱できる室内機内部のファンを含む楓路部品を洗浄できるといった構造のみである。
【０００６】
更に、ドレンパン上に熱交換機とドレン水を吸引する装置を有する特許文献４の空気調和機は、ドレン水の中での細菌の発生を抑制するために、ドレン水を吸引しドレン水がドレンパン内にためない構造であって、吸入した空気をドレンパン内で熱交換機する、とともに、ドレンパン内で熱交換機を洗浄する構造を有する本願発明とは異なるものである。
【０００７】
同様にドレンパン上に熱交換機を配設する、特許文献５の空気調和装置の室内機は、
熱交換機を効率よく洗浄することを目的としているが、ドレンパンに熱交換機が浸漬するように洗浄液を満たして熱交換機を洗浄する構造を有する本願発明とは異なり、ドレンパン上に垂直方向に配設された熱交換機に、水平方向から吹きかけた洗浄液を止水パネルで受け止める構造であって、これについてもドレンパン内で熱交換機を洗浄する構造を有する本願発明とは異なるものと言える。
【先行技術文献】
【特許文献】
【０００８】
特開2019-79655
特表2020-525749
特表2021-513045
特開2016-48761
特開2014-92301
【発明の概要】
【発明が解決しようとする課題】
【０００９】
慣用の壁掛け型家庭用エアコン室内機は、フィルター清掃や熱交換機を自動で簡易的に洗浄を行うものが販売されているが、熱交換機、送風ファン、フラップ、ルーバー、ドレンパンを本格的に洗浄する場合は、専門業者に依頼することになり、多額な作業料金も要するため、汚れを放置してしまうことも多い。このことが、熱の交換効率の低下や、カビの増殖や、汚れの固着の原因にもなっている。
【００１０】
こうした課題を解決するために、送風ファン、フラップ、ルーバーを工具なしで簡単に取り外して洗浄出来る、とともにドレンパン内で熱交換をする、とともに熱交換機を簡単に洗浄できる構造や形態を備えた、洗浄エアコン室内機を本発明で提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
