特許ウォッチ

公開番号2025106061
公報種別公開特許公報(A)
公開日2025-07-11
出願番号2023223856
出願日2023-12-31
発明の名称給湯暖房機
出願人株式会社パロマ
代理人個人
主分類F24D 3/08 20060101AFI20250704BHJP(加熱;レンジ;換気)
要約【課題】給湯暖房機において暖房回路から放熱端末に熱媒が供給されている場合であっても、浴槽の残水量を直接的に検出するセンサを用いずに、浴槽の残水量をより正確に推定する。
【解決手段】給湯暖房機1は、風呂循環路63内の湯水を流動させる風呂循環ポンプ55と、風呂循環路63において液液熱交換器の出口側の温度を検出する第1温度センサ64と、風呂循環路63において液液熱交換器の入口側の温度を検出する第2温度センサ65と、を備える。残水量推定部は、少なくとも暖房回路3から放熱端末に熱媒が供給されている場合に、回転数検出部が検出した風呂循環ポンプ55の回転数と、第1温度センサ64が検出した入口側の温度と、第2温度センサ65が検出した出口側の温度と、に基づいて浴槽52内の残水量を推定する。
【選択図】図1
特許請求の範囲【請求項１】
ガスを燃焼させる第１バーナと、前記第１バーナでガスが燃焼することにより生じた排気によって加熱される第１熱交換器と、を備え、外部から供給される水を前記第１熱交換器によって加熱して湯を供給する給湯回路と、
ガスを燃焼させる第２バーナと、前記第２バーナでガスが燃焼することにより生じた排気によって加熱される第２熱交換器と、前記第２熱交換器を通すように熱媒を循環させる経路である熱媒循環路と、を備え、前記第２熱交換器によって前記熱媒を加熱し、前記熱媒循環路を介して前記熱媒を放熱端末へと供給する暖房回路と、
前記熱媒循環路から分岐し、前記熱媒循環路を流れた前記熱媒を導く分岐路と、
浴槽から導出された湯水を循環させて前記浴槽に導入する風呂循環路を有する風呂回路と、
前記分岐路を流れる前記熱媒と前記風呂循環路を流れる湯水とで熱交換を行う風呂熱交換器と、
回転する駆動部を有し、前記風呂循環路内の湯水を流動させるポンプと、
前記風呂循環路において前記風呂熱交換器の出口側の温度を検出する第１温度センサと、
前記風呂循環路において前記風呂熱交換器の入口側の温度を検出する第２温度センサと、
前記ポンプにおける前記駆動部の回転数を検出する回転数検出部と、
前記浴槽内の残水量を推定する残水量推定部と、
を有し、
前記残水量推定部は、少なくとも前記暖房回路から前記放熱端末に前記熱媒が供給されている場合に、前記回転数検出部が検出した回転数と、前記第１温度センサが検出した前記入口側の温度と、前記第２温度センサが検出した前記出口側の温度と、に基づいて前記浴槽内の残水量を推定する
給湯暖房機。
続きを表示（約 820 文字）【請求項２】
前記残水量推定部は、少なくとも前記暖房回路から前記放熱端末に前記熱媒が供給されている場合において前記回転数検出部が検出した回転数が許容回転数範囲に収まっている場合に、前記回転数検出部が検出した回転数と、前記第１温度センサが検出した前記入口側の温度と、前記第２温度センサが検出した前記出口側の温度と、に基づいて前記浴槽内の残水量を推定する
請求項１に記載の給湯暖房機。
【請求項３】
前記ポンプの各回転数と当該ポンプを流れる湯水の流量との対応関係を特定する情報を記憶する記憶部を有し、
前記回転数検出部は、前記ポンプの駆動時に前記駆動部に供給される電流の値に基づいて前記ポンプの回転数を検出し、
前記残水量推定部は、少なくとも前記暖房回路から前記放熱端末に前記熱媒が供給されている場合において前記回転数検出部が検出した回転数が許容回転数範囲に収まっている場合に、前記回転数検出部が検出した回転数と前記記憶部に記憶された前記情報とに基づいて特定される回転数の場合の前記流量と、前記第１温度センサが検出した前記入口側の温度と、前記第２温度センサが検出した前記出口側の温度と、に基づいて前記浴槽内の残水量を推定する
請求項１に記載の給湯暖房機。
【請求項４】
前記残水量推定部は、少なくとも前記暖房回路から前記放熱端末に前記熱媒が供給されている場合において前記回転数検出部が検出した回転数が前記許容回転数範囲に収まっていない場合、前記暖房回路において前記放熱端末への前記熱媒の供給を停止し、前記放熱端末への前記熱媒の供給を停止した状態で前記第２バーナに供給されるガス量と、前記第１温度センサが検出した前記入口側の温度と、前記第２温度センサが検出した前記出口側の温度と、に基づいて前記浴槽内の残水量を推定する
請求項２又は請求項３に記載の給湯暖房機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給湯暖房機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、複合熱源機が記載されている。この複合熱源機は、給湯回路、暖房回路、追い焚き回路、コントローラを備えている。暖房回路は、膨張タンク、暖房用熱交換器、暖房用循環ポンプを備え、これらが配管で接続されている。膨張タンクの湯水は、暖房用循環ポンプにより下流側の暖房用熱交換器に送られ、ここで加熱される。暖房用熱交換器の下流側は、追い焚き回路側の第１高温バイパス路と高温水供給口側の第２高温バイパス路に分岐しており、これらを通った湯水は、膨張タンクに戻るように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－４６８５８公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
風呂回路を備えた給湯器の分野では、浴槽の残水量を直接検出する装置を用いないで浴槽内の残水量を推定する方法が考えられている。その一例として、例えば、ガスバーナに与えた熱量と風呂回路内の温度上昇速度に基づいて浴槽の残水量を算出する方法などが用いられている。
【０００５】
しかし、特許文献１のような暖房端末に熱媒を供給する暖房回路を備えた給湯暖房機では、ガスバーナに与えた熱量が「暖房端末に対する熱媒供給」に反映される割合が大きくなるため、ガスバーナに与えた熱量に基づいて浴槽の残水量を算出する方法を用いると、誤差が大きくなってしまうという問題がある。
【０００６】
本開示の目的の一つは、給湯暖房機において暖房回路から放熱端末に熱媒が供給されている場合であっても、浴槽の残水量を直接的に検出するセンサを用いずに、浴槽の残水量をより正確に推定できる技術を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一つである給湯暖房機は、
ガスを燃焼させる第１バーナと、前記第１バーナでガスが燃焼することにより生じた排気によって加熱される第１熱交換器と、を備え、外部から供給される水を前記第１熱交換器によって加熱して湯を供給する給湯回路と、
ガスを燃焼させる第２バーナと、前記第２バーナでガスが燃焼することにより生じた排気によって加熱される第２熱交換器と、前記第２熱交換器を通すように熱媒を循環させる経路である熱媒循環路と、を備え、前記第２熱交換器によって前記熱媒を加熱し、前記熱媒循環路を介して前記熱媒を放熱端末へと供給する暖房回路と、
前記熱媒循環路から分岐し、前記熱媒循環路を流れた前記熱媒を導く分岐路と、
浴槽から導出された湯水を循環させて前記浴槽に導入する風呂循環路を有する風呂回路と、
前記分岐路を流れる前記熱媒と前記風呂循環路を流れる湯水とで熱交換を行う風呂熱交換器と、
回転する駆動部を有し、前記風呂循環路内の湯水を流動させるポンプと、
前記風呂循環路において前記風呂熱交換器の出口側の温度を検出する第１温度センサと、
前記風呂循環路において前記風呂熱交換器の入口側の温度を検出する第２温度センサと、
前記ポンプにおける前記駆動部の回転数を検出する回転数検出部と、
前記浴槽内の残水量を推定する残水量推定部と、
を有し、
前記残水量推定部は、少なくとも前記暖房回路から前記放熱端末に前記熱媒が供給されている場合に、前記回転数検出部が検出した回転数と、前記第１温度センサが検出した前記入口側の温度と、前記第２温度センサが検出した前記出口側の温度と、に基づいて前記浴槽内の残水量を推定する。
【発明の効果】
【０００８】
本開示に係る技術は、給湯暖房機において暖房回路から放熱端末に熱媒が供給されている場合であっても、浴槽の残水量を直接的に検出するセンサを用いずに、浴槽の残水量をより正確に推定できる。
【図面の簡単な説明】
【０００９】

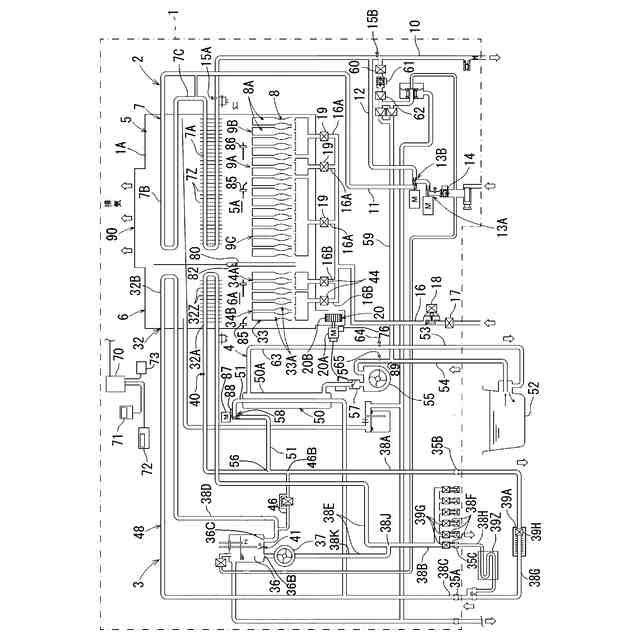

図１は、第１実施形態に係る給湯暖房機の構成を概略的に例示する概略回路図である。
【発明を実施するための形態】
【００１０】
以下の技術は、本開示に含まれる給湯暖房機の一例である。
（【００１１】以降は省略されています）
