公開番号2025125373
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024021401
出願日2024-02-15
発明の名称空気調和機
出願人株式会社コロナ
代理人
主分類F24F 11/63 20180101AFI20250820BHJP(加熱;レンジ;換気)
要約【課題】人と人以外の熱源を区別し、人以外の熱源に対する空調制御を抑制する空気調和機を提供する。
【解決手段】空気調和機1は、風量可変の送風ファン7によって吹出口より送出する室内機3と、室内機の運転操作を行うリモコン30と、室内機の制御を行う制御部10と、室内機が設置された室内の温度分布を、回転走査することで検知する赤外線センサ15と、を備える。制御部は、赤外線センサを所定の第1ステップ角で回転走査させて、室内における熱源の位置情報を取得する第1の温度取得手段と、赤外線センサを第1ステップ角より小さい第2ステップ角で回転走査させて、室内における人の位置情報を取得する第2の温度取得手段と、を選択し、室内機の運転開始時は第2の温度取得手段を実行する。

【選択図】図1
特許請求の範囲【請求項１】
室内の空気を吸込口より吸込んだ後、風量可変の送風ファンによって吹出口より送出する室内機と、
前記室内機の運転操作を行うリモコンと、
前記リモコンの指示に従って前記室内機の空調制御を行う制御部と、
前記室内機が設置された室内の温度分布を、回転走査することで検知する赤外線センサと、を備え、
前記制御部は、前記赤外線センサを所定の第１ステップ角で回転走査させて、室内における熱源の位置情報を取得する第１の温度取得手段と、
前記赤外線センサを前記第１ステップ角より小さい第２ステップ角で回転走査させて、室内における人の位置情報を取得する第２の温度取得手段と、を選択し、
前記室内機の運転開始時は前記第２の温度取得手段を実行することを特徴とする空気調和機。
続きを表示（約 350 文字）【請求項２】
前記制御部は、前記第２の温度取得手段の実行時は、前記第２の温度取得手段で取得した取得結果に基づいて、前記人か前記人以外かを判定することを特徴とする請求項１に記載の空気調和機。
【請求項３】
前記制御部は、前記第２の温度取得手段を所定時間実行した後、前記第１の温度取得手段を実行することを特徴とする請求項２に記載の空気調和機。
【請求項４】
前記制御部は、前記第１の温度取得手段の実行時は、
前記第２の温度取得手段で取得した前記人か前記人以外かを判定した結果に基づいて、
室内における前記人の位置情報を元に空調制御を実行する一方、前記人以外の熱源の位置情報における温度変化は空調制御に反映させないことを特徴とする請求項３に記載の空気調和機。

発明の詳細な説明【技術分野】
【０００１】
この発明は、空気調和機に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、温冷感センサ（サーモパイルセンサ）を、人の温冷感を高解像度で検知する第一のモードと、人の活動量を検知する第二のモードと、で駆動し、送風機回転数や室温に応じて各モードの切り替えを実施する空気調和機が記載されている。なお、送風機回転数が所定回転数以下の場合、第一のモードによる検知は実施せず第二のモードを実施する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０７４２８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
暖房運転時に送風機が所定回転数以下であった場合、特許文献１の空気調和機は、人の活動量を検知する第二のモードで駆動することとなる。しかし、部屋に別の暖房機や、日射による床の温度上昇などの熱源が存在していた場合、温冷感センサ（サーモパイルセンサ）は高精度で検知しないため、人と人以外の熱源を区別できずに誤判定してしまう虞がある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明の請求項１の空気調和機では、室内の空気を吸込口より吸込んだ後、風量可変の送風ファンによって吹出口より送出する室内機と、前記室内機の運転操作を行うリモコンと、前記リモコンの指示に従って前記室内機の空調制御を行う制御部と、前記室内機が設置された室内の温度分布を、回転走査することで検知する赤外線センサと、を備え、前記制御部は、前記赤外線センサを所定の第１ステップ角で回転走査させて、室内における熱源の位置情報を取得する第１の温度取得手段と、前記赤外線センサを前記第１ステップ角より小さい第２ステップ角で回転走査させて、室内における人の位置情報を取得する第２の温度取得手段と、を選択し、前記室内機の運転開始時は前記第２の温度取得手段を実行することを特徴としている。
【０００６】
また、請求項２の空気調和機では、前記制御部は、前記第２の温度取得手段の実行時は、前記第２の温度取得手段で取得した取得結果に基づいて、前記人か前記人以外かを判定することを特徴としている。
【０００７】
また、請求項３の空気調和機では、前記制御部は、前記第２の温度取得手段を所定時間実行した後、前記第１の温度取得手段を実行することを特徴としている。
【０００８】
また、請求項４の空気調和機では、前記制御部は、前記第１の温度取得手段の実行時は、前記第２の温度取得手段で取得した前記人か前記人以外かを判定した結果に基づいて、室内における前記人の位置情報を元に空調制御を実行する一方、前記人以外の熱源の位置情報における温度変化は空調制御に反映させないことを特徴としている。
【発明の効果】
【０００９】
この発明によれば、運転開始時に赤外線センサで部屋の熱源の位置情報を精度よく検出し、人と人以外の熱源を区別しておくことで、人の位置情報を取得して行う空調制御において、人以外の熱源を人として判定する誤判定を防ぐことができる。
【図面の簡単な説明】
【００１０】
この発明の一実施形態における赤外線センサの垂直方向の検出角度範囲を示す図
同上実施形態における赤外線センサの水平方向の検出角度範囲を示す図

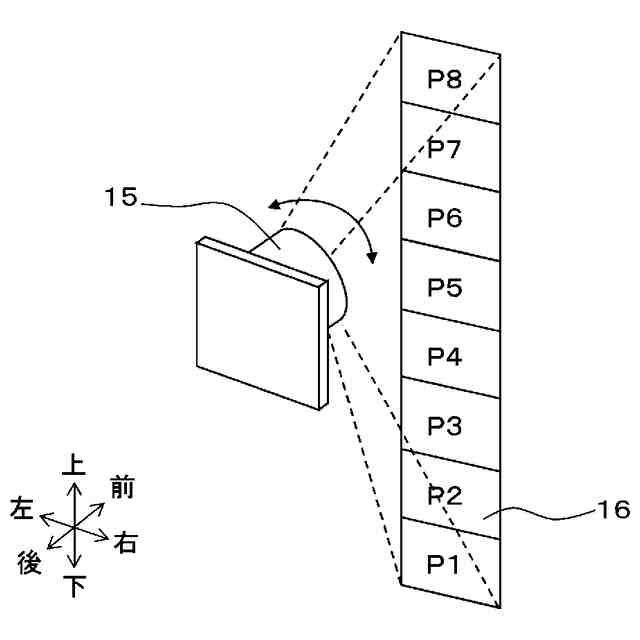

同上実施形態における赤外線センサの画素部の配列を示す図

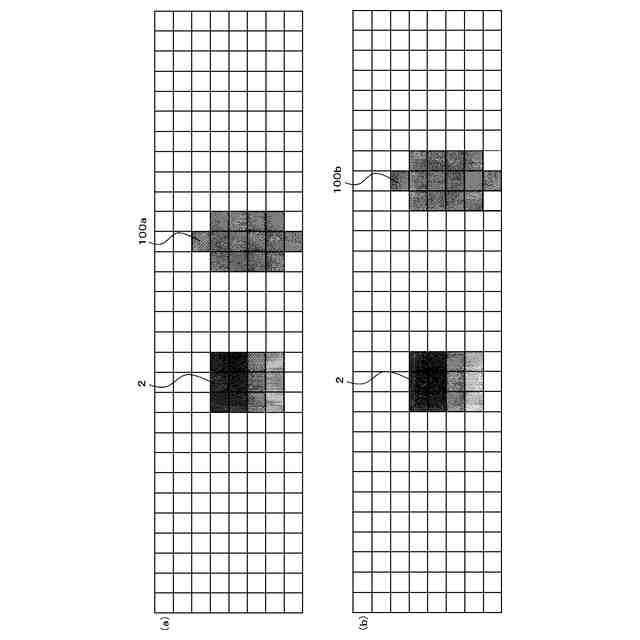

同上実施形態における赤外線センサで取得した熱画像を示す図
同上実施形態における赤外線センサで取得した温度分布を示す図
同上実施形態における空気調和機の制御ブロック図
【発明を実施するための形態】
（【００１１】以降は省略されています）
