公開番号2025138236
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037210
出願日2024-03-11
発明の名称空気調和機
出願人シャープ株式会社
代理人弁理士法人WisePlus
主分類F24F 13/20 20060101AFI20250917BHJP(加熱;レンジ;換気)
要約【課題】本開示は、送風性とともに意匠性にも優れる空気調和機を提供する。
【解決手段】空気調和機は、吸込口、吹出口、吸込口と吹出口とを結ぶ空気通路、及び、据付面となる背面を有し、左右方向に長手形状である室内機筐体と、吹出口に配置され、吹出口から吹き出す空気の向きを上下方向に可変する上下風向板と、を備え、上下風向板は、第1面と第1面の反対側の第2面とを備え、上下風向板の左右方向端部の少なくとも一方を背面に垂直かつ左右方向に垂直な平面で切断したときに第2面の断面に現れる曲線は、室内機筐体の左右方向中央部に位置する部位を背面に垂直かつ左右方向に垂直な平面で切断したときに第2面の断面に現れる曲線よりも曲率が大きい部位を有する。
【選択図】図1

特許請求の範囲【請求項１】
吸込口、吹出口、前記吸込口と前記吹出口とを結ぶ空気通路、及び、据付面となる背面を有し、左右方向に長手形状である室内機筐体と、
前記吹出口に配置され、前記吹出口から吹き出す空気の向きを上下方向に可変する上下風向板と、を備え、
前記上下風向板は、第１面と前記第１面の反対側の第２面とを備え、
前記上下風向板の左右方向端部の少なくとも一方を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときに前記第２面の断面に現れる曲線は、前記室内機筐体の左右方向中央部に位置する部位を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときに前記第２面の断面に現れる曲線よりも曲率が大きい部位を有する、空気調和機。
続きを表示（約 900 文字）【請求項２】
前記上下風向板の左右方向端部の少なくとも一方を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときに前記第２面の断面に現れる曲線は、前記室内機筐体の左右方向中央部に位置する部位を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときに前記第２面の断面に現れる曲線よりも曲率が大きい、請求項１に記載の空気調和機。
【請求項３】
前記上下風向板は、運転停止時に、前記第２面を外部に露出させて前記吹出口の少なくとも一部を閉じ、
前記上下風向板の前記第２面は、運転停止時に、前記吹出口を含む前記室内機筐体の吹出面と左右方向において面一である、請求項１又は２に記載の空気調和機。
【請求項４】
前記上下風向板を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときの前記第２面の断面に現れる曲線の曲率は、前記室内機筐体の左右方向中央部に位置する部位から、前記上下風向板の左右方向端部の少なくとも一方に向かうに従って大きくなる、請求項１又は２に記載の空気調和機。
【請求項５】
前記上下風向板を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときの前記第２面の断面に現れる曲線の曲率が、前記室内機筐体の左右方向中央部に位置する部位から前記左右方向の左方又は右方に所定距離離間した起点部位から、前記上下風向板の前記方向の端部に向かうに従って大きくなる、請求項４に記載の空気調和機。
【請求項６】
前記起点部位は、前記上下風向板のうち、前記室内機筐体の左右方向中央部に位置する部位から、前記上下風向板の左右方向一端部までの左右方向に沿った距離を１００％とすると、前記室内機筐体の左右方向中央部に位置する部位から７０％以上９０％以下離間した部位である、請求項５に記載の空気調和機。
【請求項７】
前記上下風向板は、ユーザが運転停止時に前記空気調和機を所定方向から視たときに、前記上下風向板の上下幅が左右方向で略同じであると視認し得るように構成されている、請求項１又は２に記載の空気調和機。

発明の詳細な説明【技術分野】
【０００１】
以下の開示は、空気調和機に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
空気調和機では一般に、吹出口に送風方向を上下方向に可変するための上下風向板が設けられている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０５５６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、送風性とともに意匠性にも優れる空気調和機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の空気調和機は、吸込口、吹出口、前記吸込口と前記吹出口とを結ぶ空気通路、及び、据付面となる背面を有し、左右方向に長手形状である室内機筐体と、前記吹出口に配置され、前記吹出口から吹き出す空気の向きを上下方向に可変する上下風向板と、を備え、前記上下風向板は、第１面と前記第１面の反対側の第２面とを備え、前記上下風向板の左右方向端部の少なくとも一方を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときに前記第２面の断面に現れる曲線は、前記室内機筐体の左右方向中央部に位置する部位を前記背面に垂直かつ前記左右方向に垂直な平面で切断したときに前記第２面の断面に現れる曲線よりも曲率が大きい部位を有する。
【発明の効果】
【０００６】
本開示によれば、送風性とともに意匠性にも優れる空気調和機を提供することができる。
【図面の簡単な説明】
【０００７】

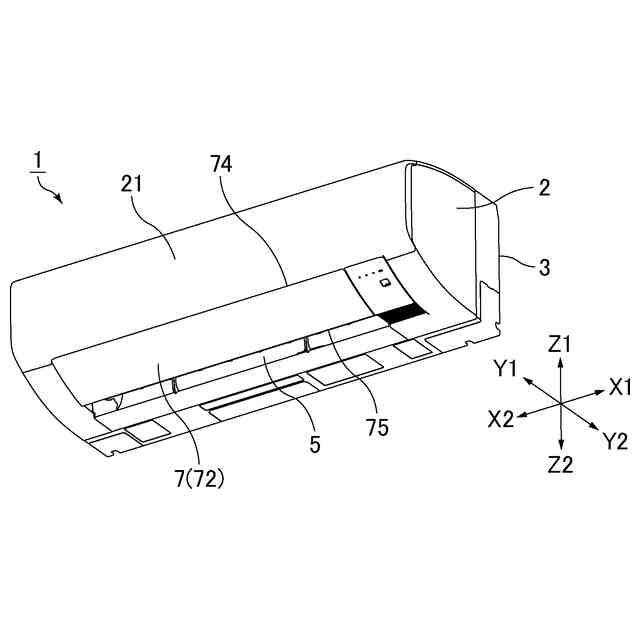

空気調和機１の外観を略示した斜視図である。

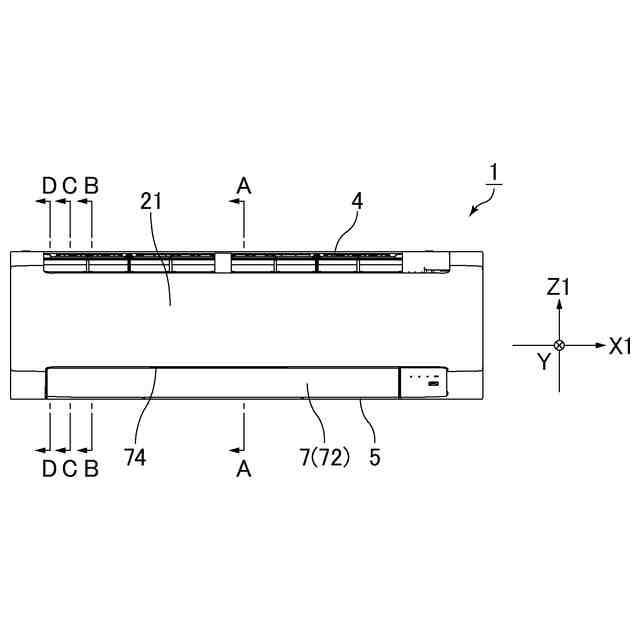

空気調和機１の外観を略示した正面図である。

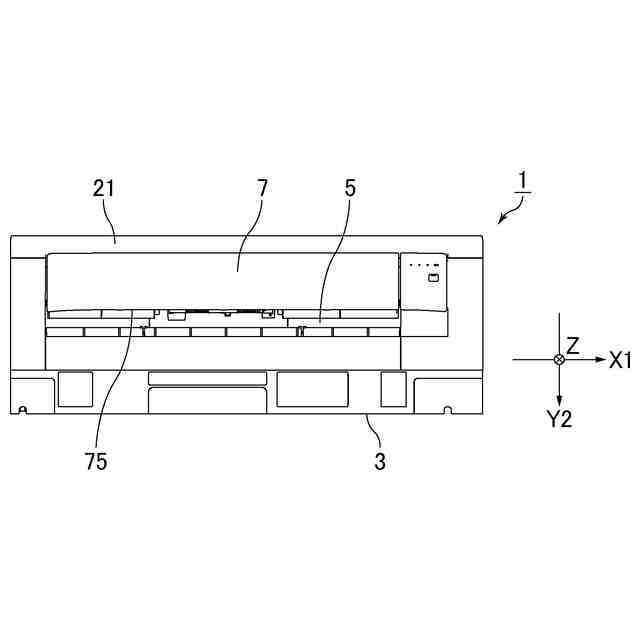

空気調和機１の外観を略示した底面図である。

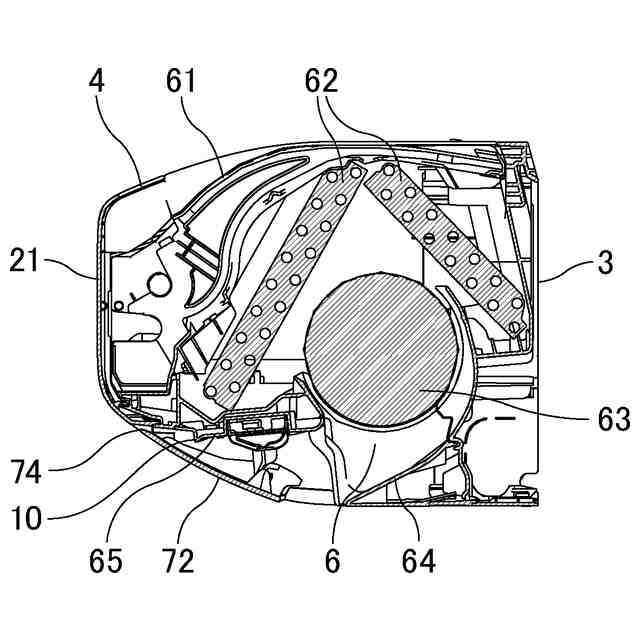

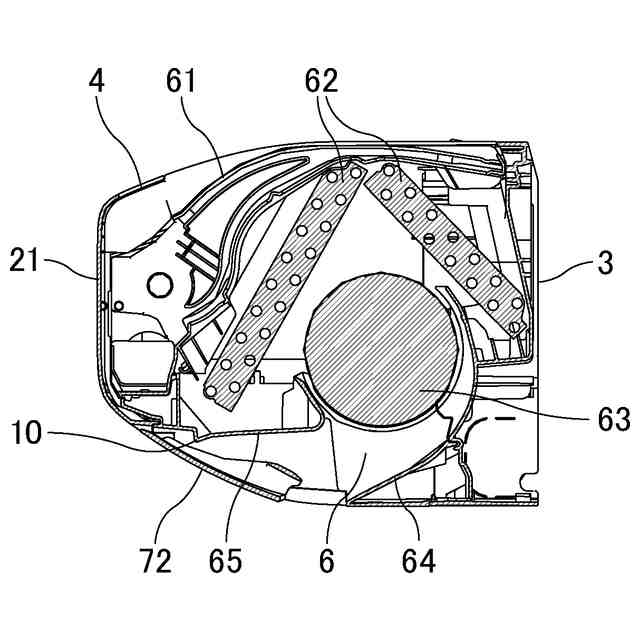

空気調和機１の内部構造を略示した断面図（Ａ－Ａ’線断面図）である。
空気調和機１の内部構造を略示した断面図（Ｂ－Ｂ’線断面図）である。

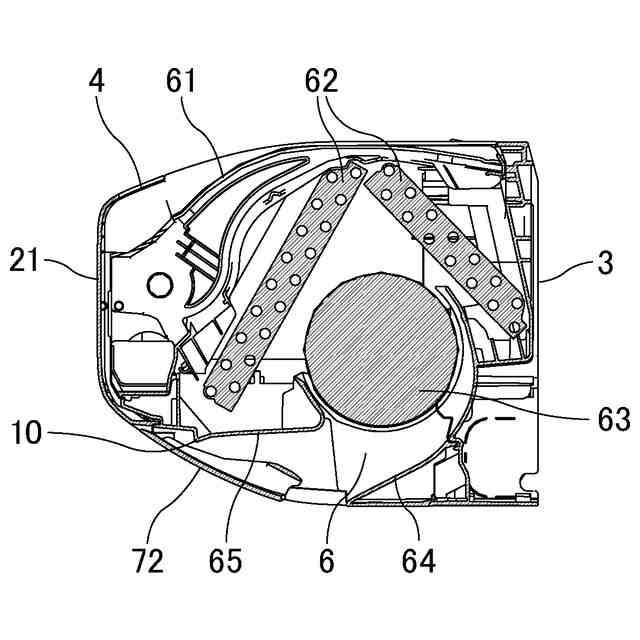

空気調和機１の内部構造を略示した断面図（Ｃ－Ｃ’線断面図）である。

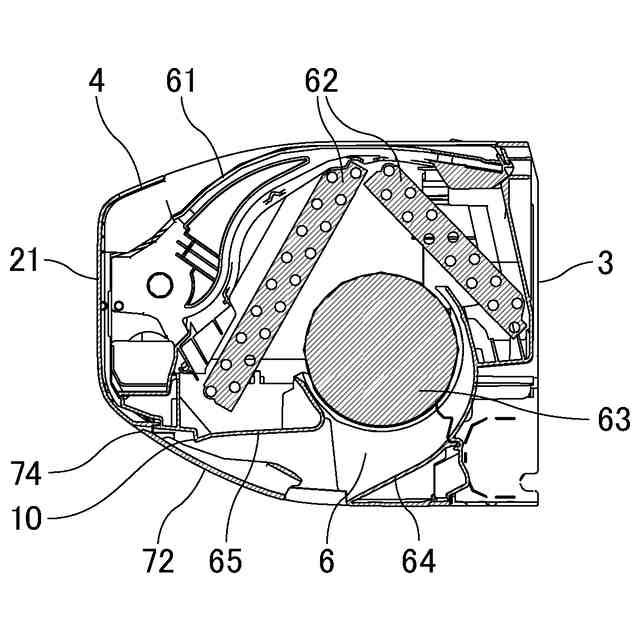

空気調和機１の内部構造を略示した断面図（Ｄ－Ｄ’線断面図）である。

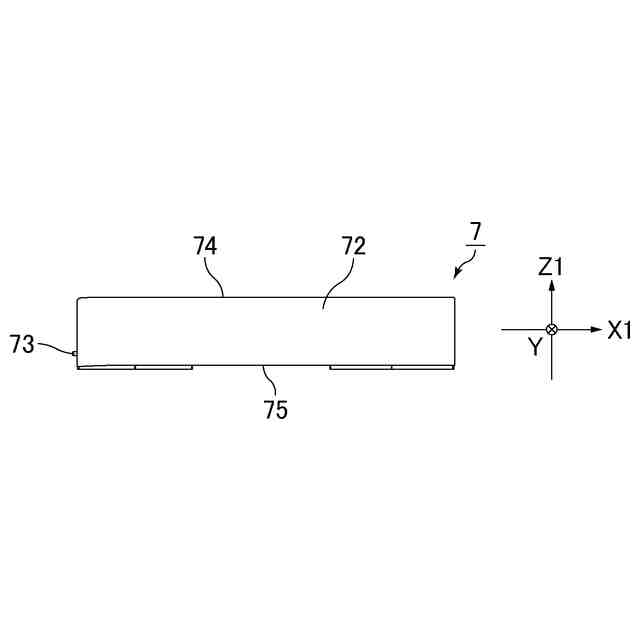

上下風向板７単体の外観を略示した正面図である。

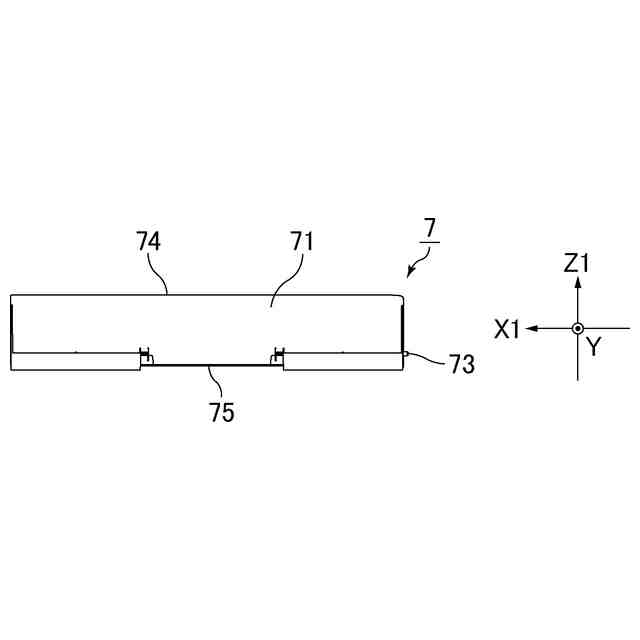

上下風向板７単体の外観を略示した背面図である。
上下風向板７単体の外観を略示した右側面図である。
上下風向板７単体の外観を略示した左側面図である。
上下風向板７単体の外観を略示した平面図である。
上下風向板７単体の外観を略示した底面図である。
実施形態１の空気調和機１（閉姿勢）において、上下風向板７の第２面７２及び吹出面５１の各断面に現れる各曲線の曲率が徐々に変化することを概念的に示す図である。
図１１Ａに示される室内機筐体２の右端部ｄ１の右側面図である。
図１１Ａ中、室内機筐体２の部位ａにおける上下風向板７の第２面７２の右断面形状（曲率Ｃ
ａ
）と、室内機筐体２の吹出面５１の右端部ｄ１の右断面形状（曲率Ｃ
ｄ１
）と、を比較するための模式図である。
実施形態２の空気調和機１（閉姿勢）において、上下風向板７の第２面７２及び吹出面５１の各断面に現れる各曲線の曲率が徐々に変化することを概念的に示す図である。
図１２Ａに示される室内機筐体２の右端部ｄ１の右側面図である。
図１２Ａ中、室内機筐体２の部位ａにおける上下風向板７の第２面７２の右断面形状（曲率Ｃ
ａ
）と、室内機筐体２の吹出面５１の右端部ｄ１の右断面形状（曲率Ｃ
ｄ１
）と、を比較するための模式図である。
実施形態３の空気調和機１（閉姿勢）において、上下風向板７の第２面７２及び吹出面５１の各断面に現れる各曲線の曲率が徐々に変化することを概念的に示す図である。
図１３Ａに示される室内機筐体２の右端部ｄ１の右側面図である。
図１３Ａ中、室内機筐体２の部位ａにおける上下風向板７の第２面７２の右断面形状（曲率Ｃ
ａ
）と、室内機筐体２の吹出面５１の右端部ｄ１の右断面形状（曲率Ｃ
ｄ１
）と、を比較するための模式図である。
実施形態４の空気調和機１（閉姿勢）において、上下風向板７の第２面７２及び吹出面５１の各断面に現れる各曲線の曲率が徐々に変化することを概念的に示す図である。
図１４Ａに示される室内機筐体２の右端部ｄ１の右側面図である。
図１４Ａ中、室内機筐体２の部位ａにおける上下風向板７の第２面７２の右断面形状（曲率Ｃ
ａ
）と、室内機筐体２の吹出面５１の右端部ｄ１の右断面形状（曲率Ｃ
ｄ１
）と、を比較するための模式図である。
実施形態５の空気調和機１（閉姿勢）において、上下風向板７の第２面７２及び吹出面５１の各断面に現れる各曲線の曲率が徐々に変化することを概念的に示す図である。
図１５Ａに示される室内機筐体２の右端部ｄ１の右側面図である。
図１５Ａ中、室内機筐体２の部位ａにおける上下風向板７の第２面７２の右断面形状（曲率Ｃ
ａ
）と、室内機筐体２の吹出面５１の右端部ｄ１の右断面形状（曲率Ｃ
ｄ１
）と、を比較するための模式図である。
【発明を実施するための形態】
【０００８】
以下、本開示に係る空気調和機の実施形態について、図面を参照しながら説明する。本開示は、以下の実施形態に記載された内容に限定されるものではなく、本開示の構成を充足する範囲内で適宜設計変更を行うことが可能である。図中、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。図面では主要な部分のみ示している。以下では、主要な部分及び本開示に関する部分を中心に説明する。
【０００９】
本明細書中、２つの線又は平面が「平行」であるとは、両者がなす角度（絶対値）が、０°±３°の範囲内であることを意味する。また、２つの線又は平面が「直交」する（及び「垂直」である）とは、両者がなす角度（絶対値）が、９０°±３°の範囲内であることを意味する。
【００１０】
「上流側」及び「下流側」とは、それぞれ空気の流れる方向における上流側及び下流側を意味する。例えば、吸込口と吹出口とを結ぶ空気通路では、吸込口側が「上流側」であり、吹出口側が「下流側」である。
（【００１１】以降は省略されています）
