公開番号2025150799
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051897
出願日2024-03-27
発明の名称画像形成装置及び画像形成装置の制御方法
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類H02P 8/12 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】周囲の熱影響を受ける部位に設けられたステッピングモータの温度上昇を抑えられる画像形成装置等を提供する。
【解決手段】電子写真方式で記録用紙に形成されたトナー画像に熱を加えて定着させる定着部(210)と、定着部の周辺に設置された、記録用紙搬送用のステッピングモータ(230m1)、(230m2)と、前記記録用紙の種類に応じて、前記ステッピングモータの電流減衰設定を制御する制御部(100)とを備えたことを特徴とする画像形成装置。

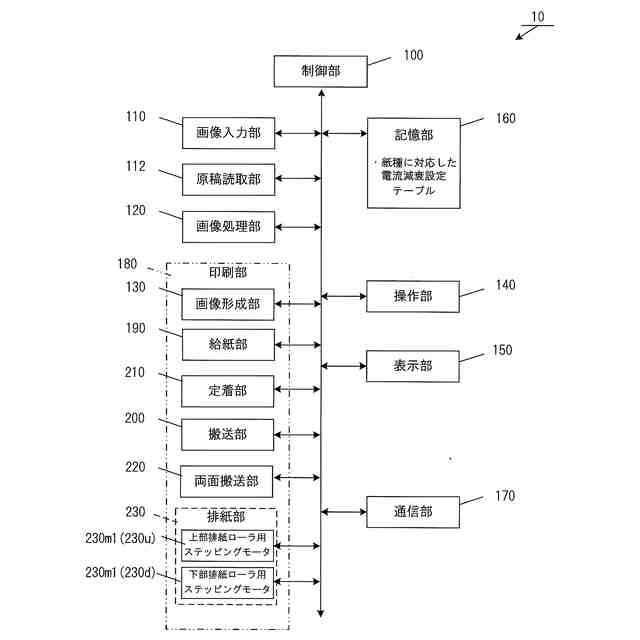

【選択図】図2

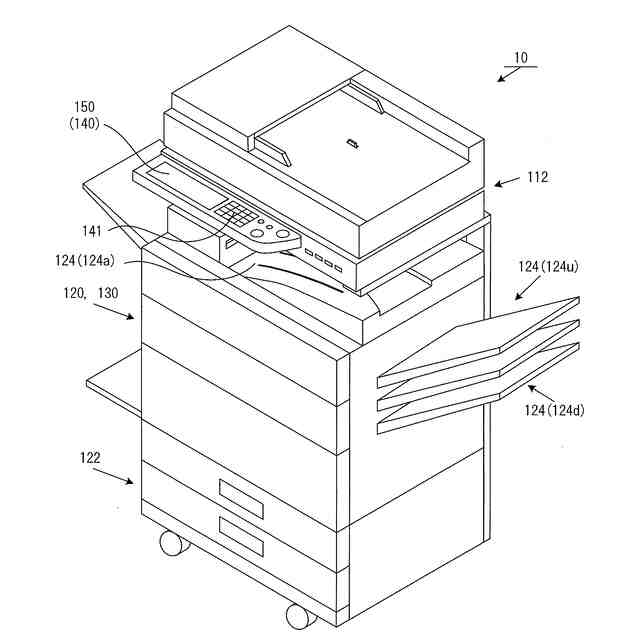

特許請求の範囲【請求項１】
電子写真方式で記録用紙に形成されたトナー画像に熱を加えて定着させる定着部と、
前記定着部の周辺に設置された、記録用紙搬送用のステッピングモータと、
前記記録用紙の種類に応じて、前記ステッピングモータの電流減衰設定を制御する制御部と、
を備えたことを特徴とする画像形成装置。
続きを表示（約 670 文字）【請求項２】

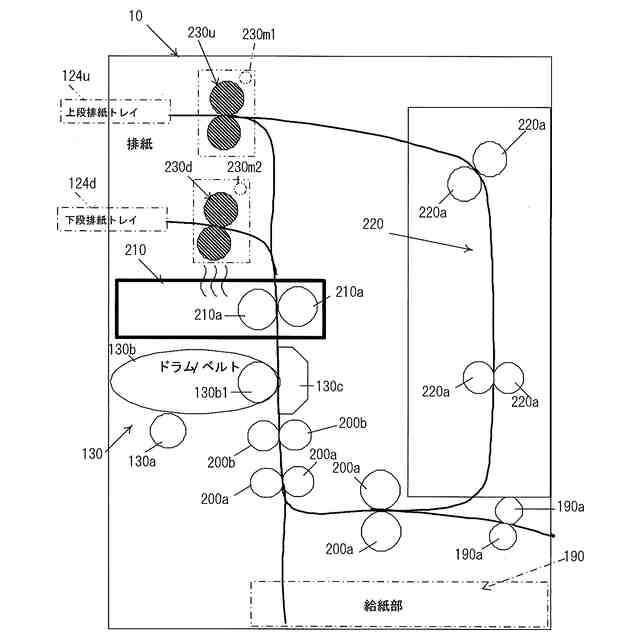

前記ステッピングモータは、前記定着部の上方であって当該定着部の熱影響を受ける部位に設置されていることを特徴とする請求項1に記載の画像形成装置。
【請求項３】
前記記録用紙について、厚紙、普通紙、薄紙等の用紙種をユーザが設定する設定部を備え、

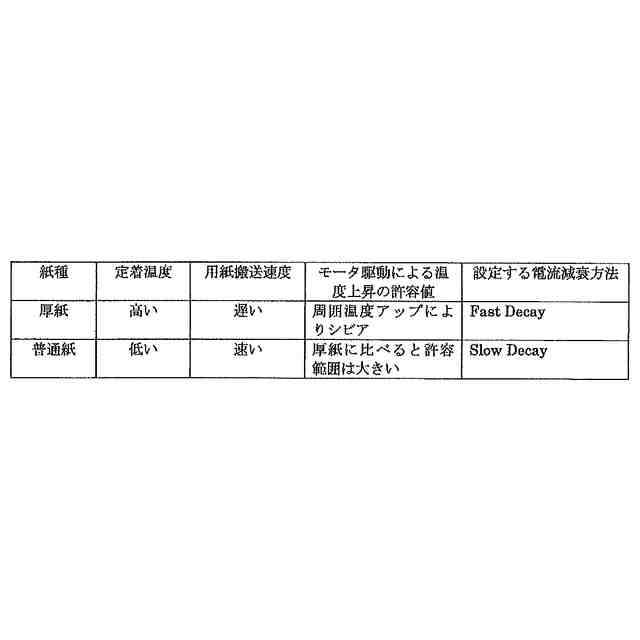

前記制御部は、前記記録用紙に普通紙よりも厚い用紙種が設定された場合、高速の電流減衰設定にし、一方、前記記録用紙に普通紙又は厚さが普通紙よりも薄い用紙種が設定された場合、低速の電流減衰設定に切り替えることを特徴とする請求項１又は２に記載の画像形成装置。
【請求項４】
前記記録用紙について、厚紙、普通紙、薄紙等の用紙種をユーザが設定する設定部を備え、

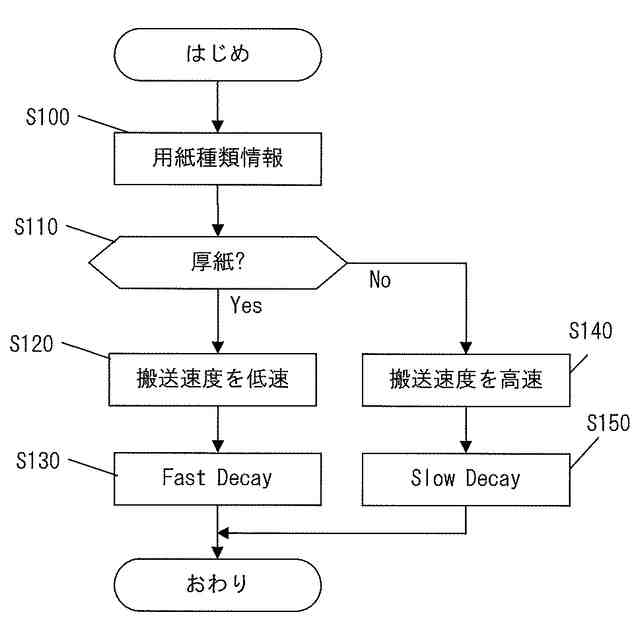

前記制御部は、前記記録用紙に普通紙よりも厚い用紙種が設定された場合、排紙スピードを低速回転領域とし、かつ、高速の電流減衰設定にし、一方、前記記録用紙に普通紙又は普通紙よりも薄い用紙種が設定された場合、排紙スピードを高速回転領域とし、かつ、低速の電流減衰設定とすることを特徴とする請求項１又は２に記載の画像形成装置。
【請求項５】
電子写真方式で記録用紙に形成されたトナー画像に熱を加えて定着部により定着させる定着工程と、
前記定着部の周辺に設置された、記録用紙搬送用のステッピングモータを駆動する工程と、
前記記録用紙の種類に応じて、前記ステッピングモータの電流減衰設定を制御する制御工程と、
を含むことを特徴とする画像形成装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は画像形成装置等に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、画像形成装置には、印刷に関する部材をステッピングモータにより駆動するものにおいて、複数の減衰モードを設けて、ステッピングモータの加速・減速のような回転速度の変化に応じ、適切な電流減衰モードを設定し、振動や損失を軽減するものが提案されている（例えば、特許文献１参照）。
【０００３】
また、最適な駆動方法を模索するために適した、複数設けられた電流減衰モードを電流の増減率によって変えることができる定電流方式のモータドライバを有する記録装置が提案されている（例えば、特許文献２参照）。
【０００４】

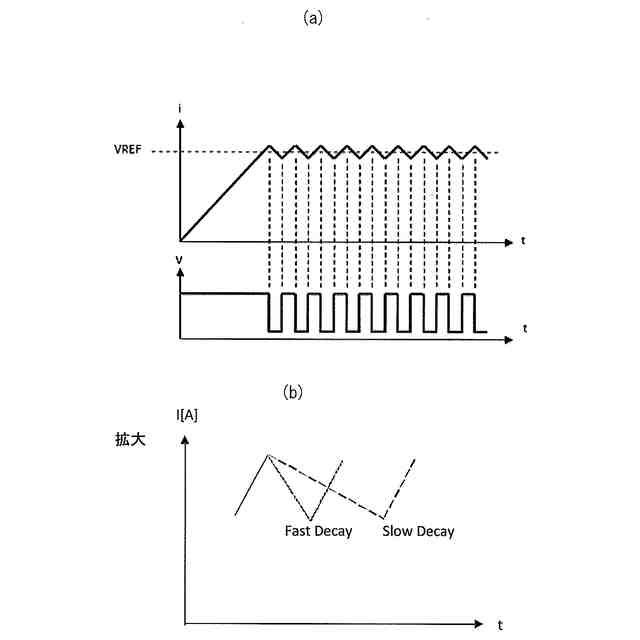

特許文献１、２は、加速・減速の回転速度の変化に応じた電流の増減率によって電流減衰（Decay）設定を随時切り替えるものであると考えられる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－１２７６３０号公報
特開２０００－１２５５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

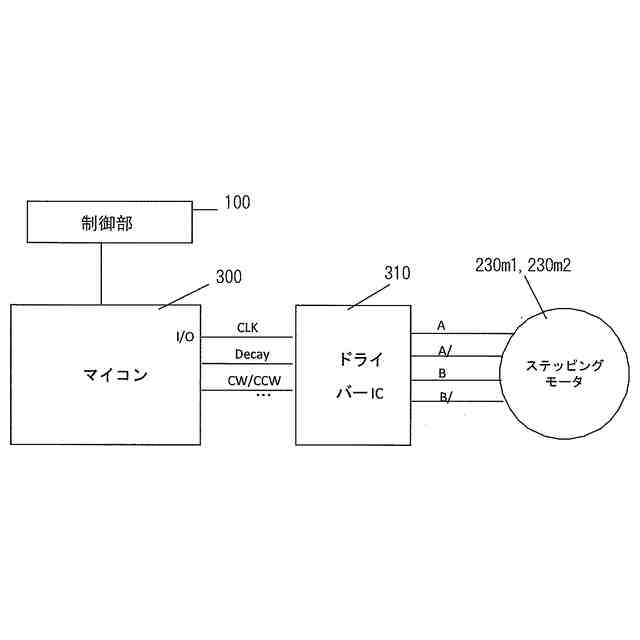

しかしながら、ステッピングモータにおいては、ドライバＩＣ（Integrated Circuit）やモータが定着部の周囲等の熱影響をうける部位に設置されている場合、モータ自身の発熱に加えて熱影響による温度上昇で問題が発生する可能性がある。
【０００７】
本開示は、周囲の熱影響を受ける部位に設けられたステッピングモータの温度上昇を抑えられる画像形成装置等を提供しようとするものである。
【課題を解決するための手段】
【０００８】
本開示は、電子写真方式で記録用紙に形成されたトナー画像に熱を加えて定着させる定着部と、定着部の周辺に設置された、記録用紙搬送用のステッピングモータと、前記記録用紙の種類に応じて、前記ステッピングモータの電流減衰設定を制御する制御部とを備えたことを特徴とする画像形成装置に係るものである。
【０００９】
また、本開示は、電子写真方式で記録用紙に形成されたトナー画像に熱を加えて定着させる定着工程と、定着部の周辺に設置された、記録用紙搬送用のステッピングモータを駆動する工程と、前記記録用紙の種類に応じて、前記ステッピングモータの電流減衰設定を制御する制御工程と、を含むことを特徴とする画像形成装置の制御方法である。
【発明の効果】
【００１０】
本開示の画像形成装置によれば、熱影響を受ける部位に設けられたステッピングモータの温度上昇を抑えられるという優れた効果を奏し得る。
【図面の簡単な説明】
（【００１１】以降は省略されています）
