公開番号2025151320
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052672
出願日2024-03-28
発明の名称アクセスポイント装置、無線通信装置及び無線通信システム
出願人シャープ株式会社
代理人個人
主分類H04W 28/16 20090101AFI20251002BHJP(電気通信技術)
要約【課題】隣接するAPが連携して送信するJoint TransmissionとBSS Coloringが併用される場合に、隣接BSS間で同一リソースを用いた送信を行うことによる干渉を回避しつつ、周波数利用効率の低下を抑えること。
【解決手段】JTを行う際に各APは元々自身が属するBSSのBSS Colorと特別BSS Colorの2つのBSS Colorの情報をビーコンフレームにてBSS内に報知し、実際のJTを行う際と、各BSSで個別の伝送を行う際で、少なくとも1つ以上の異なるBSS Colorの情報をそれぞれ付加して送信する。
【選択図】図4
特許請求の範囲【請求項１】
１つ以上の無線通信装置と無線通信サービスの基本的な管理範囲(BSS)を設定し、前記
管理範囲の通信を制御して前記無線通信装置と無線通信を行い、自身が制御する前記管理範囲とは異なる管理範囲を制御する別の無線アクセスポイント装置と連携して特定の前記無線通信装置宛の同一の信号を同一無線リソースにより送信する連携送信を行う無線アクセスポイント装置であって、

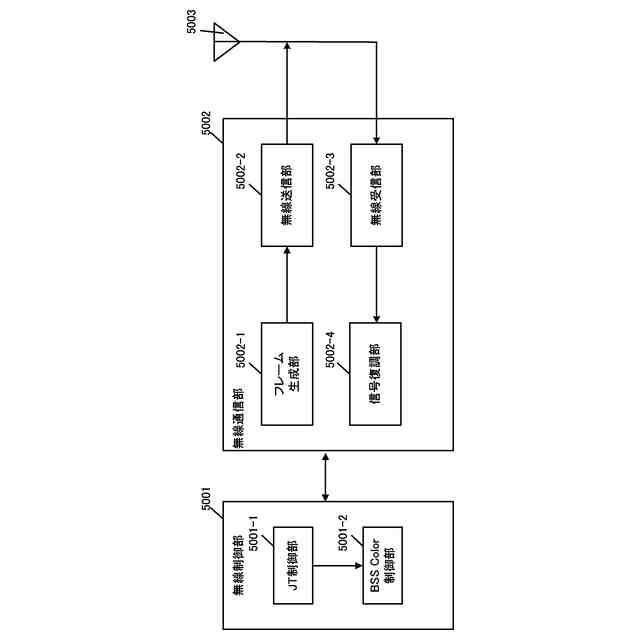

前記連携送信を行うか否かを判断し、前記連携送信に必要な情報通知を制御する連携送信制御部と、
自身の制御する管理範囲を他の管理範囲と識別するための識別子の情報を制御する識別子制御部とを備え、
前記識別子制御部では、前記自身の制御する管理範囲を他の管理範囲と識別するための識別子について２つの異なる識別子の情報を含めた管理フレームを、自身の制御する前記管理範囲内の前記無線通信装置に報知するように前記識別子の情報を制御し、前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームに、少なくとも１つ以上のそれぞれ異なる前記識別子の情報を付加して送信する
ことを特徴とする無線アクセスポイント装置。
続きを表示（約 1,700 文字）【請求項２】
前記管理フレームは前記管理範囲ごとに周期的に送信されるフレームであって、
前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームをそれぞれ少なくとも１フレームずつ、前記管理フレームの周期以内の時間で送信する
ことを特徴とする請求項１に記載の無線アクセスポイント装置。
【請求項３】
前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームに付加する前記識別子はそれぞれ２つずつの識別子であって、
そのうちの１つの識別子が前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームにおいて異なる
ことを特徴とする請求項２に記載の無線アクセスポイント装置。
【請求項４】
前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームにそれぞれ付加する異なる前記識別子は、それぞれ１つの識別子である
ことを特徴とする請求項２に記載の無線アクセスポイント装置。
【請求項５】
前記管理フレームとは別の制御フレームに、少なくとも１つの前記識別子を付加して送信する
ことを特徴とする請求項１に記載の無線アクセスポイント装置。
【請求項６】
前記制御フレームは、前記データフレームの送信に先立って送信されるフレームであって、前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームにそれぞれ異なる前記識別子を付加して送信する
ことを特徴とする請求項５に記載の無線アクセスポイント装置。
【請求項７】
無線通信サービスの管理範囲(BSS)を設定して前記管理範囲の通信を制御する第１の無
線アクセスポイント装置と無線通信し、前記第１の無線アクセスポイント装置と前記管理範囲とは異なる管理範囲を制御する第２の無線アクセスポイント装置とが連携して同一無線リソースにより送信する同一の信号を受信する無線通信装置であって、
前記管理範囲を他の管理範囲と識別するための識別子について２つの異なる識別子の情報が含まれた管理フレームを受信し、
前記受信した２つの異なる識別子のうちの１つを選択する識別子判定部を備え、
前記識別子判定部において選択された識別子の情報をデータフレームに付加して送信することを特徴とする無線通信装置。
【請求項８】
前記データフレームの送信に先立って送信する制御フレームに、
前記選択された識別子の情報を付加して送信する
ことを特徴とする請求項７に記載の無線通信装置。
【請求項９】
無線通信サービスの管理範囲(BSS)を設定して前記管理範囲の通信を制御する無線アク
セスポイント装置と、前記管理範囲内で前記無線アクセスポイント装置と通信を行う１つ以上の無線通信装置とから構成され、異なる２つの前記無線アクセスポイント装置から特定の前記無線通信装置宛の同一の信号を同一無線リソースにより送信する連携送信を行う無線通信システムであって、
前記管理範囲を他の管理範囲と識別するための識別子について２つの異なる前記識別子の情報を含めた管理フレームを前記無線アクセスポイント装置から前記管理範囲内の前記無線通信装置に報知し、
前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームに、少なくとも１つ以上のそれぞれ異なる前記識別子の情報を付加して前記無線アクセスポイント装置から送信する
ことを特徴とする無線通信システム。
【請求項１０】
前記管理フレームは前記管理範囲ごとに周期的に送信されるフレームであって、
前記連携送信におけるデータフレームと前記連携送信を行わない場合におけるデータフレームをそれぞれ少なくとも１フレームずつ、前記管理フレームの周期以内の時間で送信する
ことを特徴とする請求項９に記載の無線通信システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アクセスポイント装置、無線通信装置及び無線通信システムに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
ＩＥＥＥ（The Institute of Electrical and Electronics Engineers Inc.）は、無線ＬＡＮ（Local Area Network）通信の高速化、周波数利用効率化を実現するために、無線ＬＡＮ標準規格であるＩＥＥＥ８０２．１１の仕様更新に継続して取り組んでいる。無線ＬＡＮでは、国・地域からの許可（免許）を必要とせずに使用することが可能な周波数帯（アンライセンスバンド）を用いて、無線通信を行うことができる。家庭などの個人向け用途では、インターネットなどへのＷＡＮ（Wide Area Network）回線に接続するため
の回線終端装置に無線ＬＡＮアクセスポイント機能を含める、または無線ＬＡＮＡＰ（
ＡｃｃｅｓｓＰｏｉｎｔ。基地局装置とも呼称）を回線終端装置に接続するなどして、住居内からのインターネットアクセスが無線化されてきた。これにより、スマートフォンやパーソナルコンピュータなどの無線ＬＡＮＳＴＡ（Ｓｔａｔｉｏｎ。端末装置とも呼
称）は、無線ＬＡＮＡＰに接続して、インターネットにアクセスできる。
【０００３】
２０２１年にはＩＥＥＥ８０２．１１ａｘの規格策定が完了し、この規格に準拠した無線ＬＡＮデバイスや、前記無線ＬＡＮデバイスを搭載したスマートフォンやパーソナルコンピュータなどの通信機器がＷｉ－Ｆｉ６（登録商標、Wi-Fi Allianceの認証を受けたＩＥＥＥ８０２．１１ａｘ準拠品に対する呼称）対応製品として市場に登場している。そして、現在、ＩＥＥＥ８０２．１１ａｘの後継規格として、ＩＥＥＥ８０２．１１ｂｅの標準化活動が進められており、また、その後継規格であるＩＥＥＥ８０２．１１ｂｎに向けた議論も進んでいる。無線ＬＡＮデバイスの急速な普及に伴い、昨今のＩＥＥＥ８０２．１１標準化においては、無線ＬＡＮデバイスの過密配置環境における高効率通信に関する検討が行われている。
【０００４】
無線ＬＡＮデバイスの過密配置環境における周波数利用効率向上技術のひとつとして、ＩＥＥＥ８０２．１１ａｘにて導入されたＢＳＳＣｏｌｏｒｉｎｇと呼ばれる技術がある。ＩＥＥＥ８０２．１１では、ＡＰ及び１以上のＳＴＡによる通信の基本的な構成は基本サービスセット（ＢＳＳ：Basic Service Set、管理範囲）と呼ばれ、ＢＳＳ内のＡ
Ｐ及びＳＴＡでは、それぞれＣＳＭＡ／ＣＡ（Carrier Sense Multiple Access with Collision Avoidance）に基づく通信が行われる。ここで、異なるＢＳＳが隣接配置されるような環境では、隣接するＢＳＳによる通信を検出すると、自ＢＳＳでも同一チャネルを用いた通信が可能であるにも関わらず通信を控えるという動作となり、周波数利用効率が低下するという問題があった。これに対し、ＢＳＳＣｏｌｏｒｉｎｇでは、ＢＳＳＣｏｌｏｒと呼ばれる、隣接するＢＳＳごとに異なる識別子を設定して隣接ＢＳＳでの通信を区別することにより、隣接ＢＳＳと同一チャネルで干渉することになる場合であっても、それを無視して自ＢＳＳの通信を開始できるようにしている。また、この自ＢＳＳの通信を行う際に送信電力を制御することにより、同一チャネルで通信を行っている隣接ＢＳＳへの影響を低減することも可能となる。このように、ＩＥＥＥ８０２．１１ａｘでは、ＢＳＳの過密配置環境においても効率的な通信を実現するための仕組みを導入している。
【０００５】
また、通信効率の向上と併せて、個々のＳＴＡにおける通信品質向上技術の検討も進められており、ＩＥＥＥ８０２．１１ｂｎ標準化では、ＪｏｉｎｔＴｒａｎｓｍｉｓｓｉｏｎ（ＪＴ）と呼ばれる技術が検討されている。ＪＴは、隣接するＢＳＳのＡＰ同士が協調し、特定のＳＴＡ向けの同一データを同一リソースにより伝送する技術であり、これにより、特に隣接ＢＳＳと重複する範囲に位置するようなＳＴＡの受信品質を向上するこ
とが可能となる。
【０００６】
しかし、ＢＳＳＣｏｌｏｒｉｎｇとＪＴが併用される場合、上述の通り、隣接ＢＳＳでは異なるＢＳＳＣｏｌｏｒが設定され、このＢＳＳＣｏｌｏｒはヘッダとしてデータに付加されて送信されるため、ＪＴ適用時に隣接ＢＳＳ間で完全に同一のフレームを送信することができず、ＪＴが効果的に動作しないという問題が発生する。これに対し、隣接するＢＳＳのＡＰ同士が協調し、ＪＴの対象となるＳＴＡ向けの送信時には、ＢＳＳＣｏｌｏｒを揃える幾つかの方法が提案されている（非特許文献１）。
【０００７】
非特許文献１では、ＪＴ適用時のＢＳＳＣｏｌｏｒの設定、送信方法として以下の２つの方法が提案されている。

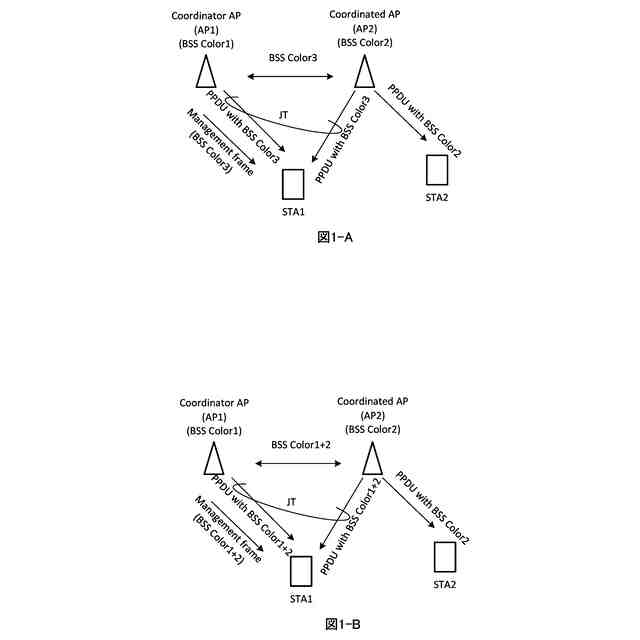

（Ａ）ＪＴを行う複数のＢＳＳにおける各ＢＳＳＣｏｌｏｒとは別の特別なＢＳＳＣｏｌｏｒを設定（図１－Ａ）
（Ｂ）ＪＴを行う複数のＢＳＳにおける各ＢＳＳＣｏｌｏｒをいずれも使用（図１－Ｂ）
（（Ａ）（Ｂ）共通）ＡＰ間の協調を主導するＣｏｏｒｄｉｎａｔｏｒＡＰと呼ばれるＡＰ（ＡＰ１）が属するＢＳＳ１では、ＢＳＳ１内のマネジメントフレームにて、ＪＴのために設定されたＢＳＳＣｏｌｏｒの情報をＡＰ１が送信。ＣｏｏｒｄｉｎａｔｏｒＡＰと協調してＪＴを行うＣｏｏｒｄｉｎａｔｅｄＡＰと呼ばれるＡＰ（ＡＰ２）が属するＢＳＳ２では、ＢＳＳ２内のマネジメントフレームにて、ＢＳＳ２にて元々設定されていたＢＳＳＣｏｌｏｒの情報をＡＰ２が送信。ＪＴの対象となるＳＴＡ（ＳＴＡ１）向けのデータ送信時には、上記（Ａ）または（Ｂ）のように設定したＢＳＳＣｏｌｏｒをデータに付加したフレームを両ＡＰから送信。
【０００８】
この非特許文献１による２つの方法では、ＪＴの対象となるＳＴＡ１向けのデータ送信時に、データに付加されて２つのＡＰからそれぞれ送信されるＢＳＳＣｏｌｏｒの情報を一致させることができ、ＳＴＡ１では管理フレームにて予めこのＢＳＳＣｏｌｏｒの情報を把握しているため、自身が属するＢＳＳ内のデータであるとして受信、復調することができる。
【先行技術文献】
【非特許文献】
【０００９】
ＩＥＥＥ８０２．１１－２３／１８４１ｒ０，Ｎｏｖ．２０２３
【発明の概要】
【発明が解決しようとする課題】
【００１０】
図１に示す非特許文献１による方法のうち（Ａ）では、ＳＴＡ１向けのＪＴによるフレームはＡＰ２が送信しているフレームであるにも関わらず、ＳＴＡ２にとっては別ＢＳＳのフレームであると見なされ、ＳＴＡ２が同一リソースを使った送信を行う可能性がある。このような場合、ＪＴとＳＴＡ２による送信が互いに干渉し合うという問題が発生する。
（【００１１】以降は省略されています）
