発明の名称照明装置及び表示装置
出願人シャープ株式会社
代理人個人,個人
主分類F21S 2/00 20160101AFI20250826BHJP(照明)
要約【課題】表示パネルに入射する光の輝度の分布を均一化することができる照明装置及び表示装置を提供する。
【解決手段】照明装置は、同一面上に配列される複数の基板を備え、前記複数の基板の各々は、前面及び後面を有し、前記前面に配置される光源を備え、前記複数の基板において互いに隣接する第1の基板及び第2の基板の間に隙間が形成され、前記照明装置が正面視された場合に前記隙間の後端が隠されるように前記第1の基板及び前記第2の基板が互いに接続される。
【選択図】図2
特許請求の範囲【請求項１】
照明装置であって、
同一面上に配列される複数の基板
を備え、
前記複数の基板の各々は、前面及び後面を有し、前記前面に配置される光源を備え、
前記複数の基板において互いに隣接する第１の基板及び第２の基板の間に隙間が形成され、
前記照明装置が正面視された場合に前記隙間の後端が隠されるように前記第１の基板及び前記第２の基板が互いに接続される
照明装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１の基板及び前記第２の基板を互いに接続し前記照明装置が正面視された場合に前記後端を隠す接続部材
を備える請求項１に記載の照明装置。
【請求項３】
前記接続部材は、前記第１の基板及び前記第２の基板を互いに電気的に接続する
請求項２に記載の照明装置。
【請求項４】
前記接続部材は、前記第１の基板が有する第１の前面及び前記第２の基板が有する第２の前面の上に跨って配置され前記照明装置が正面視された場合に前記後端を隠す板状部材と、前記板状部材に結合され前記第１の基板及び前記第２の基板に結合される結合部材と、を備える
請求項２に記載の照明装置。
【請求項５】
前記第１の前面は、前記照明装置が正面視された場合に前記板状部材に隠されない第１の領域を有し、
前記第２の前面は、前記照明装置が正面視された場合に前記板状部材に隠されない第２の領域を有し、
前記板状部材は、前記第１の領域及び前記第２の領域より前側にあり前方向を向く主面を有し、
前記主面は、前記第１の領域及び前記第２の領域の光反射率より低い光反射率を有する
請求項４に記載の照明装置。
【請求項６】
前記第１の前面に第１の凹部が形成され、
前記第２の前面に第２の凹部が形成され、
前記板状部材は、前記第１の凹部及び前記第２の凹部に跨って収容される
請求項４に記載の照明装置。
【請求項７】
前記板状部材は、前記第１の凹部及び前記第２の凹部の深さと同じ厚さを有する
請求項６に記載の照明装置。
【請求項８】
前記第１の前面は、前記第１の凹部が形成されない第１の前面領域を有し、
前記第２の前面は、前記第２の凹部が形成されない第２の前面領域を有し、
前記板状部材は、前方向を向く主面を有し、
前記第１の前面領域、前記第２の前面領域及び前記主面は、同一平面を構成する
請求項６に記載の照明装置。
【請求項９】
前記第１の前面領域、前記第２の前面領域及び前記主面は、同じ光反射率を有する
請求項８に記載の照明装置。
【請求項１０】
前記第１の前面に第１の接続孔が形成され、
前記第２の前面に第２の接続孔が形成され、
前記結合部材は、前記第１の接続孔に挿入される第１の挿入部と、前記第２の接続孔に挿入される第２の挿入部と、を備える
請求項４に記載の照明装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置及び表示装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１は、照明装置を開示する。当該照明装置においては、バックライトシャーシの一部が複数のＬＥＤ基板に覆われる。複数のＬＥＤ基板の片面には、ＬＥＤが配置される。隣り合うＬＥＤ基板の間には、反射シートが配置される。ＬＥＤは、前面側に光を出射させ、出射させた光で液晶表示パネルを照射する。反射シートは、入射した光を前面側に反射し、反射した光で液晶表示パネルを照射する（段落００３３、段落００４４及び図１）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１１／０４８８３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された照明装置においては、隣り合うＬＥＤ基板の間に配置される反射シートから液晶表示パネルまでの光学距離が、ＬＥＤから液晶表示パネルまでの光学距離より長くなる。このため、液晶表示パネルを照射する光の輝度の分布が不均一になる。
【０００５】
本開示の一態様は、この問題に鑑みてなされた。本開示の一態様は、例えば、表示パネルに入射する光の輝度の分布を均一化することができる照明装置及び表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様の照明装置は、同一面上に配列される複数の基板を備え、前記複数の基板の各々は、前面及び後面を有し、前記前面に配置される光源を備え、前記複数の基板において互いに隣接する第１の基板及び第２の基板の間に隙間が形成され、前記照明装置が正面視された場合に前記隙間の後端が隠されるように前記第１の基板及び前記第２の基板が互いに接続される。
【０００７】
本開示の第２の態様の表示装置は、本開示の第１の態様の照明装置と、前記光源により発せられる光を変調する表示パネルと、を備える。
【図面の簡単な説明】
【０００８】

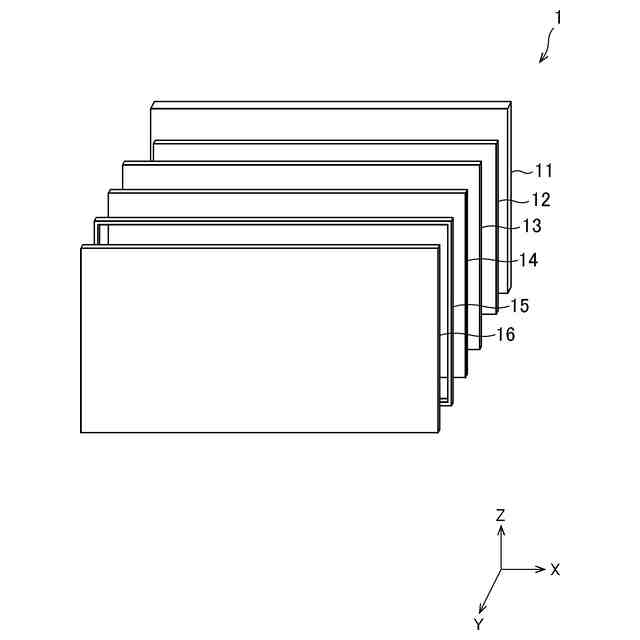

第１実施形態の表示装置を模式的に図示する分解斜視図である。

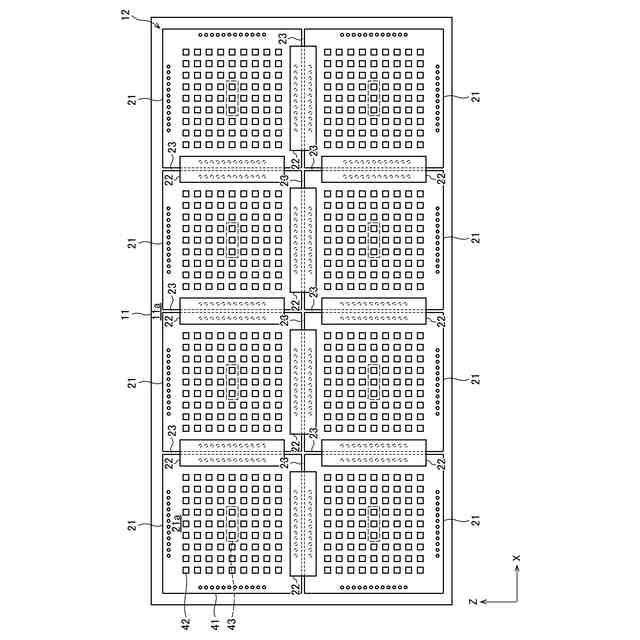

第１実施形態の表示装置に備えられるシャーシ及び照明装置を模式的に図示する正面図である。

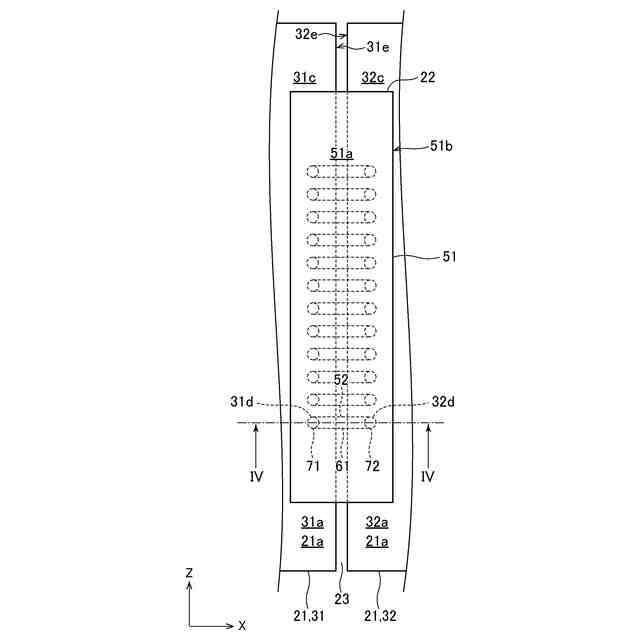

第１実施形態の表示装置に備えられる第１の基板、第２の基板及び接続部材を模式的に図示する拡大平面図である。

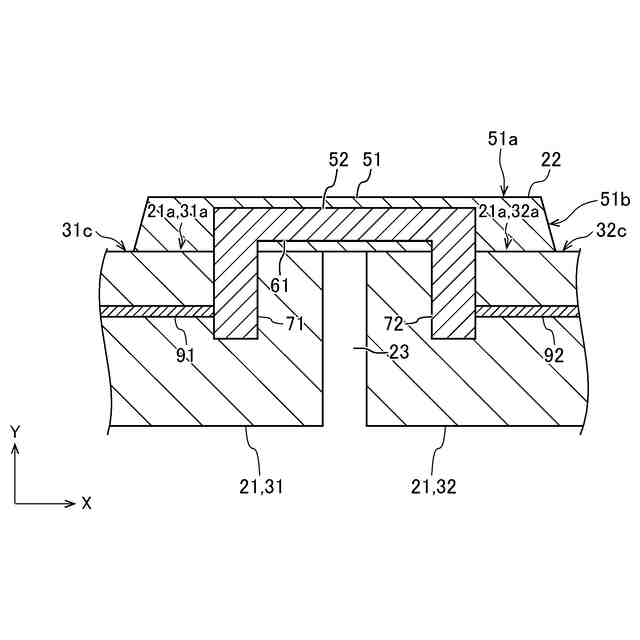

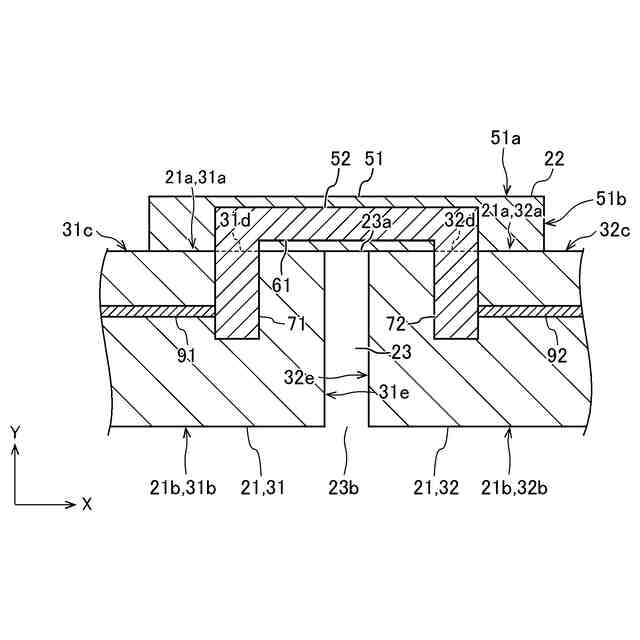

第１実施形態の表示装置に備えられる第１の基板、第２の基板及び接続部材の、図３に描かれた切断線ＩＶ－ＩＶの位置における断面を模式的に図示する拡大断面図である。

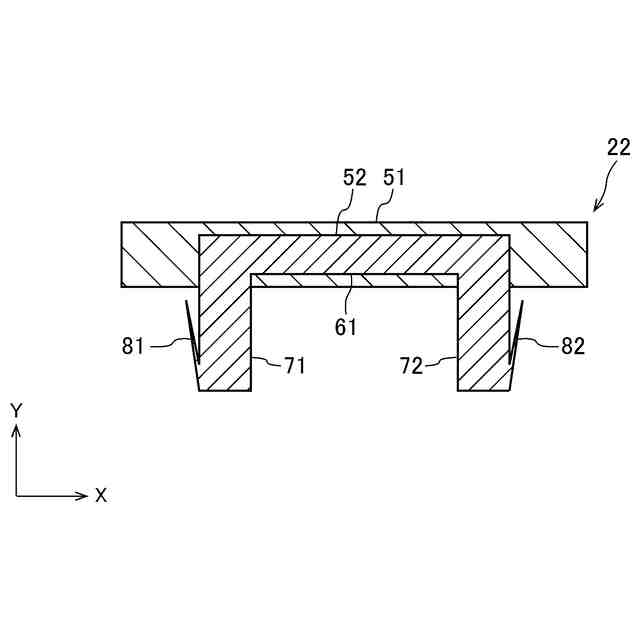

第１実施形態の表示装置に備えられる接続部材の、第１の基板及び第２の基板から取り外された状態を模式的に図示する拡大断面図である。

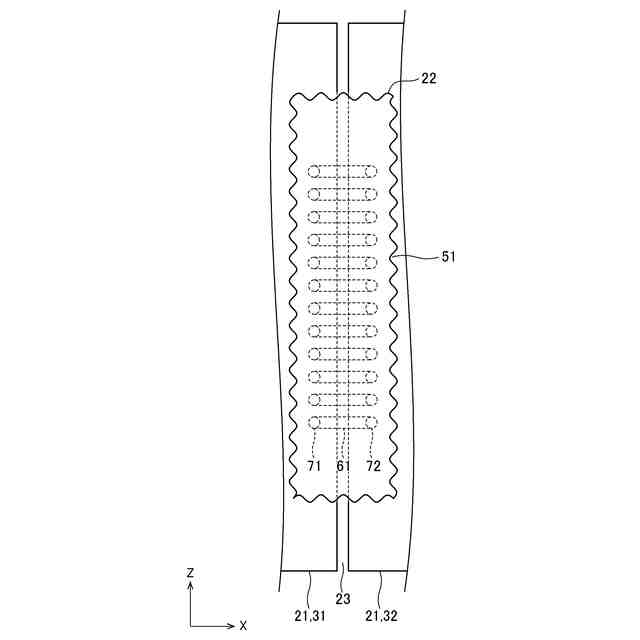

第１実施形態の第１変形例の表示装置に備えられる第１の基板、第２の基板及び接続部材を模式的に図示する拡大平面図である。
第１実施形態の第２変形例の表示装置に備えられる第１の基板、第２の基板及び接続部材を模式的に図示する拡大断面図である。

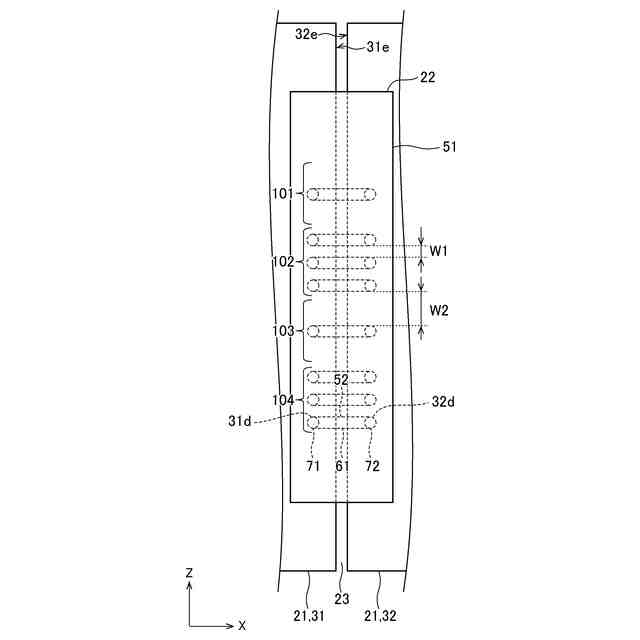

第１実施形態の第３変形例の表示装置に備えられる第１の基板、第２の基板及び接続部材を模式的に図示する拡大平面図である。

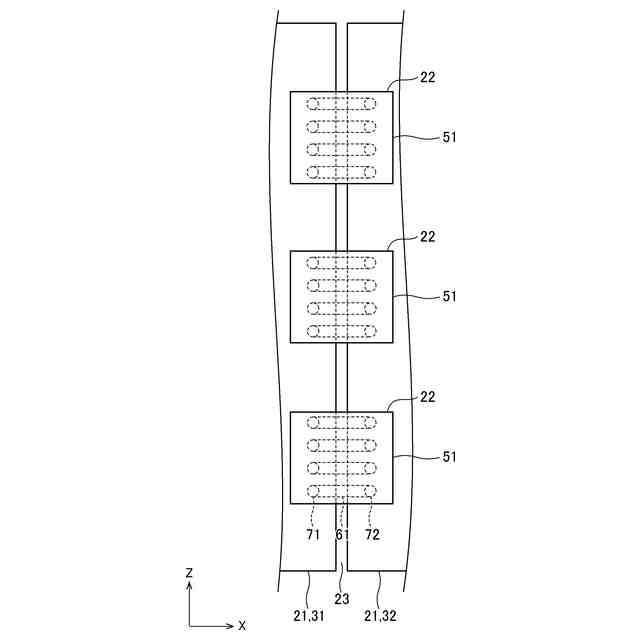

第１実施形態の第４変形例の表示装置に備えられる第１の基板、第２の基板及び接続部材を模式的に図示する拡大平面図である。
第２実施形態の表示装置に備えられる第１の基板、第２の基板及び接続部材を模式的に図示する拡大平面図である。
第２実施形態の表示装置に備えられる第１の基板、第２の基板及び接続部材の、図１０に描かれた切断線ＸＩ－ＸＩの位置における断面を模式的に図示する拡大平面図である。
第２実施形態の表示装置に備えられる第１の基板、第２の基板及び接続部材の、図１０に描かれた切断線ＸＩＩ－ＸＩＩの位置における断面を模式的に図示する拡大平面図である。
第２実施形態の第１変形例の表示装置に備えられる第１の基板、第２の基板及び接続部材を模式的に図示する拡大平面図である。
第２実施形態の第１変形例の表示装置に備えられる第１の基板、第２の基板及び接続部材の、図１３に描かれた切断線ＸＩＶ－ＸＩＶの位置における断面を模式的に図示する拡大断面図である。
第２実施形態の第１変形例の表示装置に備えられる第１の基板及び第２の基板の、図１３に描かれた切断線ＸＶ－ＸＶの位置における断面を模式的に図示する拡大断面図である。
第３実施形態の表示装置に備えられるシャーシ及び照明装置を模式的に図示する正面図である。
第３実施形態の表示装置に備えられる第１の基板及び第２の基板を模式的に図示する拡大平面図である。
第３実施形態の表示装置に備えられる第１の基板及び第２の基板の、図１７に描かれた切断線ＸＶＩＩＩ－ＸＶＩＩＩの位置における断面を模式的に図示する拡大断面図である。
第３実施形態の表示装置に備えられる第１の基板及び第２の基板の、図１７に描かれた切断線ＸＩＸ－ＸＩＸの位置における断面を模式的に図示する拡大断面図である。
第３実施形態の第１変形例の表示装置に備えられる第１の基板及び第２の基板を模式的に図示する拡大断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【００１０】
１第１実施形態
１．１表示装置
図１は、第１実施形態の表示装置を模式的に図示する分解斜視図である。図１には、当該表示装置が配置される空間に定義された３次元直交座標系の座標軸も描かれる。当該３次元直交座標系は、当該表示装置の右方向側、左方向側、前方向側、後方向側、上方向側及び下方向側がそれぞれ＋Ｘ方向側、－Ｘ方向側、＋Ｙ方向側、－Ｙ方向側、＋Ｚ方向側及び－Ｚ方向側となるように定義される。図２以降にも、当該３次元直交座標系の座標軸が描かれる。
（【００１１】以降は省略されています）
