公開番号2025078348
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190839
出願日2023-11-08
発明の名称冷蔵庫
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類F25D 17/08 20060101AFI20250513BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】圧縮機の駆動音が使用者に聞こえやすくなるという問題の発生を抑制しながらも、冷蔵庫本体部の上部に形成されているデッドスペースを有効に活用することができる冷蔵庫を提供する。
【解決手段】本実施形態に係る冷蔵庫は、冷蔵庫本体部と、前記冷蔵庫本体部の上部に設けられた貯蔵室と、前記貯蔵室内の上部において前記貯蔵室内の貯蔵空間から仕切られた冷却器設置部と、前記冷却器設置部に設置された冷却器と、前記冷却器よりも前側に設けられた送風機と、前記貯蔵室内に供給される空気の量を調節可能な調節部と、前記冷蔵庫本体部の下部に設けられた圧縮機と、を備える冷蔵庫であって、前記冷蔵庫本体部の上下方向において、前記調節部の少なくとも一部が前記冷却器設置部と重なる。
【選択図】図3
特許請求の範囲【請求項１】
冷蔵庫本体部と、
前記冷蔵庫本体部の上部に設けられた貯蔵室と、
前記貯蔵室内の上部において前記貯蔵室内の貯蔵空間から仕切られた冷却器設置部と、
前記冷却器設置部に設置された冷却器と、
前記冷却器よりも前側に設けられた送風機と、
前記貯蔵室内に供給される空気の量を調節可能な調節部と、
前記冷蔵庫本体部の下部に設けられた圧縮機と、
を備える冷蔵庫であって、
前記冷蔵庫本体部の上下方向において、前記調節部の少なくとも一部が前記冷却器設置部と重なる冷蔵庫。
続きを表示（約 910 文字）【請求項２】
前記貯蔵室内の下部に、前記貯蔵室とは異なる温度帯に冷却可能な特別貯蔵室が設けられており、
前記調節部は、前記冷却器と前記特別貯蔵室との間に設けられている請求項１に記載の冷蔵庫。
【請求項３】
前記冷却器が生成する冷気を前記貯蔵空間内に流すための冷気流路をさらに備え、
前記冷気流路は、前記調節部よりも下流側に、流路面積が減少する下流側絞り部を有する請求項１に記載の冷蔵庫。
【請求項４】
前記貯蔵空間内の空気を前記冷却器に戻すための戻り口をさらに備え、
前記冷気流路は、前記送風機と前記調節部との間に、流路面積が減少する上流側絞り部を有し、
前記戻り口は、前記冷蔵庫本体部の幅方向において前記上流側絞り部よりも外側に設けられている請求項３に記載の冷蔵庫。
【請求項５】
前記調節部は、
空気が通過可能である通過部と、
前記通過部を通過する空気の量を調節可能である可動部と、
前記可動部を駆動する駆動部と、
を有し、
前記駆動部の少なくとも一部は、前記冷気流路のうち前記通過部よりも上流側に設けられている請求項３に記載の冷蔵庫。
【請求項６】
前記貯蔵室内の下部に、前記貯蔵室とは異なる温度帯に冷却可能な特別貯蔵室が設けられており、
前記冷気流路は、前記貯蔵室内に連通する第一吹出し口と、前記特別貯蔵室内に連通する特別吹出し口と、を備え、
前記調節部は、前記第一吹出し口から前記貯蔵室内に流れる空気の量を調節可能である第一調節部と、前記特別吹出し口から前記特別貯蔵室内に流れる冷気の量を調節可能である第二調節部と、のうち少なくとも何れか一方を含む請求項３に記載の冷蔵庫。
【請求項７】
前記第一吹出し口は、前記下流側絞り部の上流側に設けられており、
前記特別吹出し口は、前記下流側絞り部の下流側に設けられており、
前記特別吹出し口から吹き出される空気は、前記特別貯蔵室内を上下方向に沿って流れる請求項６に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
例えば特許文献１に開示されている冷蔵庫は、冷気を生成する冷却器や当該冷却器に冷媒を圧送する圧縮機などを含む冷凍サイクル機構を備えている。そして、この種の冷蔵庫において、冷却器は、冷蔵庫本体部の後面壁のうち中段部分や下段部分に設けられている冷却器室内に配置されている。また、圧縮機は、冷蔵庫本体部の下部の後部に設けられている機械室内に配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２４７４４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような従来構成の冷蔵庫においては、冷蔵庫本体部の上部に設けられている貯蔵室内のうち上部の後側には使用者の手が届きにくく、当該部分がデッドスペースになってしまうという問題がある。そこで、近年では、このようなデッドスペース部分つまり冷蔵庫本体部の上部の後部に圧縮機を配置することが考えている。これにより、冷蔵庫本体部の下部に設けられている貯蔵室を、従来、圧縮機が配置されていた部分にまで拡大することができ、つまり、使用者の手が届きやすい貯蔵室の収容空間を拡大することが可能となる。
【０００５】
しかしながら、冷蔵庫本体部の上部の後部に圧縮機を配置した構成では、当該圧縮機が使用者の頭部に近い部分に配置されることになるため、圧縮機の駆動音が使用者に聞こえやすくなってしまうという新たな問題が発生する。
【０００６】
本実施形態は、圧縮機の駆動音が使用者に聞こえやすくなるという問題の発生を抑制しながらも、冷蔵庫本体部の上部に形成されているデッドスペースを有効に活用することができる冷蔵庫を提供する。
【課題を解決するための手段】
【０００７】
本実施形態に係る冷蔵庫は、冷蔵庫本体部と、前記冷蔵庫本体部の上部に設けられた貯蔵室と、前記貯蔵室内の上部において前記貯蔵室内の貯蔵空間から仕切られた冷却器設置部と、前記冷却器設置部に設置された冷却器と、前記冷却器よりも前側に設けられた送風機と、前記貯蔵室内に供給される空気の量を調節可能な調節部と、前記冷蔵庫本体部の下部に設けられた圧縮機と、を備える冷蔵庫であって、前記冷蔵庫本体部の上下方向において、前記調節部の少なくとも一部が前記冷却器設置部と重なる。
【図面の簡単な説明】
【０００８】
本実施形態に係る冷蔵庫の構成例を概略的に示す正面図

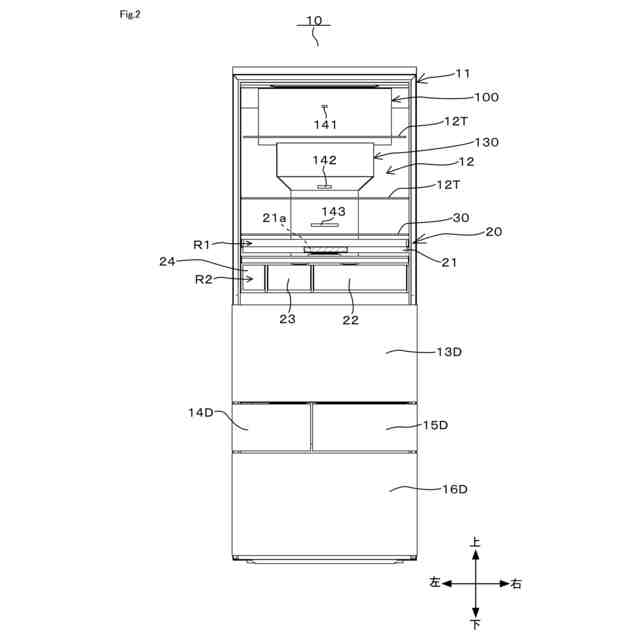

本実施形態に係る冷蔵室の内部の構成例を概略的に示す正面図

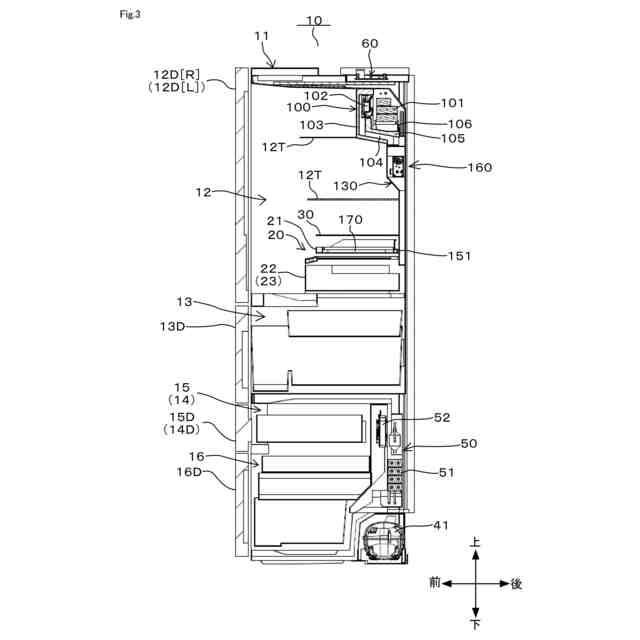

本実施形態に係る冷蔵庫の内部の構成例を概略的に示す縦断側面図

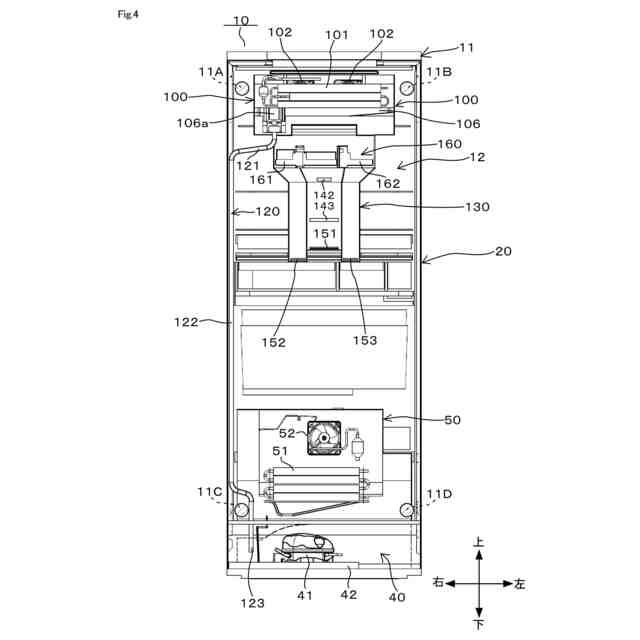

本実施形態に係る冷蔵庫の内部の構成例を概略的に示す背面図

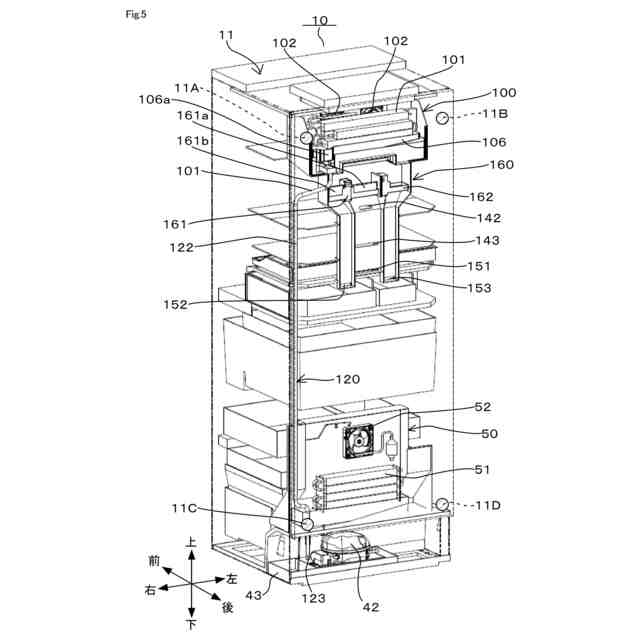

本実施形態に係る冷蔵庫の内部の構成例を概略的に示す斜視図

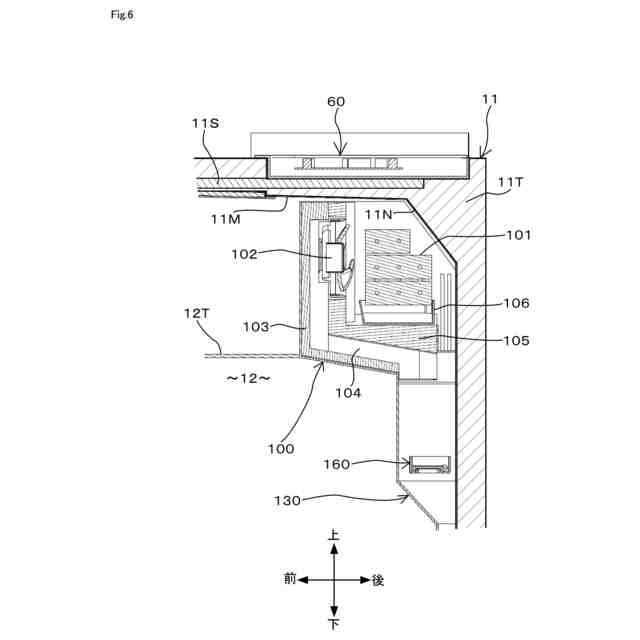

本実施形態に係る冷蔵室の上部の後部の構成例を概略的に示す縦断側面図

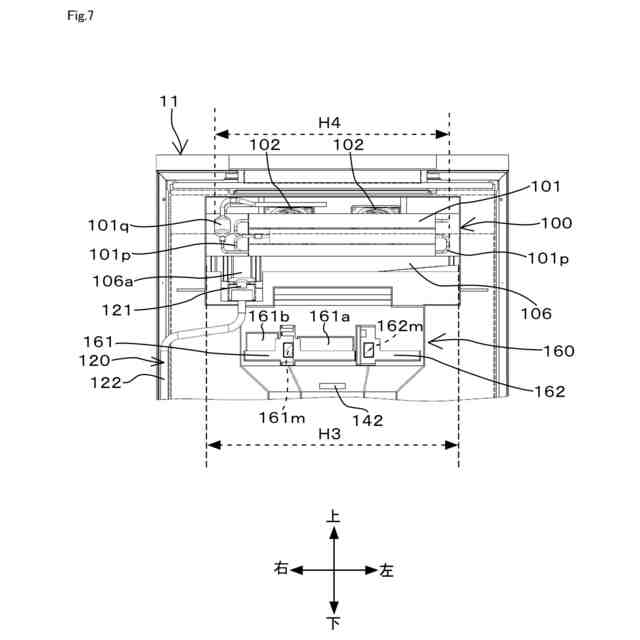

本実施形態に係る冷蔵室の上部の後部の構成例を概略的に示す背面図

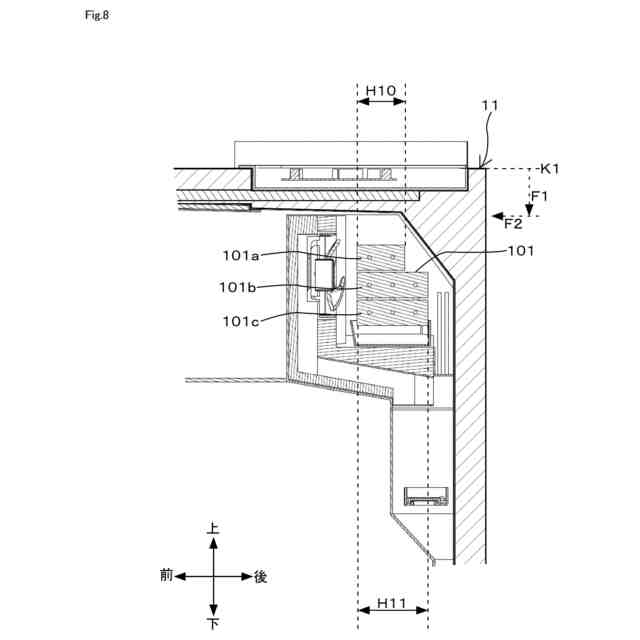

本実施形態に係る冷蔵用冷却器における各部の寸法の設定例を示す図

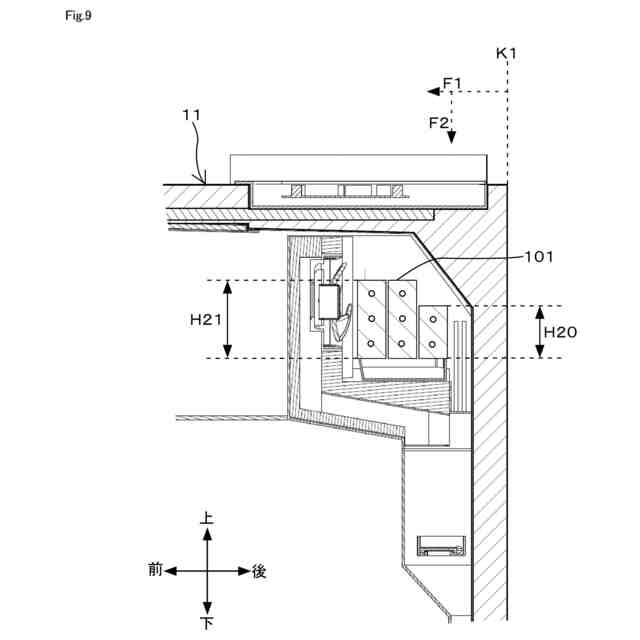

本実施形態の変形例に係る冷蔵用冷却器における各部の寸法の設定例を示す図
本実施形態に係る冷蔵室の上部の後部の構成例を概略的に示す斜視図
本実施形態に係る断熱箱体の角部の構成例を概略的に示す横断平面図
本実施形態に係る冷蔵室内における庫内ダクトの構成例を概略的に示す正面図
本実施形態に係る庫内ダクトの構成例を概略的に示す正面図
本実施形態に係る庫内ダクトの構成例を概略的に示す底面図
【発明を実施するための形態】
【０００９】
以下、冷蔵庫に係る一実施形態について図面を参照しながら説明する。図１に例示する冷蔵庫１０は、その外郭を構成する矩形箱状の断熱箱体１１の内部に複数の貯蔵室１２，１３，１４，１５，１６を形成している。断熱箱体１１は、冷蔵庫１０の本体部分を構成する冷蔵庫本体部の一例である。貯蔵室１２，１３，１４，１５，１６の内部には、例えば食品類などといった各種の貯蔵物を貯蔵することが可能である。即ち、貯蔵室１２，１３，１４，１５，１６の内部には、それぞれ、貯蔵物を収容可能な貯蔵空間が形成されている。詳しい図示は省略するが、断熱箱体１１は、内箱と外箱との間に断熱材を備えた構成である。断熱箱体１１を構成する断熱材としては、例えば、真空断熱パネル、発泡ウレタン、断熱性材料を成形した断熱成形体などといった種々の断熱材を適用することができる。
【００１０】
貯蔵室１２は、この場合、冷蔵温度帯の温度範囲内に維持される冷蔵室である。以下、貯蔵室１２を「冷蔵室１２」と称する場合がある。冷蔵温度帯は、基本温度帯の一例であり、冷蔵室１２は、基本貯蔵室の一例である。貯蔵室１３は、この場合、冷蔵温度帯の温度範囲内に維持される野菜室である。以下、貯蔵室１３を「野菜室１３」と称する場合がある。貯蔵室１４は、この場合、冷凍温度帯の温度範囲内に維持される製氷室である。以下、貯蔵室１４を「製氷室１４」と称する場合がある。貯蔵室１５は、この場合、冷凍温度帯の温度範囲内に維持される小冷凍室である。以下、貯蔵室１５を「小冷凍室１５」と称する場合がある。貯蔵室１６は、この場合、冷凍温度帯の温度範囲内に維持される大冷凍室である。以下、貯蔵室１６を「大冷凍室１６」と称する場合がある。
（【００１１】以降は省略されています）
