公開番号2025071221
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025025513,2024107116
出願日2025-02-20,2020-01-16
発明の名称情報処理装置
出願人シャープ株式会社
代理人個人
主分類H04N 1/00 20060101AFI20250424BHJP(電気通信技術)
要約【課題】表示手段および操作受付手段を備え、所定の情報処理を実行可能な情報処理装置において、操作性を向上させる。

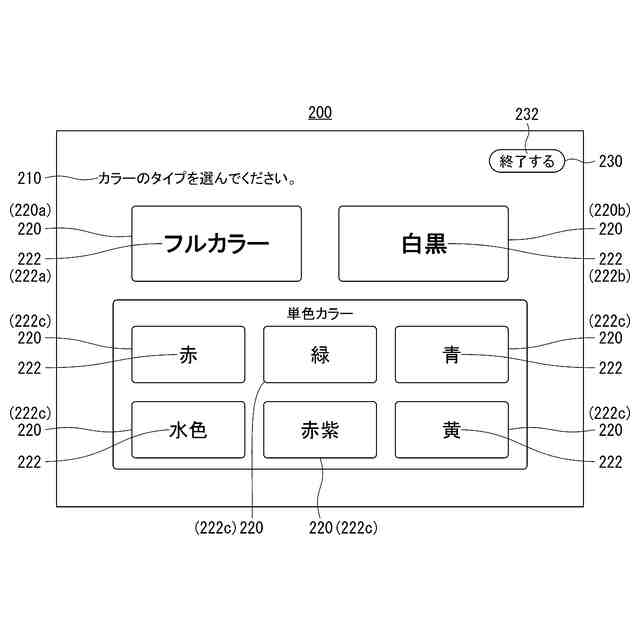

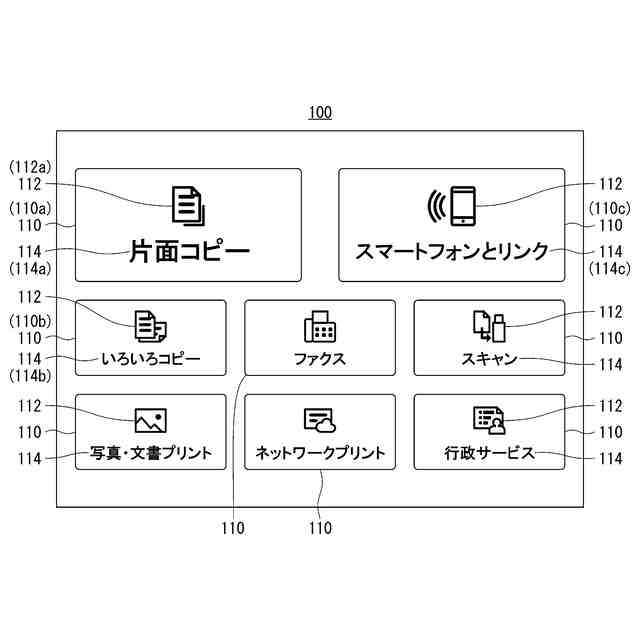

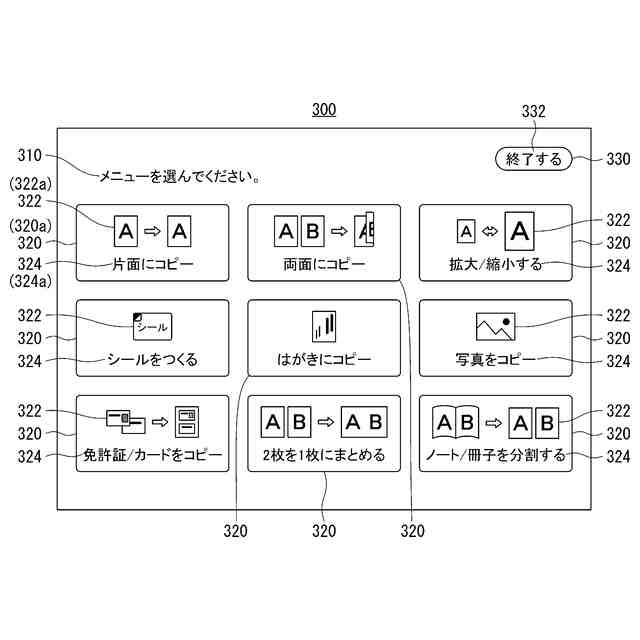

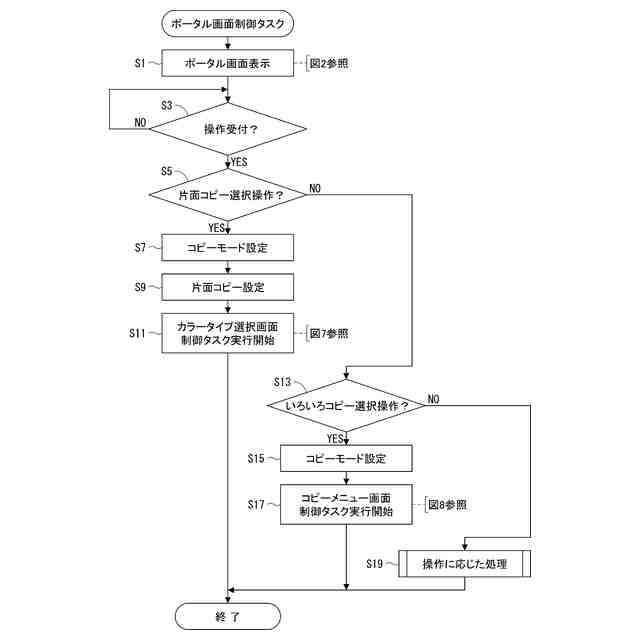

【解決手段】本発明に係る情報処理装置としての複合機(10)によれば、主たる操作画面であるポータル画面100に、片面コピー選択キー110aおよびいろいろコピー選択キー110bを含む複数の操作キー110、110、…が配される。たとえば、片面コピー選択キー110aが操作されると、コピー機能に係る諸条件の1つとしての片面コピー条件が設定された上で、次の操作画面であるカラータイプ選択画面(200)が表示される。いろいろコピー選択キー110bが操作されると、別の操作画面であるコピーメニュー画面(300)が表示される。コピーメニュー画面(300)においても、ポータル画面100におけるのと同様の役割を持つ片面コピー選択キー(320a)が配される。
【選択図】図2
特許請求の範囲【請求項１】
表示手段、操作受付手段、および複数の操作画面を切り替えて当該表示手段に表示させる処理を実行可能な制御手段を備えるとともに、原稿の画像をシート状の画像記録媒体にコピーするコピー処理を実行可能な情報処理装置であって、
前記制御手段は、前記複数の操作画面の１つである少なくとも第１キーおよび第２キーが配された第１画面を前記表示手段に表示させ、前記操作受付手段により当該第１キーへのユーザ操作が受け付けられた場合は、当該複数の操作画面の１つである少なくとも第４キーが配された第２画面を当該表示手段に表示させ、当該操作受付手段により当該第４キーへのユーザ操作が受け付けられた場合は、それまでの設定を解除し、当該第１画面を当該表示手段に表示させ、当該操作受付手段により当該第２キーへのユーザ操作が受け付けられた場合は、当該複数の操作画面の１つである少なくとも第３キーおよび第５キーが配された第３画面を当該表示手段に表示させ、当該操作受付手段により当該第３キーへのユーザ操作が受け付けられた場合は、当該第２画面を当該表示手段に表示させ、さらに当該操作受付手段により当該第５キーへのユーザ操作が受け付けられた場合は、それまでの設定を解除し、当該第１画面を当該表示手段に表示させ、
前記第１キーの表示態様および前記第３キーの表示態様は、同一または類似する、情報処理装置。
続きを表示（約 210 文字）【請求項２】
前記第２画面における前記第４キーの位置と、前記第３画面における前記第５キーの位置とは、互いに対応する、請求項１に記載の情報処理装置。
【請求項３】
前記第５キーの面積は、前記第３キーの面積よりも小さい、請求項１または２に記載の情報処理装置。
【請求項４】
前記第５キーは、前記第３キーとは隣接しない位置に配される、請求項１から３のいずれかに記載の情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置に関し、特に、表示手段、操作受付手段、および複数の操作画面を切り替えて当該表示手段に表示させる処理を実行可能な制御手段を備えるとともに、原稿の画像をシート状の画像記録媒体にコピーするコピー処理を実行可能な情報処理装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
この種の技術の一例が、特許文献１に開示されている。この特許文献１に開示された技術によれば、情報処理装置としての画像処理装置において、その表示手段としてのＬＣＤ（Liquid Crystal Display）に、通常コピー選択ボタンおよび簡易コピー選択ボタンを含む複数の操作キーが配されたメニュー画面が表示される。このメニュー画面において、たとえば通常コピー選択ボタンが操作（押下）されると、厳密には操作受付手段としてのタッチパネルにより当該通常コピー選択ボタンへのユーザ操作が受け付けられると、メニュー画面に代えて、通常コピー用の操作画面である通常表示画面が表示される。この通常表示画面においては、所定の情報処理としてのコピー処理に係る処理条件の設定が、詳しくは用紙選択などの基本的な処理条件のみならず、わく消しなどの詳細な処理条件を含む種々の処理条件の設定が、可能である。一方、メニュー画面において、簡易コピー選択ボタンが操作されると、当該メニュー画面に代えて、簡易コピー用の操作画面である簡易表示画面が表示される。この簡易表示画面においては、コピー処理に係る処理条件のうちの基本的な処理条件のみの設定が可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５４３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、前述の特許文献１に開示された技術では、たとえばメニュー画面において、ユーザが簡易コピー選択ボタンを操作しようとしつつも、誤って通常コピー操作ボタンを操作してしまうことがあり得る。このような操作ミスにより通常表示画面が表示された状態で、当該通常表示画面に代えて、簡易表示画面を表示させたい場合、特許文献１には明示されていないが、ユーザは、所定の操作により改めてメニュー画面を表示させた上で、簡易コピー選択ボタンを操作することになる、と推察される。このようにして操作ミスを是正するために、改めてメニュー画面を表示させるのは、非効率であり、操作性の観点から不都合である。
【０００５】
そこで、本発明は、表示手段、操作受付手段、および複数の操作画面を切り替えて当該表示手段に表示させる処理を実行可能な制御手段を備えるとともに、原稿の画像をシート状の画像記録媒体にコピーするコピー処理を実行可能な情報処理装置において、操作性を向上させることができる、新規な技術を提供することを、目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するために、本発明は、表示手段、操作受付手段、および複数の操作画面を切り替えて表示手段に表示させる処理を実行可能な制御手段を備えるとともに、原稿の画像をシート状の画像記録媒体にコピーするコピー処理を実行可能な情報処理装置を前提とする。この前提の下、制御手段は、複数の操作画面の１つである第１画面を表示手段に表示させる。この第１画面には、少なくとも第１キーおよび第２キーが配される。この第１画面が表示された状態で、操作受付手段により第１キーへのユーザ操作が受け付けられた場合、制御手段は、当該第１画面とは別の操作画面である第２画面を表示手段に表示させる。一方、操作受付手段により第２キーへのユーザ操作が受け付けられた場合、制御手段は、第１画面および第２画面とは別の操作画面である第３画面を表示手段に表示させる。第２画面には、少なくとも第４キーが配される。この第２画面が表示された状態で、操作受付手段により第４キーへのユーザ操作が受け付けられた場合、制御手段は、それまでの設定を解除して、第１画面を表示手段に表示させる。これに対して、第３画面には、少なくとも第３キーおよび第５キーが配される。この第３画面が表示された状態で、操作受付手段により第３キーへのユーザ操作が受け付けられた場合、制御手段は、第２画面を表示手段に表示させる。一方、操作受付手段により第５キーへのユーザ操作が受け付けられた場合、制御手段は、それまでの設定を解除して、第１画面を表示手段に表示させる。ここで、第１キーの表示態様および第３キーの表示態様は、互いに同一であり、または、類似する。
【０００７】
なお、第２画面における第４キーの位置と、第３画面における第５キーの位置とは、互いに対応してもよい。
【０００８】
また、第３画面における第５キーの面積は、第３キーの面積よりも小さくてもよい。
【０００９】
さらに、第３画面における第５キーは、第３キーとは隣接しない位置に配されてもよい。
【発明の効果】
【００１０】
本発明によれば、表示手段、操作受付手段、および複数の操作画面を切り替えて当該表示手段に表示させる処理を実行可能な制御手段を備えるとともに、原稿の画像をシート状の画像記録媒体にコピーするコピー処理を実行可能な情報処理装置において、操作性を向上させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
