発明の名称面構造体
出願人シャープ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類B65D 1/22 20060101AFI20250417BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】溝に溜まったゴミの清掃性を向上させる。
【解決手段】面構造体(3)は、板面(31)と、板面(31)の左右方向(X)に並ぶ複数の突条部(32)とを備え、左右方向(X)に隣り合う突条部(32)の間の空間である溝(33)は、第1位置(P1)と第2位置(P2)とで、板面(31)に対する側面(34)の傾斜角度(θ)が異なっている。
【選択図】図6
特許請求の範囲【請求項１】
板面と、
前記板面に配置され、前記板面と平行な第１方向に並ぶ複数の突条部と、を備え、
前記第１方向に隣り合う前記突条部の間の空間である溝は、
前記板面と平行であり、且つ、前記第１方向に交差する第２方向に延伸し、
第１位置と該第１位置に対して前記第２方向の一方または他方のうちの他方側に位置する第２位置とで、前記第２方向に直交する平面で切断した断面視における前記板面に対する前記溝の側面の傾斜角度が異なっている、面構造体。
続きを表示（約 1,000 文字）【請求項２】
前記溝は、前記側面の傾斜角度が前記一方側から前記他方側へ向かって大きくなっている変化領域を含み、
前記第１位置は前記変化領域の前記一方側に位置し、前記第２位置は前記変化領域の前記他方側に位置する、請求項１に記載の面構造体。
【請求項３】
前記断面視において、前記第２位置の前記溝の開口幅は、前記第１位置の前記溝の開口幅より小さくなっている、請求項２に記載の面構造体。
【請求項４】
前記第１位置における前記側面の傾斜角度は４５度未満であり、前記第２位置における前記側面の傾斜角度は４５度以上である、請求項２または３に記載の面構造体。
【請求項５】
前記変化領域の前記第２方向における中間位置の前記側面の傾斜角度は４５度未満である、請求項４に記載の面構造体。
【請求項６】
前記断面視において、前記第２位置の前記溝の断面積は、前記第１位置の前記溝の断面積より小さくなっている、請求項２または３に記載の面構造体。
【請求項７】
前記溝は、前記側面として、前記第１方向の一方側に位置する第１側面と他方側に位置する第２側面とを含み、
前記第１側面および前記第２側面の傾斜角度が、前記一方側から前記他方側へ向かって大きくなっている、請求項２または３に記載の面構造体。
【請求項８】
前記溝を複数備え、
複数の前記溝に対して前記一方側および前記他方側の少なくとも一方の位置に、複数の前記溝の底面と連続する面を含む平坦領域をさらに備える、請求項１、２または３に記載の面構造体。
【請求項９】
板面と、
前記板面に配置され、前記板面と平行な第１方向に並ぶ複数の突条部と、を備え、
前記第１方向に隣り合う前記突条部の間の空間である溝は、
前記板面と平行であり、且つ、前記第１方向に交差する第２方向に延伸し、
第１位置と該第１位置に対して前記第２方向の一方または他方のうちの他方側に位置する第２位置とで、前記第２方向に直交する平面で切断した断面視における前記溝の断面積が異なっている、面構造体。
【請求項１０】
物を収容する収容空間を有する、上方が開口した容器であって、
前記収容空間の底部に、請求項１、２、３または９に記載の面構造体を備える、容器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、物を載置する面構造体に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、生物のもつ多彩な機能を模倣して利用する技術、いわゆるバイオミメティクス（ｂｉｏｍｉｍｅｔｉｃｓ）に注目が集まっている。そして、そのような生体模倣技術を電気製品等に採用するモノづくりの一例としてネイチャーテクノロジー（登録商標）が知られている。
【０００３】
例えば冷蔵庫においては、野菜を収容する収容ケースの底部に該収容ケースの前後方向に伸びる複数の突条部を設けることにより、該突条部の間に複数の溝を形成したものがある（特許文献１）。この収容ケースでは、突状部によって収容ケースが補強されると共に、野菜に付着したゴミ等が溝に落ちることで野菜の衛生的な保管状態を保っている。
【先行技術文献】
【特許文献】
【０００４】
特開平７－２９４１１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述のような従来技術では、収容ケースを清掃する際、溝に溜まったゴミが拭き取りにくいという課題があった。
【０００６】
本開示の一態様は、清掃性の向上を図った面構造体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、本開示の一態様に係る面構造体は、板面と、前記板面に配置され、前記板面と平行な第１方向に並ぶ複数の突条部と、を備え、前記第１方向に隣り合う前記突条部の間の空間である溝は、前記板面と平行であり、且つ、前記第１方向に交差する第２方向に延伸し、第１位置と該第１位置に対して前記第２方向の一方または他方のうちの他方側に位置する第２位置とで、前記第２方向に直交する平面で切断した断面視における前記板面に対する前記溝の側面の傾斜角度が異なっている。
【０００８】
前記課題を解決するために、本開示の一態様に係る面構造体は、板面と、前記板面に配置され、前記板面と平行な第１方向に並ぶ複数の突条部と、を備え、前記第１方向に隣り合う前記突条部の間の空間である溝は、前記板面と平行であり、且つ、前記第１方向に交差する第２方向に延伸し、第１位置と該第１位置に対して前記第２方向の一方または他方のうちの他方側に位置する第２位置とで、前記第２方向に直交する平面で切断した断面視における前記溝の断面積が異なっている。
【発明の効果】
【０００９】
本開示の一態様によれば、清掃性の向上を図った面構造体を提供することができる。
【図面の簡単な説明】
【００１０】
本開示の実施形態１に係る冷蔵庫を示す斜視図である。
図１に示した冷蔵庫が備える収容容器を示す斜視図である。
図２に示した収容容器を示す平面図である。
図３に示した収容容器のＰ－Ｐ矢視断面図である。
図３に示した収容容器が備える面構造体を示す平面図ある。
図５に示した面構造体の一部を概略的に示した平面図、および該面構造体の断面図である。
図６に示した側面の傾斜角度の変化に応じた該側面へ加わる力の変化を模式的に示す断面図である。
図６に示した側面の傾斜角度の変化に応じたゴミの位置の変化を模式的に示す断面図である。

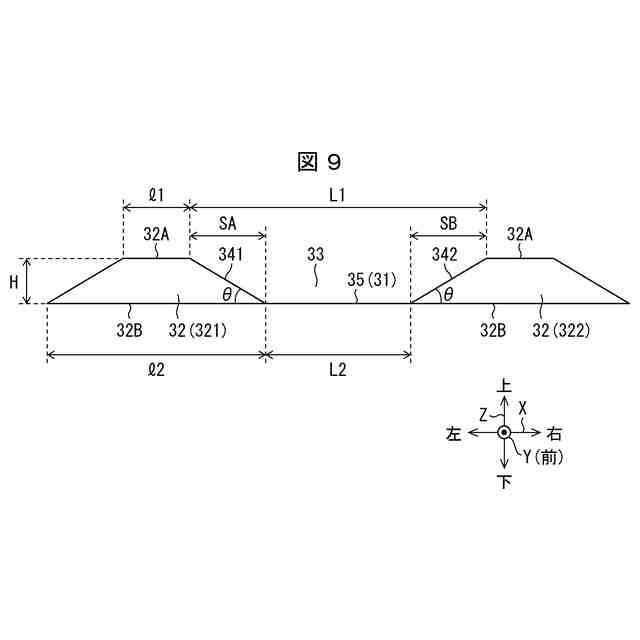

図６に示した突条部および溝の寸法例を示す断面図である。
図６に示した面構造体の変形例を模式的に示す平面図である。
図６に示した面構造体の他の変形例である面構造体の一部を概略的に示した平面図、および該面構造体の断面図である。を模式的に示す平面図である。
本開示の実施形態２に係る面構造体を示す斜視図である。
図１０に示した面構造体の一部を概略的に示した平面図、および該面構造体の断面図である。
本開示の実施形態３に係る面構造体を示す平面図である。
図１４に示した面構造体の一部を概略的に示した平面図、および該面構造体の断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
