公開番号2025083688
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197214
出願日2023-11-21
発明の名称加湿器、加湿システム及びフィルタ部材
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24F 6/06 20060101AFI20250526BHJP(加熱;レンジ;換気)
要約【課題】フィルタに結晶の析出が生じにくい加湿器、加湿システム及びフィルタ部材を提供する。

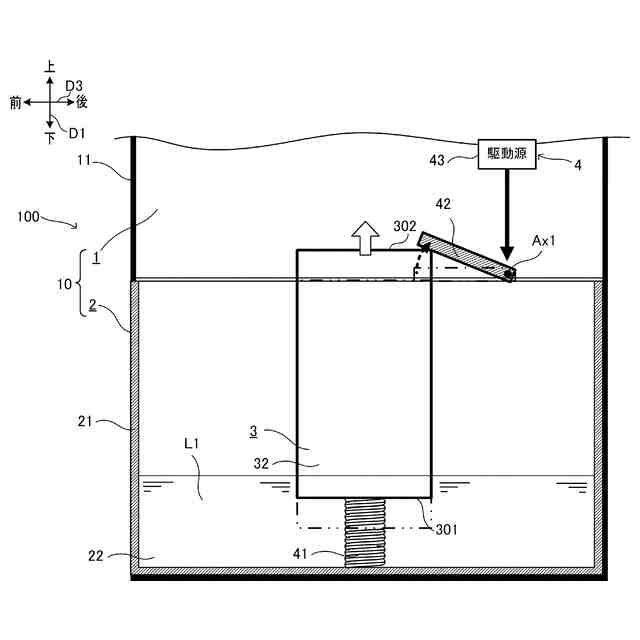

【解決手段】加湿器10は、フィルタ保持部21と、駆動機構4と、を備える。フィルタ保持部21は、貯水部22に貯留される液体L1にフィルタ3の一部が浸るようにフィルタ3を保持する。駆動機構4は、少なくとも液体L1の液面よりも上方にフィルタ3が露出する上端位置と、液体L1にフィルタ3の少なくとも一部が浸る下端位置と、の間でフィルタ3を移動させる。

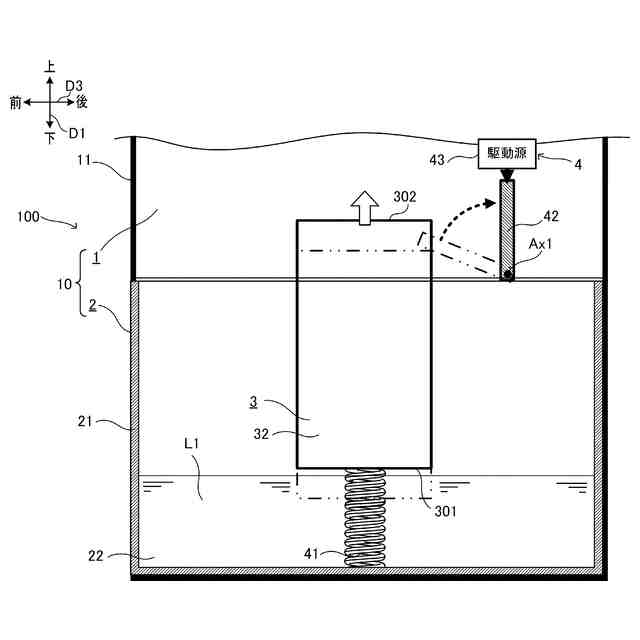

【選択図】図4
特許請求の範囲【請求項１】
貯水部に貯留される液体にフィルタの一部が浸るように前記フィルタを保持するフィルタ保持部と、
少なくとも前記液体の液面よりも上方に前記フィルタが露出する上端位置と、前記液体に前記フィルタの少なくとも一部が浸る下端位置と、の間で前記フィルタを移動させる駆動機構と、を備える、
加湿器。
続きを表示（約 620 文字）【請求項２】

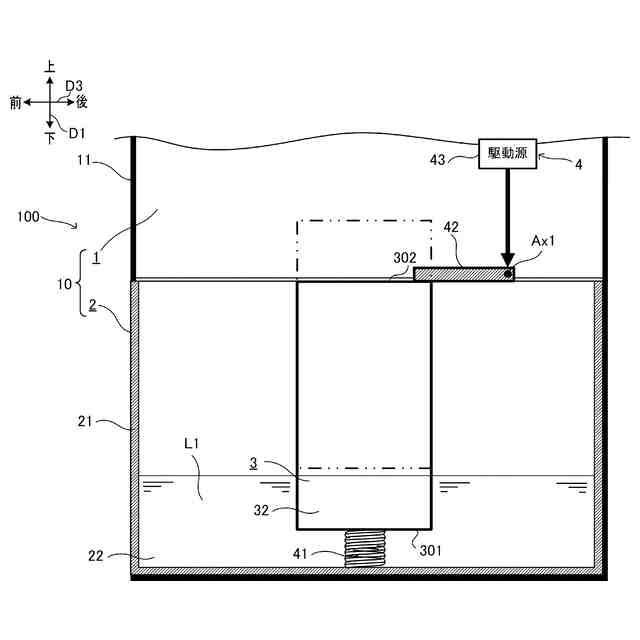

前記フィルタの周囲を塞ぐことで前記フィルタの周囲を気流が通過することを抑制するダンパ部材を更に備え、
前記駆動機構は、少なくとも前記ダンパ部材で前記フィルタを押さえつけることにより前記フィルタを前記下端位置側に移動させる、
請求項１に記載の加湿器。
【請求項３】
前記駆動機構は、少なくとも一方向に前記フィルタを付勢する付勢部を有する、
請求項１又は２に記載の加湿器。
【請求項４】
前記駆動機構は、電源オフ時には前記フィルタを前記上端位置に保持する、
請求項１又は２に記載の加湿器。
【請求項５】
前記駆動機構は、加湿のオンオフ操作に連動して前記フィルタを移動させる、
請求項１又は２に記載の加湿器。
【請求項６】

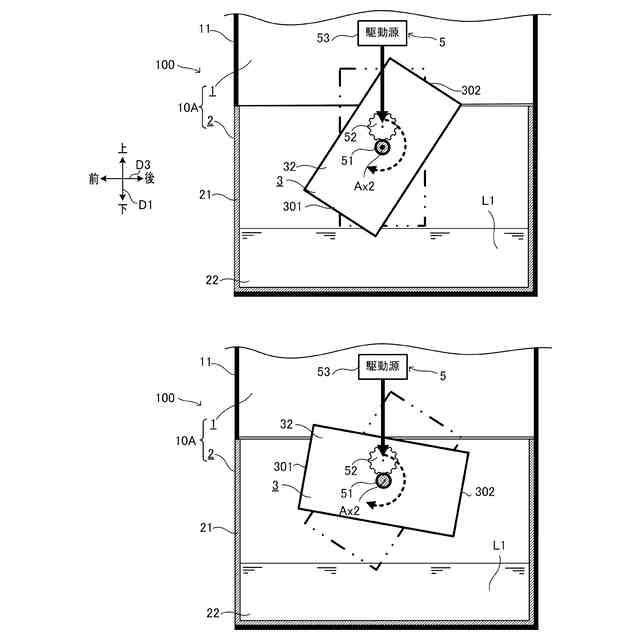

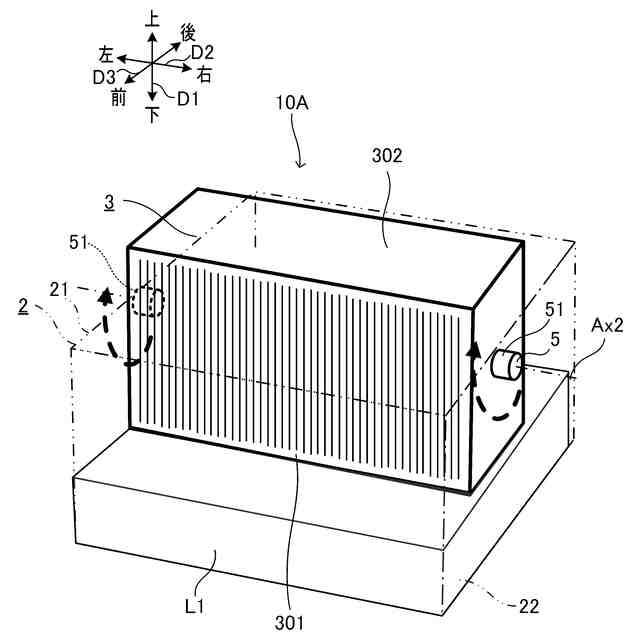

前記フィルタが前記上端位置にある状態で前記フィルタを回転させる回転機構を更に備える、
請求項１又は２に記載の加湿器。
【請求項７】
前記回転機構は、複数の姿勢間で前記フィルタの姿勢変化を行う、
請求項６に記載の加湿器。
【請求項８】
請求項１又は２に記載の加湿器と、
前記加湿器に用いられる前記フィルタと、を備える、
加湿システム。
【請求項９】
請求項８に記載の加湿システムに、前記フィルタとして用いられる、フィルタ部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルタを保持するフィルタ保持部を備える加湿器、加湿システム及びフィルタ部材に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

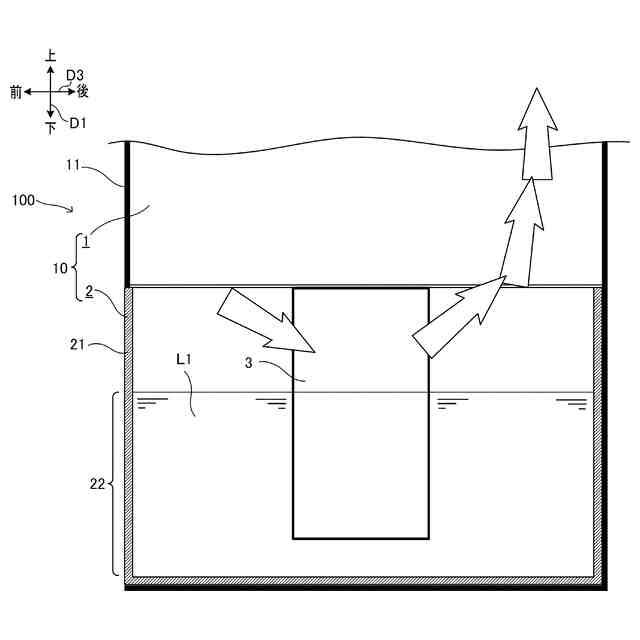

関連技術として、水を蒸発させるフィルタ（高分子多孔質加湿フィルタ）を備える加湿器が知られている（例えば、特許文献１参照）。この種の加湿器においては、フィルタの一部を水に浸すことによって、毛細管現象によりフィルタ内部に水を浸透させる。そして、加湿器は、水が浸透した状態のフィルタに送風手段から風（空気）を供給することにより、水を蒸発させて加湿された空気を得ることが可能である。
【０００３】
関連技術に係る加湿器は、タンクの側面下部に、水を流通させる供給手段を備えており、供給手段にフィルタが接続されている限り、フィルタの表面の一部にタンク内の水が供給される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１３２４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記関連技術に係る加湿器においては、供給手段にフィルタが接続されている限り、常にフィルタに水が供給されることになるので、長期間の使用に伴いフィルタの水から露出する部分に結晶の析出による変色等を生じることがある。
【０００６】
本発明の目的は、フィルタに結晶の析出が生じにくい加湿器、加湿システム及びフィルタ部材を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一の局面に係る加湿器は、フィルタ保持部と、駆動機構と、を備える。前記フィルタ保持部は、貯水部に貯留される液体にフィルタの一部が浸るように前記フィルタを保持する。前記駆動機構は、少なくとも前記液体の液面よりも上方に前記フィルタが露出する上端位置と、前記液体に前記フィルタの少なくとも一部が浸る下端位置と、の間で前記フィルタを移動させる。
【０００８】
本発明の一の局面に係る加湿システムは、前記加湿器と、前記加湿器に用いられる前記フィルタと、を備える。
【０００９】
本発明の一の局面に係るフィルタ部材は、前記加湿システムに、前記フィルタとして用いられる。
【発明の効果】
【００１０】
本発明によれば、フィルタに結晶の析出が生じにくい加湿器、加湿システム及びフィルタ部材を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
