公開番号2025075601
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186890
出願日2023-10-31
発明の名称毛髪乾燥機
出願人シャープ株式会社
代理人弁理士法人WisePlus
主分類A45D 20/10 20060101AFI20250508BHJP(手持品または旅行用品)
要約【課題】毛髪に風を効率的に供給できる毛髪乾燥機を提供する。
【解決手段】毛髪乾燥機は、直線状に延びる直線状部をそれぞれ有する3以上の気筒を備える。
【選択図】図1A

特許請求の範囲【請求項１】
直線状に延びる直線状部をそれぞれ有する３以上の気筒を備える
毛髪乾燥機。
続きを表示（約 970 文字）【請求項２】
前記３以上の気筒は、前記各直線状部の中心軸が、前記気筒の１つが有する直線状部の中心軸が延びる方向から見て、直線状に配列するように、位置可能である
請求項１に記載の毛髪乾燥機。
【請求項３】
前記３以上の気筒は、前記各直線状部の中心軸が、前記気筒の１つが有する直線状部の中心軸が延びる方向から見て、多角形状に配列するように、位置可能である
請求項１に記載の毛髪乾燥機。
【請求項４】
前記３以上の気筒は、前記各直線状部の中心軸が、前記気筒の１つが有する直線状部の中心軸が延びる方向から見て、ジグザグ状に配列するように、位置可能である
請求項１に記載の毛髪乾燥機。
【請求項５】
前記３以上の気筒は、前記各直線状部の中心軸が、前記気筒の１つが有する直線状部の中心軸が延びる方向から見て、前記直線状部の中心軸が延びる方向に対して傾斜する方向を含む平面に属する曲線に沿って配列するように、位置可能である
請求項１に記載の毛髪乾燥機。
【請求項６】
前記３以上の気筒は、前記各直線状部の中心軸が、前記気筒の１つが有する直線状部の中心軸が延びる方向を含む平面に対する法線方向から見て、放射状に配列するように、位置可能である
請求項１に記載の毛髪乾燥機。
【請求項７】
前記３以上の気筒のうち少なくとも１つは、前記気筒が有する直線状部の中心軸が延びる方向が互いに異なる複数の姿勢に変化可能である
請求項１～６のいずれかに記載の毛髪乾燥機。
【請求項８】
前記３以上の気筒はそれぞれ、電動送風機及びヒータを備える
請求項１～６のいずれかに記載の毛髪乾燥機。
【請求項９】
制御部を更に備え、
前記制御部は、前記電動送風機及びヒータのうち少なくとも一方を、前記気筒ごとにそれぞれ独立して制御する
請求項８に記載の毛髪乾燥機。
【請求項１０】
制御部を更に備え、
前記３以上の気筒のうち少なくとも１つは、該気筒の吹出口に風向変更板を備え、
前記制御部は、前記風向変更板を制御する
請求項８に記載の毛髪乾燥機。

発明の詳細な説明【技術分野】
【０００１】
以下の開示は、毛髪乾燥機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
毛髪乾燥機には、毛髪に風を効率的に供給できることが求められている。従来の乾燥機としては例えば、複数の気筒を有するドライヤが提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開昭５９－１２９００６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、毛髪に風を効率的に供給できる毛髪乾燥機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の毛髪乾燥機は、直線状に延びる直線状部をそれぞれ有する３以上の気筒を備える。
【発明の効果】
【０００６】
本開示によれば、毛髪に風を効率的に供給できる毛髪乾燥機を提供することができる。
【図面の簡単な説明】
【０００７】

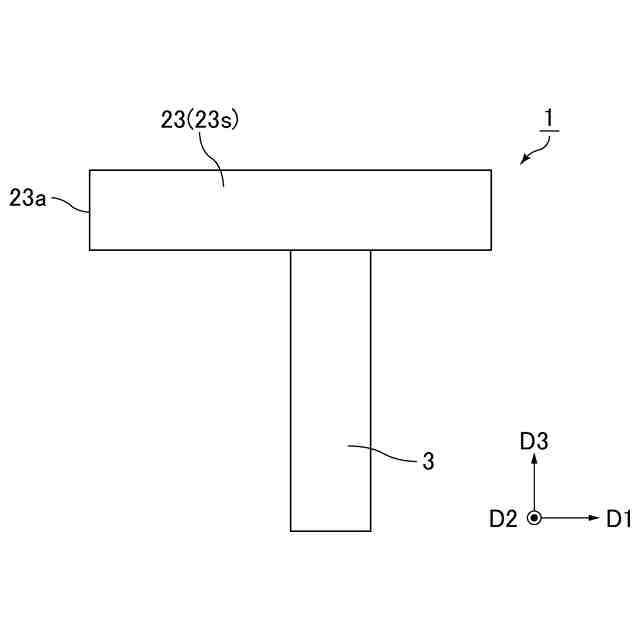

毛髪乾燥機１の外観を略示した図である。

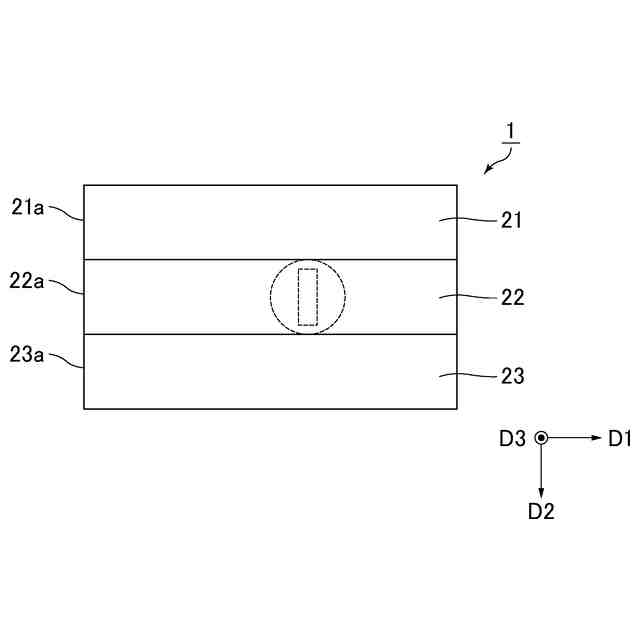

毛髪乾燥機１の外観を略示した図である。

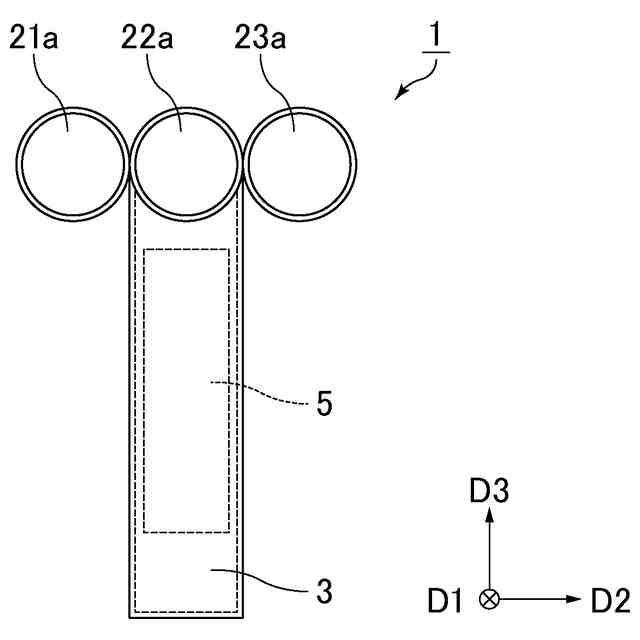

毛髪乾燥機１の外観を略示した図である。

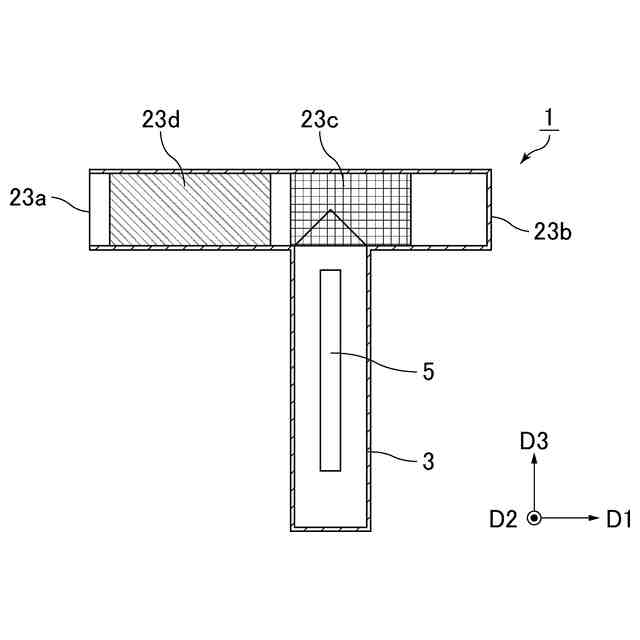

毛髪乾燥機１の内部構成を略示した図である。

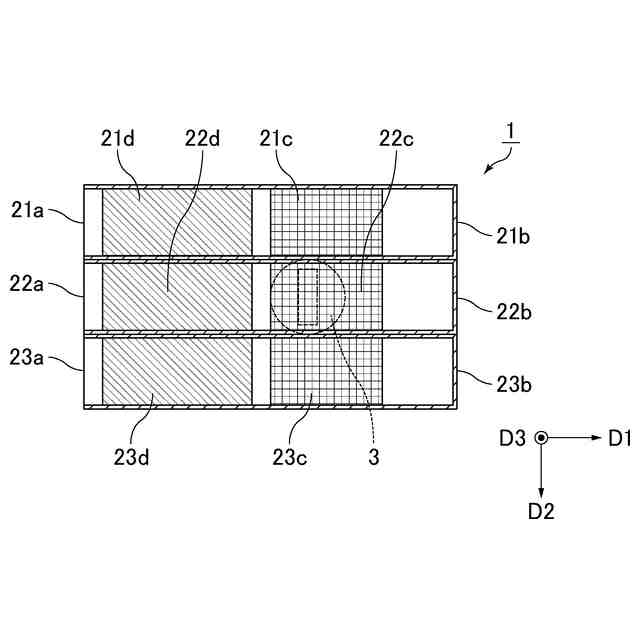

毛髪乾燥機１の内部構成を略示した図である。
図１Ａの一部を拡大した図である。

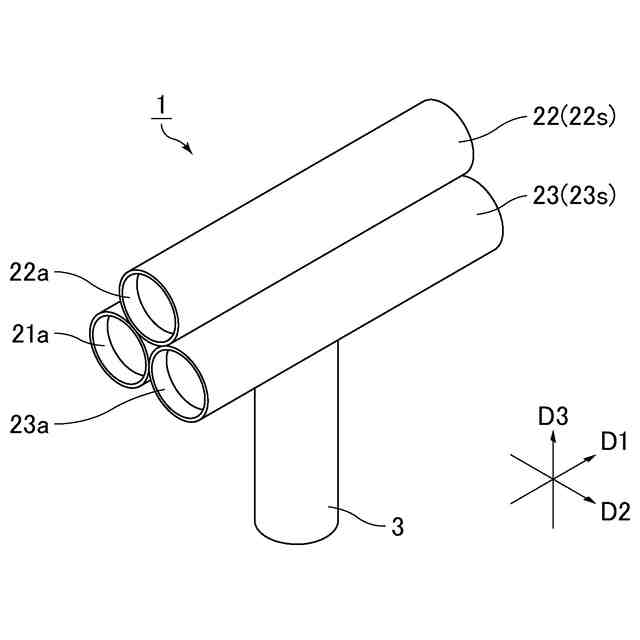

毛髪乾燥機１の外観を略示した図である。

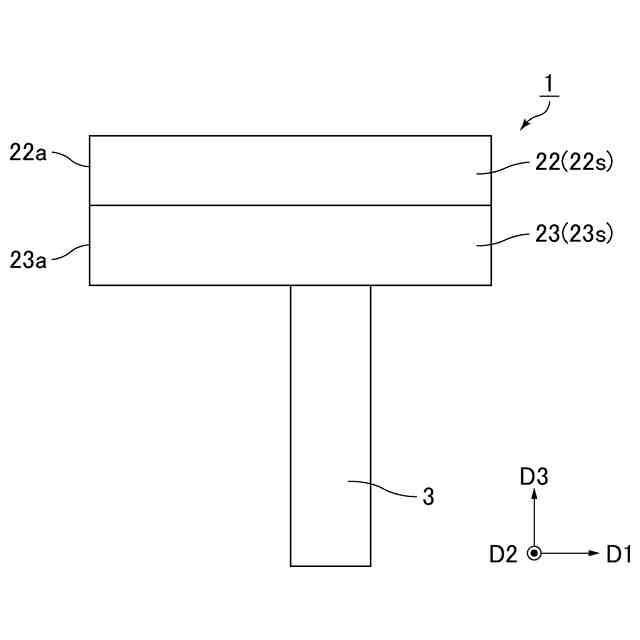

毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
図３Ｂの一部を拡大した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
図５Ａの一部を拡大した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
図７Ａの一部を拡大した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の外観を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
毛髪乾燥機１の内部構成を略示した図である。
３つの気筒２を有し、該気筒２が姿勢（ｉｉ）をとる毛髪乾燥機１の外観のイメージ図である。
毛髪乾燥機１の構成の一例を示すブロック図である。
毛髪乾燥機１の構成の一例を示すブロック図である。
【発明を実施するための形態】
【０００８】
以下、本開示に係る毛髪乾燥機の実施形態について、図面を参照しながら説明する。本開示は、以下の実施形態に記載された内容に限定されるものではなく、本開示の構成を充足する範囲内で適宜設計変更を行うことが可能である。図中、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
本開示において、「毛髪乾燥機」とは、人や動物の毛髪（例えば頭髪）等の乾燥対象物に対して風を吹き付けることにより乾燥対象物を乾燥可能な機器全般を意味するものとする。毛髪乾燥機が吹き出す風の温度は特に限定されない。毛髪乾燥機は、例えば、冷風を吹出すものであってもよいし、加熱された温風を吹き出すものであってもよい。毛髪乾燥機には、乾燥機能と共に、乾燥機能以外の機能を有する機器が含まれる。例えば、毛髪乾燥機は、帯電粒子を含む低温の風を吹き付けることにより肌や頭皮等に美容効果を与える機能を有していてもよい。
【００１０】
「流れ方向」及び「流路方向」とはそれぞれ、流路の中心を結んでなる仮想線上における風の流れる方向を意味する。流路の中心とは、流路の横断面における内形の図心を意味する。「流れ方向」及び「流路方向」はそれぞれ、直線状に延びる方向であってもよいし、例えば流路に湾曲部や屈曲部がある場合には、部分的又は全体的に、湾曲又は屈曲した仮想線に沿った方向であってもよい。このような場合、「流れ方向」及び「流路方向」はそれぞれ、流路の中心を結んでなる仮想線（この仮想線を「流路中心線」とも称す）の延びる方向において相互に異なる場所で相互に異なるベクトルにより構成されていてもよい。
（【００１１】以降は省略されています）
