公開番号2025075284
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186339
出願日2023-10-31
発明の名称加熱調理器
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24C 7/04 20210101AFI20250508BHJP(加熱;レンジ;換気)
要約【課題】ヒータ部の熱がヒータ部及び加熱調理室の外部に伝達することを抑制できる加熱調理器を提供する。
【解決手段】加熱調理器100は、加熱調理室50と、扉と、ヒータ部120とを備える。加熱調理室50は、前壁に開口を有する。扉は、開口を開閉する。ヒータ部120は、加熱調理室50の上壁53に配置される。ヒータ部120は、発熱するヒータ121と、ヒータ121の上方を覆う熱反射板124と、熱反射板124の上方を覆う熱遮蔽板122とを有する。熱反射板124と熱遮蔽板122との間に空気層126が設けられる。
【選択図】図6
特許請求の範囲【請求項１】
前壁に開口を有する加熱調理室と、
前記開口を開閉する扉と、
前記加熱調理室の上壁に配置されたヒータ部と、
を備え、
前記ヒータ部は、
発熱するヒータと、
前記ヒータの上方を覆う熱反射板と、
前記熱反射板の上方を覆う熱遮蔽板と
を有し、
前記熱反射板と前記熱遮蔽板との間に空気層が設けられる、加熱調理器。
続きを表示（約 470 文字）【請求項２】
気流を発生させるファンを更に備え、
前記空気層に前記ファンから送風する、請求項１に記載の加熱調理器。
【請求項３】
前記空気層に前記気流を誘導する第１誘導部を更に備える、請求項２に記載の加熱調理器。
【請求項４】
前記ヒータを収容するガラス製の管と、
前記管と前記加熱調理室の間にガラス板と
を更に備え、
前記ガラス板で前記管と前記加熱調理室とを隔離する、請求項１に記載の加熱調理器。
【請求項５】
前記空気層を通過した後の前記気流が流通する第２誘導部を更に備え、
前記ヒータ部は、
前記ヒータの一端部に接続される第１リード線引出部から引出される第１リード線と、
前記ヒータの他端部に接続される第２リード線引出部から引出される第２リード線と
を更に有し、
前記第１リード線は、前記第１誘導部内に配置され、
前記第２リード線は、前記第２誘導部外に配置される、請求項３に記載の加熱調理器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加熱調理器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、加熱調理器が開示されている。特許文献１に開示の加熱調理器は、加熱室と、管状ヒータと、反射板と、断熱層とを備える。加熱室は、被加熱物を収納する。管状ヒータは、加熱室の上部に設けられる。反射板は、管状ヒータの放射する熱線を加熱室内に反射する。断熱層は、反射板を覆う。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２０５７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の加熱調理器では、ヒータの熱が加熱調理室の外部に伝達することがあった。そのため、ヒータの周辺に電子部品等の他の部材を備えることが困難であった。
【０００５】
本発明は、上記課題に鑑み、ヒータ部の熱がヒータ部及び加熱調理室の外部に伝達することを抑制できる加熱調理器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一局面によれば、加熱調理器は、加熱調理室と、扉と、ヒータ部とを備える。前記加熱調理室は、前壁に開口を有する。前記扉は、前記開口を開閉する。前記ヒータ部は、前記加熱調理室の上壁に配置される。前記ヒータ部は、発熱するヒータと、前記ヒータの上方を覆う熱反射板と、前記熱反射板の上方を覆う熱遮蔽板とを有する。前記熱反射板と前記熱遮蔽板との間に空気層が設けられる。
【発明の効果】
【０００７】
本発明の加熱調理器によれば、ヒータ部の熱がヒータ部及び加熱調理室の外部に伝達することを抑制できる。
【図面の簡単な説明】
【０００８】

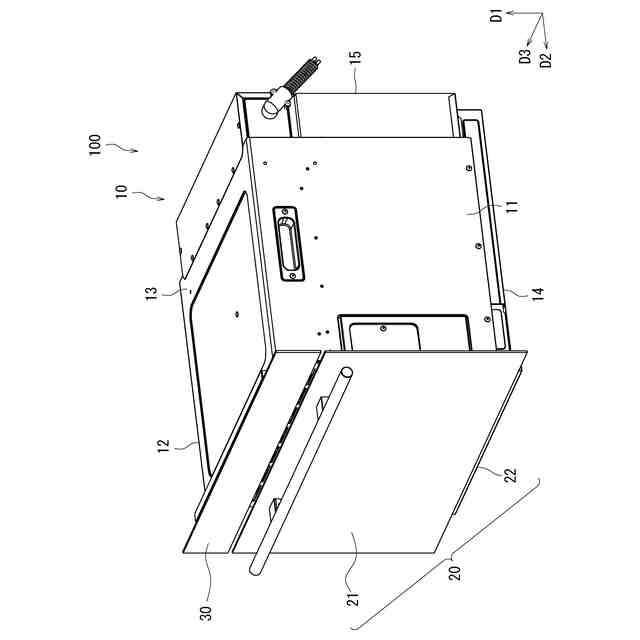

本発明の実施形態に係る加熱調理器を示す斜視図である。

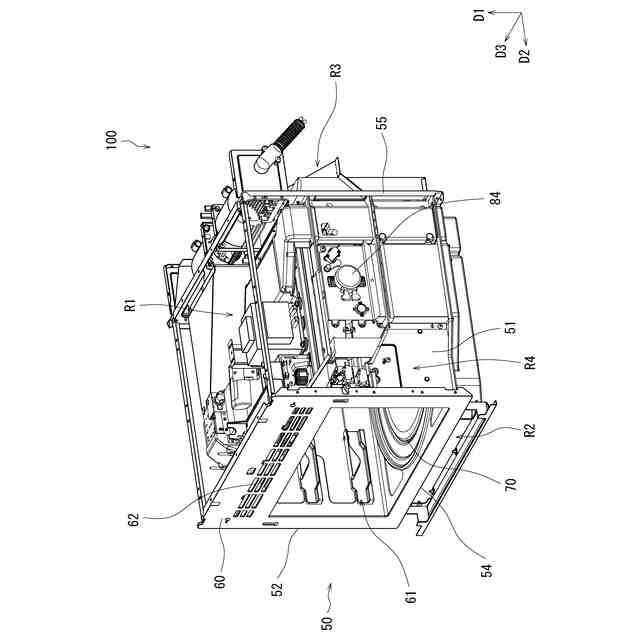

本実施形態に係る筐体が取り除かれた状態の加熱調理器を示す斜視図である。

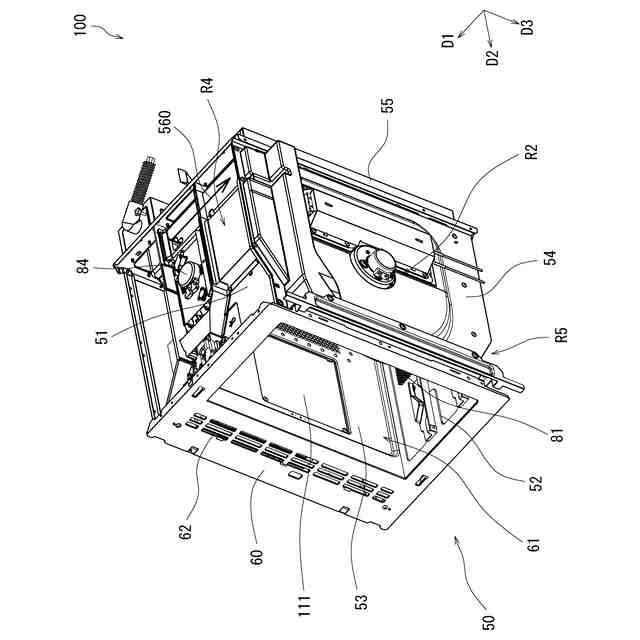

本実施形態に係る筐体が取り除かれた状態の加熱調理器を示す斜視図である。
本実施形態に係る扉を示す斜視図である。

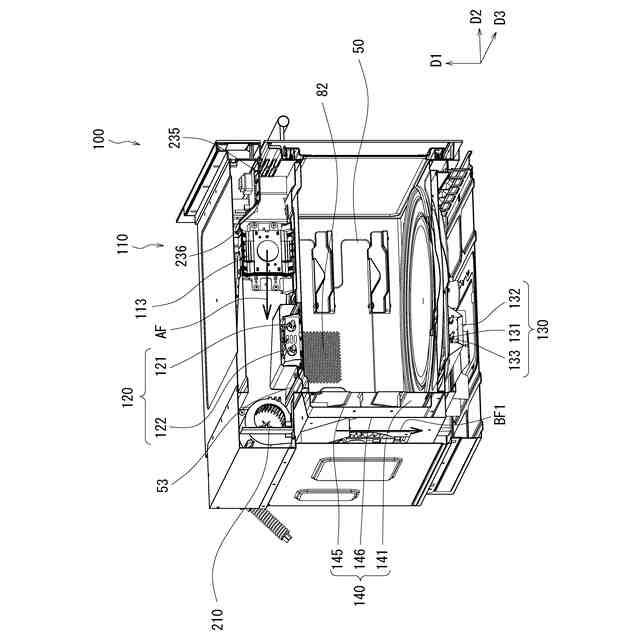

本実施形態に係る加熱調理器の概略断面を示す図である。

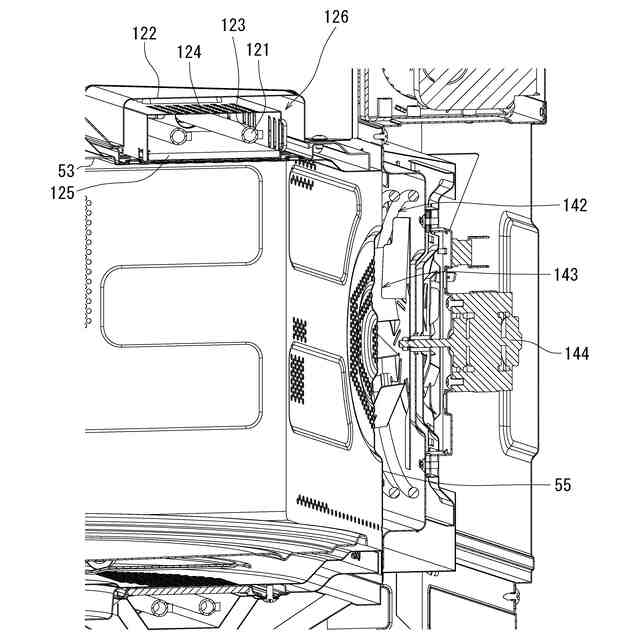

本実施形態に係る第１ヒータ部の概略断面を示す拡大図である。

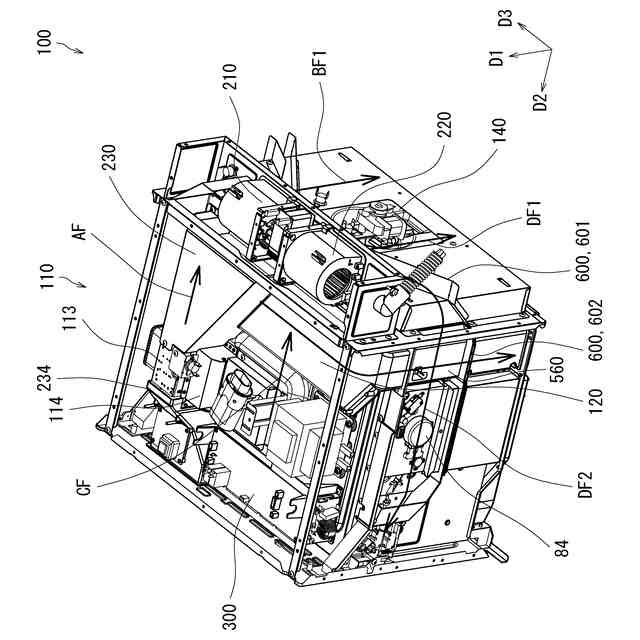

本実施形態に係る筐体が取り除かれた状態の加熱調理器を示す斜視図である。

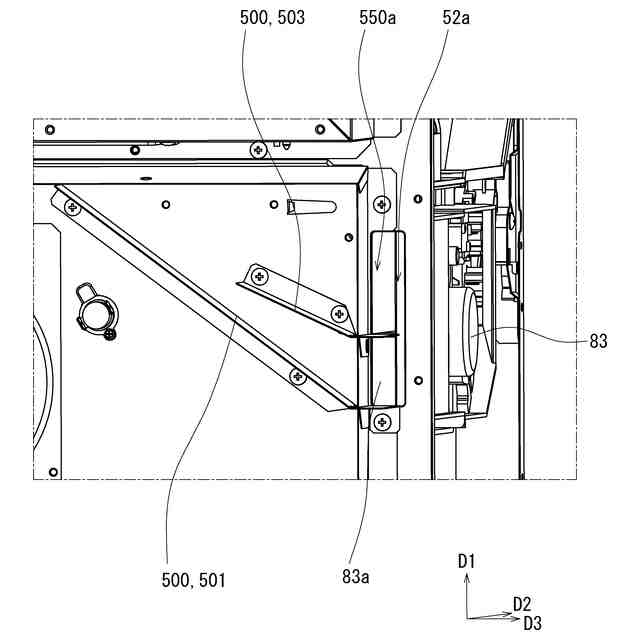

本実施形態に係る第１誘導部の吸込口を示す拡大図である。
本実施形態に係る筐体が取り除かれた状態の加熱調理器を示す斜視図である。
本実施形態に係る加熱調理器の概略断面を示す図である。
本実施形態に係る加熱調理器の構成を示すブロック図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明に係る加熱調理器の実施形態について説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。
【００１０】
図１を参照して、本実施形態に係る加熱調理器１００について説明する。図１は、加熱調理器１００を示す斜視図である。また、図１は、加熱調理器１００を右斜め前の上方から観た外観を示す。図１に示すように、加熱調理器１００は、被加熱物を加熱調理する。被加熱物は、例えば、食品である。加熱調理器１００は、筐体１０と、扉２０と、操作パネル３０とを備える。
（【００１１】以降は省略されています）
