公開番号2025075597
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186886
出願日2023-10-31
発明の名称毛髪乾燥機
出願人シャープ株式会社
代理人弁理士法人WisePlus
主分類A45D 20/10 20060101AFI20250508BHJP(手持品または旅行用品)
要約【課題】毛髪に風を効率的に供給できる毛髪乾燥機を提供する。
【解決手段】毛髪乾燥機は、第一方向に沿って細長く形成された第一吹出口を備える第一吹出部と、上記第一方向に沿って細長く形成された第二吹出口を備える第二吹出部と、を備え、上記第一吹出部と、上記第二吹出部とが、互いに離間して配置され、上記第一吹出口の開口方向が上記第二吹出口の開口方向に対して傾斜又は対向する方向となるよう上記第一吹出部及び上記第二吹出部が位置し得るように構成されている。
【選択図】図1

特許請求の範囲【請求項１】
第一方向に沿って細長く形成された第一吹出口を備える第一吹出部と、
前記第一方向に沿って細長く形成された第二吹出口を備える第二吹出部と、を備え、
前記第一吹出部と、前記第二吹出部とが、互いに離間して配置され、
前記第一吹出口の開口方向が前記第二吹出口の開口方向に対して傾斜又は対向する方向となるよう前記第一吹出部及び前記第二吹出部が位置し得るように構成されている
毛髪乾燥機。
続きを表示（約 1,000 文字）【請求項２】
前記第一吹出口及び前記第二吹出口の少なくとも一方の図心を通る最長の長さＬを、前記吹出口の最短の長さＳを除して得られるアスペクト比（Ｌ／Ｓ）が、３以上２０以下である
請求項１に記載の毛髪乾燥機。
【請求項３】
前記第一吹出部及び前記第二吹出部が取り付けられた本体部を、更に備え、
前記第一吹出部及び前記第二吹出部の少なくとも一方が、前記第一方向に延びる軸を中心として回転可能に前記本体部に接続されている
請求項１に記載の毛髪乾燥機。
【請求項４】
第一本体吹出口及び第二本体吹出口を備える本体部と、
前記本体部に着脱可能なアタッチメントと、を備え、
前記アタッチメントは、前記第一本体吹出口に接続可能な前記第一吹出部と、前記第二本体吹出口に接続可能な前記第二吹出部と、を有する
請求項１に記載の毛髪乾燥機。
【請求項５】
前記第一吹出部及び前記第二吹出部の少なくとも一方は、先端に向かって小径となる形状を有する
請求項１に記載の毛髪乾燥機。
【請求項６】
前記第一方向から見て、前記第一吹出口及び前記第二吹出口の少なくとも一方が、他方に近づく方向に向かって開口している
請求項１に記載の毛髪乾燥機。
【請求項７】
前記第一方向から見て、前記第一吹出口及び前記第二吹出口の少なくとも一方が、他方から離れる方向に向かって開口している
請求項１に記載の毛髪乾燥機。
【請求項８】
前記第一吹出口及び前記第二吹出口の少なくとも一方の前記第一方向における端部の少なくとも一方の開口幅が、前記第一方向における中央部の開口幅よりも大きい
請求項１に記載の毛髪乾燥機。
【請求項９】
前記第一吹出口及び前記第二吹出口の少なくとも一方は、前記吹出口の前記第一方向における先端部側から基端部側に向かって風が吹き出すように構成されている
請求項１～８のいずれかに記載の毛髪乾燥機。
【請求項１０】
前記第一吹出口及び前記第二吹出口の少なくとも一方は、前記吹出口の前記第一方向における端部の少なくとも一方から吹き出される風の風速が、前記第一方向における中央部から吹き出される風の風速よりも大きくなるように構成されている
請求項１～８のいずれかに記載の毛髪乾燥機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
以下の開示は、毛髪乾燥機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
毛髪乾燥機には、毛髪に風を効率的に供給できることが求められている。従来の乾燥機としては例えば、複数の気筒を有するドライヤが提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開昭５９－１２９００６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、毛髪に風を効率的に供給できる毛髪乾燥機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の毛髪乾燥機は、第一方向に沿って細長く形成された第一吹出口を備える第一吹出部と、上記第一方向に沿って細長く形成された第二吹出口を備える第二吹出部と、を備え、上記第一吹出部と、上記第二吹出部とが、互いに離間して配置され、上記第一吹出口の開口方向が上記第二吹出口の開口方向に対して傾斜又は対向する方向となるよう上記第一吹出部及び上記第二吹出部が位置し得るように構成されている。
【発明の効果】
【０００６】
本開示によれば、毛髪に風を効率的に供給できる毛髪乾燥機を提供することができる。
【図面の簡単な説明】
【０００７】

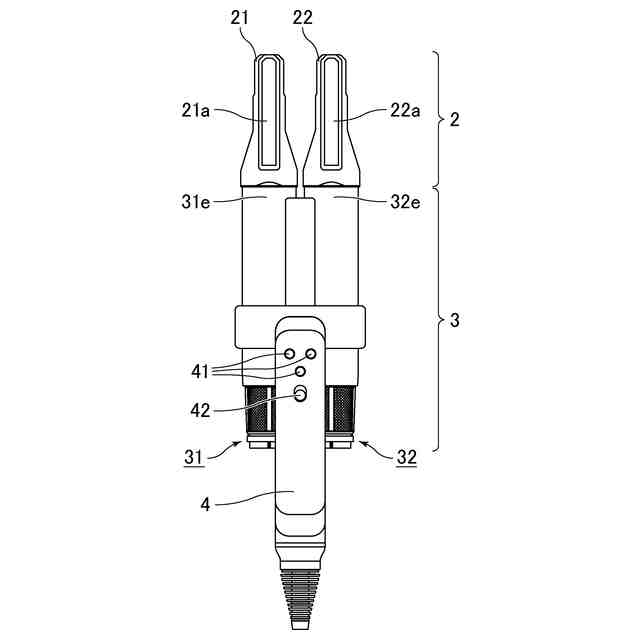

毛髪乾燥機１の外観を略示した正面図である。
毛髪乾燥機１の外観を略示した右側面図である。
毛髪乾燥機１の外観を略示した背面図である。
毛髪乾燥機１の外観を略示した上面図である。

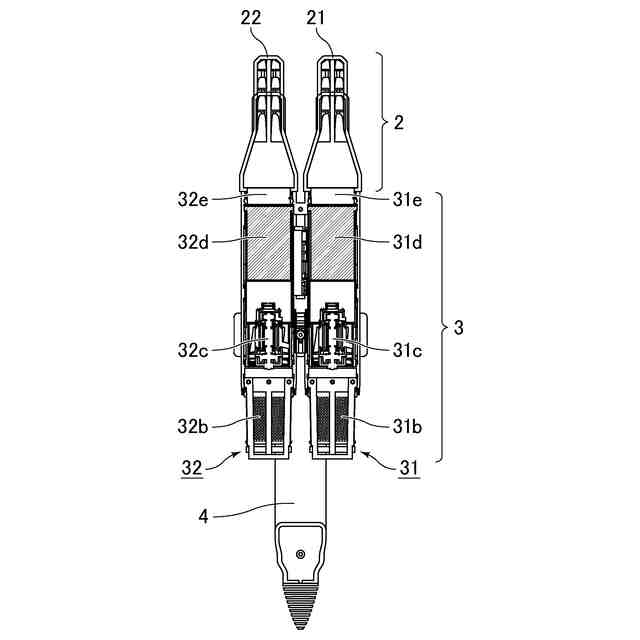

毛髪乾燥機１の内部構成を略示した断面図である。
吹出口ａにおいて、第一方向における端部Ｅ１及びＥ２の各開口幅Ｌ
Ｅ１
及びＬ
Ｅ２
、並びに、第一方向における中央部Ｃの開口幅Ｌ
Ｃ
を説明するための図である。
吹出口ａにおいて、第一方向における端部Ｅ１及びＥ２、並びに、第一方向における中央部Ｃを説明するための図である。
吹出口ａの一例を示す平面模式図である。
吹出口ａの一例を示す平面模式図である。
吹出口ａの一例を示す平面模式図である。
吹出口ａの一例を示す平面模式図である。
吹出口ａの一例を示す平面模式図である。
吹出口ａの一例を示す平面模式図である。
吹出口ａにおいて、第一方向における端部相互間の距離Ｌ１、Ｌ２及び中央部相互間の距離Ｌ３を説明するための図である。
吹出部２の先端部ｔが先細形状ではない場合の例を示す模式図である。
吹出部２の先端部ｔの形状が先細形状である場合の例を示す模式図である。
吹出部２の先端部ｔの形状が先細形状である場合の例を示す模式図である。
吹出部２の先端部ｔの形状が先細形状である場合の例を示す模式図である。
吹出フィン１１を備える吹出口ａのイメージ図である。
アタッチメント５を取り付ける前のイメージ図である。
アタッチメント５を取り付けた後のイメージ図である。
【発明を実施するための形態】
【０００８】
以下、本開示に係る毛髪乾燥機の実施形態について、図面を参照しながら説明する。本開示は、以下の実施形態に記載された内容に限定されるものではなく、本開示の構成を充足する範囲内で適宜設計変更を行うことが可能である。図中、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
本開示において、「毛髪乾燥機」とは、人や動物の毛髪（例えば頭髪）等の乾燥対象物に対して風を吹き付けることにより乾燥対象物を乾燥可能な機器全般を意味するものとする。毛髪乾燥機が吹き出す風の温度は特に限定されない。毛髪乾燥機は、例えば、冷風を吹出すものであってもよいし、加熱された温風を吹き出すものであってもよい。毛髪乾燥機には、乾燥機能と共に、乾燥機能以外の機能を有する機器が含まれる。例えば、毛髪乾燥機は、帯電粒子を含む低温の風を吹き付けることにより肌や頭皮等に美容効果を与える機能を有していてもよい。
【００１０】
「流れ方向」及び「流路方向」とはそれぞれ、流路の中心を結んでなる仮想線上における風の流れる方向を意味する。流路の中心とは、流路の横断面における内形の図心を意味する。「流れ方向」及び「流路方向」はそれぞれ、直線状に延びる方向であってもよいし、例えば流路に湾曲部や屈曲部がある場合には、部分的又は全体的に、湾曲又は屈曲した仮想線に沿った方向であってもよい。このような場合、「流れ方向」及び「流路方向」はそれぞれ、流路の中心を結んでなる仮想線（この仮想線を「流路中心線」とも称す）の延びる方向において相互に異なる場所で相互に異なるベクトルにより構成されていてもよい。
（【００１１】以降は省略されています）
