公開番号2025084141
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023197775
出願日2023-11-22
発明の名称直流電源装置、照明器具及び照明システム
出願人シャープ株式会社
代理人個人,個人
主分類H05B 45/355 20200101AFI20250527BHJP(他に分類されない電気技術)
要約【課題】複数の駆動回路に含まれる一部の駆動回路に駆動電力を出力させた場合でも高い力率を有する直流電源装置、照明器具及び照明システムを提供する。
【解決手段】直流電源装置は、交流を整流し、出力電流を出力する出力端を備える整流器と、回路グランドと、前記出力端と前記回路グランドとの間に電気的に並列接続され、前記出力電流を分流した複数の入力電流がそれぞれ入力される複数の入力コンデンサと、前記複数の入力電流がそれぞれ流れる複数の分岐電流経路と、前記複数の入力コンデンサにそれぞれ電気的に接続される複数の力率改善回路と、前記複数の力率改善回路にそれぞれ電気的に接続され、複数の駆動電力をそれぞれ出力する複数の駆動回路と、前記複数の分岐電流経路に含まれる分岐電流経路に、前記分岐電流経路に流れる入力電流の方向と反対の方向に電流が流れることを阻止する素子と、を備える。

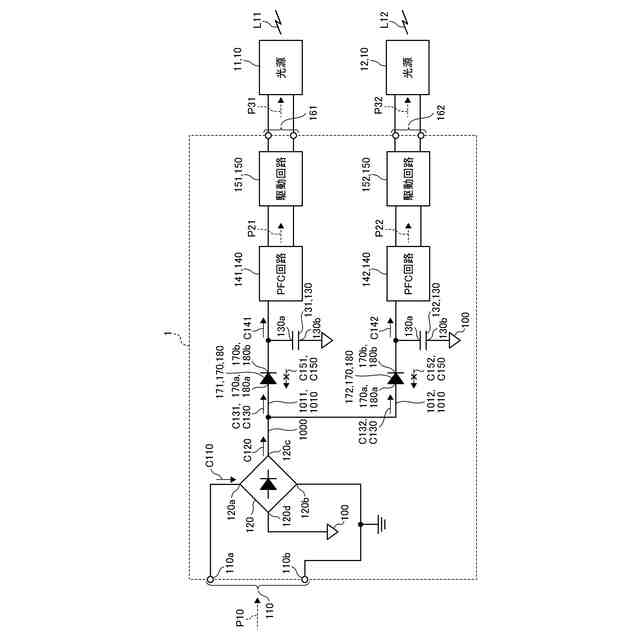

【選択図】図1
特許請求の範囲【請求項１】
交流を整流し、出力電流を出力する出力端を備える整流器と、
回路グランドと、
前記出力端と前記回路グランドとの間に電気的に並列接続され、前記出力電流を分流した複数の入力電流がそれぞれ入力される複数の入力コンデンサと、
前記複数の入力電流がそれぞれ流れる複数の分岐電流経路と、
前記複数の入力コンデンサにそれぞれ電気的に接続される複数の力率改善回路と、
前記複数の力率改善回路にそれぞれ電気的に接続され、複数の駆動電力をそれぞれ出力する複数の駆動回路と、
前記複数の分岐電流経路に含まれる分岐電流経路に、前記分岐電流経路に流れる入力電流の方向と反対の方向に電流が流れることを阻止する素子と、
を備える直流電源装置。
続きを表示（約 1,100 文字）【請求項２】

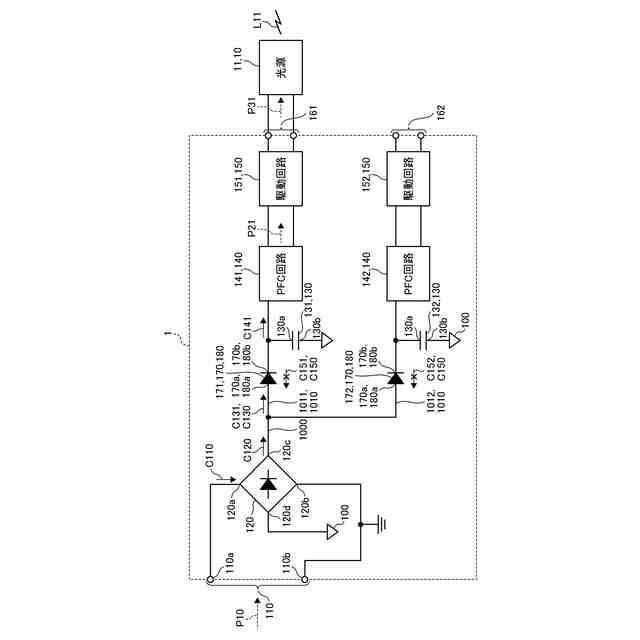

前記素子は、前記出力端に電気的に接続されるアノードと、前記入力電流が入力される入力コンデンサに電気的に接続されるカソードと、を備えるダイオードである
請求項１に記載の直流電源装置。
【請求項３】

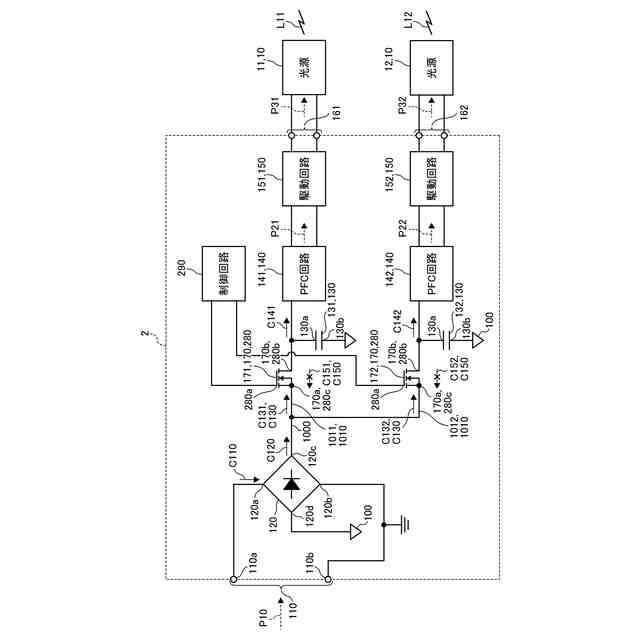

前記素子は、前記出力端に電気的に接続されるソースと、前記入力電流が入力される入力コンデンサに電気的に接続されるドレインと、ゲートと、を備えるｎチャネル電界効果トランジスタである
請求項１に記載の直流電源装置。
【請求項４】

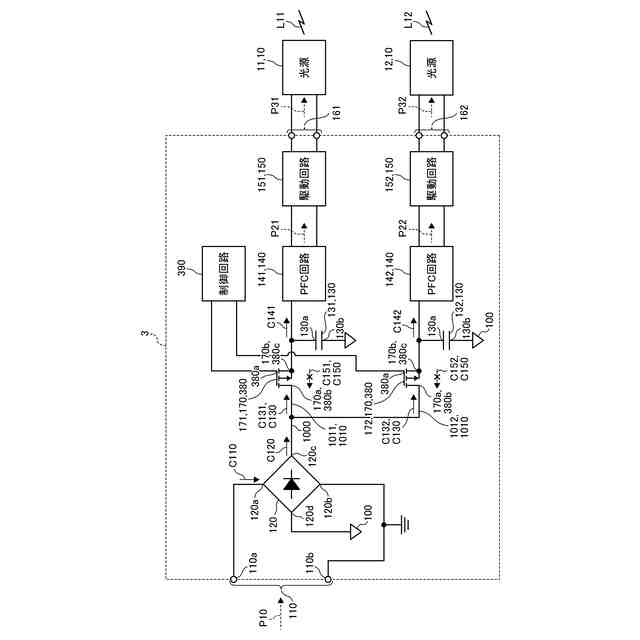

前記素子は、前記出力端に電気的に接続されるドレインと、前記入力電流が入力される入力コンデンサに電気的に接続されるソースと、ゲートと、を備えるｐチャネル電界効果トランジスタである
請求項１に記載の直流電源装置。
【請求項５】

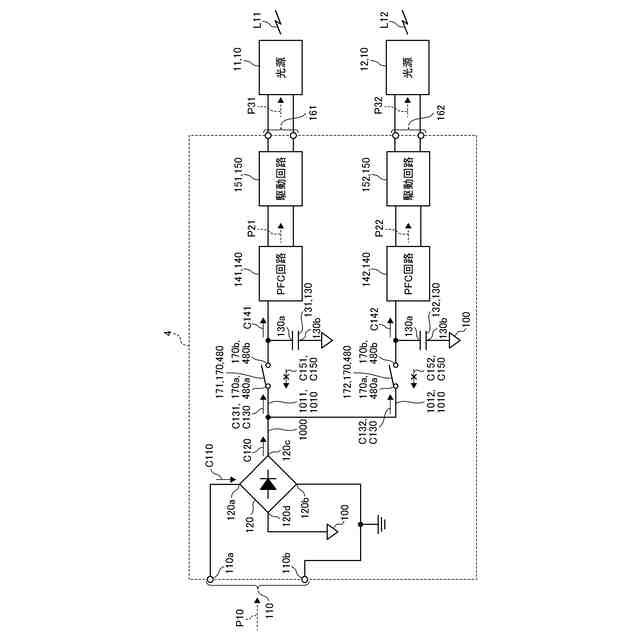

前記素子は、前記出力端に電気的に接続される第１の端子と、前記入力電流が入力される入力コンデンサに電気的に接続される第２の端子と、を備え、前記第１の端子と前記第２の端子との間の導通状態を前記第２の端子が前記第１の端子と導通する状態と前記第２の端子が前記第１の端子と導通しない状態との間で切り替える機械的スイッチである
請求項１に記載の直流電源装置。
【請求項６】
前記分岐電流経路は、前記複数の分岐電流経路の各々である
請求項１から５までのいずれかに記載の直流電源装置。
【請求項７】
前記分岐電流経路は、前記複数の分岐電流経路の一部の分岐電流経路の各々である
請求項１から５までのいずれかに記載の直流電源装置。
【請求項８】
請求項１から５までのいずれかに記載の直流電源装置と、
前記複数の駆動電力に含まれる第１の駆動電力により駆動される光源と、
他の照明器具を接続可能であり、前記他の照明器具を接続した場合に前記複数の駆動電力に含まれ前記第１の駆動電力と異なる第２の駆動電力を前記他の照明器具に出力する接続部と、
を備える照明器具。
【請求項９】
前記分岐電流経路は、前記第２の駆動電力を出力する駆動回路が力率改善回路を介して電気的に接続される入力コンデンサに入力される入力電流が流れる分岐電流経路である
請求項８に記載の照明器具。
【請求項１０】
請求項８に記載の照明器具と、
前記他の照明器具と、
を備え、
前記他の照明器具は、前記接続部に接続され、
前記他の照明器具は、前記第２の駆動電力により駆動される他の光源を備える
照明システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、直流電源装置、照明器具及び照明システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１は、ＬＥＤドライブを開示する。当該ＬＥＤドライブは、ブリッジ整流器、バレーフィル回路及び電流駆動回路を含む。バレーフィル回路は、ＬＥＤドライブ全体の力率を改善する（段落００１１）。
【先行技術文献】
【特許文献】
【０００３】
特許第６９２４５５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

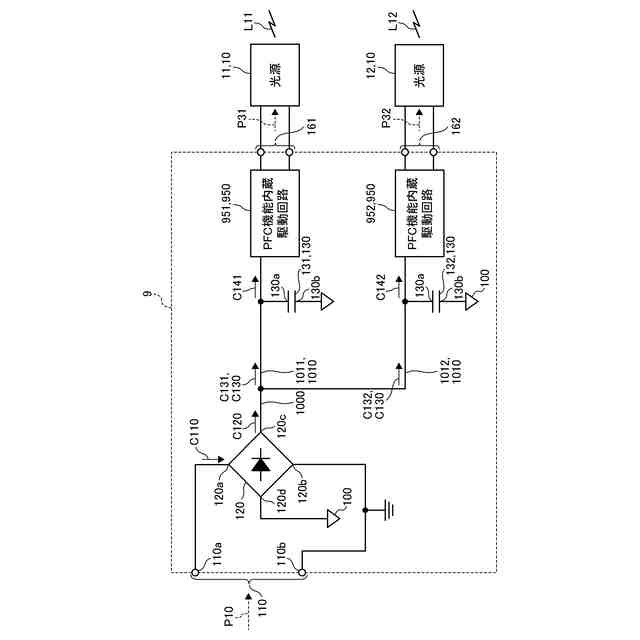

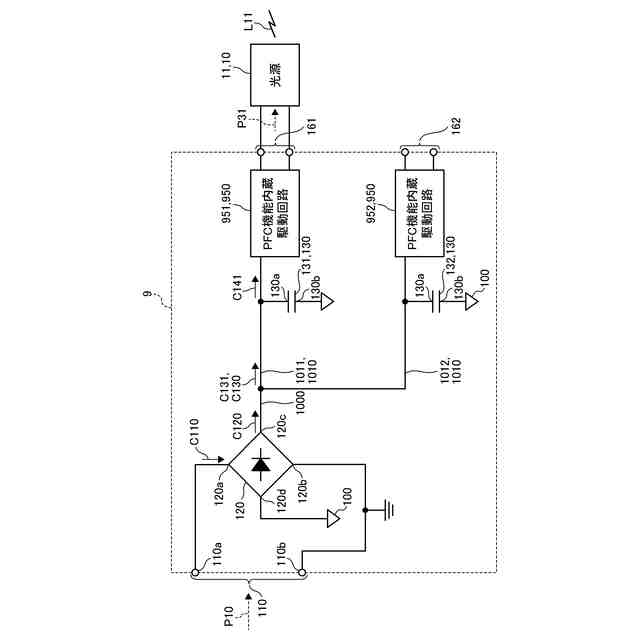

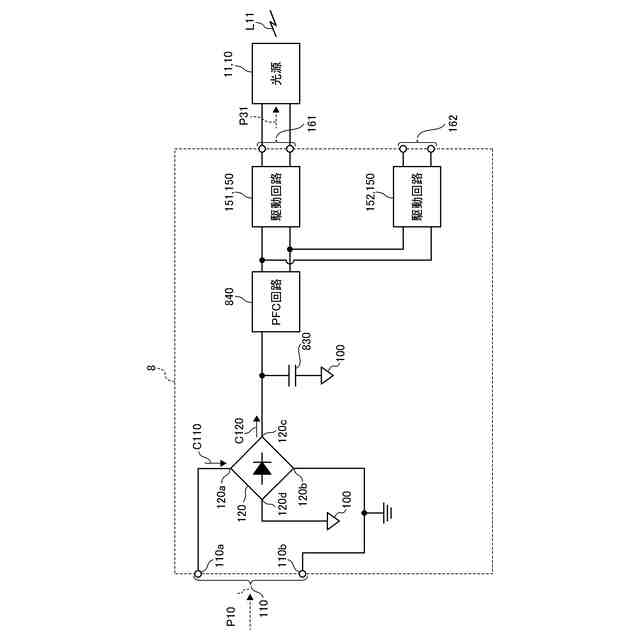

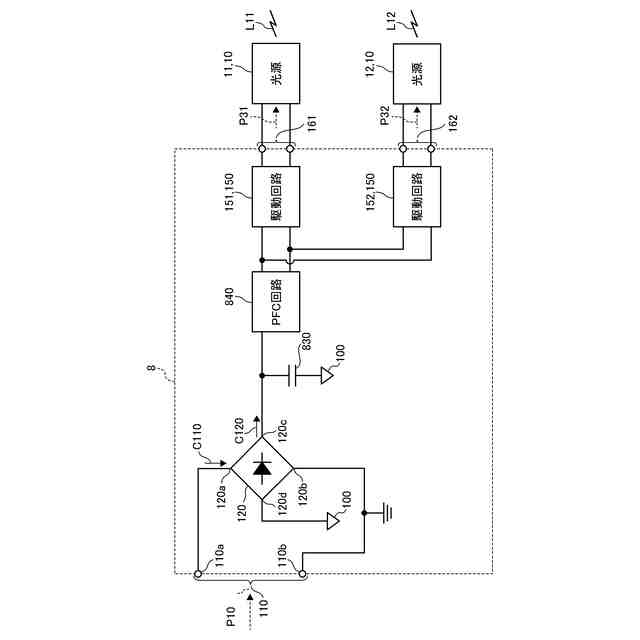

複数のＬＥＤをそれぞれ駆動することができる複数の電流駆動回路をＬＥＤドライブに含め、複数の電流駆動回路の一部にＬＥＤを駆動させることが要請されることがある。しかし、このような場合にＬＥＤドライブ全体の力率を改善することができる回路は明らかにされていない。
【０００５】
本開示の一態様は、この問題に鑑みてなされた。本開示の一態様は、例えば、複数の駆動回路に含まれる一部の駆動回路に駆動電力を出力させた場合でも高い力率を有する直流電源装置、照明器具及び照明システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様の直流電源装置は、交流を整流し、出力電流を出力する出力端を備える整流器と、回路グランドと、前記出力端と前記回路グランドとの間に電気的に並列接続され、前記出力電流を分流した複数の入力電流がそれぞれ入力される複数の入力コンデンサと、前記複数の入力電流がそれぞれ流れる複数の分岐電流経路と、前記複数の入力コンデンサにそれぞれ電気的に接続される複数の力率改善回路と、前記複数の力率改善回路にそれぞれ電気的に接続され、複数の駆動電力をそれぞれ出力する複数の駆動回路と、前記複数の分岐電流経路に含まれる分岐電流経路に、前記分岐電流経路に流れる入力電流の方向と反対の方向に電流が流れることを阻止する素子と、を備える。
【０００７】
本開示の第２の態様の照明器具は、本開示の第１の態様の直流電源装置と、前記複数の駆動電力に含まれる第１の駆動電力により駆動される光源と、他の照明器具を接続可能であり、前記他の照明器具を接続した場合に前記複数の駆動電力に含まれ前記第１の駆動電力と異なる第２の駆動電力を前記他の照明器具に出力する接続部と、を備える。
【０００８】
本開示の第３の態様の照明システムは、本開示の第２の態様の照明器具と、前記他の照明器具と、を備え、前記他の照明器具は、前記接続部に接続され、前記他の照明器具は、前記第２の駆動電力により駆動される他の光源を備える。
【０００９】
本開示の第４の態様の照明器具は、本開示の第１の態様の直流電源装置と、光源を接続可能であり、前記光源を接続した場合に前記複数の駆動電力に含まれる少なくともひとつの駆動電力を前記光源に出力し、前記光源に応じて前記少なくともひとつの駆動電力を変化させる接続部と、を備える。
【００１０】
本開示の第５の態様の照明システムは、本開示の第４の態様の照明器具と、前記光源と、を備える。
【図面の簡単な説明】
（【００１１】以降は省略されています）
