発明の名称LED基板および照明装置
出願人シャープ株式会社
代理人個人,個人,個人
主分類H05B 47/16 20200101AFI20250619BHJP(他に分類されない電気技術)
要約【課題】同期をとるための制御線を用いることなく、LED素子の点灯状態の変化タイミングを制御することができる技術を提供する。
【解決手段】電源装置から電力供給される複数のLED素子157,157と、電源装置と複数のLED素子との間に電気的に接続されたスイッチ素子165と、電源装置の出力電圧が変化するタイミングに基づいて、スイッチ素子のON/OFFを切り替えるマイコン160と、を備えるLED基板155が提供される。
【選択図】図4
特許請求の範囲【請求項１】
電源装置から電力供給される複数のＬＥＤ素子と、
前記電源装置と前記複数のＬＥＤ素子との間に電気的に接続されたスイッチ素子と、
前記電源装置の出力電圧が変化するタイミングに基づいて、前記スイッチ素子のＯＮ／ＯＦＦを切り替えるマイコンと、を備えるＬＥＤ基板。
続きを表示（約 600 文字）【請求項２】
前記マイコンは、前記出力電圧が変化するタイミングに同期して、前記複数のＬＥＤ素子が点灯する点灯期間と、前記複数のＬＥＤ素子が消灯する消灯期間とが繰り返すように前記スイッチ素子を制御する、請求項１に記載のＬＥＤ基板。
【請求項３】
前記電源装置は、定電圧を出力する定電圧出力期間の後に、ＰＷＭ出力するように構成され、
前記マイコンは、前記ＰＷＭ出力の開始タイミングに同期して、前記点灯期間と前記消灯期間とが繰り返すように前記スイッチ素子を制御する、請求項２に記載のＬＥＤ基板。
【請求項４】
請求項１から３のいずれかに記載のＬＥＤ基板と、
前記電源装置と、を備える、照明装置。
【請求項５】
複数の、請求項１から３のいずれかに記載のＬＥＤ基板と、
前記電源装置と、を備え、
前記電源装置は、前記複数のＬＥＤ基板に電力供給する、照明装置。
【請求項６】
複数の、請求項３に記載のＬＥＤ基板と、
前記電源装置と、を備え、
前記電源装置は、前記複数のＬＥＤ基板に電力供給し、
前記複数のマイコンの各々は、前記点灯期間と前記消灯期間との少なくとも一方の開始タイミングが、他のＬＥＤ基板における前記一方の開始タイミングと異なるように前記スイッチ素子を制御する、照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＬＥＤ基板およびＬＥＤ基板を搭載する照明装置の技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ＬＥＤに関する技術が提案されている。たとえば、特開２００８－３９３５４号公報（特許文献１）には、冷蔵庫の照明装置が開示されている。特許文献１では、庫内に位置し、庫内照明として発光ダイオードを実装したＬＥＤ基板と、庫外に位置し冷蔵庫の運転状態によりＬＥＤ基板に電圧を供給する制御基板からなる冷蔵庫の照明装置において、発光ダイオードへの電流を制限する電流制限抵抗体を分割し、ＬＥＤ基板と制御基板のそれぞれに実装することにより電流制限抵抗体の発熱負荷をＬＥＤ基板と制御基板に分散させ各基板の熱設計裕度を向上させることができる。
【０００３】
また、特開２００６－３２４６７１号公報（特許文献２）には、ディミング回路を有するＬＥＤ駆動回路が開示されている。特許文献２では、ＬＥＤ駆動回路は、電圧検出抵抗から検出された電圧によって幅が調整されるスイッチングパルスをスイッチに提供して、スイッチのオン／オフ時間を制御するＰＷＭ駆動部を有していて、電圧検出抵抗から検出された電圧値と任意のディミング電圧値を比較する比較部、及び比較部からの比較電圧値が増加するとＰＷＭ駆動部から出力されるスイッチングパルスのオン時間を増加させ、比較部からの比較電圧値が減少するとＰＷＭ駆動部から出力されるスイッチングパルスのオン時間を減少させる制御信号を生成するＰＷＭ制御部を具備し、上記ディミング電圧値に伴いＰＷＭ駆動部から出力されるスイッチングパルス幅を制御することによりＬＥＤの輝度を調整する。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－３９３５４号公報
特開２００６－３２４６７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、同期をとるための制御線を用いることなく、ＬＥＤ素子の点灯状態の変化タイミングを制御することができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この発明のある態様に従うと、電源装置から電力供給される複数のＬＥＤ素子と、電源装置と複数のＬＥＤ素子との間に電気的に接続されたスイッチ素子と、電源装置の出力電圧が変化するタイミングに基づいて、スイッチ素子のＯＮ／ＯＦＦを切り替えるマイコンと、を備えるＬＥＤ基板が提供される。
【発明の効果】
【０００７】
以上のように、本発明によれば、同期をとるための制御線を用いることなく、ＬＥＤ素子の点灯状態の変化タイミングを制御することができるようになる。
【図面の簡単な説明】
【０００８】

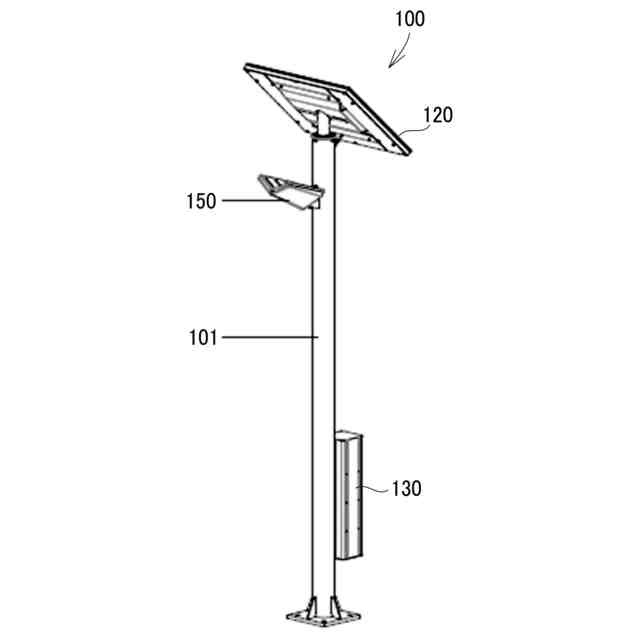

第１の実施の形態にかかる照明装置の全体構成を示す正面斜視図である。

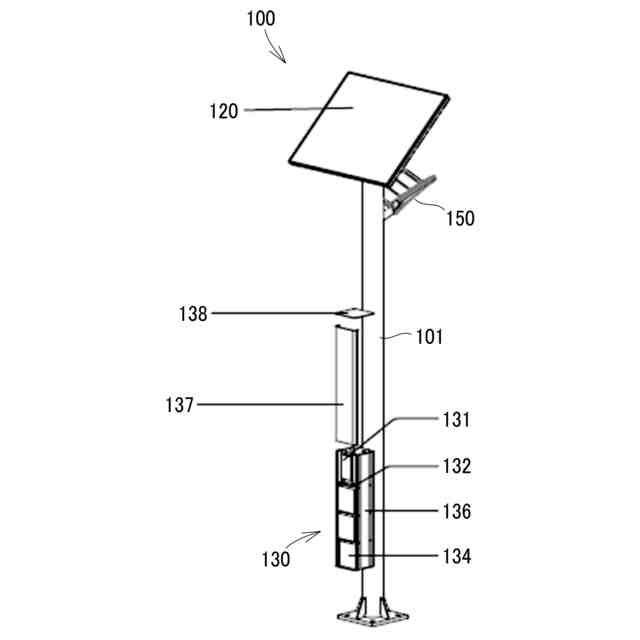

第１の実施の形態にかかる照明装置の全体構成を示す背面斜視図である。

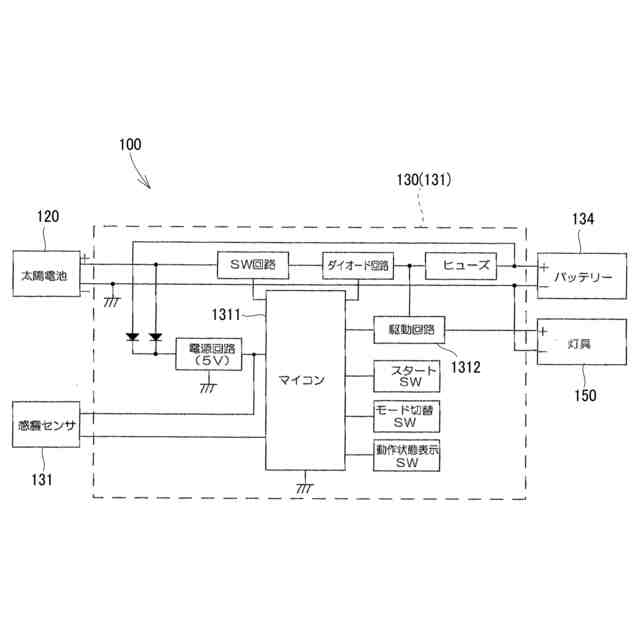

第１の実施の形態にかかる照明装置の全体構成を示すブロック図である。
第１の実施の形態にかかる灯具の構成を示すブロック図である。

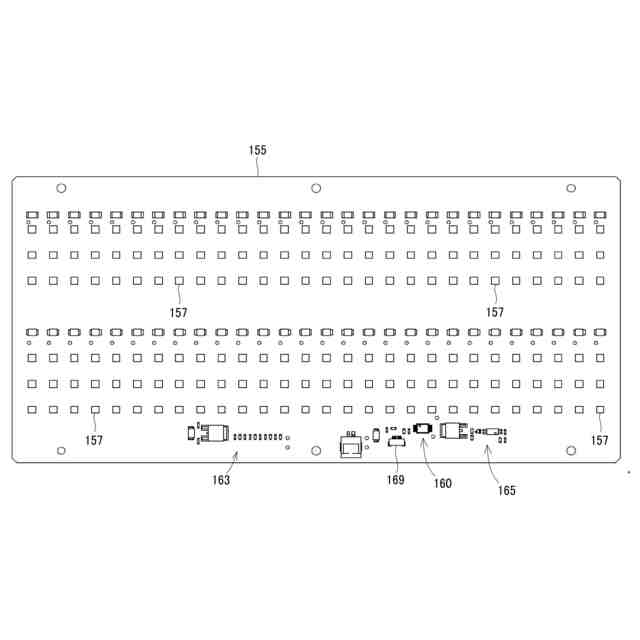

第１の実施の形態にかかるＬＥＤ基板の正面図である。

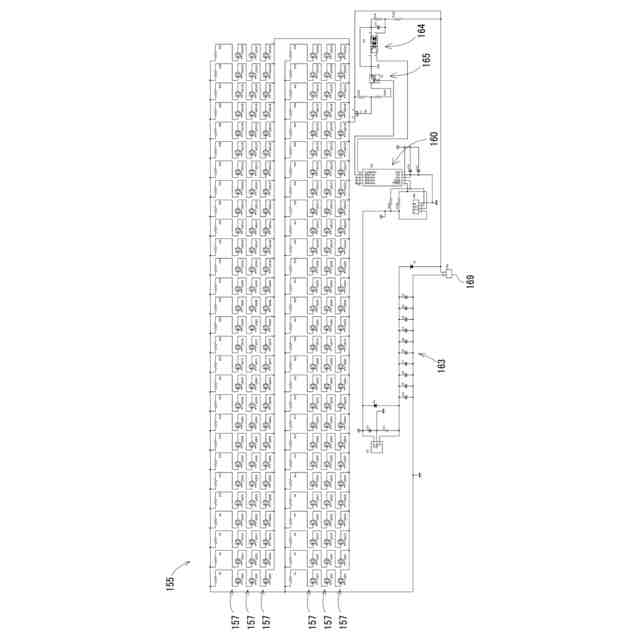

第１の実施の形態にかかるＬＥＤ基板の回路構成図である。

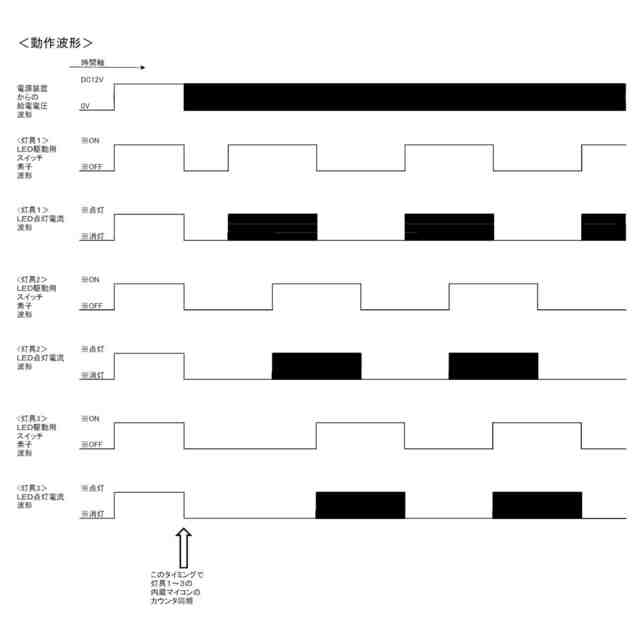

第１の実施の形態にかかる（Ａ）コントローラからの給電波形と（Ｂ）ＦＥＴスイッチのＯＮ／ＯＦＦ波形と（Ｃ）ＬＥＤ素子への入力波形を示す図である。
第２の実施の形態にかかるＬＥＤ基板のブロック図である。

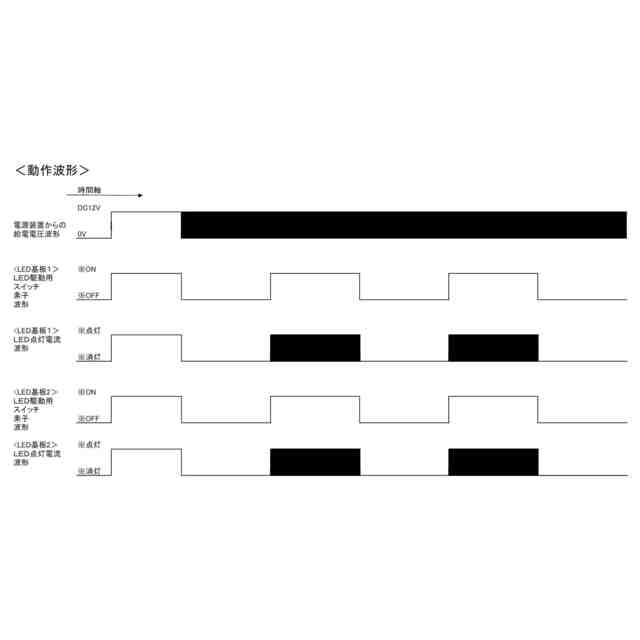

第２の実施の形態にかかる（Ａ）コントローラからの給電波形と（Ｂ）ＦＥＴスイッチのＯＮ／ＯＦＦ波形と（Ｃ）ＬＥＤ素子への入力波形を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
［第１の実施の形態］
＜照明装置１００の全体構成＞
【００１０】
まず、図１および図２を参照しながら、本実施の形態に係る照明装置１００の全体構成について説明する。
（【００１１】以降は省略されています）
