公開番号2025104951
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223157
出願日2023-12-28
発明の名称加熱調理器
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24C 1/00 20060101AFI20250703BHJP(加熱;レンジ;換気)
要約【課題】蒸発効率を高めることができる加熱調理器を提供する。
【解決手段】本開示の加熱調理器100は、加熱調理室10と、蒸発部40とを備える。加熱調理室10は、被加熱物を加熱する。蒸発部40は、水を加熱して蒸気を発生させる。加熱調理室10は、底壁104を有する。蒸発部40は、貯留部41と、加熱部42とを有する。貯留部41は、水を貯留する。加熱部42は、貯留部41に対して一体化される。蒸発部40は、底壁104に連結される。底壁104は、貯留部41を露出させる開口108を有する。
【選択図】図4
特許請求の範囲【請求項１】
被加熱物を加熱する加熱調理室と、
水を加熱して蒸気を発生させる蒸発部と
を備え、
前記加熱調理室は、底壁を有し、
前記蒸発部は、
前記水を貯留する貯留部と、
前記貯留部に対して一体化された加熱部と
を有し、
前記蒸発部は、前記底壁に連結され、
前記底壁は、前記貯留部を露出させる開口を有する、加熱調理器。
続きを表示（約 860 文字）【請求項２】
閉塞部材をさらに備え、
前記蒸発部は、前記底壁に連結される連結部を有し、
前記閉塞部材は、前記底壁と前記連結部との間を閉塞する、請求項１に記載の加熱調理器。
【請求項３】
高周波発生部と、
前記閉塞部材の外周側に配置された電波漏れ防止部材と
をさらに備える、請求項２に記載の加熱調理器。
【請求項４】
前記加熱部は、
前記貯留部を加熱するヒータと、
前記ヒータを被覆する被覆部と
を有し、
前記ヒータと前記被覆部とは密着し、
前記被覆部は、前記貯留部に結合される、請求項１に記載の加熱調理器。
【請求項５】
前記蒸発部は、前記被覆部の外周を覆う断熱材をさらに有する、請求項４に記載の加熱調理器。
【請求項６】
前記ヒータの加熱を制御する加熱制御部をさらに備え、
前記加熱制御部は、被加熱物を加熱する本加熱処理と、前記本加熱処理の終了後に被加熱物を加熱しない予熱処理とを行い、
前記予熱処理時に前記ヒータの加熱によって前記被覆部に蓄熱する、請求項４に記載の加熱調理器。
【請求項７】
送風部をさらに備え、
前記加熱調理室は、後壁をさらに有し、
前記送風部は、前記後壁の後方に配置され、
前記後壁は、
前記加熱調理室の空気を吸込む吸込口と、
前記加熱調理室へ空気を吹出す複数の吹出口と
を有し、
前記複数の吹出口は、前記貯留部に向けて空気を吹出す第１吹出口を含み、
前記第１吹出口から前記貯留部に向けて吹出された空気を前記吸込口に誘導する誘導部を有する、請求項１から請求項６のいずれか１項に記載の加熱調理器。
【請求項８】
前記複数の吹出口は、前記吸込口に対して前記第１吹出口が配置される側とは反端側に配置された第２吹出口を有する、請求項７に記載の加熱調理器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加熱調理器に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、ヒータの加熱により蒸気を発生する加熱調理器の一例が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－６９１７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の加熱調理器では、蒸気皿の内部空間にヒータが収容される。蒸気皿に貯められた水は、ヒータの輻射熱によって蒸発される。ヒータからの輻射熱は、空気を介して蒸気皿以外に分散されるため、熱損失を生じる虞がある。即ち、蒸発効率を高めることは、容易ではない。
【０００５】
本開示の目的は、蒸発効率を高めることができる加熱調理器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の加熱調理器は、加熱調理室と、蒸発部とを備える。前記加熱調理室は、被加熱物を加熱する。前記蒸発部は、水を加熱して蒸気を発生させる。前記加熱調理室は、底壁を有する。前記蒸発部は、貯留部と、加熱部とを有する。前記貯留部は、前記水を貯留する。前記加熱部は、前記貯留部に対して一体化される。前記蒸発部は、前記底壁に連結される。前記底壁は、前記貯留部を露出させる開口を有する。
【発明の効果】
【０００７】
本開示の加熱調理器によれば、蒸発効率を高めることができる。
【図面の簡単な説明】
【０００８】

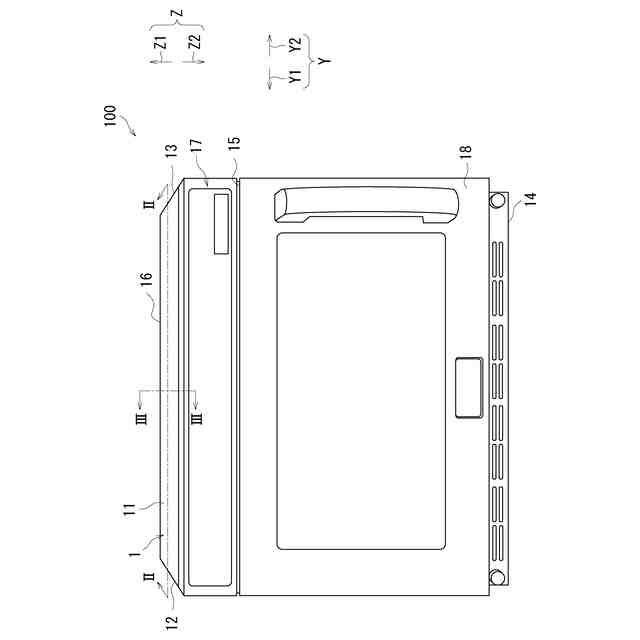

本開示の一実施形態に係る加熱調理器の正面斜視図である。

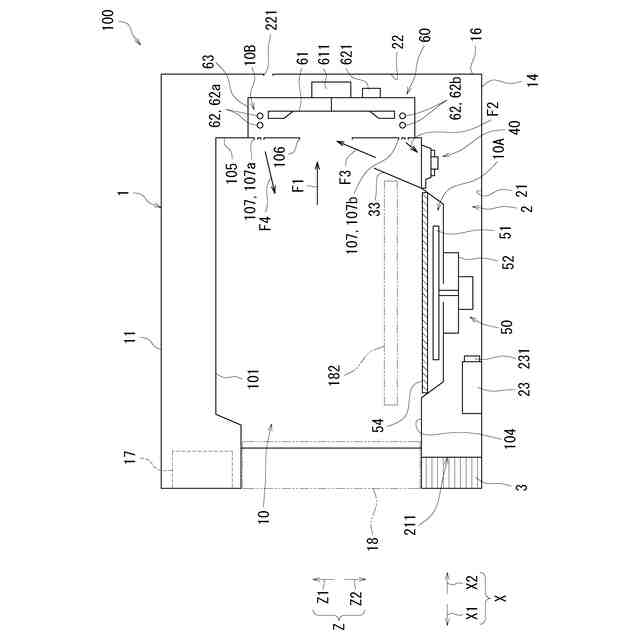

図１のＩＩ－ＩＩ線断面図である。

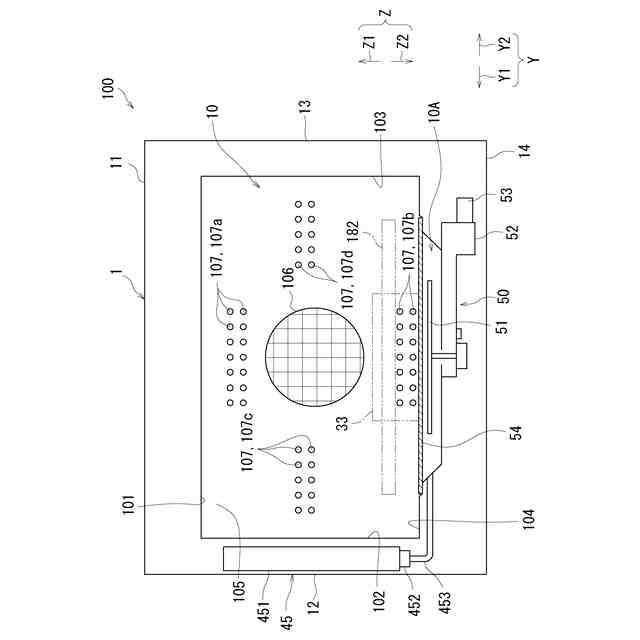

図１のＩＩＩ－ＩＩＩ線断面図である。

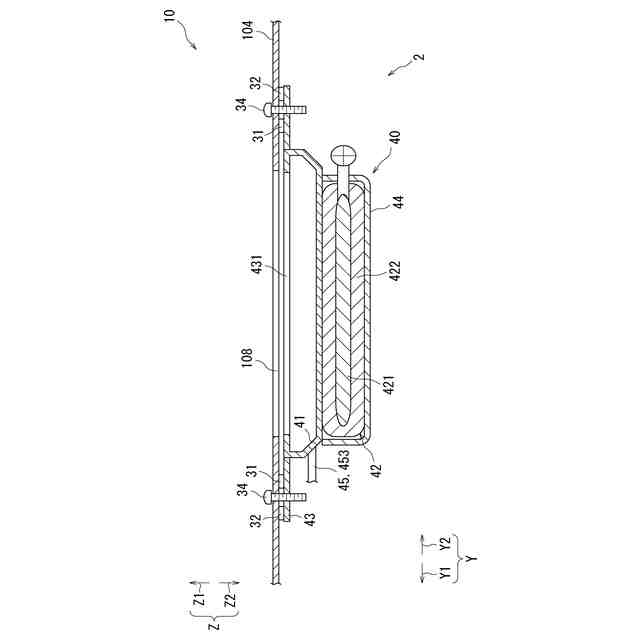

蒸発部の断面を示す図である。

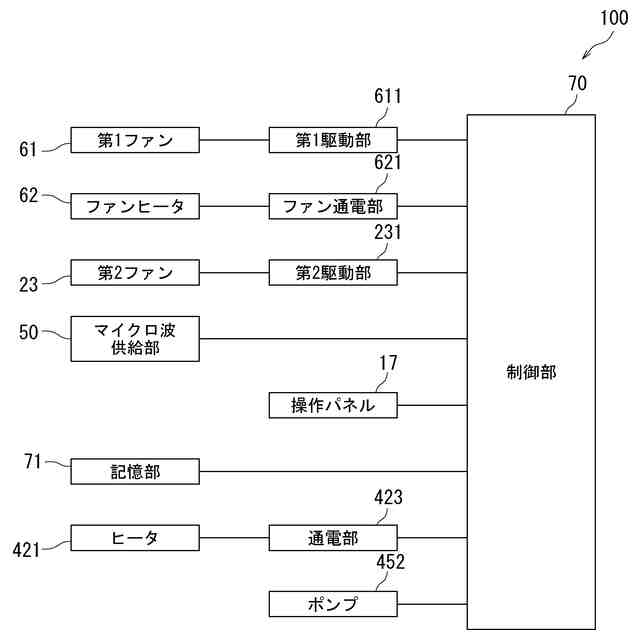

加熱調理器の機能構成を示すブロック図である。

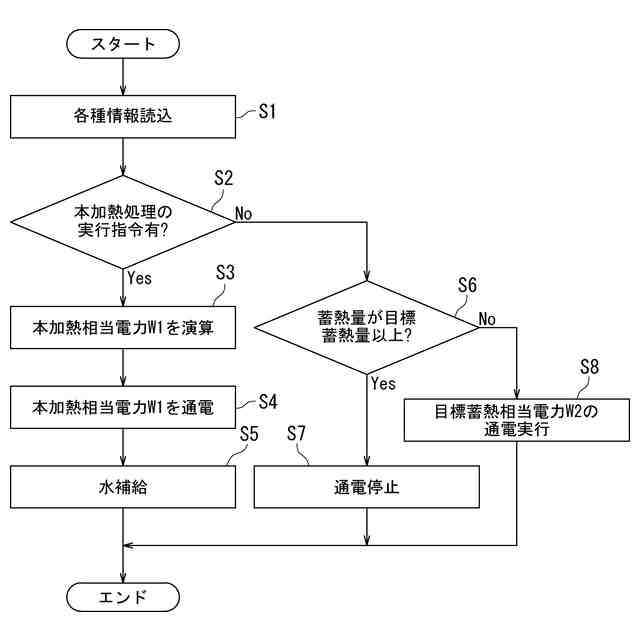

加熱調理器の蒸発部の処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本開示に係る加熱調理器１００の実施形態について説明する。なお、図中、同一または相当部分については同一の参照符号を付して説明を繰り返さない。
【００１０】
図１から図３を参照して、本実施形態に係る加熱調理器１００について説明する。図１は、本実施形態における加熱調理器１００の斜視図である。図２は、図１のＩＩ－ＩＩ線断面図である。図３は、図１のＩＩＩ－ＩＩＩ線断面図である。
