公開番号2025093327
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023208901
出願日2023-12-12
発明の名称空気清浄装置
出願人シャープ株式会社
代理人個人,個人
主分類F24F 8/80 20210101AFI20250617BHJP(加熱;レンジ;換気)
要約【課題】本開示は、空気清浄機能とヒータ機能とを両立することができる空気清浄装置を提供することを目的とする。
【解決手段】本開示に係る空気清浄装置は、吸込口、第1の吹出口、及び第2の吹出口を有する風路が形成された筐体と、前記風路に設けられたフィルタと、前記風路を流れる気流を発生させる送風部と、前記風路に設けられ、空気を加熱するヒータと、を備え、前記風路は、前記第1の吹出口に通ずる第1の分岐風路と、前記第2の吹出口に通ずる第2の分岐風路に分岐しており、前記フィルタは、前記第1の分岐風路及び前記第2の分岐風路よりも前記気流の上流側上流側に設けられ、前記第1の分岐風路は、前記ヒータによって加熱された空気が流れることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
吸込口、第１の吹出口、及び第２の吹出口を有する風路が形成された筐体と、
前記風路に設けられたフィルタと、
前記風路を流れる気流を発生させる送風部と、
前記風路に設けられ、空気を加熱するヒータと、を備え、
前記風路は、前記第１の吹出口に通ずる第１の分岐風路と、前記第２の吹出口に通ずる第２の分岐風路に分岐しており、
前記フィルタは、前記第１の分岐風路及び前記第２の分岐風路よりも前記気流の上流側に設けられ、
前記第１の分岐風路は、前記ヒータによって加熱された空気が流れる、
空気清浄装置。
続きを表示（約 730 文字）【請求項２】
前記第１の分岐風路を流れる気流と前記第２の分岐風路を流れる気流との風量比を調整する調整部をさらに備える、
請求項１に記載の空気清浄装置。
【請求項３】
前記調整部は、前記第１の分岐風路と前記第２の分岐風路との少なくとも一方の開閉度を調整する、
請求項２に記載の空気清浄装置。
【請求項４】
前記調整部は、前記第１の分岐風路と前記第２の分岐風路との両方の入口を開閉するダンパを有する、
請求項３に記載の空気清浄装置。
【請求項５】
前記ヒータは、前記調整部が前記第１の分岐風路を開いている状態で稼働する、
請求項３に記載の空気清浄装置。
【請求項６】
前記調整部は、前記ヒータが停止してから所定期間、前記第１の分岐風路を開いた状態を維持する、
請求項５に記載の空気清浄装置。
【請求項７】
前記送風部は、前記第１の分岐風路及び前記第２の分岐風路よりも前記気流の上流側に設けられた共通ファンを有する、
請求項１に記載の空気清浄装置。
【請求項８】
前記送風部は、前記第１の分岐風路に設けられた第１の分岐ファンと、前記第２の分岐風路に設けられた第２の分岐ファンとを有する、
請求項１に記載の空気清浄装置。
【請求項９】
前記第２の吹出口は、前記筐体の上方に前記気流を吹出す、
請求項１に記載の空気清浄装置。
【請求項１０】
前記第２の吹出口に設けられたルーバーをさらに備える、
請求項９に記載の空気清浄装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、空気清浄装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、空気清浄装置が開示されている。
【０００３】
例えば、特許文献１では、空気清浄装置に適用可能な組立体が開示されている。係る組立体は、空気流を発生させるためのモータ駆動羽根車と、第１の空気出口を含むノズルと、ヒータ要素と、を含む。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１００３４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記構造体は、空気清浄機能を高めるために風速を高めると、温風の風速も高くなり体感温度が低下するため、空気清浄機能とヒータ機能との両立が困難であった。
【０００６】
本開示は上記問題に鑑み、空気清浄機能とヒータ機能との両立することができる空気清浄装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る空気清浄装置は、吸込口、第１の吹出口、及び第２の吹出口を有する風路が形成された筐体と、前記風路に設けられたフィルタと、前記風路を流れる気流を発生させる送風部と、前記風路に設けられ、空気を加熱するヒータと、を備え、前記風路は、前記第１の吹出口に通ずる第１の分岐風路と、前記第２の吹出口に通ずる第２の分岐風路に分岐しており、前記フィルタは、前記第１の分岐風路及び前記第２の分岐風路よりも前記気流の上流側上流側に設けられ、前記第１の分岐風路は、前記ヒータによって加熱された空気が流れることを特徴とする。
【発明の効果】
【０００８】
以上説明したように本開示によれば、空気清浄機能を低下させずに、空気清浄機能とヒータ機能とを両立することができる空気清浄装置を提供することができる。
【図面の簡単な説明】
【０００９】

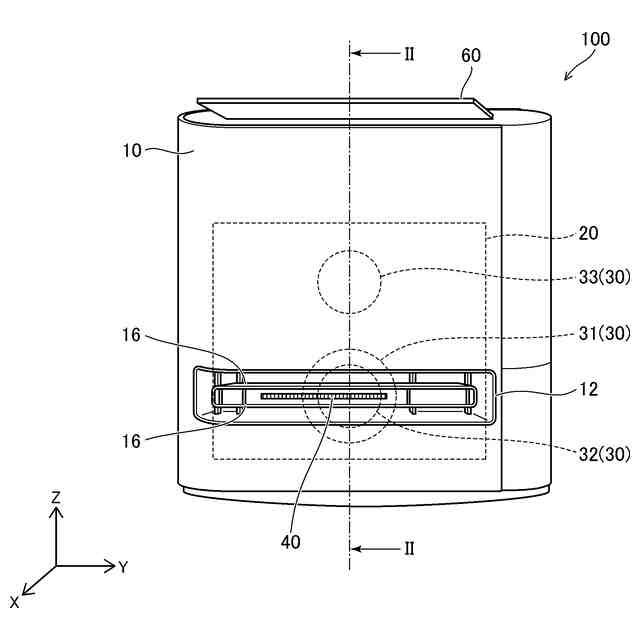

図１は、本開示に係る空気清浄装置の全体斜視図である。

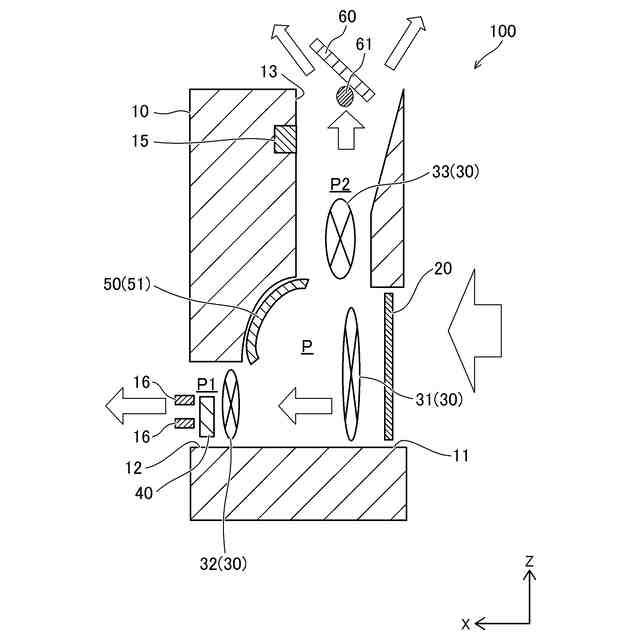

図２は、図１におけるＩＩ－ＩＩ断面図である。
図３は、調整部が第２の分岐風路を完全に閉鎖し、第１の分岐風路を流れる気流と第２の分岐風路を流れる気流との風量比を調整する様子を示す図である。
図４は、調整部が第１の分岐風路を完全に閉鎖し、第１の分岐風路を流れる気流と第２の分岐風路を流れる気流との風量比を調整する様子を示す図である。
図５は、調整部が第２の分岐風路を閉鎖し、第１の分岐風路を流れる気流と第２の分岐風路を流れる気流との風量比を調整する様子を示す図である。
図６は、調整部が第１の分岐風路を閉鎖し、第１の分岐風路を流れる気流と第２の分岐風路を流れる気流との風量比を調整する様子を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、本開示の好適な実施の形態について詳細に説明する。なお、以下に説明する本実施形態は、特許請求の範囲に記載された本開示の内容を不当に限定するものではなく、本実施形態で説明される構成の全てが本開示の解決手段として必須であるとは限らない。なお、図面中において、左右のＸ方向を空気清浄装置１００の前後方向、Ｙ方向を空気清浄装置１００の幅方向、Ｚ方向を空気清浄装置１００の高さ方向とする。
（【００１１】以降は省略されています）
