公開番号2024179260
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2023097970
出願日2023-06-14
発明の名称暖房装置
出願人株式会社コロナ
代理人
主分類F24H 3/06 20220101AFI20241219BHJP(加熱;レンジ;換気)
要約【課題】温風感を損なうことなく熱交換効率を向上できる暖房装置を提供する。
【解決手段】バーナ部23による燃焼ガスが通過する筒状の外筒24と、外筒24を通過した燃焼ガスの流れを折り返す排気室25と、排気室25を通過した燃焼ガスが通過する熱交換器27と、室内空気を吸い込んで外筒24および熱交換器27に送風する対流ファン31と、外筒24の外周面に立設した放熱板60とを備え、放熱板60は、外筒24に接続する接合部60aを備え、外筒24の外周面のうち熱交換器27側の面を熱交側側面24bとすると、接合部60aは、熱交側側面24bに設けられ、放熱板60は熱交側側面から対流ファン側側面24aにかけて立設して設けた。
【選択図】図3
特許請求の範囲【請求項１】
燃焼を行うバーナ部と、
前記バーナ部による燃焼ガスが通過する筒状の外筒と、
前記外筒を通過した燃焼ガスの流れを折り返す排気室と、
前記排気室を通過した燃焼ガスが通過する熱交換器と、
室内空気を吸い込んで前記外筒および前記熱交換器に送風する対流ファンと、
前記外筒の外周面に立設した放熱板と、
を備え、

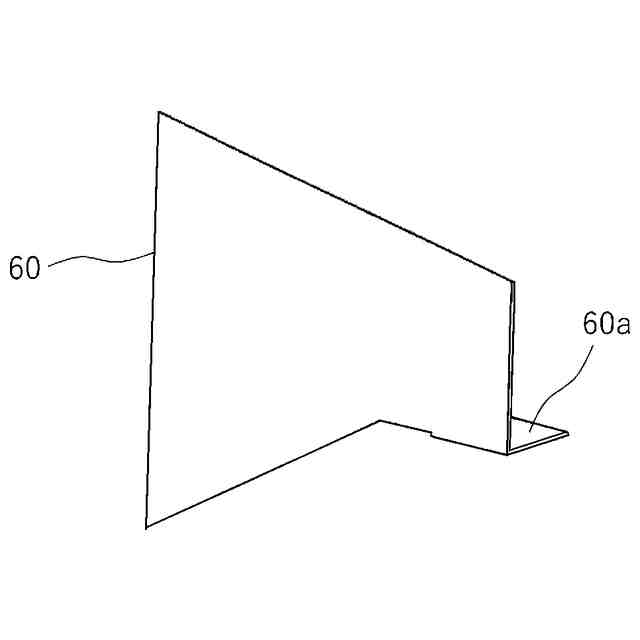

前記放熱板は、前記外筒に接続する接合部を備え、
前記外筒の外周面のうち前記熱交換器側の面を熱交側側面とすると、
前記接合部は、前記熱交側側面に設けられ、
前記放熱板は前記熱交側側面から前記対流ファン側の面にかけて立設して設けた
ことを特徴とする暖房装置。
続きを表示（約 190 文字）【請求項２】
前記接合部は、１枚の前記放熱板に１か所のみとした
ことを特徴とする請求項１に記載した暖房装置。
【請求項３】
前記放熱板は、送風方向に対して傾斜して設け、
前記放熱板を複数備え、
前記放熱板のそれぞれは、送風方向正面視で互いに重ならないように設けた
ことを特徴とする請求項１または２に記載した暖房装置。

発明の詳細な説明【技術分野】
【０００１】

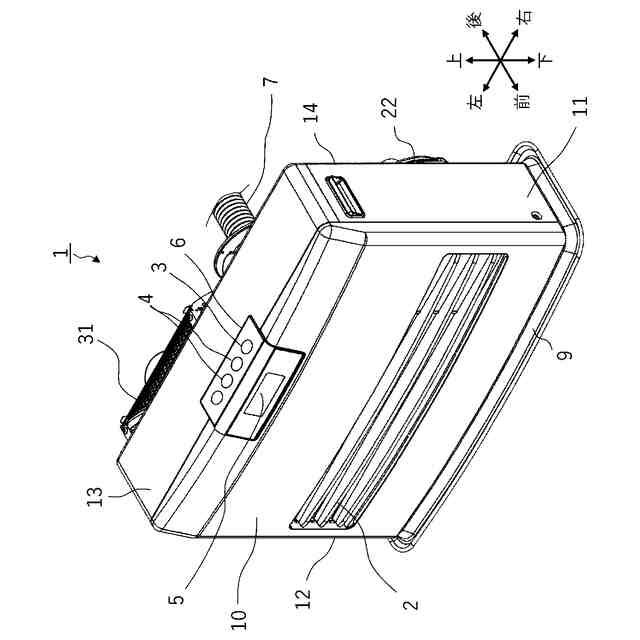

本発明は暖房装置に関し、特に、燃焼ガスと室内空気とを熱交換して暖房を行う温風暖房機の熱効率向上に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、この種の暖房装置は、バーナ部で発生した燃焼ガスを、外筒を通過して排気室にて流路方向を折り返し、外筒と平行に並ぶ熱交換器に送り、その後、排気口を通過して排気部から器具外に排出されるように構成されており、対流ファンで吸い込んだ室内空気を外筒および熱交換器に送風することで、室内空気と燃焼ガスとを熱交換して暖房を行うものであった。
【０００３】
例えば、特許文献１の熱交換器には、偏平筒状の熱交換器が備えられ、この熱交換器には複数の凹部を配列して、内方に複数の蛇行路を形成されており、熱交換器の表面積を増し、燃焼ガスの流速を減速させて熱交換が促進されるように構成されたものが示されている。
また、対流ファンで吸い込んだ室内空気は、外筒および熱交換器に送風することで、室内空気と燃焼ガスとを熱交換する構成となっている。
【先行技術文献】
【特許文献】
【０００４】
特許第６９９０１２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

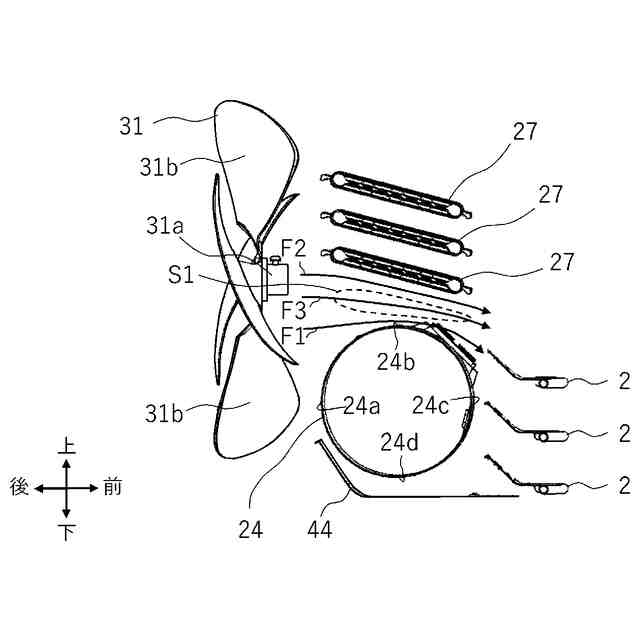

ところで、この従来のものは、外筒からもそして熱交換器からも一定程度離れた空間Ｓ１（図５）があり、送風ファンが送風した室内空気のうち、この空間Ｓ１を通過した室内空気は、外筒とも熱交換器とも十分に熱交換せず、器具内を通過して吹出口へ抜けてしまい、熱交換に寄与しないものであった。
対流ファンが送風する室内空気と熱交換を行う方法としては、外筒の外周に互いの間隔が狭い複数のフィン状の放熱板（図示せず）を設け、この放熱板同士の間隔を適度に狭くして熱効率を高める案があるが、狭くしすぎて逆に温風の風路が塞がれ、温風暖房としての温風感が損なわれる懸念があり、改善の余地があった。
【０００６】
本発明はかかる背景を鑑みてなされたものであり、外筒と熱交換器の間の空間を通過する空気を熱交換に寄与させ、温風感を損なうことなく、熱交換効率を向上できる暖房装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は上記目的を達成するためになされたものであり、請求項１では、燃焼を行うバーナ部と、前記バーナ部による燃焼ガスが通過する筒状の外筒と、前記外筒を通過した燃焼ガスの流れを折り返す排気室と、前記排気室を通過した燃焼ガスが通過する熱交換器と、室内空気を吸い込んで前記外筒および前記熱交換器に送風する対流ファンと、前記外筒の外周面に立設した放熱板と、を備え、前記放熱板は、前記外筒に接続する接合部を備え、前記外筒の外周面のうち前記熱交換器側の面を熱交側側面とすると、前記接合部は、前記熱交側側面に設けられ、前記放熱板は前記熱交側側面から前記対流ファン側の面にかけて立設して設けたことを特徴とした。
【０００８】
請求項２では、前記接合部は、１枚の前記放熱板に１か所のみとしたことを特徴とした。
【０００９】
請求項３では、前記放熱板は、送風方向に対して傾斜して設け、前記放熱板を複数備え、前記放熱板のそれぞれは、送風方向正面視で互いに重ならないように設けたことを特徴とした。
【発明の効果】
【００１０】
この本発明によれば、温風感を損なうことなく熱交換効率を向上できる暖房装置を提供できるものである。
【図面の簡単な説明】
（【００１１】以降は省略されています）
