公開番号2025091433
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206542
出願日2023-12-07
発明の名称表示制御装置及び表示制御方法
出願人シャープ株式会社
代理人個人,個人
主分類G09G 3/20 20060101AFI20250612BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】輝度ムラの発生を容易に抑制する表示制御装置及び表示制御方法を提供する。
【解決手段】表示制御装置1は、入力信号の周波数の時間積分平均が目標周波数となるように、周波数を定める基準となる基準周波数をランダムに変動させるスイッチング(SW)周波数変動部10と、SW周波数変動部によって変動した周波数で、入力信号を生成する電圧信号生成部20と、入力信号に基づいて、走査行毎に表示画面の輝度を制御する駆動制御部40と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
入力信号の周波数の時間積分平均が目標周波数となるように、前記周波数を定める基準となる基準周波数をランダムに変動させる、周波数変動部と、
前記周波数変動部によって変動された前記周波数で、前記入力信号を生成する、信号生成部と、
前記入力信号に基づいて、走査行ごとに表示画面の輝度を制御する、駆動制御部と、
を備える、表示制御装置。
続きを表示（約 1,300 文字）【請求項２】
前記表示画面に表示させる画像の制御信号を生成する、制御信号生成部をさらに備え、
前記基準周波数は、スイッチング素子のオンオフを切り替える切替信号のスイッチング周波数であり、
前記信号生成部は、前記入力信号として、前記周波数変動部によって変動された前記スイッチング周波数に基づいて前記スイッチング素子のオンオフを切り替えることにより、電圧信号を生成し、
前記駆動制御部は、前記電圧信号と前記制御信号とに基づいて、走査行ごとに前記表示画面の輝度を制御する、
請求項１に記載の表示制御装置。
【請求項３】
前記周波数変動部は、環境ノイズに応じてパラメータが変化する回路素子を含み、
前記スイッチング周波数は、前記環境ノイズに応じた前記パラメータの変化に基づいて変動する、
請求項２に記載の表示制御装置。
【請求項４】
前記回路素子は、前記環境ノイズとしての温度に応じて、前記パラメータとしての抵抗値が変化する、サーミスタである、請求項３に記載の表示制御装置。
【請求項５】
前記周波数変動部は、前記信号生成部の端子に接続され、
前記信号生成部は、前記端子に接続される前記周波数変動部の抵抗値又は電圧に基づいて前記スイッチング周波数を定める、
請求項４に記載の表示制御装置。
【請求項６】
前記周波数変動部は、外部信号に応じて電流を制御可能な回路素子を含む回路によって構成され、
前記周波数変動部は、前記信号生成部の端子に接続され、
前記信号生成部は、前記端子に接続される前記周波数変動部の抵抗値又は電圧に基づいて前記スイッチング周波数を定める、
請求項２に記載の表示制御装置。
【請求項７】
前記周波数変動部は、周波数がランダムに変動する外部信号を生成し、
前記信号生成部は、周波数が前記外部信号に同期する前記入力信号を生成する、
請求項１に記載の表示制御装置。
【請求項８】
前記表示制御装置に電源を供給する電源部と、
前記電源部を制御する電源制御部と、
をさらに備え、
前記電源制御部は、前記周波数変動部を有する、
請求項７に記載の表示制御装置。
【請求項９】
所定周波数の電圧信号を生成する、電圧信号生成部をさらに備え、
前記信号生成部は、前記入力信号として、前記周波数変動部によって変動された前記周波数で、前記表示画面に表示させる画像の制御信号を生成し、
前記駆動制御部は、前記電圧信号と前記制御信号とに基づいて、走査行ごとに前記表示画面の輝度を制御する、
請求項１に記載の表示制御装置。
【請求項１０】
表示制御装置が実行する表示制御方法であって、
入力信号の周波数の時間積分平均が目標周波数となるように、前記周波数を定める基準となる基準周波数をランダムに変動させ、
変動された前記周波数で、前記入力信号を生成し、
前記入力信号に基づいて、走査行ごとに表示画面の輝度を制御する、
表示制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示制御装置及び表示制御方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、表示画面における高品質な表示を実現するために、ＤＣ／ＤＣコンバータを制御する技術が知られている。例えば、特許文献１には、タイミング制御回路への入力信号を位相同期回路に入力し、位相同期回路の出力に基づいてＤＣ／ＤＣコンバータを制御することにより、ＤＣ／ＤＣコンバータのスイッチング周波数を定めるスイッチング信号と制御信号との位相を同期させる液晶表示装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１３２２２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された液晶表示装置では、位相同期回路の制御誤差や周囲のノイズなどにより、ＤＣ／ＤＣコンバータのスイッチング周波数が目標値から少しでもずれると、スイッチング信号と制御信号との位相がずれる。これにより、表示画面上に縞状の明暗の輝度ムラが発生する可能性がある。また、ＤＣ／ＤＣコンバータのスイッチング周波数が目標値からずれないように制御するには、非常に高い制御精度が必要となるため、回路設計が困難である。
【０００５】
本開示は、上述の問題に鑑みてなされたものである。本開示の目的は、輝度ムラの発生を容易に抑制可能な、表示制御装置及び表示制御方法を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一形態の表示制御装置は、入力信号の周波数の時間積分平均が目標周波数となるように、前記周波数を定める基準となる基準周波数をランダムに変動させる、周波数変動部と、前記周波数変動部によって変動された前記周波数で、前記入力信号を生成する、信号生成部と、前記入力信号に基づいて、走査行ごとに表示画面の輝度を制御する、駆動制御部と、を備える。
【０００７】
本開示の一形態の表示制御方法は、表示制御装置が実行する表示制御方法であって、入力信号の周波数の時間積分平均が目標周波数となるように、前記周波数を定める基準となる基準周波数をランダムに変動させ、変動された前記周波数で、前記入力信号を生成し、前記入力信号に基づいて、走査行ごとに表示画面の輝度を制御する。
【発明の効果】
【０００８】
本開示によれば、輝度ムラの発生を容易に抑制可能な、表示制御装置及び表示制御方法を提供することができる。
【図面の簡単な説明】
【０００９】

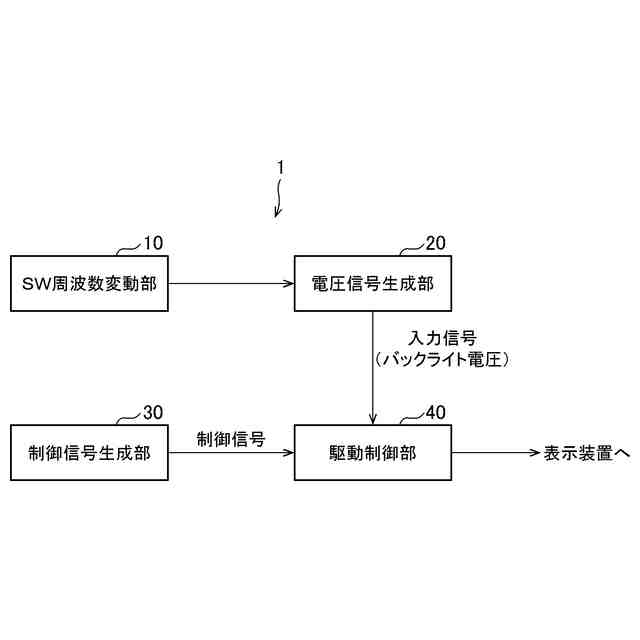

第１実施形態に係る表示制御装置の概略構成を示す機能ブロック図である。

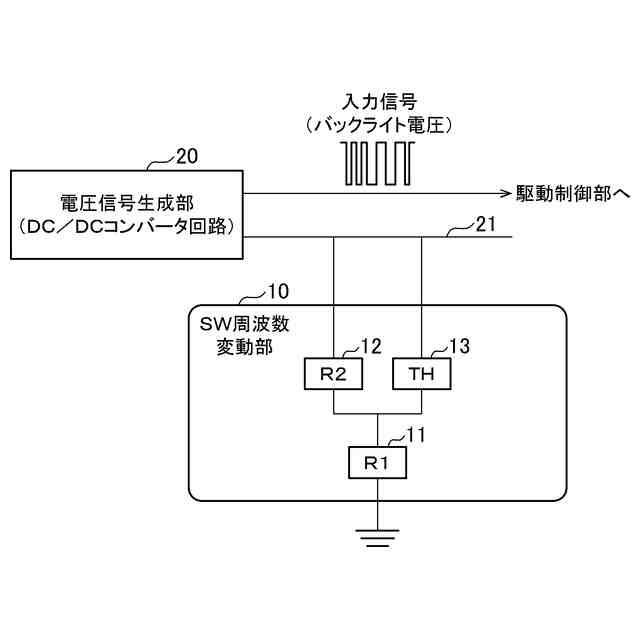

第１実施形態におけるＳＷ周波数変動部及び電圧信号生成部の具体的な構成を示す図である。

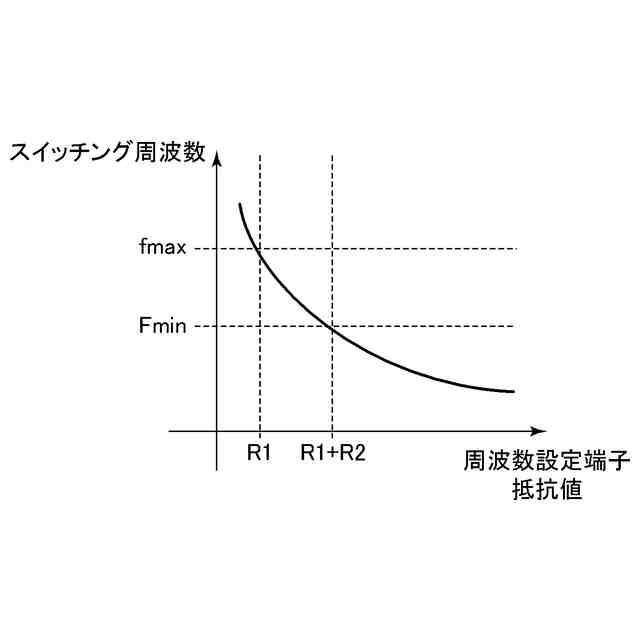

周波数設定端子に接続される回路素子の抵抗値とスイッチング周波数との関係を示すグラフである。

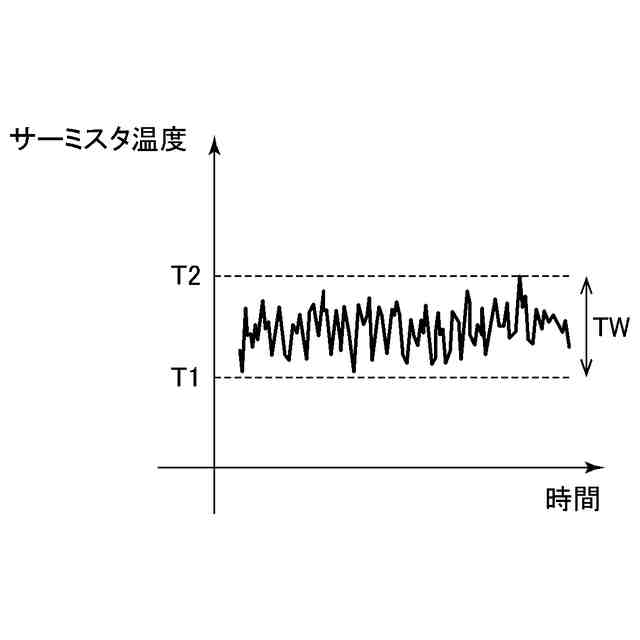

時間の経過に伴うサーミスタの温度変化を示すグラフである。

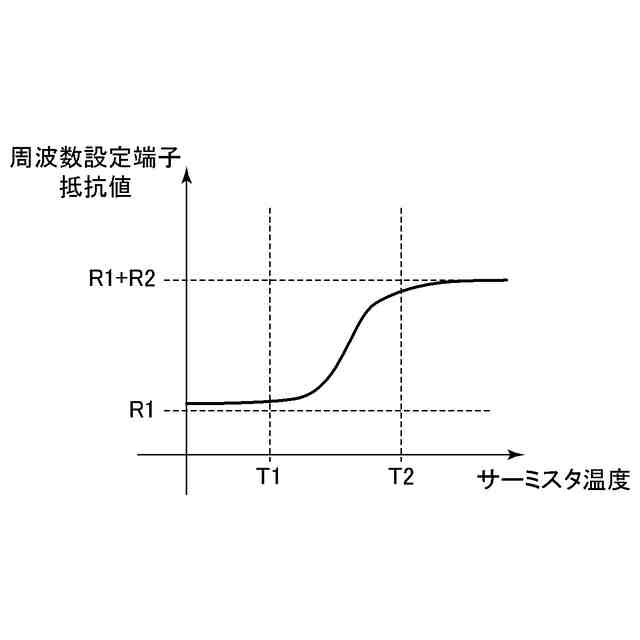

サーミスタの温度と、周波数設定端子に接続される回路素子の抵抗値との関係を示すグラフである。

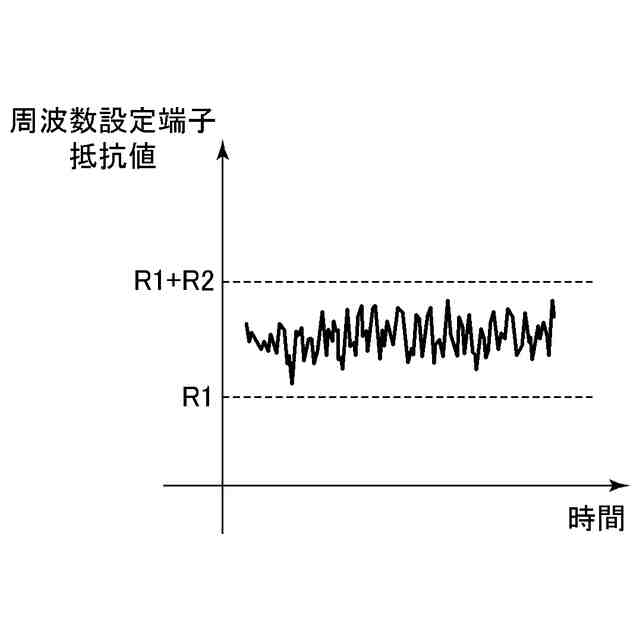

時間の経過に伴う、周波数設定端子に接続される回路素子の抵抗値の変化を示すグラフである。
周波数設定端子に接続される回路素子の抵抗値と、スイッチング周波数との関係を示すグラフである。

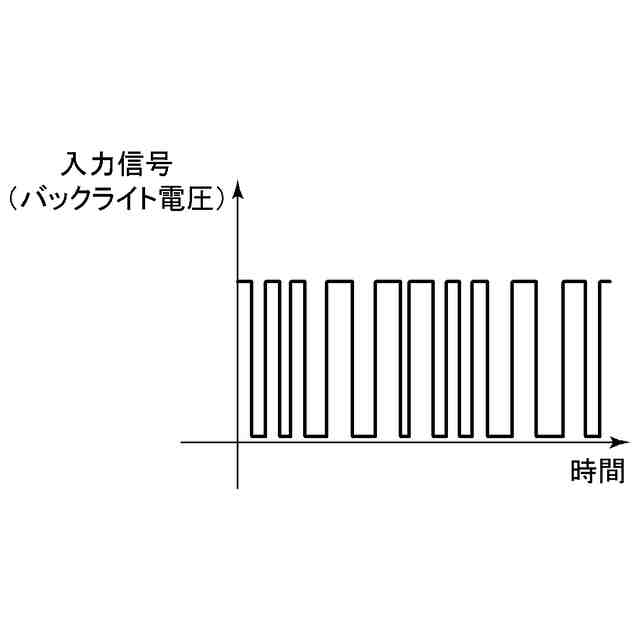

時間の経過に伴う、入力信号の変化を示すグラフである。

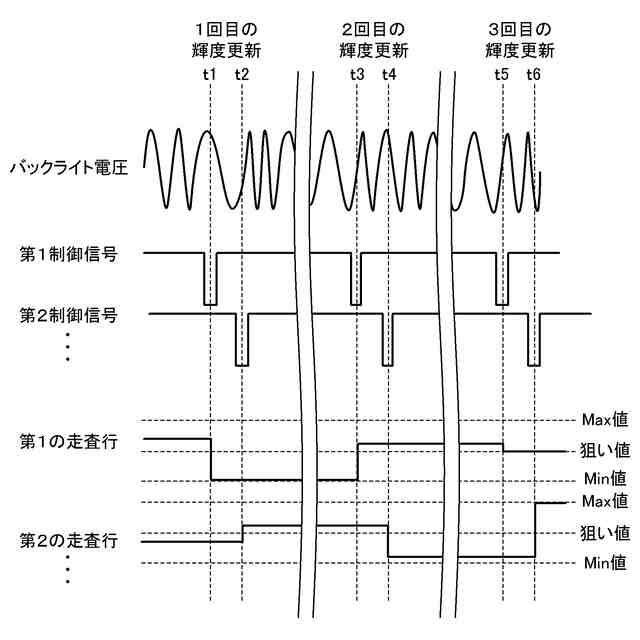

図１の駆動制御部による表示画面の輝度の制御について説明する図である。
表示画面の輝度を示す模式図である。
第１実施形態におけるＳＷ周波数変動部及び電圧信号生成部の他の構成を示す図である。
第２実施形態におけるＳＷ周波数変動部及び電圧信号生成部の具体的な構成を示す図である。
外部信号がランダム信号である場合のスイッチング周波数の変動例を示す図である。
外部信号がスイープ信号である場合のスイッチング周波数の変動例を示す図である。
第２実施形態におけるＳＷ周波数変動部及び電圧信号生成部の他の構成を示す図である。
第３実施形態に係る表示制御装置の概略構成を示す機能ブロック図である。
図１１の駆動制御部による表示画面の輝度の制御について説明する図である。
表示画面の輝度を示す模式図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について、図面を参照しながら説明する。なお、図面において、同一又は同等の構成要素には同一の符号を付し、同一又は同等の構成要素に関する説明が重複する場合は適宜省略する。
（【００１１】以降は省略されています）
