公開番号2025079102
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191557
出願日2023-11-09
発明の名称放電装置および送風装置
出願人シャープ株式会社
代理人個人,個人,個人
主分類H01T 19/04 20060101AFI20250514BHJP(基本的電気素子)
要約【課題】異なる風路にイオンを簡便に発生できる。
【解決手段】放電装置(100)は、電圧生成部(120)と、第1電極(130a)と、第2電極(130b)とを備える。第1電極(130a)は、第1風路(Wp1)に配置される。第1電極(130a)には、電圧生成部(120)から電圧が印加される。第2電極(130b)は、第2風路(Wp2)に配置される。第2電極(130b)には、電圧生成部(120)から電圧が印加される。
【選択図】図1B
特許請求の範囲【請求項１】
電圧生成部と、
第１風路に配置され、前記電圧生成部から電圧が印加される第１電極と、
第２風路に配置され、前記電圧生成部から電圧が印加される第２電極と
を備える、放電装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１電極および前記第２電極には、前記電圧生成部から同じ極性の電圧が印加される、請求項１に記載の放電装置。
【請求項３】
前記第１風路に配置され、前記電圧生成部から前記第１電極とは異なる極性の電圧が印加される第３電極と、
前記第２風路に配置され、前記電圧生成部から前記第２電極とは異なる極性の電圧が印加される第４電極と
をさらに備える、請求項２に記載の放電装置。
【請求項４】
前記第１電極と前記第２電極との少なくとも一部および前記電圧生成部を収容する筐体をさらに備える、請求項１から３のいずれかに記載の放電装置。
【請求項５】
前記第１電極を支持する第１電極支持部と、
前記第２電極を支持する第２電極支持部と、
前記電圧生成部を収容する電圧生成部収容筐体と、
前記電圧生成部と前記第１電極とを電気的に接続する第１配線と、
前記電圧生成部と前記第２電極とを電気的に接続する第２配線と
をさらに備える、請求項１から３のいずれかに記載の放電装置。
【請求項６】
前記第１電極支持部内に配置され、前記第１電極が取り付けられる第１回路基板と、
前記第２電極支持部内に配置され、前記第２電極が取り付けられる第２回路基板と
をさらに備える、請求項５に記載の放電装置。
【請求項７】
前記第１電極および前記第２電極を支持する電極支持部と、
前記電圧生成部を収容する電圧生成部収容筐体と、
前記電圧生成部と前記第１電極および前記第２電極とを電気的に接続する配線と
をさらに備える、請求項１から３のいずれかに記載の放電装置。
【請求項８】
前記電圧生成部は、入力電圧を昇圧するトランスを含む昇圧回路を有する、請求項１から３のいずれかに記載の放電装置。
【請求項９】
風を発生させる風発生部と、
前記風発生部によって発生した風のうちの一部が流れる第１風路と、
前記風発生部によって発生した風のうちの別の一部が流れる第２風路と、
前記第１風路および前記第２風路のそれぞれにおいて放電を行う放電装置と
を備え、
前記放電装置は、
電圧生成部と、
少なくとも一部が前記第１風路に配置され、前記電圧生成部から電圧が印加される第１電極と、
少なくとも一部が前記第２風路に配置され、前記電圧生成部から電圧が印加される第２電極と
を有する、送風装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放電装置および送風装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来から、放電装置により、空気中にプラズマ放電を発生させて空気を清浄化することが知られている（例えば、特許文献１）。特許文献１には、空気清浄機または空気調和機内の空気通路を流れる空気に対して放電を行うことによって空気を清浄化する放電ユニットが記載されている。特許文献１の放電ユニットでは、２つの電極間で放電を行う放電装置と電源装置とケース部材に収容して放電ユニットの小型化を図っている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１１９１８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の放電ユニットでは、１つのケース部材に対して特定の方向にしか放電を発生できない。また、異なる空気通路でイオンを発生させたい場合、放電ユニットを複数配置することが必要となる。
【０００５】
本発明は、上記課題に鑑みてなされたものであり、その目的は、異なる風路にイオンを簡便に発生可能な放電装置および送風装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る放電装置は、電圧生成部と、第１風路に配置され、前記電圧生成部から電圧が印加される第１電極と、第２風路に配置され、前記電圧生成部から電圧が印加される第２電極とを備える。
【０００７】
本発明に係る送風装置は、風を発生させる風発生部と、前記風発生部によって発生した風のうちの一部が流れる第１風路と、前記風発生部によって発生した風のうちの別の一部が流れる第２風路と、前記第１風路および前記第２風路のそれぞれにおいて放電を行う放電装置とを備える。前記放電装置は、電圧生成部と、前記第１風路に配置され、前記電圧生成部から電圧が印加される第１電極と、前記第２風路に配置され、前記電圧生成部から電圧が印加される第２電極とを有する。
【発明の効果】
【０００８】
本発明によれば、異なる風路にイオンを簡便に発生できる。
【図面の簡単な説明】
【０００９】

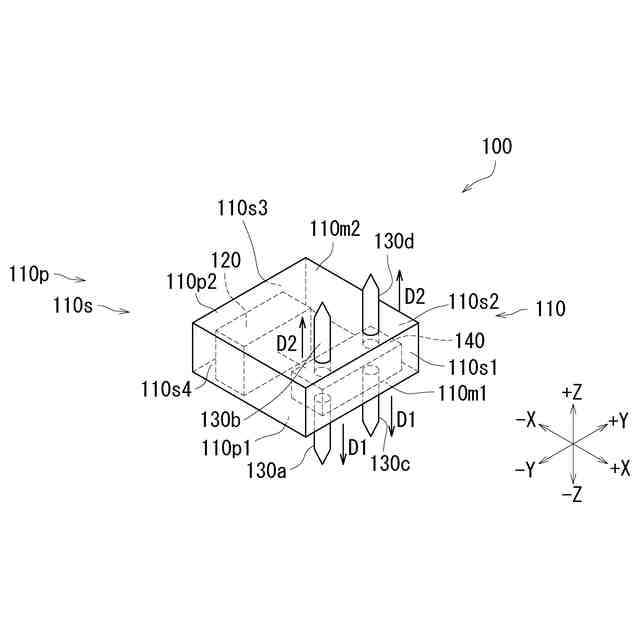

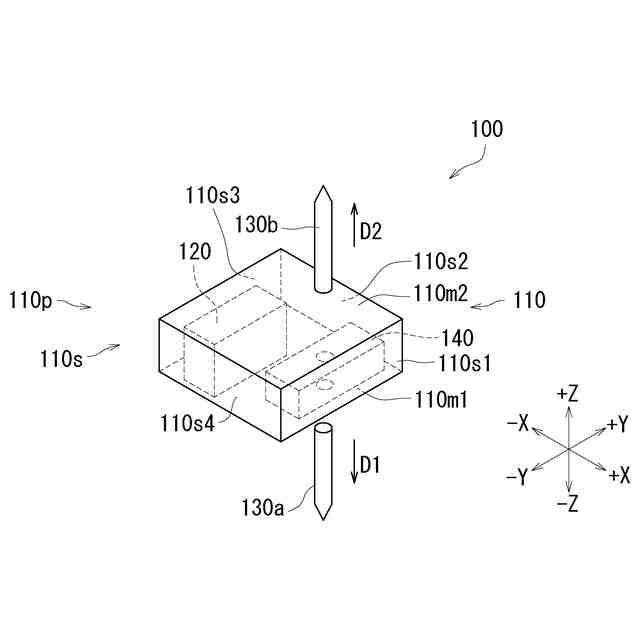

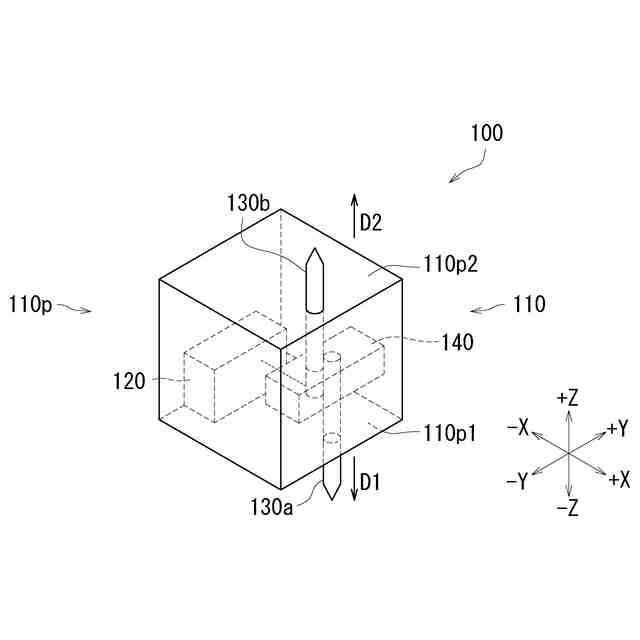

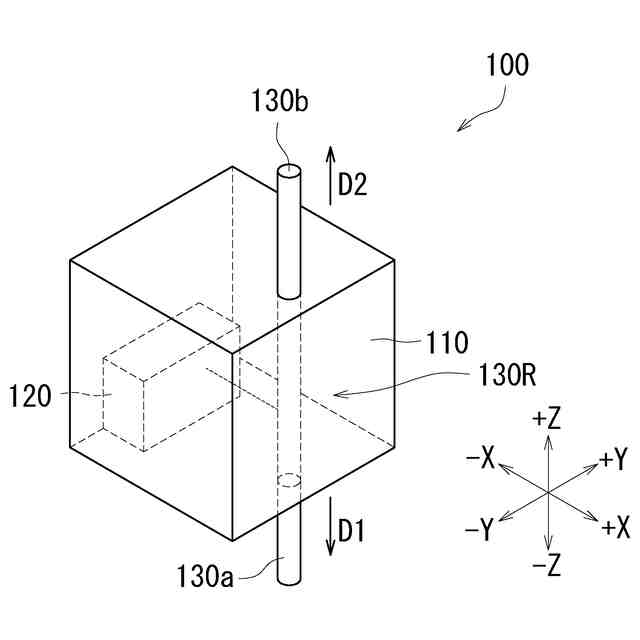

本実施形態の放電装置の模式的な斜視図である。

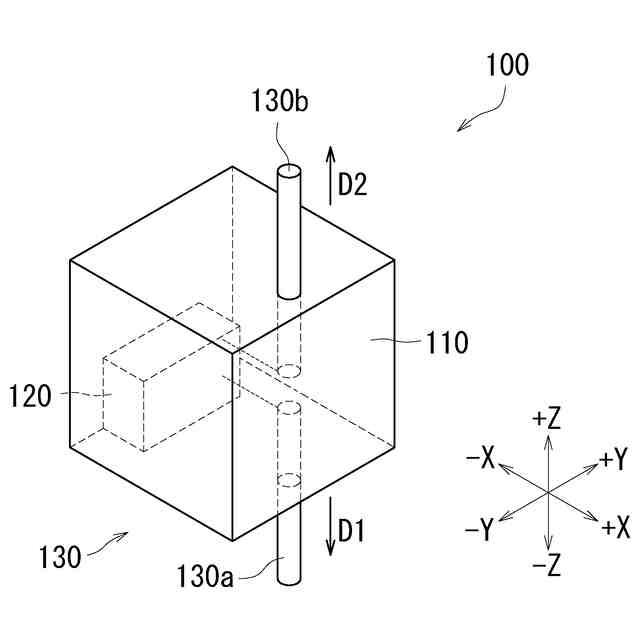

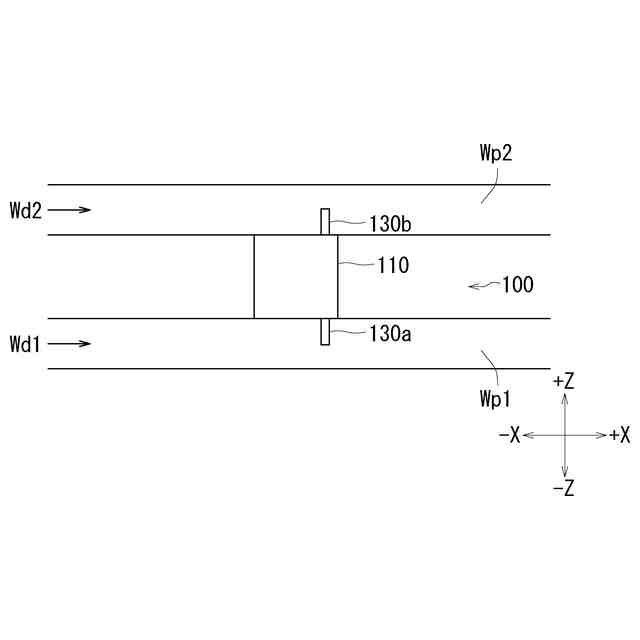

異なる風路に異なる電極からイオンを発生する本実施形態の放電装置の模式図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置の模式的な斜視図である。

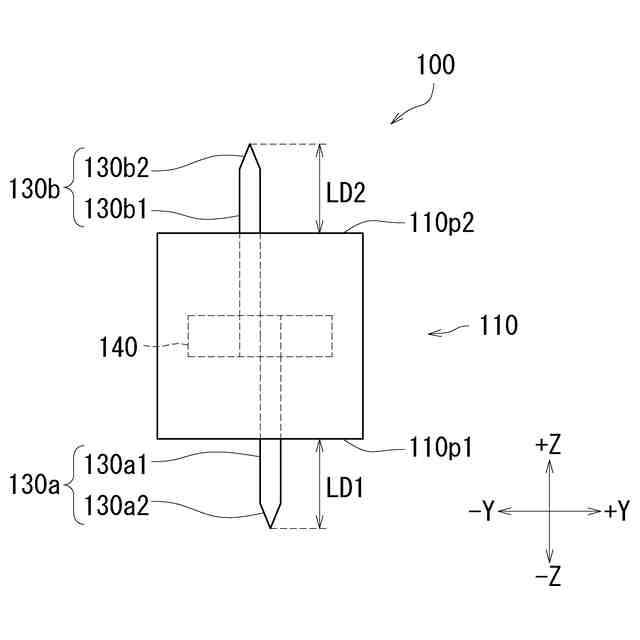

本実施形態の放電装置の模式的な側面図である。

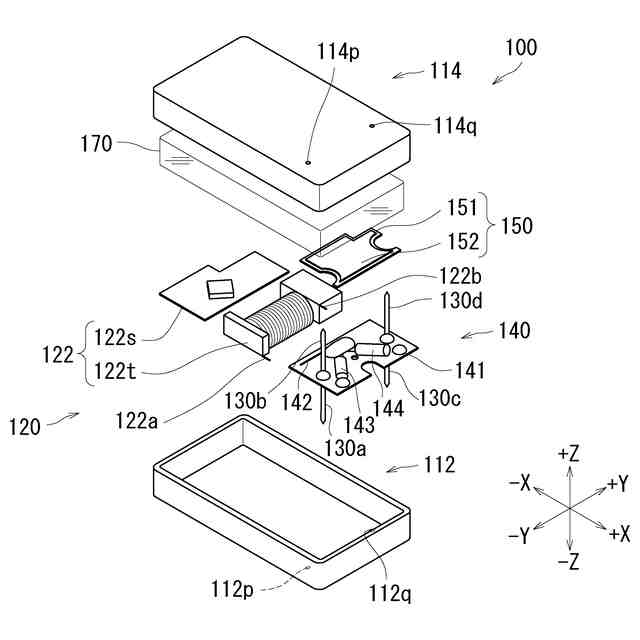

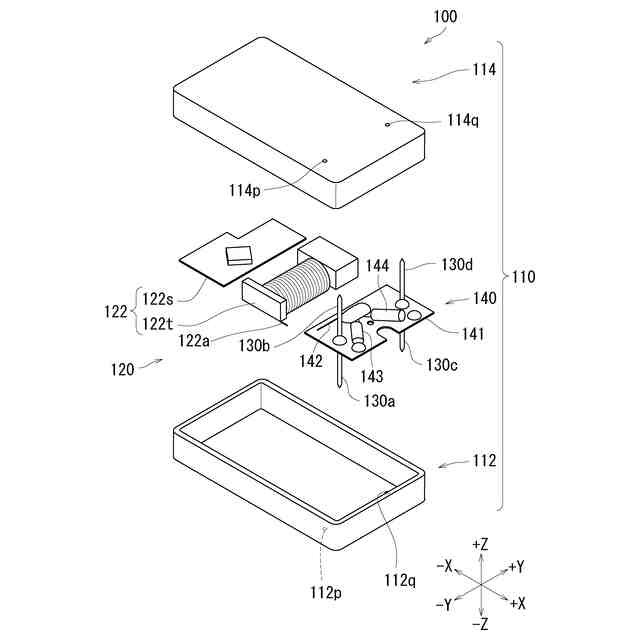

本実施形態の放電装置の模式的な分解斜視図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置の分解斜視図である。
本実施形態の放電装置の分解斜視図である。
本実施形態の放電装置の一部拡大図である。
本実施形態の放電装置の組み立てを説明するための模式的な斜視図である。
本実施形態の放電装置の組み立てを説明するための模式的な斜視図である。
本実施形態の放電装置の組み立てを説明するための模式的な斜視図である。
本実施形態の放電装置の組み立てを説明するための模式的な斜視図である。
本実施形態の放電装置の組み立てを説明するための模式的な斜視図である。
本実施形態の放電装置の組み立てを説明するための模式的な斜視図である。
本実施形態の放電装置の回路図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置の模式的な側面図である。
本実施形態の放電装置を第１風路および第２風路に装着した模式的な斜視図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置における第１電極～第４電極および回路基板を示す模式的な分解斜視図である。
本実施形態の放電装置における第１電極～第４電極および回路基板を示す模式的な側面図である。
本実施形態の放電装置の模式的な底面図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置における第１電極～第４電極および回路基板を示す模式的な側面図である。
本実施形態の放電装置の模式的な側面図である。
本実施形態の放電装置の模式的な底面図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置における電極の模式図である。
本実施形態の放電装置における第１電極、第２電極および回路基板を示す模式的な斜視図である。
本実施形態の放電装置における第１電極、第２電極および回路基板を示す模式的な側面図である。
本実施形態の放電装置の側面図である。
本実施形態の放電装置の上面図である。
本実施形態の放電装置の側面図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置の模式的な側面図である。
本実施形態の放電装置の模式的な上面図である。
本実施形態の放電装置の模式的な側面図である。
異なる風路に異なる電極からイオンを発生する本実施形態の放電装置の模式図である。
異なる風路に異なる電極からイオンを発生する本実施形態の放電装置の模式図である。
本実施形態の送風装置の模式図である。
本実施形態の送風装置の模式図である。
本実施形態の放電装置を備えたドライヤーの模式図である。
本実施形態の放電装置を備えたドライヤーの模式図である。
本実施形態の放電装置を備えた空気調和機の模式図である。
本実施形態の放電装置の模式的な斜視図である。
異なる風路に異なる電極からイオンを発生する本実施形態の放電装置の模式図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置の模式的な分解斜視図である。
本実施形態の放電装置の模式的な斜視図である。
異なる風路に異なる電極からイオンを発生する本実施形態の放電装置の模式図である。
本実施形態の放電装置の模式的な斜視図である。
本実施形態の放電装置の模式的な分解斜視図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明による放電装置および送風装置の実施形態を説明する。なお、図中、同一または相当部分には同一の参照符号を付して説明を繰り返さない。
（【００１１】以降は省略されています）
